MODE D'EMPLOI Connect 540 MARMITEK

• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou pres d'une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrémentées ou à des sources de lumières tropfortes.
• Toute utilisation impropre, toute modification ou réparation effectuee vous-même annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'uneutilisation impropre du produit ou d'une utilisation autre que celle pour laquelle leproduit est destiné. Marmitek n'accepte aucune responsabilité pour dommageconsequent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• Ne jamais ouvrir le produit: Les apparèils peuvent comprendre des composants dont la tension est mortelles Les réparations ou l'entretien ne doivent être effectuels que par des personnes compétentes.
• Brancher l'adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur ou un cordon d'alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

INTRODUCTION

Merci d'avoir acheté Connect 540^TM de Marmitek! Ce HDMI Matrix Switcher (commutateur matrice HDMI) connecte 2 écrans (televiseur HD ou projecteur HD) avec 4 sources HDMI (lecteur Blu-Ray, HD settop box, Playstation, Xbox, etc). Contrairement aux répartiteurs HDMI passifs ceci est fait sans aucune perte de signal ou de chiffrement et avec le maintain d'une qualité de l'image optimale. Le répartiteur peut aussi être utilisé idéalement en combinaison avec une rallongge HDMI (par exemple vers une autre piece). Le Connect 540^TM soutient Full HD 1080p et 3D (et de ce fait il est compatible avec vos apparueils 3D).

Les produits de Marmitek ont ete produits avec soin et sont de haute qualite. Veuillez dire ce mode d'emploi avec attention et suive les instructions afin de beneficier au maximum des possibilites de ce produit.

CONTENU

1 x commutateur matrice HDMI
1 x télécommande (pile incluse)
1 x cable HDMI
1 x Mode d'emploi

AVANTAGES

• Pour la connexion des consoles deieux, telles que PlayStation et Xbox, les lecteurs Blu-ray, les recepteurs satellite ou tout autre apparéil HDMI.
• Un HDMI Matrix Switcher (commutateur matrice HDMI) intégré permet de regarder sur 2 écrans (déviseur HD ou projecteur HD) indépendamment l'un de l'autre une autre source HDMI.
• Compatible Full HD 1080p et avec tous les formats 3D.
• Avec repétateur et correcteur incorpôres pour corriger une perte de signal eventuelle, permettant de raccorder un cable HDMI de 15 mètres à la sortie.
• Sans interférences grâce à la boite en métal solide de haute qualité.
• Certifié HDMI par ATC (Authorized Test Centers).
• Conforme aux normes HDCP (High-bandwidth Digital Content Protection).

• Largeur de bande video 250 MHz (image visible de 1080p, 12-bit et 60Hz)
• 3D (compatible avec vos apparéils 3D)
• Deep Color 36-bit (des milliards de couleurs au lieu de millions de couleurs, une amélioration des gradations subtiles et un rapport de contraste plus élevé)
• Dolby TrueHD & DTS HD Master Audio (soutien audio de haute qualité)
• Lip-Sync (prévient les problèmes de synchronisation de l'image et du son)
• CEC (permiet de contrôle plusieurs apparciels 'CEC' avec une seule télécommande)

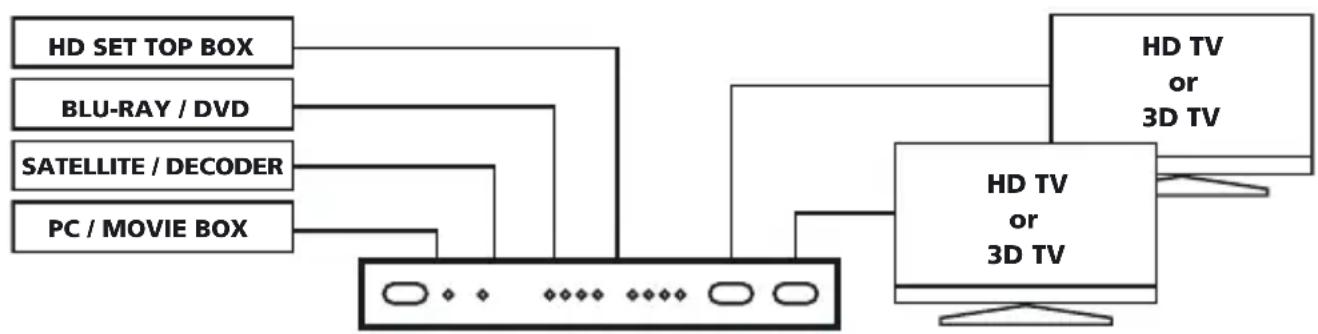

INSTALLATION

1. Connectez les sources HDMI sur la prise "input" (entree) du Répartiteur 422 par le biais des cables HDMI
2. Raccordez les écrans HDMI ( télévision ou projecteur HD) à la sortie de Connect 540^TM par les cables HDMI.
3. Raccordez l'adaptateur d'alimentation au Connect 540^TM et branchez la prise.
4. Retirez la languette de plastique du département à pile de la télécommande afin d'activer la pile et de pouvoir utiliser la télécommande.

Tuyau pour l'installation :

Utilisez uniquement des cables certifiés High Speed HDMI® pour la(Meilleure qualite de l'image et du son. N'utilisez pas de force pour raccorder ou débrancher les cables HDMI,ceux-ci risquent alors d'être abimés.

UTILISATION

La résolution maximale pouvant être utilisée dépend entièrement de la source HDMI et des écrans HDMI raccordés. La résolution de la source HDMI doit être régée de telle façon que les deux écrans HDMI soutiennent cette résolution. Vérifiez dans le mode d'emploi des apparêls HDMI raccordés qu'elle est la résolution maximale et comment cette-ci peut être régée. Lorsque tous les apparêls sont raccordés et régés correctement, débranchez tous les apparêls et rebranchez-les. Choisissez l'entrée HDMI correcte sur votre écran HDMI et vous verrez le même signal avec la même résolution sur les deux écrans. Le Sélecteur sur la face avant du Répartiteur 422 permet de basculer manuellement entre 2 sources HDMI. Les deux écrans HDMI basculeront sur la même source HDMI.

Utilisez la télécommande ou le bouton SELECT A/B sur le panneau avant du Connect 540 pour basculer manuellement entre les 4 sources HDMI. Grace à la fonction de la matrice vous pouvez selectionner sur les deux écrans HDMI une autre source HDMI.

Tuyau pour l'utilisation :

Veillez à ce que la source et les écrans HDMI soutiennent entièrement le protocole HDCP afin d'éviter des problèmes.

FOIRE AUX QUESTIONS

Son ou image inexistants (ou mauvais)

Si après avoir raccordé le répartiteur HDMI l'image est mauvaise ou inexistante, essayez de tracer le problème en raccordant les apparciels un par un à votre écran (dévision, moniteur ou projecteur). Ainsi vous pouvez déterminer si le problème est causé par les sources HDMI, les cables HDMI, le répartiteur HDMI ou l'écran. Les apparciels HDMI n'avant pas été soumis à un test et certifiés par ATC (Authorized Test Centers) peuvent cause des problèmes de son ou d'image.

• Contrôlez que l'adaptateur d'alimentation de Connect 540^TM soit raccordé et branché.
• Utilisez uniquement des cables certifiés High Speed HDMI® pour la(Meilleure) qualite de l'imag et du son.
• N'utilisez pas de cables HDMI plus longs qu'indiqué dans les caractéristiques techniques

• Contrôlez que les cables et/ou connecteurs HDMI ne soient pas abîmés.

• La source HDMI ainsi que votre écran doit entièrement soutenir HDMI

• Contrôlez que vos sources et votre écran HDMI soutiennent HDCP (Highbandwidth Digital Content Protection).

Pas d'image (ou image flou) 3D

• Vérifiez que la source HDMI a été réglée pour pouvoir reproduce les images 3D et/ou que ce réglage est mis en automatique
• Il est indispensable que la source HDMI ainsi que l'écran HD soutiennent les mêmes formats 3D.
• Vérifiez que l'image 3D est reproductive correctement en raccordant la source HDMI directement à l'écran HDMI avec un cable HDMI.

Si vous avez d'autres questions voyagez notre site www.marmitek.com

CHARACTERISTIQUES TECHNIQUES

Résolution

Résolutions HDTV soutenues 480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Résolutions PC soutenues (max.) 1920 x 1200

3D-formats soutenus 1080p@23.98/24Hz, 720p@59.94/60/50Hz

Fréquence de pixel maximale (max.) 225MHz

Débit binaire à liaison monovoie (max.) 2.25Gbps

Débit de données video (max.) 6.75Gbps

Sortie video HDMI HDCP1.0/1.1

Entrées et sorties

Entree HDMI (19-pin femelle) 4 HDMI

Sortie HDMI (19-pin femelle) 2 HDMI

Longueur de cable HDMI maximale 15m

Boitier du répartiteur

Dimensions (HxLxP) 260 x 110 x 25mm

Poids 860g

Environment

Température ambiente +0 à +70°C

Humidité ambiente 10 % à 85 %

Alimentation

Adaptateur d'alimentation externe Entrée 100-240VAC @50-60Hz

Sortie 5VDC @ 2A

Les specifications peuvent changer sans annonce préalable.

EN VENTE EN OPTION

Rallonge infrarouge

Marmitek offre une diversité de produits qui vous permettent également de manier vos apparéils quand ils se trouvent dans un placard fermé ou même dans une autre piece. Ceci est possible avec ou sans câbles. Vous trouverez des renseignements additionnels

concernant ces rallonges infrarouges sur notre site www.marmitek.com.

Regarder partout

Pour regarder le contenu de vos apparêils HD partout dans la maison, même dans une autre piece, vous pouvez opter pour les solutions AV avec ou sans fil de Marmitek. Une extension infrarouge incorporeée vous permet de commander vos apparêils à travers murs et planchers. Vous

trouvrez de plus amples informations concernant ces émetteurs HDMI sur www.marmitek.com.

Informations environnementales pour les clients de l'Union européenne

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures menagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des menages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou electronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endetroit où vous avez achetié le produit.

AVISOS DE SEGURIDAD

Par la presente Marmitek BV déclare que l'appareil Connect 540^TM est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives:

DIRECTIVE 2004/108/CE DU PARLEMENT EUROPEEN ET DU CONSEIL du 15 décembre 2004 relative au rapprochement des législations des États membres concernant la compatibilité électromagnétique

Directive 2006/95/CE du Parlement européen et du Conseil du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être employé dans certaines limites de tension

Directive 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques
