MANUAL DE USUARIO Connect 540 MARMITEK
CARATÉRISTIQUES v1.3 HDMI
- Para evaporar un cortocircuito, este producto solamente se usa en casa y en habitaciones secas. No exponga los componentes del sistemas a la lluvia o a la humedad. No se use cerca de una banera, una piscina, etc.
- No exponga los componentes del sistemas a temperatas extremamente altas o a focos de luz fuertes.
- En caso de uso indefinido o modifications y reparaciones montados por su mesmo, la garantía se caducará. En caso de uso indefinido o impropio, Marmitek no asumeonga responsabilidad para el producto. Marmitek no asume ninguna responsabilidad para daños que resultan del uso impropio, excepto según la responsabilidad para el producto que es determinada por la ley.
- Este producto no es un juguete. Asegürese de que está fuera del alcance de los niños.
- Nunca abra el producto: Puede contener piezas que se encontrar bajo una tension mortal. Deja las reparaciones o servicios a personal experto.
- No conecte el adaptor de red a la red de alumbrado antes de que haya controlado si la tensión de red corresponde con el valor indicado en la estampa de tipo. Nunca conecte un adaptor de red o un cable a la red si ese está dañado. En este caso, por favor entre en contacto con su proveedor.
INTRODUCCION
jFelicitationes por la compra del Marmitek Connect 540^TM! Este Conmutador Matrix HDMI conecta 2 pantallas (HDTV o Proyector HD) a 4 fuentes HDMI (reproductor Bluray, HD set-top box, Playstation, Xbox, etc). Contrariamente a la transmisión de un splitter HDMI pasivo, la transmisión con este splitter activo funciona sin perdida deSEOnal o encryptación, preservando la optima calidad de laImagen. Internacionalmente possible combinarseperfectamente con una extension HDMI (p.e. a另一边 habitación). El Connect 540^TM soporta Full HD 1080p y 3D (asi que pueda emplearse en combinación con su equipo 3D).
Los productos de Marmitek se fabrican con el mayor esmero y son de alta calidad. Por favor lea cuidadosamente este modo de empleo yigua las instruciones para poder aprovechar al máximo de las posibilidades de este producto.
CONTENIDO
1x Conmutador Matrix HDMI
1x Mando a distancia (pila inclúa)
1x Cable HDMI
1x Modo de empleo
VENTAJAS
- Para conectar videoconsolas como PlayStation y Xbox, reproductores Blu-Ray, receptores de satélite y todos losDEMásdispositivos HDMI.
- Con el Conmutador Matrix HDMI incorporable se pueda ver-distintas fuentes HDMI en 2 pantallas (HDTV o Proyector HD) independiente.
- Apto para Full HD 1080p y todos los formatos 3D.
- Con repetidor y ecualizador incorporedos para la corrección de una possible perdida de senal, asi que pueda connectarse un cable de 15 metros como máximo a la salute.
- El gabinete solido de metal evita interferencias.
- HDMI certificado por ATC (Authorized Test Centers).
- Cumple con las exigencias de HDCP (High-bandwidth Digital Content Protection).
CHARACTERÍSTICAS DE v1.3 HDMI
- Anchura de banda de 250 MHz (facilita una reproduccion de imagen de 1080p, 12-bit y 60Hz).
- 3D (apto para el empleo con dispositivos 3D).
- Deep Color 36-bit, (mil millones en vez de millones de colocores, mejor reproduccion de diferencias de gradacion y proportiOn de contraste más alta).
- Dolby TrueHD & DTS HD Master Audio (soporte de audio de alta calidad).
- Lip-Sync (evita problemas de sincronización entre imagen y sónido).
- CEC (manejar various dispositivos 'CEC' con un mando a distancia.

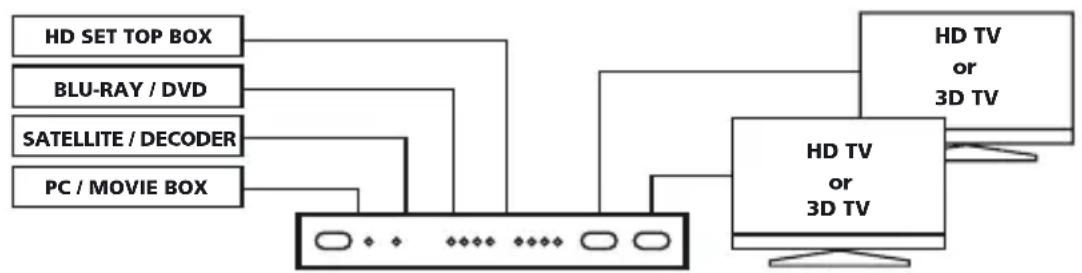

INSTALACION
- Conecta las fuentes HDMI al "input" del Connect 540^TM utilizing cables HDMI.
- Conecta las pantallas HDMI (HDTV o projector HD) a lasidas ("output") del Connect 540^TM utilizing cables HDMI.
- Conecta el adaptor de alimentacion al Connect 540^TM y enchufalo.
- Quita la cinta de plástico del compartmento de pilas del mando a distancia para activar la pila y poder emplear el mando.
Aviso para la instalación:
Emplea exclusivamente cables High Speed HDMI® certificados para Obtener una calidad perfecta de imagen y sónido. No connecte o desconecte los cables HDMI con mucha fuerza, se pueda darñar.
EMPLEO
LaResolutionmaximaquepuede emplearsedependede la fuenteHDMIyde las pantallasHDMIconectadas.Ha deajustarlaresolucionde lafuenteHDMI de manera quelas dos pantallasla soportan.Consultaelmodedeempleo de losaparatosHDMI conectadosparainformacion sobrela resolucionmaximaque se soportaysobre elajuste dela resolucion.Cuando todoel equipo estácorrectamenteconctado yajustado,ha deapagaryluegoencenderlode nuevo.Selecciona la entrada correctaHDMI enla pantallaHDMIy enlasdos pantallasaparecerálamiaanseñalconlamiaresoluccion.Conelboton"Select"enla parte delantera delConnect 540^TM secouldecambiarentrelasdosfuentesHDMImanualmente.Lasdos pantillasHDMI cambian a lamia fuenteHDMI.
Usa el mando a distancia o el botón "SELECT A/B" en la parte delantera del Connect 540 paracaejar entre las 4 fuentes HDMI manualmente.Con el boton de Funcion Matrixcouldeselliccionar dos fuentes HDMI distinctas en las dos pantallas.
Aviso para el empleo:
Para evaporar problemas es importante que tanto la fuente HDMI como también las pantallas soporten Completely el protocolo HDCP.
PREGUNTAS FRECUYENTES
NoImagen y sonido o malaImagen y sonido
Si après de haber connectado el splitter HDMIiene malaImagen o sonido, por favor conecta individualmente los aparatos a la pantalla (television, pantalla o projector) para encontrar la origen del problema. De estaformaypeuede determinar si el problemaiene que ver con las fuentes HDMI,los cables HDMI,el splitter HDMI o laagna.Aparatos HDMI no comprobados y certificados por los ATC (Authorized Test Centers) poderncausar problemas deImagen y sonido.
- Controla si el adaptor de alimentacion delConnect 540^TM está conectado y enchufado.
- Emplea exclusivamente cables High Speed HDMI® certificados para Obtener una calidad perfecta de imagen y sornado.
- No emplee cables HDMI más largos como indicado en los datos技术和icos.
- Comprueba que los cables HDMI y/o los conectores no Sean dañados.
- Tanto la fuente HDMI como también la pantalla tiene que"Soportar completeness HDMI.
- Controle si las fuentes HDMI y la pantalla soportan la proteccion de contenido digital HDCP (High-bandwidth Digital Content Protection).
Reproducción 3D Incorrecta
- Controla si la fuente HDMI está correctamente ajustada para la reproduccion 3D o si está puesta en posicion automatica.
- Es Neededo que la fuente HDMI y la pantalla HD soporten los mismos modelos 3D.
- Controla si la reproduccion 3D está correcta cuando la fuente HDMI se conecta directamente a la pantalla HD con un cable HDMI.
Tieneotherwisepreguntas?Visitewww.marmitek.com
DATOS TÉCNICOS
Resolución
Resoluciones HDTV soportadas 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Resolución PC soportada (máx.) 1920x1200
Formatos 3D soportados 1.080p@23.98/24 Hz, 720p@59.94/60/50 Hz
Frecuencia de pixel maxima (max.) 225MHz
Single link Bit Rate (max.) 2.25Gbps
Video Data Rate (max.) 6.75Gbps
Salida video HDMI HDCP1.0/1.1
Entradas y開放es
Entrada HDMI (19 espigas hembra) 4 HDMI
Salida HDMI (19 espigas hembra) 2 HDMI
Longitud maximizinga de cable HDMI 15m
Gabinetesplitter
Dimensiones (LxAxP) 260 x 110 x 25mm
Peso 860g
Ambiente
Temperatura ambiental +0 a +70°C
Humedad ambiental 10% a 85%
Alimentación
Adaptador de alimentacion externo 100-240VAC @50-60Hz
Entrada
Salida 5VDC @ 2A
Las specifications peuvent Cambiarse sin avis previo.
OPCIONALMENTE OBTENIBLE
Extension infrarroja
Marmitek le offre una variedad de produits que le Facilita el manejo de sus aparatos aun cuando se enquirytren dentro de un armario cerrado o en othera habitacion. Estos produits existen con o sin cables. Para mas informacion sobre estas extensiones infrarrojas, visite
www.marmitek.com.
Ver enrialquier parte
Para ver el contenido del equipo HD en cualquier parte de la casa, Marmitek offre SOLUTIONES AV cableadas y inalámbricas que Facilitan el manejo del equipo también a工程技术 de muros y techos realizando las extensiones infrarrojas incorporadas. Para informaciones más detalladas
sobre"These emisores HDMI visita www.marmitek.com.
Información medioambiental para pacientes de la Unión Europea
La Directiva 2002/96/CE de la UE exige que los equipos que lleven este SYMBOLO en el propio aparato y/o en su embalaje no deben eliminarse jusqu to con otheros residuos urbanos no selec tionados. El symbolo indica que el producto en cuestion debe separarse de los residuos domesticos convenciones con vistas a su eliminacion. Es responsabilitad sua deschar este y cualesquiera otheros aparatos electricos y electronicos a trav es de los pustos de recogida queponen a su disposicion el gobern o las autoridades locales.Al desechar y reciclar correctamente these apparatuso estaracombuyendo a evitar posibles consecuencias negativas para el medio ambiente y la salute de las personas.Si desea obtener informacion mas detallada sobre la eliminacion segura de su aparato usado, consulte a las autoridades locales, al serviceo de recogida y elimination de residuos de su zona o pregunte en la tiendaonde adquirio el producto.
AVVISI DI SICUREZZA
Marmitek BV declares que este Connect 540^TM cumple con las exigencias esenciales y con las demas reglas relevantes de la directriz:
DIRECTIVA 2004/108/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO de 15 de diciembre de 2004 relativa a la aproximacion de las legislaciones de los Estados miembros en materia de compatibilidad electromagnética
Directiva 2006/95/CE del Parlamento Europeo y del Consejo de 12 de diciembre de 2006 relativa a la aproximacion de las legislaciones de los Estados miembros sobre el material electrico destinado a utiliser con determinados limites de tension
Directiva 2002/95/CE del Parlamento Europeo y del Consejo de 27 de enero de 2003 sobre restricciones a la realizacion de determinadas sustancias peligrosas en aparatos electricos y electronicos
