CONNECT420 - Conmutador HDMI MARMITEK - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Conmutador HDMI
Número de entradas HDMI	5
Número de salidas HDMI	1
Control	Por botón y mando a distancia
Indicadores LED	Sí, para cada entrada
Resolución soportada	Hasta 4K (general)
Compatibilidad HDCP	Sí (general)
Alimentación	Adaptador externo (no especificado)
Dimensiones	No especificado
Peso	No especificado
Funciones adicionales	Conmutación automática y manual
Soporte de audio	Sí, audio HDMI
Material de la carcasa	Plástico o metal (no especificado)
Uso recomendado	Uso doméstico y profesional
Idiomas del manual	Multilingüe

Preguntas frecuentes - CONNECT420 MARMITEK

¿Cómo reiniciar el MARMITEK CONNECT420?

Para reiniciar el MARMITEK CONNECT420, mantenga presionado el botón de reinicio ubicado en la parte posterior del dispositivo durante 10 segundos hasta que la luz indicadora parpadee.

El MARMITEK CONNECT420 no se conecta a mi red Wi-Fi, ¿qué hacer?

Verifique que está ingresando la contraseña correcta para su red Wi-Fi. Asegúrese también de que la señal sea lo suficientemente fuerte y de que el dispositivo esté dentro del alcance de su enrutador.

¿Cómo actualizar el firmware del MARMITEK CONNECT420?

Para actualizar el firmware, visite el sitio web de MARMITEK, descargue la última versión del firmware para el CONNECT420 y siga las instrucciones proporcionadas en el manual de usuario.

¿Qué hacer si la imagen está pixelada o entrecortada?

Asegúrese de que los cables HDMI estén correctamente conectados y en buen estado. También verifique su conexión a Internet para asegurarse de que sea estable y lo suficientemente rápida.

El MARMITEK CONNECT420 no se enciende, ¿qué hacer?

Verifique que el dispositivo esté correctamente enchufado a una toma de corriente funcional y que la alimentación sea correcta. Intente usar otro cable de alimentación si es posible.

¿Cómo saber si el MARMITEK CONNECT420 es compatible con mi televisor?

El MARMITEK CONNECT420 es compatible con la mayoría de los televisores equipados con un puerto HDMI. Consulte las especificaciones de su televisor para confirmar la compatibilidad.

¿Puedo usar el MARMITEK CONNECT420 sin conexión a Internet?

Sí, el MARMITEK CONNECT420 puede funcionar sin conexión a Internet para funciones básicas, pero algunas características requieren una conexión para acceder a contenido en línea.

¿Cómo resolver problemas de conexión Bluetooth con el MARMITEK CONNECT420?

Asegúrese de que el Bluetooth esté activado en su dispositivo y que el MARMITEK CONNECT420 esté en modo de emparejamiento. Intente desactivar y luego reactivar el Bluetooth en su dispositivo.

MANUAL DE USUARIO CONNECT420 MARMITEK

CARATÉRISTIQUES HDMI

• Para registrar un cortocircuito, este producto solamente se usa en casa y en habitaciones secas. No exponga los componentes del sistemas a la lluvia o a la humedad. No se usecerde de una banera,una piscina,etc.
• No exponga los componentes del sistemas a temperatas extremamente altas o a focos de luz fuertes.
• En caso de uso indefinido o modifications y reparaciones montados por sufaulto, la garantía se cicada. En caso de uso indefinido o impropio, Marmitek no asume una responsabilidad para el producto. Marmitek no asume una responsabilidad para daños que resultan del uso impropio, excepto según la responsabilidad para el producto que es determinada por la ley.
• Este produit no es un juguete. Asegürese de que está fuera del alcance de los niños.
• Nunca abra el producto (a exception de compartmentimiento de pilas): Puede contener piezas que se encontrar bajo una tensión mortal. Deja las reparaciones o servicios a personal experto.
• Ten cuidado que las pilas seengantran fuera del alcance de niños. Entrega las pilas como residuos químicos. Nunca use pilas cuales y viejas o pilas de temas distinctos a la vez. Quita las pilas si no usa el sistemas durante mucho tiempo. Cuando pone las pilas, presta atencion a la polaridad (+/−): si no son puestos deforma正当a, pueda causar peligro de explosión.
• No conecte el adaptor de red a la red de alumbrado antes de que haya controlado si la tensión de red corresponde con el valor indicado en la estampa de tipo. Nunca conecte un adaptor de red o un cable a la red si esse está dañado. En este caso, por favor entre en contacto con su proveedor.

INTRODUCCION

Felicitationes por la compra del Marmitek Connect420! Facilita la connexion de 5 fuentes HDMI con un (HD-)TVempleando solamente un cable y sin perdida de senal o encipitation. Ejemplos de fuentes HDMI son: reproductor HD-DVD, reproductor Blu-Ray, HD Set top box, PlayStation3, Xbox 360, etc. El Connect420 soporta Full HD 1080p y 3D (así que pueda emplearse en combinación con su equipo 3D) y cambia las fuentes aumátamente y/o a distancia.

Los productos de Marmitek se fabrican con el mayor esmero y son de alta calidad. Por favor lea cuidadosamente este modo de empleo yigua las instruciones para poder aprovechar al máximo de las posibilidades de este producto.

CONTENIDO DEL EMBALAJE

1x Switcher HDMI
1x Mando a distancia (pila inclúa)
1x Adaptador de alimentación
1x Mode deemploi

VENTAJAS

• Apto para la connexion paralela de 5 fuentes HDMI al television. Solamente se necesita una entrada HDMI y no tendría que cambiar cables nunca más.
• Para conectar videoconsolas como PlayStation y Xbox, reproductores Blu-Ray, receptores de satélite y todos losDEMásdispositivos HDMI.
• Apto para Full HD 1080p y todos los formatos 3D.
• Con repetidor y ecualizador incorporedos para la corrección de una possible perdida de senal, asi que pueda connectarse un cable de 15 metros como máximo a la salute.
• Cambia las fuentes automatistically y/o a distancia.
• El gabinetete solido de metal evita interferencias.
• HDMI certificado por ATC (Authorized Test Centers).
• Cumple con las exigencias de HDCP (High-bandwidth Digital Content Protection).

CHARACTERÍSTICAS DE HDMI

• Anchura de banda de 250 MHz (facilita una reproduccion de imagen de 1080p, 12-bit y 60Hz).
  3D (apto para el empleo con dispositivos 3D).
• Deep Color 36-bit, (mil millones en vez de millones de colocores, mejor reproduccion de diferencias de gradacion y proportiencia de contraste más alta).
• Dolby TrueHD & DTS HD Master Audio (soporte de audio de alta calidad).
• Lip-Sync (evita problemas de sincronización entre imagen y sónido).
• CEC (manejar various dispositivos 'CEC' con un mando a distancia.

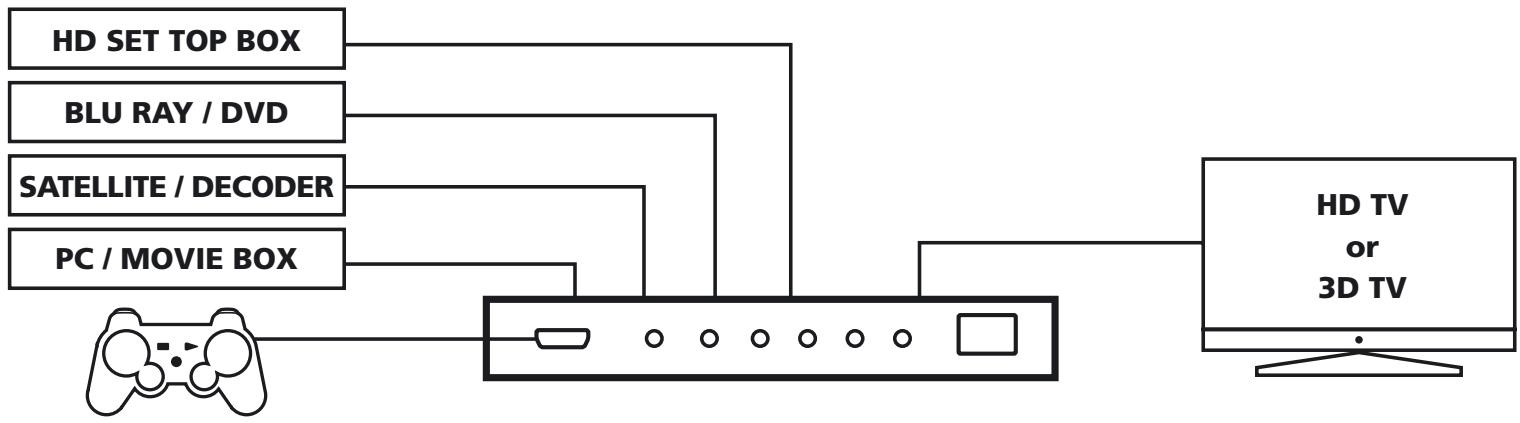

INSTALLACION

1. Conecta el cable HDMI de la pantalla (TV, monitor o projector) al'HDMI output' (la calidad HDMI) del Connect420.
2. Conecta los cables HDMI de las fuentes a los 'HDMI inputs' (las entradas HDMI) del Connect420.
3. Conecta el adaptor de alimentacion al Connect420 y enchufelo.
4. Quita la cinta de plástico del compartmentimiento de pilas para activar las pila yemployer el mando a distancia.
5. Quita la lámina de protección (contra rayas) del lado superior del mando a distancia y del botón 'Select' ('Selecciónr') en la parte anterior del Connect420.

Aviso para la instalación:

Emplea exclusivamente cables High Speed HDMI® certificados para Obtener una calidad perfecta de imagen y sornado.

EMPLEO

Conmutar automatistically entre las fuentes HDMI

Cuando una de las fuentes HDMI se enciende, el Connect420 selección automáticamente el canal de entrada adecuado. Cuando varias fuentes HDMI está encendidas ya, el Connect420 selección automáticamente laULTima fuente que se haactivado.

Nota: Conmutación automática solamente es possible si esta funciona se soja para la fuente HDMI.

Conmutar manualmente entre las fuentes HDMI

Se commuta manualmente entre lasdietes fuentes HDMI con el boton 'Select' en la parte anterior del Connect420 outilizando el mando a distancia.

La iluminación LED en la parte anterior del panel indica la fuente selecciónada.

PREGUNTAS FRECUYENTES

No hayImagen (o hay malaImagen) o no hay sonido (o hay malo sonido)

Si no hayImagen o si laImagen es de bajo calidad antes de haber connectado el switcher HDMI, conecte cada aparato a la pantalla (TV, monitor o projector). De esta manière能看出 determinar si el problema es causado por las fuentes HDMI, por los cables HDMI, por el switcher HDMI o por la pantalla. Aparatos HDMI que no está certificados y comprobados por los ATC (Authorized Test Centers), pueda causar problemas deImagen y de sonido.

• Compruebe si el adaptor de alimentacion del Connect420 está conectado y enchufado.
• Emplea exclusivamente cables High Speed HDMI® certificados para Obtener una calidad perfecta de imagen y sónido.
• No utilise cables más largos de lo indicado en los datos技术和s
• Tanto la fuente HDMI como la pantalla han de soportar HDMI
• Compruebe si las fuentes HDMI, el aparato DVI y la pantalla soportan la proteccion contra copia HDCP (High-bandwidth Digital Content Protection).

Reproducción 3D Incorrecta

• Controla si la fuente HDMI está correctamente ajustada para la reproduccion 3D o si estáonga en posicion automatica.
• Es Neededo que la fuente HDMI y la pantalla HD soporten los mismos formatos 3D.
• Controla si la reproduccion 3D está correcta cuando la fuente HDMI se conecta directamente a la pantalla HD con un cable HDMI.

¿Tieneotherwisepreguntas?Visitewww.marmitek.com

DATOS TÉCNICOS

Resolución

Resoluciones HDTV soportadas 480p, 576i, 576p, 720p, 1080i, 1080p

Resoluciones PC soportadas (max.) 1.920 x 1.200

Formatos 3D soportados 1.080p@23.98/24 Hz, 720p@59.94/60/50 Hz

Máxima Frequencia de pixeles (max.) 250 MHz

7.5 Gbps (2.5 Gbps por canal)

Entradas y開放s

Entrada HDMI (19 pines hembra) 1 x HDMI (parte anterior), 4 x HDMI (parte trasera)

Salida HDMI (19 pines hembra) 1 x HDMI

Longitud máima del cable HDMI 15 m

Mando a distancia

Mando a distancia infrarrojo Pila inclúa CR2025

Gabinet switcher

Dimensiones (A x A x P) 155 x 70 x 23 mm

Peso 270 g

Ambiente

Temperatura ambiental +0 a +40° C

Humedad relativa 10 % a 85 %

Alimentación

Adaptador de alimentación externo, Entrada: 100 - 40 VAC @50-60 Hz

Salida: 5 VDC @ 300 mA

Las specifications peuvent Cambiarse sin previo avis.

TÁMBIÉN A LA VENTA

Extension infrarroja

Marmitek le offre una variedad de produits que le Facilita el manejo de sus aparatos aun cuando se.Encuentren bajo un armario cerrado o en另一边 habitacion. Estos produits existen con o sin cables. Para mas informacion sobre estas extensiones infrarrojas, visite www.marmitek.com

Mando a distancia adicional

Si desea manejar su equipo desde variedos lugarares en casa o si quiereemployar un singular mando a distancia para todos los aparatos AV, Marmitek le ofrece un seriescompleteo de mandos a distancia universales. Estos mandos a distancia universales sustituyen todo mando a distancia queemployaactualmen

te. Más información sobre losmandos a distanciacoulde encontrar en www.marmitek.com.

Información medioambiental para clients de la Unión Europea

La Directiva 2002/96/CE de la UE exige que los equipos que lleven este SYMBOL en el propio aparato y/o en su embalaje no deben eliminarse junto conthers residuos urbanos no seleccionados. El symbolo indica que el producto en cuestion debe separarse de los residuos domesticos convenciones con vistas a su eliminacion. Es responsabilidad sua deschar este y cualesquiera otheros aparatos electricos y electronicos a trovés de los puestos de recogida que ponen a su disposicion el gobernno y las autoridades locales. Al deschar y reciclar correamente these aparatos estar contribuyendo a evitar posibles consecuencias negativas para el medio ambiente y la salute de las personas. Si desea obtener informacion mas detallada sobre the elimination segura de su aparato uso, consulte a las autoridades locales, al service de recogida y elimination de residuos de su zona o pregunte en la tienda donte adquirido el producto.
