BEDIENUNGSANLEITUNG CONNECT420 MARMITEK
GEBRAUCHSANLEITUNG 9
GUIDE UTILISATEUR 15
MODO DE EMPLEO 21
MANUALE D'ISTRUZIONI 27
- Um Kurzschluss vorzubeugen,这点es Produktitte ausschlieBlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht geben oder nahe eines Bades, Schwimmbades usw. verwenden.
- Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
- Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek bernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
- Dieses Produkt ist kein Spielzeug. Außen Reichweite von Kindern halten.
- Das Produkt niemals öffnen (ausgen.des Batteriefachs): Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung stehen. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
- Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie die Batterien als chemischen Kleinabfall ein. Verwenden Sie niemals alte und neue oder unterschiedliche Typen von Batterien durcheinander. Wenn Sie das System längerere Zeit nicht benutzen, entfern den Sie die Batterien. Achten Sie beim Einlagen der Batterien auf die Polarität (+ / -): Ein falsches Einlagen kann zu Explosionsgefahr führen.
- Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In diesen Fall erhmen Sie Kontakt mit ihrem Lieferanten auf.
EINFUHRUNG
Herzlichen Glückwunsch zum Erwerb Ihr's Marmitek Connect420. Sie konnen mit nur einem Kabel und ohne jeglichen Signal- oder Verschlusselungsverlust bis zu 5 HDMI Quellen an ihren (HD-)TV anschließen. Beispiele von HDMI Quellen sind: HD-DVD Player, Blu-Ray Player, HD-Set-Top-Box, PlayStation3, Xbox360 usw. Der Connect420 unterstützt Full HD 1080p und 3D (ist also für Verwendung mit ihren eigenen 3D Geräten geeignet) und schaltet automatisch und/oder mit Fernbedienung.
Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitungrette sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeit eineses Produkts optimal nutzen zu konnen.
VERPACKUNGsinhalt
1 x HDMI Switch
1 x Fernbedienung (inkl. Batterie)
1 x Speisungsadapter
1 x Gebrauchsanleitung
VORZÜGE
- Geeignet, um 5 HDMI Quellen zugleich an ihren Fernseher anzuschlieben. Sie benöttigen ledigious 1 HDMI Eingang und müssen nie mehr Kabel umstecken.
- Zum Anschreiben von Spielcomputern wie PlayStation und Xbox, Blu-Ray Disc, Satellitenempfänger und alle anderen HDMI Geräte.
- Geeignet für Full HD 1080p und alle 3D Auflösungen.
- Mit eingebautem Repeater und Equilizer zum Abgleichen bzw. Glätten des HDMI Signals, womit ihre HDMI Kabel Übertragung auf bis zu sage und schreiben 15 Meter verlangert wird.
Schaltet automatisch und/oder mit Fernbedienung. - Störungsfrei aufgrund des soliden, interferenzfreiem Metallgehauses.
- HDMI zertifiziert von ATC (Authorized Test Centers)
- Entspricht den HDCP Anforderungen (High Bandwidth Digital Content Protection)
HDMI EIGENSCHAFTEN
- Videobandbreite 250 MHz (ermöglich Bildwiedergabe von 1080p, 12-BIT und 60Hz).
3D (geeignet für Verwendung mit ihren eigenen 3D Geräten) - Deep Color 36-Bit (Milliarden anstatt Millionen Farben, bessere Wiedergabe von subtilen Farbwerten und höheres Kontrastverhältnis)
- Dolby TrueHD & DTS HD Master Audio (hohe Qualität Audio-Unterstützung)
- Lip-Sync (verhindert Synchronisationsprobleme zwischen Bild und Ton )
- CEC (mehrere 'CEC' Geräte mit nur einer Fernbedienung steuern).

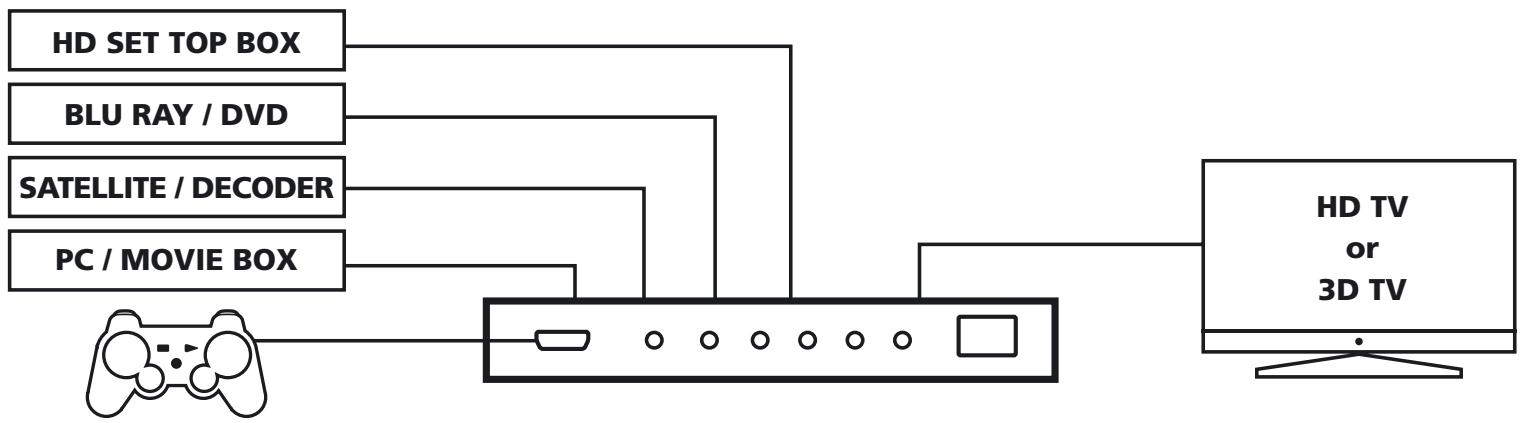

INSTALLATION
- Schließen Sie das HDMI Kabel zu Ihrlem Bildschirm (TV, Monitor oder Projektor) an den "HDMI Output" des Connect420 an.
-
Schließen Sie die HDMI Kabel ihrer Quellen an die "HDMI Inputs" des Connect420 an.
-
Schließen Sie den Speisungsadapter an den Connect420 an und verbinden Sie diesen mit der Steckdose.
- Ziehen Sie den Plastikstreifen aus dem Batteriefach der Fernbedienung, um die Batterie aktivieren und die Fernbedienung nutzen zu konnen.
- Entfernen Sie die Schutzfolie (gegen Kratzer) von der Oberseite ihrer Fernbedienung und der Select Taste an der Vorderseite des Connect420.
Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel.
ANWENDUNG
Automatisch zwischen den HDMI Quellen schalten
Wird eine der HDMI Quellen eingeschaltet, so wird der Connect420 automatisch auf den richtigen Eingangskanal schalten. Sind bereits mehrere HDMI Quellen eingeschaltet, so wird der Connect420 automatisch zur letztmals aktiv gewesenen HDMI Quelle schalten. Bemerkung: Automatisches Schalten muss jedoch durch die HDMI Quelle unterstützt werden.
Manuell zwischen den HDMI Quellen schalten
Mit der Select-Taste an der Vorderseite des Connect420, kann manuell zwischen den verschiedenen HDMI Quellen geschaltet werden. Sie können auch die Fernbedienung verwenden, um manuell eine HDMI Quelle auszuwahlen.
Die LED Beleuchtung an der Vorderseite des Bedienfelds zeigt an, welche Quelle gewählt wurde.
HÄUFIG GESTELLTE FRAGEN
Kein (oder schlechtes) Bild und Ton
Wenn Sie nach dem Anschlieben des HDMI Switch kein, oder ein schlechtes Bild empfängen, versuchen Sie dann die Geräte Stück für Stück an ihren Schirm anzuschlieben (TV, Monitor oder Projektor), um zu sehen, wo das Problem liegt. Auf diese Art können Sie ermitteltn ob es an den HDMI Quellen, den HDMI Kabeln, dem HDMI Switch oder dem Schirm liegt. Nicht von ATC (Authorized Test Centers) erprobte und geprüfte HDMI Geräte können Bild- und Tonprobleme verursichen.
- Prüfen Sie, ob der Speisungsadapter des Connect420 angeschlossen und mit der Steckdose verbunden ist
- Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel.
- Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten aufgeführrt
- Sowohl die HDMI Quelle wie Ihr Bildschirm muss HDMI vollständig unterstützen
- Prüfen Sie, ob ihre HDMI Quellen, Ihr DVI Gerät und Schirm den Kopierschutz HDCP (High bandwidth Digital Content Protection) unterstützen
Keine korrekte 3D Wiedergabe
- Überprüfen Sie, ob die HDMI Quelle auf 3D Wiedergabe und/oder auf automatisch eingestellt ist.
- Sowohl die HDMI Quelle wie Ihr HD Bildschirm müssen dieselben 3D Auflösungen unterstützen.
- Überprüfen Sie, ob 3D korrekt wiederergegeben wird, indem Sie die HDMI Quelle mit einem HDMI Kabel direkt an den HD Bildschirm anschließen.
Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com
TECHNISCHE DATEN
Auflösung
| Unterstützte HDTV Auflösungen | 480p, 576i, 576p, 720p, 1080i, 1080p |
| Unterstützte PC Auflösung (max.) | 1920 x 1200 |
| Unterstützte 3D Daten | 1080p@23.98/24Hz, 720p@59.94/60/50Hz |
| Maximale Bildpunktfrequency (max.) | 250 MHz |
| Maximale Bit-Übertragungs-geschwindigkeit | (max.) 7.5Gbps (2.5 Gbps pro Kanal) |
Ein- und Ausgänge
| HDMI Eingang (19-Buchsenkontakt) | 1x HDMI (Vorderseite), 4x HDMI (Rückseite) |
| HDMI Ausgang (19-Buchsenkontakt) | 1 HDMI |
| Höchstlänge HDMI Kabel | 15 Meter |
Fernbedienung
Infrarot Fernbedienung Einschließlich Batterie CR2025
Switch-Gehäuse
Maßangaben (H x B x T) 155 x 70 x 23mm
Gewicht: 270 g
Umgebung
Umgebungstemperatur +0 to +40^ C
Relative Feuchte 10% bis 85%
Speisung
Externer Speisungsadapter Input 100-240VAC @50-60Hz
Angaben konnen, ohne vorherige Mitteilung, geändert werden.
OPTIONAL ERHÄLTLICH
Infrarotverlängerung
Marmitek bietet eine Vielzahl von Produkten an, die die Bedienung ihrer Geräte ermögen, auch wenn diese sich in einem geschlossenen Schrank oder einem anderen Raum befinden. Diese Lösungen sind mit Kabel oder kabellos erhältlich. Weitere Informationen zu diesen
Infrarotverlängerungen finden Sie auf www.marmitek.com.
Extra Fernbedienung
Wenn Sie ihre GeräteGREne an verschieden Orten im Haus bedieren, oder nur noch eine Fernbedienung fur all ihre AV Geräte verwenden möchten, entscheiden Sie sich dann fur eine Universal-Fernbedienung aus der kompletten Marmitek Serie. Diese ersetzen nahezu alle derzeit
von Ohnen verwendeten Fernbedienungen. WeitereInfos über diese so genannten Universal-Fernbedienungenfinden Sie unter www.marmitek.com.
Umweltinformation für Kunden innerhalb der Europäischen Union
Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit thisem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf fin, dass das Produkt von regularem Haushaltmull getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, theses Gerät und andere elektrische und elektronische Geräte über die davon zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmen Sammelstellen zu entsorgen. Ordnungsgemäß Entsorgen und Recyclenträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benötigen, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handler, bei dem Sie das Produkt erworben haben.
