MODE D'EMPLOI CONNECT420 MARMITEK

• Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l’humidité. Ne pas utiliser à côté de ou près d’une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmes ou à des sources de lumière trop fortes.
• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être rangé hors de la portée des enfants.
• Ne jamais ouvrir le produit (excepté le compartiment des piles) : Les appareils peuvent comprendre des composants dont la tension est mortelle. Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.
• Tenir les piles hors de portée des enfants. Traiter les piles usagées comme des petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et des piles neuves, ou des piles de types différents. Enlever les piles lorsque le système sera mis longtemps hors de service. Respecter la polarité en insérant les piles (+/-) : une insertion incorrecte peut engendrer un danger d'explosion.
• Brancher l'adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur ou un cordon d'alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

Félicitations pour votre achat du Marmitek Connect420! Vous pouvez désormais raccorder 5 sources HDMI à votre téléviseur (HD) avec 1 seul câble, sans aucune perte de signal ou de cryptage. Quelques exemples de sources HDMI : lecteurs de DVD HD, lecteurs Blu-ray, set-top boxes HD, PlayStation3, Xbox 360, etc. Le Connect420 soutient Full HD 1080p et 3D (et de ce fait il est compatible avec vos appareils 3D) et fonctionne par commutation automatique et/ou avec une télécommande.

Les produits Marmitek ont été réalisés avec les plus grands soins et par conséquent, ils sont de haute qualité. Veuillez lire ce mode d'emploi attentivement et suivre les instructions afin de bénéficier au maximum des possibilités de ce produit.

Contenu de l'emballage

1x commutateur HDMI 1x télécommande (pile incluse) 1x adaptateur d'alimentation 1x mode d'emploi

• Permet de connecter simultanément 5 sources HDMI sur votre téléviseur. Une seule entrée HDMI suffit et il ne sera plus nécessaire de changer les câbles.
• Pour la connexion des consoles de jeux, telles que PlayStation et Xbox, les lecteurs Blu-ray, les récepteurs satellite ou tout autre appareil HDMI.
• Compatible Full HD 1080p et avec tous les formats 3D.
• Avec répéteur et correcteur incorporés pour corriger une perte de signal éventuelle, permettant de raccorder un câble HDMI de 15 mètres à la sortie.
• Fonctionne par commutation automatique et/ou avec une télécommande.
• Sans interférences grâce à la boîte en métal solide de haute qualité.
• Certifié HDMI par ATC (Authorized Test Centers).
• Conforme aux normes HDCP (High-bandwidth Digital Content Protection).

Largeur de bande vidéo 250 MHz (image visible de 1080p, 12-bit et 60Hz) 3D (compatible avec vos appareils 3D) - Deep Color 36-bit (des milliards de couleurs au lieu de millions de couleurs, une amélioration des gradations subtiles et un rapport de contraste plus élevé) - Dolby TrueHD & DTS HD Master Audio (soutien audio de haute qualité) - Lip-Sync (prévent les problèmes de synchronisation de l'image et du son) - CEC (permet de contrôler plusieurs appareils 'CEC' avec une seule télécommande)

Installation

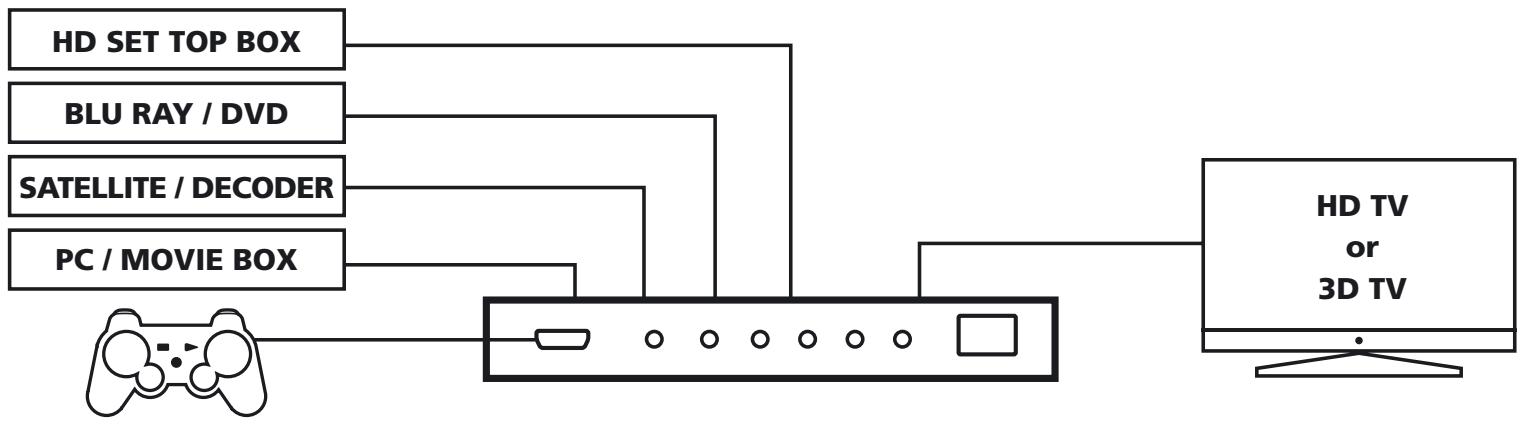

1. Raccordez le câble HDMI vers votre écran (téléviseur, moniteur ou projecteur) à la sortie HDMI (output) du Connect420.
2. Raccordez les câbles HDMI de vos sources aux entrées HDMI (inputs) du Connect420.
3. Raccordez l'adaptateur d'alimentation au Connect420 et branchez la prise.
4. Retirez la languette en plastique du compartiment à piles de la télécommande pour activer la pile et pour pouvoir utiliser la télécommande.
5. Retirez le film de protection (contre les rayures) du côté supérieur de la télécommande et du bouton Select (sélection) situé en façade du Connect420.

Conseils pour l'installation

Utilisez uniquement des câbles certifiés High Speed HDMI® pour la meilleure qualité de l'image et du son.

Commutation automatique entre les sources HDMI

Lorsque une des sources HDMI est mise en marche, le Connect420 passera automatiquement vers le canal d'entrée correct. Si plusieurs sources HDMI sont déjà mises en marche, le Connect420 passera automatiquement vers la source HDMI qui a été activée en dernier. Remarque : La commutation automatique doit néanmoins être soutenue par la source HDMI.

Commutation manuelle entre les sources HDMI

En utilisant le bouton Select (sélection) situé en façade du Connect420, il est possible de passer manuellement entre les différentes sources HDMI. Sinon, vous pouvez utiliser la télécommande pour sélectionner manuellement une source HDMI.

L'éclairage LED situé en façade du panneau indique quelle source a été sélectionnée.

Pas d'image (ou image floue) ou pas de son (ou mauvais son)

S'il n'y a pas d'image ou si l'image est floue après avoir raccordé l'interrupteur HDMI, essayez de voir quel est le problème en raccordant les appareils un par un à votre écran (téléviseur, moniteur ou projecteur). De cette manière vous pouvez déterminer si le problème se trouve dans l'une des sources HDMI, les câbles HDMI, l'interrupteur HDMI ou l'écran. Les appareils HDMI qui ne sont pas testés et certifiés par ATC (Authorized Test Centers) peuvent causer des problèmes d'image et de son.

• Vérifiez que l'adaptateur d'alimentation de Connect420 soit raccordé et branché. Utilisez uniquement des câbles certifiés High Speed HDMI® pour la qualité de l'image et du son.
• N'utilisez pas de câbles HDMI qui soient plus longs que spécifié dans les caractéristiques techniques. La source HDMI ainsi que votre écran doivent entièrement soutenir HDMI.
• Vérifiez que vos sources HDMI, l'appareil DVI et l'écran soutiennent la sécurité de copie HDCP (High-bandwidth Digital Content Protection).

Pas d'image (ou image floue) 3D

• Vérifiez que la source HDMI a été réglée pour pouvoir reproduire les images 3D et/ou que ce réglage est mis en automatique. Il est indispensable que la source HDMI ainsi que l'écran HD soutiennent les mêmes formats 3D.
• Vérifiez que l'image 3D est correctement reproductive en raccordant la source HDMI directement à l'écran HDMI avec un câble HDMI.

Vous avez d'autres questions ? Visitez notre site www.marmitek.com

Résolution

Résolutions soutenues de télévision HD Résolution soutenue de PC (max) 3D-formats soutenus Fréquence pixel maximale (max) Débit binaire maximal (max)

480p, 576i, 576p, 720p, 1080i, 1080p 1920 x 1200 1080p@23.98/24Hz, 720p@59.94/60/50Hz 250 MHz 7.5Gb/s (2.5 Gb/s par canal)

Entrées et sorties

Entrée HDMI (19 goupilles fémelles) Sortie HDMI (19 goupilles fémelles) Longueur maximale du câble HDMI

1x HDMI (en façade), 4x HDMI (à l'arrière) 1x HDMI 15 mètres

Télécommande

Télécommande infrarouge

Pile CR2025 incluse

Boîtier commutateur

Température ambiante Humidité ambiante

+0 à +40° C 10 % à 85 %

Alimentation

Adaptateur d'alimentation externe Entrée : Sortie :

100-240VAC @50-60Hz 5VDC @ 300mA

Les spécifications peuvent être modifiées sans préavis.

Rallonge infrarouge

Marmitek offre une diversité de produits qui vous permettent également de manier vos appareils quand ils se trouvent dans un placard fermé ou même dans une autre pièce. Ceci est possible avec ou sans câbles. Vous trouverez des renseignements additionnels concernant ces rallonges.

infrarouges sur notre site www.marmitek.com

Télécommande additionnelle

Si vous souhaitez manier vos appareils depuis plusieurs emplacements de la maison, ou si vous ne souhaitez utiliser qu'une seule télécommande pour tous vos appareils AV, CHOISISSEZ-en une de la série complète de télécommandes universelles de Marmitek. Celles-ci remplacent presque toutes les télé

commandes que vous utilisez actuellement. Vous trouvez des renseignements additionnels concernant ces télécommandes universelles sur le site www.marmitek.com.

Informations environnementales pour les clients de l'union européenne

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en une forme ou sous une autre ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endroit où vous avez acheté le produit.
