MANUALE UTENTE CONNECT420 MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti del systema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina agli responsabilità per i dati derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina agli responsabilità per anni consequencesi ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
• Non après mai il prodotto (vano batteria escluso): L'apparecchio può contener componenti la cui tensione è estremamente pericolosa. Lasciarefare riparazioni o modifiche esclusivamente a personale esperto.
• Batterie: conservare le batterie fuori alla portata dei bambini. Consegnare le batterie agli apposti centri per lo smaltimento. Non utilizzato mai in combinazione batterie nuove e vecchie o di tipo diverso. Togliere le batterie quando l'apparecchio non viene utilizzato per un lungo periodo di tempo. Inserire correttamente le batterie prestando attenzione alla polarità (+/ -): un errato posizionamento delle batterie può provocare una esplosione.
• Collegare l'alimentatore alla presa di corrente solamente dopo ave controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetta. Nonutilizzare mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivol-gersi al proprio rivenditore.

INTRODUZIONE

Congratulations per l'acquisto del Connect420 di Marmitek! è possibile collegare 5 fonti HDMI con un solo cavo al vostro (HD)TV, alla alcuna perdita di segnale o crittografia. Esempi di fonti HDMI sono:lettori HD-DVD,lettori Blu Ray,set-top box HD,PlayStation3, Xbox360, ecc. Il Connect420 supporta Full HD 1080p e 3D (quindi è adatto all'uso con le loro apparente chiature 3D) e commuta automaticamente e/o con il telecomando.

I prodotti di Marmitek sono fabbricati con la massima cura e sono di alta qualità. Vi preghiamo di leggere attendamente quello manuale e seguite le istruzioni per sfruttare tutte le possibilità di quello prodotto.

CONTENUTO DELL'IMBALLAGGIO

1x Commutatore HDMI
1x Telekomando (pila inclusa)
1x Adattore di alimentazione
1x Istruzioni per l'uso

VANTAGGI

• Adatto al collegamento contemporaneo di 5 fonti HDMI al vostro TV. Avete bisogno di un solo ingressso HDMI e non dovete mai più cancellare cavi.
• Per il collegamento di console videogiochi come PlayStation e Xbox,lettore Blu-ray, ricevitore satellitare e tutti gli altri appearecchi HDMI.
• Adatto al Full HD 1080p e tutti i formati 3D.
• Con ripetitore ed equalizzatore integrati per la correzione di un'eventuale perdita di segnale, grazie a cui è possibile collegare fino a 15 metri di cavo HDMI all'uscita.
• Commuta automaticamente e/o con il telecomando.
• Senza disturbi grazie all'alloggiamento metallico sono interferenze.
• Certificato HDMI dagli ATC (Authorized Test Centers).
• Soddisfa toutes le(norme HDCP (High-bandwidth Digital Content Protection).

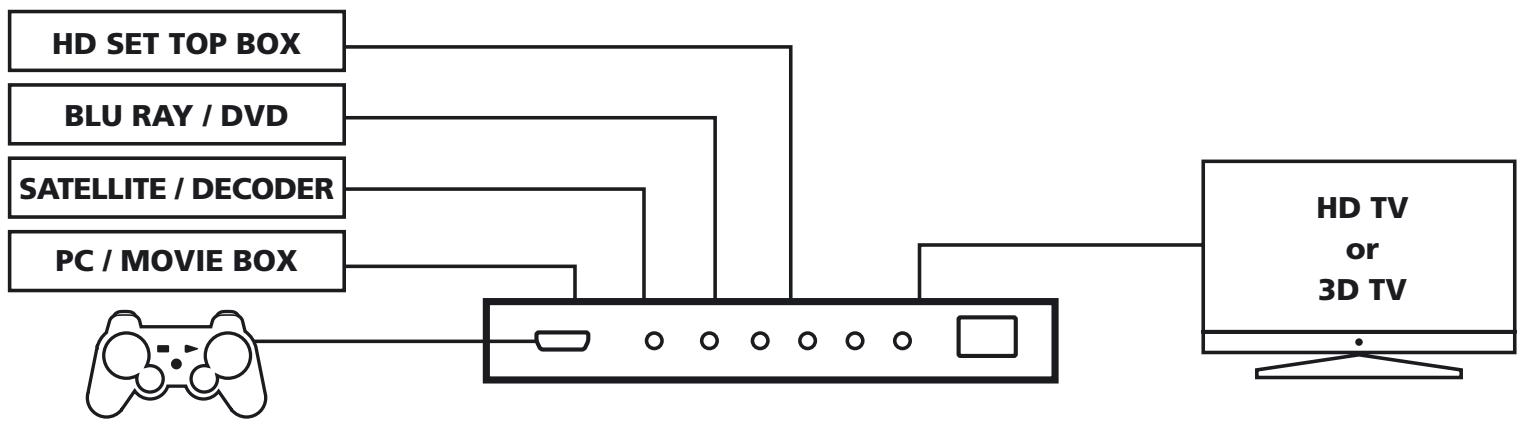

CARATTERISTICHE HDMI

Larghezza banda video 250 MHz (rende possibile la riproduzione delle immagini di 1080p, 12-bit e 60Hz)
3D (adatto all'uso con le vosre apparecchiature 3D)
- Deep Color 36-bit, (miliardi invece di milioni di colori, migliorare riproduzione di sottili differenze di gradazione e rapporto di contrasto più alto)
- Dolby TrueHD & DTS HD Master Audio (supporto audio di alta qualità)
- Lip-Sync (previene i problemi di sincronizzazione tra immagini e suono)
CEC (comandare più apparecchi 'CEC' tramite un solo telecomando).

INSTALLAZIONE

1. Collegare il cavo HDMI verso lo schermo (TV, monitor o proiettre) all'uscita HDMI ("HDMI output") del Connect420.
2. Collegare i cavi HDMI delle fonti agli ingressi HDMI ("HDMI input") del Connect420.
3. Collegare l'adattore di alimentazione al Connect420 e insereire la spina nella presa.
4. Per attivare la pila e per usare il telecomando togliere la striscia di plastica dal vano pila del telecomando.
5. Rimuovere la pellicola protettiva (dai graffiti) dal lato superiore del telecomando e dal pulsante Select sul lato anteriore del Connect420.

Consiglio per l'installazione:

Per la migliorare qualità di immagini e suono usare solo cavi HDMI High Speed® certificati.

USO

Commutazione automatica tra le fonti HDMI

Quando è attivata una delle fonti HDMI, il Connect420 commuterà automaticamente al canale di ingressso giusto. In caso di più fonti HDMI attivate il Connect420 commuterà automaticamente alla fonte attivata per ultimo.

Commento: La commutazione automatica deve essere supportata alla fonte HDMI.

Commutazione manuale tra le fonti HDMI

Con il pulsante Select sul lato anteriore del Connect420 è possibile commutare manua-mente tra le varie fonti HDMI. Oppure si può usare il telecomando per selezionare manua-mente una fonte HDMI.

L'illuminazione LED sul lato anteriore del pannello indica quale fonte è stata selezionata.

DOMANDE FREQUENTI

Manca l'immagine o il suono (o è cattivo)

Se dopo il collegamento dello switch HDMI l'immagine o il suono manca o è cattivo, provare a individuire il problema collegando uno a uno i dispositivi al vostro schermo (TV, monitor o proiettre). In tal modo si può determinare se il problema è nelle fonti HDMI, nei cavi HDMI, dello switch HDMI o quello schermo. I dispositivi HDMI che non sono stati collaudati e certificati dagli ATC (Authorized Test Centers) possono causare problemi con l'immagine e il suono.

• Controllare se l'adattatore di alimentazione del Connect420 è collegato e si trovava nella presa.
  Per la migliorare qualità di immagini e suono usare solo cavi HDMI High Speed® certificati.
  Non usare i cavi HDMI più lunghi di quanto riportato nei dati tecnici
• Sia la fonte HDMI che il vostro schermo deve supportare completamente HDMI
• Controllare se le vosre fonti HDMI, dispositivo DVI e schermo supportano la protezione anticopia HDCP (High-bandwidth Digital Content Protection).

Manca la corretta riproduzione 3D

• Controllare se è stata impostata la fonte HDMI corretta per riproduire 3D e/o se essere è stata impostata nel modo automatico.
• Sia la fonte HDMI che il vostro schermo HD devono supportare gli stessi formati 3D.
• Controllare se è corretta la riproduzione 3D collegando la fonte HDMI direttamente allo schermo HD con il cavo HDMI.

Avete fornando che non sono state risposta qui sopra? Vi preghiamo di visitare il loro sito www. marmitek.com.

DATI TECHNICI

Risoluzione

Risoluzioni HDTV supportate	480p, 576i, 576p, 720p, 1080i, 1080p
Risoluzioni PC supportate (max)	1920 x 1200
Formati 3D supportate	1080p@23.98/24Hz, 720p@59.94/60/50Hz
Massima frequenza pixel	250 MHz
Massimo bit rate	7.5Gbps (2.5 Gbps al canale)

Ingressi e uscite

Ingresso HDMI (a 19 poli femmine)	1x HDMI (lato anteriore), 4x HDMI (lato posteriore)
Uscita HDMI (a 19 poli femmine)	1 HDMI
Lunghezza massima del cavo HDMI	15 metri

Telekomando

Telekomando a infrarossi

Pila CR2025 inclusa

Custodia commutatore

Dimensioni (A x L x P)	155 x 70 x 23mm
Peso	270 g

Ambiente

Temperatura ambiente	+0 ai +40° C
Umidità ambientale	10% all'85%

Alimentazione

Ingresso esterno adattore di alimentazione:	100-240VAC @50/-60Hz
Uscita:	5VDC @ 300mA

Le caratteristiche tecniche possono essere modificate alla preavviso.

ACCESSORI

Prolunga ad infrarossi

Marmitek offre un vasto assortimento di prodotti che consentono di comandare la propria apparecchiaturaanche quando si trovina un armadio chiuso o in un'altra stanza. Ciò può avvenire con o alla cavi. Per maggiori informazioni sulle prolunghi ad infrarossi consultare il site www.marmitek.com.

Telekomando addizionale

Se volete comandare le vosre apparecchiature da vari luoghi nella vostra casa, o se volete usare un solo telecomando per tutte le vosre apparecchiature AV, scegliete un telecomando universale delleserie complete di Marmitek. Sostituiscono quasi agli telecomando che usate ora. Per ulterio

ri informazioni su quosti cosiddetti telecomandi universali consultare www.marmitek.com.
