MANUALE UTENTE Connect 540 MARMITEK

• Per evitare il pericolò di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti delsystema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina agli responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina agli responsabilità per danni consequences al ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
• Non après mai il prodotto: L'apparecchio può contener componenti la cui tension è estremamente pericolosa. Lasciarefare riparazioni o modifiche esclusivamente a personale esperto.
• Collegare l'alimentatore alla presa di corrente solamente dopo ave controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetta.Nonutilizzare mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivolgersi al proprio rivenditore.

INTRODUZIONE

Congratulations per l'acquisto del Connect 540^TM di Marmitek! Questo commutatore HDMI Matrix Switcher collega 2 schermi (HDTV o proiettre HD) con 4 fonti HDMI (lettore Blu-Ray, set-top box HD, Playstation, Xbox, etc). Contrariamenteagli splitter HDMI passivi quello è possibile essere una perdita di segnale o encrizione e conservando la qualità dell'imagine. èanche ideale per l'uso in combinazione con una prolunga HDMI (per esempio ad un'alto spazio). Il Connect 540^TM supporta Full HD 1080p e 3D (quindi è adatto all'uso con le vostre apparecchiature 3D).

I prodotti di Marmitek sono fabbricati con la massima cura e sono di alta qualità. Vi reghiamo di leggere attendamente questo manuale e di seguire le istruzioni per sfruttare tutte le possibilità di quello prodotto.

CONTENUTO

1x Commutatore HDMI Matrix
1x Telekomando (pila inclusa)
1x Cavo HDMI
1x Istruzioni per l'uso

VANTAGGI

• Per il collegamento di console videogiochi come PlayStation e Xbox,lettore Blu-ray, ricevitore satellitare e tutti gli altri apparecchi HDMI.
• Grazie all'interno commutatore matrice HDMI è possibile guardare indipendente su due schermi (HDTV o proiettre HD) un'altra fonte HDMI.
• Adatto al Full HD 1080p e tutti i formati 3D.
• Con ripetitore ed equalizzatore integrati per la correzione di un'eventuale perdita di segnale, grazie a cui è possibile collegare fino a 15 metri di cavo HDMI all'uscita.
• Senza disturbi grazie all'alloggiamo metallico sono interferenze.
• Certificato HDMI dagli ATC (Authorized Test Centers).
• Soddisfa toutes le(norme HDCP (High-bandwidth Digital Content Protection).

CARATTERISTICHE v1.3 HDMI

• Larghezza banda video 250 MHz (rende possibile la riproduzione delle immagini di 1080p, 12-bit e 60Hz)
• 3D (adatto all'uso con le vosre apparecchiature 3D)
• Deep Color 36-bit, (miliardi invece di milioni di colori, migliorare riproduzione di sottili differenze di gradazione e rapporto di contrasto più alto)
• Dolby TrueHD & DTS HD Master Audio (supporto audio di alta qualità)
• Lip-Sync (previene i problemi di sincronizzazione tra immagini e suono)
• CEC (comandare più apparecchi 'CEC' tramite un solo telecomando).

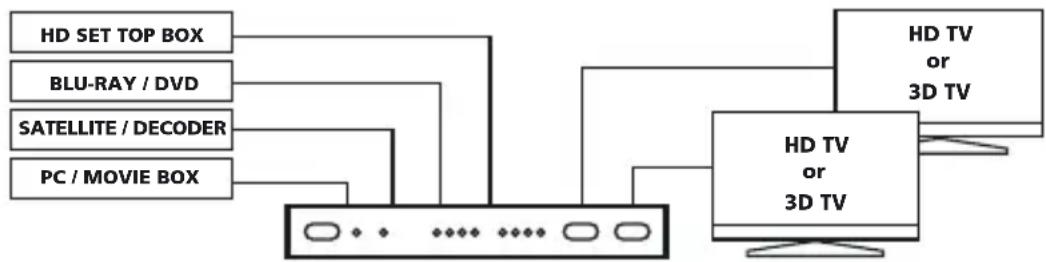

INSTALLAZIONE

1. Collegare le fonti HDMI all'ingresso dello Connect 540^TM tramite i cavi HDMI.
2. Collegate i monitor HDMI (HDTV o proiettre HD) all'uscita dello Connect 540^TM tramite cavi HDMI.
3. Collegate l'adattore di alimentazione allo Connect 540^TM e mettete la spina nella presa.
4. Per attivare la pila e per usare il telecomando togliere la striscia di plastica dal vano pila del telecomando.

Consiglio per l'installazione:

Per la migliorare qualità di immagini e suono usare solo cavi HDMI High Speed® certificati. Collegate o scollegate cautamente i cavi HDMI per prevenir cavi danneggiati.

USO

La risoluzione massima usata dipende completamente alla fonte HDMI e dai monitor HDMI collegati. La risoluzione della fonte HDMI va regolata in modo che ambedue i monitor HDMI supportino Questa risoluzione. Leggete nel manuale di uso dei dispositivi HDMI collegati quale è la massima risoluzione supportata e come si più regolarla. Dopo aver collagenati e regolati tutti i dispositivi nel modo corretto, dovete spegnere e poi riaccendere tutti i dispositivi. Scegliete l'apposto ingresso HDMI sul vostro monitor HDMI e poi vedrete su ambedue i monitor lo stesso segnale alla stessa risoluzione. Con il pulsante Select sul lato anteriore dello Connect 540^TM è possibile commutare manualmente tra le 2 fonti HDMI. Ambedue i monitor HDMI commuteranno alla stessa fonte HDMI.

Per commutare a mano tra le quattro fonti HDMI, si deve usare il telecomando o il tasto SELECT A/B sul lato anteriore del Connect 540. Con la funzione matrice è possibile selezionare su ambedue gli schermi HDMI un'altra fonte HDMI.

Consiglio per l'uso:

Per evitare problemi assicuratevi che la fonte HDMI ed i monitor supportino interamente il protocollo HDCP.

DOMANDE FREQUENTI

Mancano l'immagine e il suono (o sono di cattiva qualità) Nel caso che dopo il collegamento dello splitter HDMI manchi l'immagine o sia di cattiva qualità, cercate di risolverve il problema collegando uno per uno i dispositivi al vostro monitor (TV, schermo o proiettre). In tal modo potete determinare se il problema si trovava nelle fonti HDMI, nei cavi HDMI, quello splitter HDMI o nel monitor. I dispositivi HDMI non collaudati e certificati dagli ATC (Authorized Test Centers) possono causare problemi di immagine e suono.

• Controllate se l'adattore di alimentazione dello Connect 540^TM è stato collegato e nella presa di corrente.
• Per la migliorare qualità di immagini e suono usare solo cavi HDMI High Speed® certificati.
• Non usate cavi HDMI più lunghi di quello significato nei dati tecnici.
• Controllate se i cavi e/o le spine HDMI non sono stati danneggiati.
• Sia la fonte HDMI che il vostro monitor devono supportare interamente HDMI.
• Controllate se le vosre fonti HDMI e monitor supportano la protezione anticopia HDCP (High-bandwidth Digital Content Protection).

Manca la corretta riproduzione 3D

• Controllare se è stata impostata la fonte HDMI corretta per riproduire 3D e/o seessa è stata impostata nel modo automatico.
• Sia la fonte HDMI che il vostro schermo HD devono supportare gli stessi formati 3D.
• Controllare se è corretta la riproduzione 3D collegando la fonte HDMI direttamente allo schermo HD con il cavo HDMI.

Avete ulteriori domande che non sono state risposte qui sopra? Visitate

www.marmitek.com.

DATI TECHNICI

Risoluzione

Risoluzioni HDTV supportate 480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Risoluzione (max) PC supportata 1920 x 1200

Formati 3D supportate 1080p@23.98/24Hz, 720p@59.94/60/50Hz

Max. frequenza pixel 225 MHz

Velocità di trasmissione single-link (max.) 2.25 Gbps

Velocità dati video (max) 6.75 Gbps

Uscita video HDMI HDCP1.0/1.1

Ingressi euscite

Ingresso HDMI (a 19 poli, femmina) 4 HDMI

Uscita HDMI (a 19 poli, femmina) 2 HDMI

Massima lunghezza di cavo HDMI 15 metro

Custodia splitter

Temperatura ambientale +0 ai +70° C

Umidità ambientale 10% al 85%

Alimentazione

Adattore di alimentazione 100-240VAC @50-60Hz

esterno Ingresso

Uscita 5VDC @ 2A

Le caratteristica tecniche possono essere modificate alla preavviso.

OPZIONI DISPONIBILI

Prolunga ad infrarossi

Marmitek offre un vasto assortimento di prodotti che consentono di commandare la propria apparecchiaturaanche quando si trovato in un armadio chiuso o in un'altra stanza. Ciò può avenire con o alla cavi. Per maggiori informazioni sulle prolunghe ad infrarossi consultare il sito

www.marmitek.com.

Guardare ovunque

Per poter guardare il contentuto dei vostri appearecchi HD, perfino in un'altra stanza, potete scegliere le soluzioni AV con oswana fili di Marmitek. Facendo uso del ripetitore IR interno, potete commandare le appearecchiature attraverso pareti e soffitti. Per ulteriori informazioni su

questi trasmettitori HDMI visitare www.marmitek.com.

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo symbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il symbolo indica che quello prodotto non deve essere smaltito insieme ai normali rifi uti domestici. è responsabilità del proprietario smaltire sia quosti prodotti sa le altre apparecchiature elettriche ed elettroniche mediatinge le specifici che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequence potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi Invitationao a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negazio nel quale avete acquistato il prodotto.

Con ciò, Marmitek BV, dichiara che il Connect 540™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva :

DIRETTIVA 2004/108/CE DEL PARLAMENTO EUROPEO E DEL CONSIGlio del 15 dicembre 2004 concernte il ravicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2006/95/CE del Parliamento europeo e del Consiglio del 12 dicembre 2006 concennte il ravicamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione

Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche
