GEBRUIKSAANWIJZING Connect 540 MARMITEK

GEBRUIKSAANWIJZING 33

SAFETYWARNINGS

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten nicht bloot aan regen of vocht. Niet naast of vlak bij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systeme hem nicht bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties,kommen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Dit product is geen spelelgoed. Buiten bereik van kinderen houden.
• Het product(nooit openmaken (m.u.v. het batterijvakje):de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Houd batterijen buiten bereik van kinderen. Lever batterijen in als Klein chemisch afval. Gebruik nooit oude en neue batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wanneer u het system langerearend nicht gebruikt. Let bij het inleggen van de batterijen op de polariteit (+/ -): verkeerd inleggen kan explosiegevaar opleveren.
• Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontrolerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.

INTRODUCTIE

Gefeliciteerd met de aankoop van de Marmitek Connect 540^TM ! Deze HDMI Matrix Switcher verbindt 2 schermen (HDTV of HD projector) met 4 HDMI bronnen (Blu-ray speler, HD settop box, Playstation, Xbox, enz). In gegenstelling tot passieve HDMI splitters kan dit zicheren enig signal- of encryptieverlies en met behoud van optimale beeldkwaliteit. Ook ideaal te gebruiken in combinatie met een HDMI verlenger (bijvooreeld maar een andere ruimte). De Connect 540^TM ondersteunt Full HD 1080p en 3D (dus geschikt voor gebruik met uw eigén 3D apparatuur).

De producten van Marmitek worden met grote zorgvuldigheid gemaakt en zichn van hoge kwaliteit. Leest u a.u.b. deze handleiding nauwlettend door en volg de instructies om optimaal te genieten van de möglichkheden van dit product.

INHOU

1x HDMI Matrix Switcher
1x Afstandsbediening (inclusief batterij)
1x Voedingsadapter
1x HDMI-kabel
1x Gebruiksaanwijzing

VOORDELEN

• Voor het aansluiten van spelcomputers zoals PlayStation en Xbox, Blu-ray speler, satellitontvanger en alle overige HDMI apparaten.
• Ingebouwde HDMI matrix switcher maakt het möglichk om op 2 schermen (HDTV of HD projector) onafhankelijk van elkaar maar een andere HDMI bron te kijken.
• Geschikt voor Full HD 1080p en alle 3D formaten.
• Met ingebouwde repeater en equalizer voor het corrigeren van eventueel signaalverlies, waardoor u tot maar liefst 15 meter HDMI kabel op de uitgang kunt aansluiten.
• Storingsvrijd ood solide metalen interferentievrije kwaliteitsbehuizing.
• HDMI gecertificated door ATC (Authorized Test Centers)
• Voldoet aan de HDCP normen (High-bandwidth Digital Content Protection)

HDMI EIGENSCHAPPEN

• Videobandbreedte 225 MHz (maakt beeld weergave möglichk van 1080p, 12-bit en 60Hz)
• 3D (geschickt voor gebruik met uw eigeng 3D apparatuur)
• Deep Color 36-bit, (miljarden i.p.v. miljoenen kleuren, betere weergave van subtiele gradatieverschillen en hogere contrastverhouding)
• Dolby TrueHD & DTS HD Master Audio (hoge kwaliteit audio ondersteuning)
• CEC (meerdere 'CEC' apparaten bedieren met een afstandsbediening).

INSTALLATIE

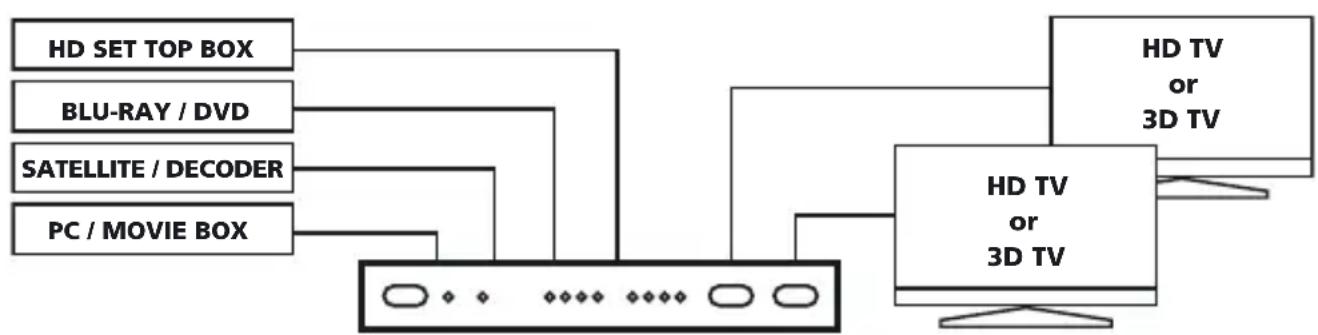

1. Sluit de HDMI bronnen aan op de "input" van de Connect 540^TM via HDMI kabels.

2. Sluit de HDMI schermen (HDTV of HD projector) aan op de "output" van de Connect 540^TM via HDMI kabels.

3. Sluit de voedingsadapter aan op de Connect 540^TM en steek de stekker in het stopcontact.

4. Trek de plastic strip uit het batterijvakje van de afstandsbediening om de batterij actief te makes en de afstandsbediening te konnen gebruiken.

Tip bij installment:

Gebruik uitsluitend High Speed HDMI® gecertificierde kabels voor de Beste beeld- en geluidskwaliteit. Gebruik weinig kracht om de HDMI kabels aan te sluiten of los te koppelen, deze können hierdoor beschadigd raken.

GEBRUIK

De maximale resolutie die gebruikt kan worden is volledig afhankelijk van de HDMI bron en de aangesloten HDMI schermen. De resolutie van de HDMI bron dient zo ingesteld te worden dat beiden HDMI schermen deze resolutie ondersteunen. Kijk in de gebruiksaanwijzing van de aangesloten HDMI apparatuur wat de maximale ondersteunde resolutie is en hoe deze ingesteld kan worden. Als alle apparatuur op de juiste manier is aangesloten en ingesteld schakel dan alle apparatuur uit en weeer aan.

Gebruik de afstandsbediening of de SELECT A/B knop op de voorkant van de Connect 540^TM om handmatig:tussen de 4 HDMI bronnen te schakelen. Doormiddel van de
matrix functie kunt u op beiden HDMI schermen een andere HDMI bron selecteren.

Tip bij gebruik:

Zorg ervoor dat de HDMI bron en schermen het HDCP protocol volledig ondersteunen om problemen te voorkomen.

Geen (of slecht) beeld en geluid

Indien u slecht of geen beeld ervaart na het aansluten van de HDMI splitter, probeer dan het probleem te achechterhalen door de apparaten eén voor eén aan te sluiten op uw scherm (TV, monitor of projector). Op deze manier kunt u bepalen of het probleem zich bevindt in de HDMI bronnen, de HDMI kabels, de HDMI splitter of het scherm. HDMI apparaten die nicht door ATC (Authorized Test Centers) getest en gecertificerd zijn konnen beeld en geluidsproblemen veroorzaken.

• Controller of de voedingsadapter van de Connect 540 is aangesloten en in het stopcontact zit.
• Gebruik uitsluitend High Speed HDMI® gecertificierde kabels voor de Beste beelden geluidskwaliteit.

• Gebruik geen HDMI kabels die langer�zijn dan gespecifieerd in de technische gegevens

• Controller of de HDMI kabels en/ of connectoren nicht beschadigd zijn

• Zowel de HDMI bron als uw scherm dient HDMI volledig te ondersteunen
• Controller of uw HDMI bronnen en scherm de kopieerbeveiling HDCP (Highbandwidth Digital Content Protection) ondersteunen.

Geen correcte 3D weergave

• Controller of de HDMI bron is ingesteld om 3D waar te gehen en/ of dat deze op automatisch staat.
• Zowel de HDMI bron als uw HD scherm要去 verzelfde 3D formaten ondersteunen.
• Controller of 3D correct wordt weergegeven door de HDMI bron direct op het HD scherm aan te sluiten met een HDMI kabel.

Heeft u vragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek.com

TECHNISCHE GEGEVENS

Resolutie

Ondersteunde HDTV Resoluties 480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Ondersteunde PC Resolutie (max) 1920 x 1200

Ondersteunde 3D formaten 1080p@23.98/24Hz, 720p@59.94/60/50Hz

Maximale Pixel Frequency (max) 225 MHz

Single link Bit Rate (max) 2.25 Gbps

Video Data Rate (max) 6.75 Gbps

Output Video HDMI HDCP1.0/1.1

In- en uitgangen

HDMI Ingang (19-pin female) 4x HDMI

HDMI Uitgang (19-pin female) 2x HDMI

Maximale HDMI kabel lenghte 15 meter

Behuizing Splitter

Afmeting (H x B x D) 260 x 110 x 25mm

Gewicht 860g

Omgeving

Omgevingstemperatuur +0 to +70^ C

Omgevingsvochtigheid 10% tot 85%

Voeding

External voedingsadapter Ingang 100-240VAC @50-60Hz

Uitgang 5VDC @ 2A

Specifications können wijzigen zonder voorafgaande melding hiervan.

OPTIONEL VERKRIJGBAAR

Infrarood verlenging

Marmitek bildet een verscheidenheid aan producten aan die het u mogelijk maakt uw apparatuur ook te bedieren wonneer deze zich in een gesloten kast of zelfs in een andere kamer bevindt. Dit kan met of zonder kabels. Meer informatie over deze zogenoemde

infraroodverlengers vindt u op www.marmitek.com.

Overall bekijken

Om de content van uw HD apparatuur overal te bekijken, zichs in een andere ruimte, kurz u kiezen voor Marmitek's bedrade of draadloze AV oplossingen. Gebruikmakend van de ingebouwde infraroodverlenger, kurz u de apparatuur bedieren door muren en vloeren. Meer

informatie over deutsche zogenoemde HDMI zenders vindt u op www.marmitek.com.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, Niet mag worden ingezameld met Niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart要去en ingezameld. U bent zich verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via deaarvoor door de landelijk ofplaatselijk overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voormeer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatselijk autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

Bij deze verkaart Marmitek BV, dat deze Connect 540^TM voldoet aan de essentièle eisen en aan de overige relevante bepalingen van Richtlijnen:

RICHTLIJN 2004/108/EG VAN HET EUROPEES PARLEMENT EN DE RAAD van 15 decanber 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidsten inzake elektromagnetische compatibiliteit

Richtlij 2006/95/EG van het Europees Parlement en de Raad van 12 decaber 2006 betreffende de onderlinge aanpassing van de wettelijke voorschriften der lidsten inzake elektrisch materiaal bestemd voor gebruik bennen bepaalde spanningsgrenzen

Richtlij 2002/95/EG van het Europees Parlement en de Raad van 27 januari 2003 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuuf
