BEDIENUNGSANLEITUNG Connect 540 MARMITEK

GEBRAUCHSANLEITUNG 9

GUIDE UTILISATEUR 15

MODO DE EMPLEO 21

MANUALE D'ISTRUZIONI 27

• Um Kurzschluss vorzubeugen, diesen Produktitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht geben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung stehen. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In diesen Fall erhmen Sie Kontakt mit ihrem Lieferanten auf.

EINFUHRUNG

Herzlichen Glückwunsch mit dem Erwerb des Marmitek Connect 540^TM .! Thiser HDMI Matrix Switch verdict 2 Bildschirme (HDTV oder HD Projektor) mit 4 HDMI Quellen (Blu-Ray Player, HD Settop Box, Playstation, Xbox usw.). Im Gegensatz zu passiven HDMI Splittern geschieht dies ohne jeglichen Signal- oder Verschlussungsverlust und unter Beibehaltung optimaler Bildqualität. Auch ideal für die Verwendung mit einer HDMI Veränderung (z.B. in einen anderen Raum). Der Connect 540^TM understands Full HD 1080p und 3D (ist also für Verwendung mit ihren eigenen 3D Geräten geeignet). Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitungitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeit eines Produktions optimal nutzen zu konnen.

2 INHALT

1 x HDMI Matrix Switch
1 x Fernbedienung (inkl. Batterie)
1 x HDMI-Kabel
1 x Gebrauchsanleitung

VORZÜGE

• Zum Anschlieben von Spielcomputern wie PlayStation und Xbox, Blu-Ray Disc, Satellitenempfänger und alle anderen HDMI Geräte.
• Eingebauter HDMI Matrix Switch erhöglich, um auf 2 Bildschirmen (HDTV oder HD Projekt) unabhängig voneinander eine andere HDMI Quelle zu sehen.
• Geeignet für Full HD 1080p und alle 3D Auflösungen.
• Mit eingebautem Repeater und Equilizer zum Abgleichen bzw. Glätten des HDMI Signals, womit ihre HDMI Kabel Übertragung auf bis zu sage und schreiben 15 Meter verlangert wird.
• Störungsfrei aufgrund des soliden, interferenzfreiem Metallgehauses.
• HDMI zertifiziert von ATC (Authorized Test Centers)
• Entspricht den HDCP Anforderungen (High Bandwidth Digital Content Protection)

HDMI v1.3 EIGENSCHAFTEN

• Videobandbreite 225 MHz (ermöglich Bildwiedergabe von 1080p, 12-BIT und 60Hz).
• 3D (geeignet für Verwendung mit ihren eigenen 3D Geräten)
• Deep Color 36-Bit (Milliarden anstatt Millionen Farben, bessere Wiedergabe von subtilen Farbwerten und höheres Kontrastverhältnis)
• Dolby TrueHD & DTS HD Master Audio (hohe Qualität Audio-Unterstützung)
• Lip-Sync (verhindert Synchronisationsprobleme zwischen Bild und Ton )
• CEC (mehrere 'CEC' Geräte mit nur einer Fernbedienung steuern).

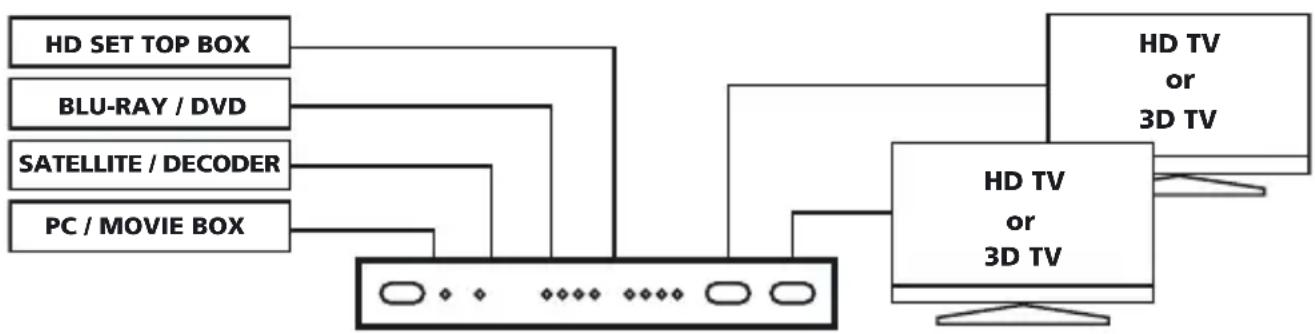

INSTALLATION

1. SchlieBen Sie die HDMI Quelle mit HDMI Kabeln an den "Input" des Connect 540^TM an.
2. SchlieBen Sie die HDMI Schirme (HDTV oder HD Projektor) über HDMI Kabel an den "Output" des Connect 540^TM an.
3. SchlieBen Sie den Speisungsadapter an den Connect 540^TM an und verbinden Sie diesen mit der Steckdose.
4. Ziehen Sie den Plastikstreifen aus dem Batteriefach der Fernbedienung, um die Batterie aktivieren und die Fernbedienung nutzen zu konnen.

Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel. Verwenden Sie weniger Kraft, um die HDMI Kabel anzuschreiben oder loszukoppeln; diese können sonst Schäden erleiden.

ANWENDUNG

Wie hoch die maximale Auflösung ist, hängt vollkommen von der HDMI Quelle und den angeschlossenen HDMI Schirmen ab. Die Auflösung der HDMI Quelle muss so eingestellt werden, dass beiden HDMI Schirme diese Auflösung unterstützen. Schauen Sie in der Gebrauchsanleitung der angeschlossenen HDMI Apparatur, welche Auflösung maximal unterstützt wird und wie diese eingestellt werden kann. Schalten Sie, wenn alles richtig angeschlossen und eingestellt ist, sümmtliche Apparatur aus und wieder an. Wahlen Sie den richtigen HDMI Eingang auf Ihr hem HDMI Schirm und Sie werden auf beiden Schirmen das gleiche Signal mit der gleichen Auflösung sehen. Mit der Select Taste an der Vorderseite des Connect 540^TM kann manuell zwischen den 2 HDMI Quellen geschaltet werden. Beide HDMI Schirme werden auf dieselbe HDMI Quelle umschalten.

Sie können mit der Fernbedienung oder der SELECT A/B Taste an der Vorderseite des Connect 540 manuell zwischen den 4 HDMI Quellen schalten. Mithilfe der Matrix Funktion können Sie an beiden HDMI Bildschirmen eine andere HDMI Quelle auswahlen.

Tipps zur Verwendung:

Um Problemen vorzubeugen acht den Sieitte darauf, dass die HDMI Quelle und Schirme das HDCP Protokoll vollständig unterstützen.

HÄUFIG GESTELLTE FRAGEN

Kein (oder schlechtes) Bild und Ton

Wenn Sie nach dem Anschlieben des HDMI Splitters kein, oder ein schlechtes Bild empfangen, versuchen Sie dann die Geräte Stück für Stück an ihren Schirm anzuschlieben (TV, Monitor oder Projektor), um zu sehen, wo das Problem liegt. Auf diese Art können Sie ermitteln ob es an den HDMI Quellen, den HDMI Kabeln, dem HDMI Splitter oder dem Schirm liegt. Nicht von ATC (Authorized Test Centers) getestete und zertifizierte HDMI Geräte können Bild- und Tonprobleme verursichen.

• Prüfen Sie, ob der Speisungsadapter des Connect 540^TM angeschlossen und mit der Steckdose verbunden ist.
• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel.

• Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten aufgeführrt.

• Überprüfen Sie die HDMI Kabel und/oder Anschlüsse auf Beschädigungen.

• Sowohl die HDMI Quelle wie Ihr Bildschirm muss HDMI vollständig unterstützen.
• Prüfen Sie, ob ihre HDMI Quellen und Bildschirm das Verschlussungssystem HDCP (High-bandwidth Digital Content Protection) unterstützen.

Keine korrekte 3D Wiedergabe

• Überprüfen Sie, ob die HDMI Quelle auf 3D Wiedergabe und/oder auf automatisch eingestellt ist.
• Sowohl die HDMI Quelle wie Ihr HD Bildschirm müssen dieselben 3D Auflösungen unterstützen.
• Überprüfen Sie, ob 3D korrekt wiedergegeben wird, indem Sie die HDMI Quelle mit einem HDMI Kabel direkt an den HD Bildschirm anschließen.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com

TECHNISCHE DATEN

Auflösung

Unterstützte HDTV Auflösungen 480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Unterstützte PC Auflösung (max.) 1920 x 1200

Unterstützte 3D Daten 1080p@23.98/24Hz, 720p@59.94/60/50Hz

Maximale Bildpunkttfrequency (max.) 225 MHz

Single Link Bitrate (max.) 2.25 Gbps

Video Datenrate (max) 6.75 Gbps

Output Video HDMI HDCP1.0/1.1

Ein- und Ausgänge

HDMI Eingang (19-Buchsenkontakt) 4 HDMI

HDMI Ausgang (19-Buchsenkontakt) 2 HDMI

Höchstlänge HDMI Kabel 15 Meter

Splitter Gehäuse

Maßangaben (H x B x T) 260 x 110 x 25mm

Gewicht 860g

Umgebung

Umgebungstemperatur +0 to +70° C

Relative Feuchte 10% bis 85%

Speisung

Externer Speisungsadapter Eingang 100-240VAC @50-60Hz

Ausgang 5VDC @ 2A

Angaben konnen, ohne vorherige Mitteilung, geändert werden.

OPTIONAL ERHÄLTLICH

Infrarotveränderung

Marmitek bietet eine Vielzahl von Produkten an, die die Bedienung ihrer Geräte ermöglich, auch wenn diese sich in einem geschlossenen Schrank oder einem anderen Raum befinden. Diese Lösungen sind mit Kabel oder kabellos erhältlich. Weitere

Informationen zu diesen Infrarotveränderungen finden Sie auf www.marmitek.com.

Überall betrachten

Wenn Sie sich den Inhalt ihrer HD Geräte überall ansehen möchten - sogar in anderen Räumen - können Sie sich für Marmiteks verdrahtete oder drahtlose AV-Anwendungen entscheiden. Mit den eingebauten Infrarotverlägerungen können Sie die Geräte durch

Wände und Decken sind durch bedierten. Weitere_infos zu diesen so genommen HDMI Sendern finden Sie auf www.marmitek.com.

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit thisem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist daraufhin, dass das Produkt von regulären Haushaltmull getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, theses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmen Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyclenträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benötigen, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handler, bei dem Sie das Produkt erworben haben.

AVERTISSEMENTS DE SECURITE

VEEL GESTELDE VRAGEN

Hiermit erklart Marmitek BV die Übereinstimmung des Gerätes Connect 540^TM den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

RICHTLINIE 2004/108/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträgelichkeit

Richtlinie 2006/95/EG des Europäischen Parlaments und des Rates vom 12. Dezember 2006 zur Angleichung der Rechtsvor - schriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmer Spannungsgrenzen

Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten
