MODE D'EMPLOI OA0201 IFM
Montageanleitung Installation Instructions Notice de Montage
efector200®
Système réflexion directe avec suppression de l'arrière-plan
OAH

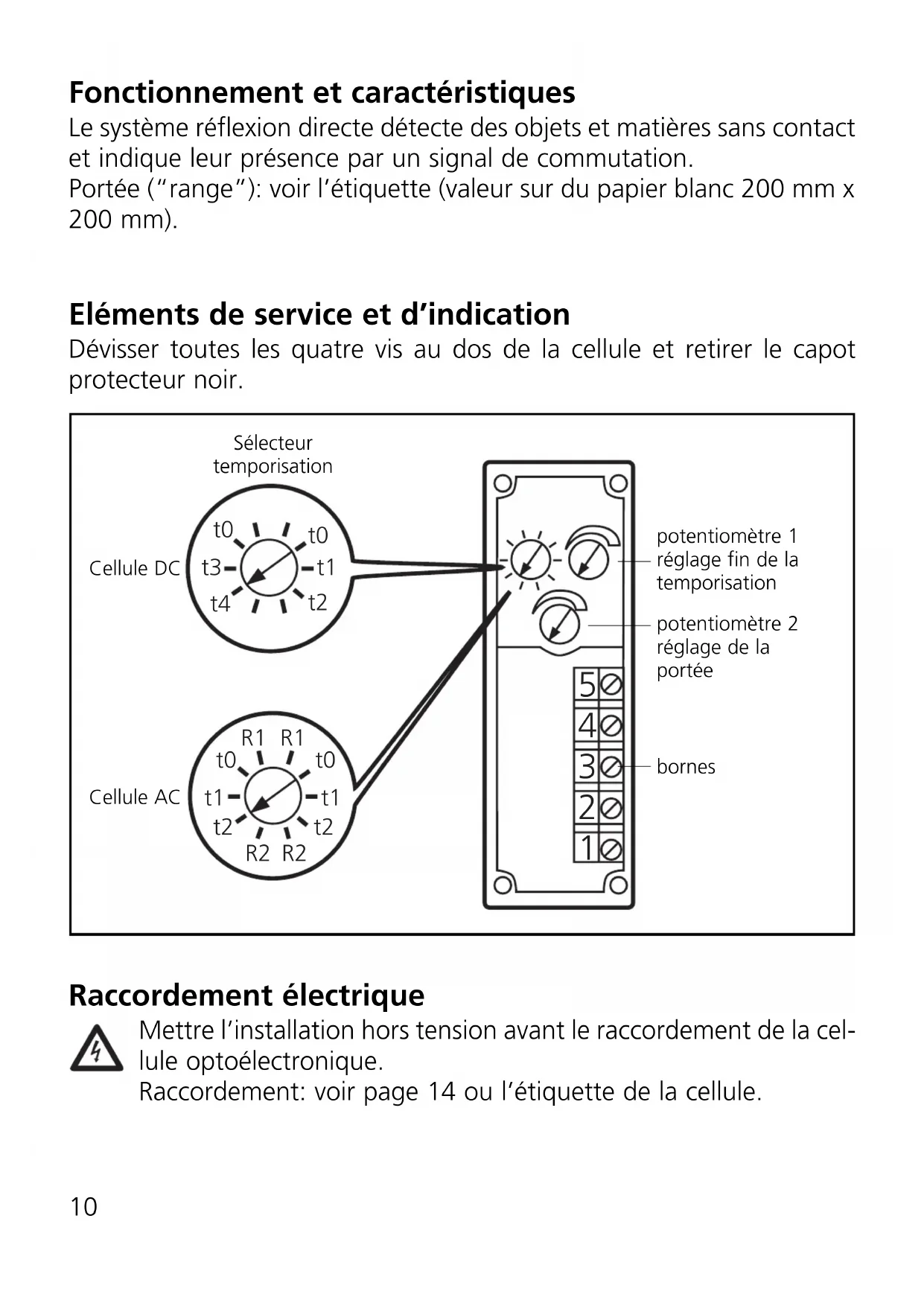

Fonctionnement et caractéristiques
Le système réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.
Portée ("range"): voir l'étiquette (valeur sur du papier blanc 200 mm x 200 mm).

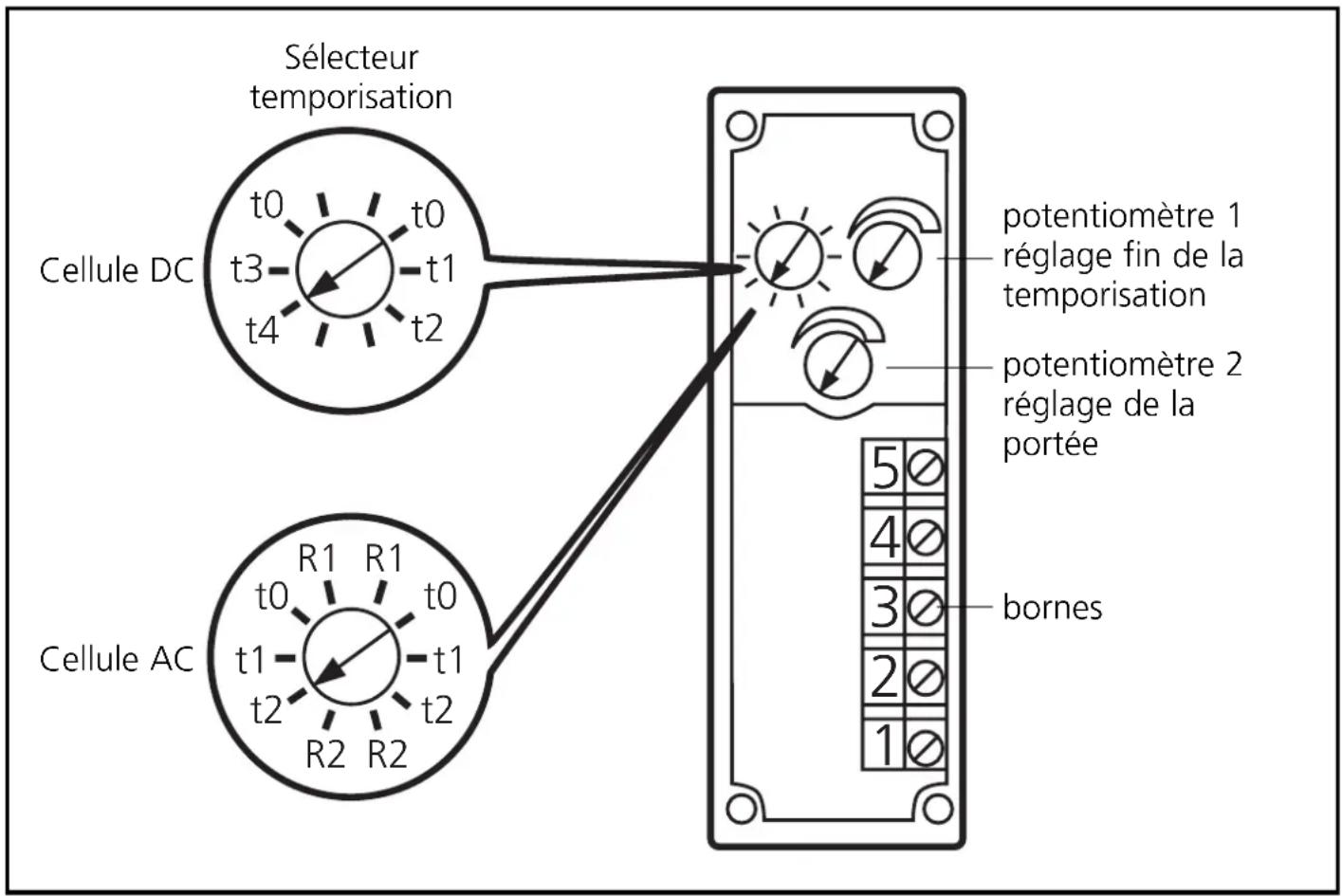

Eléments de service et d'indication
Dévisser toutes les quatre vis au dos de la cellule et retirer le capot protecteur noir.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.
Raccordement: voir page 14 ou l'étiquette de la cellule.
Montages

Orienter la cellule réflexion directe en direction de l'objet à détecter et la fixer avec une équerre de fixation.
Le mouvement des objets à détecter doit être transversal par rapport à la lentille de la cellule. En cas d'autres directions de mouvement on devrait préalablement vérifier le bon fonctionnement.
Réglage de la portée
- Régler le potentiomètre 2 à la portée minimum.
- Poser l'objet à détecter dans la zone de détection.
- Augmenter la portée jusqu'à ce que les LED brillent. (= valeur minimum, objet détecté).
- Enlever l'objet de la zone de détection (LED s'éteignent).
- Augmenter la portée jusqu'à ce que les LED brille (= valeur maximum, arrière-plan détecté).
- Réglage de la portée à une position moyenne entre les valeurs minimum et maximum.
Réglage de la temporisation et des plages de tempo- risation
Sélectionner la temporisation 1 ou 2 et la plage correspondante par le sélecteur. Régler la durée de la temporisation à l'aide du potentio-mètre 1.
| Position du Cellule AC Cellule DC sélecteur | ||
| t0 sans temporisation ans temporisation | ||
| t1 0,5 ... 12 s / temporisation 2 0,015 ... 0,3 s / temporisation 2 | ||
| t2 0,5 ... 12 s / temporisation 1 0,015 ... 0,3 s / temporisation 1 | ||
| t3 — 0,5 ... 12 s / temporisation 2 | ||
| t4 — 0,5 ... 12 s / temporisation 1 | ||
Pour la cellule AC le relais peut également être activé (position R1 du sélecteur) ou désactivé (position R2 du sélecteur).
Temporisation 1
Sélecteur t2/t4 (cellule DC) Sélecteur t2 (cellule AC)
Le signal «objet présent» est passé à la sortie de commutation avec un retard.
- Le relais est déclenché ou les sorties statique des cellules changent de potentiel après le front descendant +t.
- Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

line
| Event Type | Event Description | Value | | ---------------------- | ------------------------- | ----- | | Sortie relais | objet | 1 | | Sortie relais | 0 | 0 | | Sortie relais | borne 3 | 1 | | Sortie relais | 0 | 0 | | Sortie relais | borne 4 | 1 | | Sortie relais | 0 | 0 | | Sortie statique antivalente | objet | 1 | | Sortie statique antivalente | 0 | 0 | | Sortie statique antivalente | borne 3 | 1 | | Sortie statique antivalente | 0 | 0 | | Sortie statique antivalente | borne 4 | 1 | | Sortie statique antivalente | 0 | 0 |Temporisation 2
Sélecteur t1/t3 (cellule DC)
Sélecteur t1 (cellule AC)
Le signal «pas d'objet présent» est passé à la sortie de commutation avec un retard.
- Le relais est déclenché ou les sorties statique des cellules changent de potentiel après le front descendant +t.
- Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.
Sortie relais

Sortie statique antivalente

Fonctionnement
Vérifier le bon fonctionnement de la cellule.
Indication par LED.
- LED rouges sont allumées = réception de lumière (objet détecté).
- LED rouges clignotent = détérioration de la réception (p. ex. encrassement des lentilles, mauvais réglage).
Entrée de test (seulement pour les cellules DC)
Grâce à une impulsion externe la disponibilité du système est contrôlée en cours de fonctionnement:
En cas de réception de la lumière, c'est-à-dire un objet réfléchissant se trouve dans le faisceau, une impulsion peut être transférée à l'entrée de test. Cette impulsion interrompt l'émission de la lumière. Dans ce cas la sortie change d'état durant l'impulsion (DESACTIF → ACTIF / ACTIF → DESACTIF).
Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement.
