OW1016 - Capteur de porte/fenêtre IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de porte/fenêtre à réflexion directe (photoelectrique)
Marque	IFM
Modèle	OW1016
Dimensions (L x H x P)	Environ 34 x 22 x 54 mm
Poids	Environ 30 g
Alimentation électrique	10-30 V DC
Consommation de courant	< 50 mA (sans charge)
Type de sortie	Commutateur à 3 fils (PNP ou NPN selon câblage)
Couleurs des fils	Brun (+V), Bleu (0V), Noir (sortie)
Indicateurs LED	Verte (alimentation OK), Jaune (sortie activée), Rouge (erreur de détection), Jaune+Rouge clignotant (court-circuit ou erreur interne)
Principe de détection	Réflexion directe sur l'objet (porte/fenêtre)
Fonction de sortie	Programmable par câblage selon l'étiquette (normalement ouvert/fermé)
Distance de détection typique	Jusqu'à 200 mm (sur papier photo noir 200x200 mm)
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux et sec ; ne pas utiliser de solvants ou produits abrasifs
Sécurité	Déconnecter l'alimentation avant tout raccordement ou maintenance
Protection contre les courts-circuits	Oui (indiqué par LED jaune+rouge clignotant à 3 Hz)
Température de fonctionnement	-25°C à +60°C (estimation standard IFM)
Indice de protection	IP67 (estimation standard pour capteurs IFM)
Matériau du boîtier	Plastique (lentilles en plastique)
Pièces détachées et réparabilité	Pas de pièces détachées disponibles ; en cas de défaut, remplacer l'appareil
Informations générales	Notice disponible en PDF gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - OW1016 IFM

Comment installer le capteur OW1016 ?

Orientez le capteur vers la porte ou la fenêtre à détecter, puis fixez-le solidement. Assurez-vous que l'objet (porte/fenêtre) passe dans le faisceau de réflexion. Respectez la distance de détection maximale de 200 mm.

Comment raccorder électriquement le capteur ?

Avant tout raccordement, mettez l'installation hors tension. Connectez le fil brun (BN) à l'alimentation positive (+10-30V DC), le fil bleu (BU) au 0V, et le fil noir (BK) à l'entrée du système de contrôle. Suivez strictement les indications de l'étiquette.

Que signifient les voyants LED ?

La LED verte indique que l'alimentation est correcte. La LED jaune s'allume lorsque la sortie est commutée (détection d'objet). La LED rouge signale une erreur de détection (ex: mauvais réglage, lentilles sales). Si les LED jaune et rouge clignotent en alternance à 3 Hz, cela indique un court-circuit en sortie ; à 1 Hz, une erreur interne.

Comment nettoyer le capteur ?

Utilisez un chiffon doux et sec pour nettoyer les lentilles. N'utilisez jamais de solvants ou de produits abrasifs qui pourraient endommager les lentilles en plastique.

Quelle est la tension d'alimentation requise ?

Le capteur fonctionne sous une tension continue de 10 à 30 V DC. La consommation typique est inférieure à 50 mA sans charge.

Le capteur peut-il détecter tous types de matériaux ?

Le capteur utilise la réflexion directe. Il détecte tout objet ou matière qui réfléchit suffisamment la lumière. La distance de détection maximale est spécifiée pour un papier photo noir (200x200 mm). Pour d'autres matériaux, la portée peut varier.

Comment programmer la fonction de sortie ?

La fonction de sortie (normalement ouvert ou normalement fermé) est programmée par le câblage des fils selon les indications de l'étiquette. Consultez le schéma de câblage fourni avec le capteur.

Que faire si la LED rouge reste allumée ?

Une LED rouge fixe indique une erreur de détection. Vérifiez le bon alignement du capteur par rapport à l'objet, nettoyez les lentilles, et assurez-vous que l'objet est dans la portée. Si le problème persiste, le capteur pourrait être défectueux.

Le capteur est-il adapté à une utilisation en extérieur ?

Le capteur OW1016 a un indice de protection IP67 estimé, ce qui le rend résistant à la poussière et à l'immersion temporaire. Cependant, vérifiez les conditions exactes d'utilisation dans la notice complète.

Où puis-je trouver la notice complète du capteur ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également y poser des questions à la communauté.

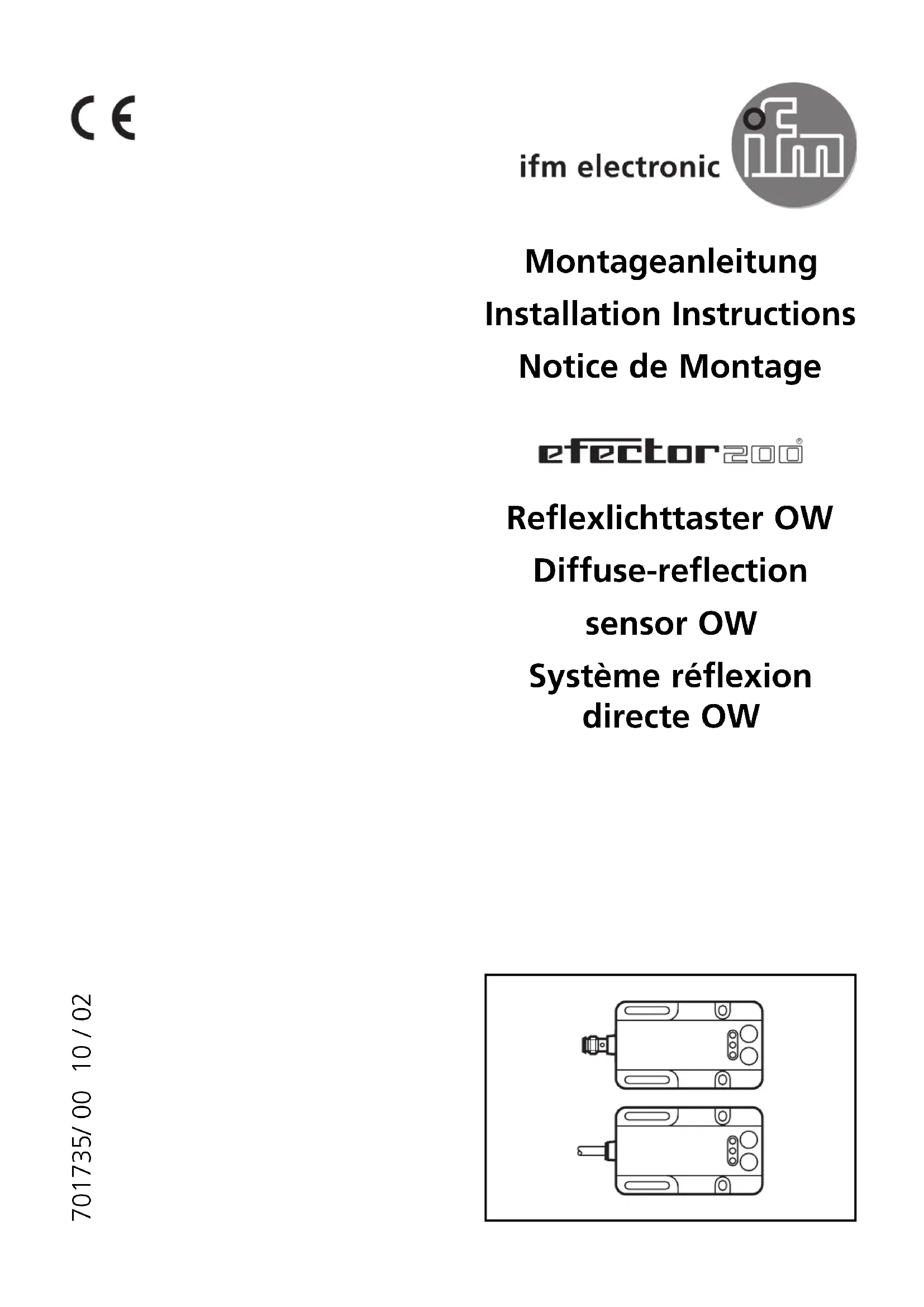

MODE D'EMPLOI OW1016 IFM

efector20

Fonctionnement et caractéristiques

Le système réflexion directe détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

(par rapport au papier photo noir 200 × 200 ~mm).

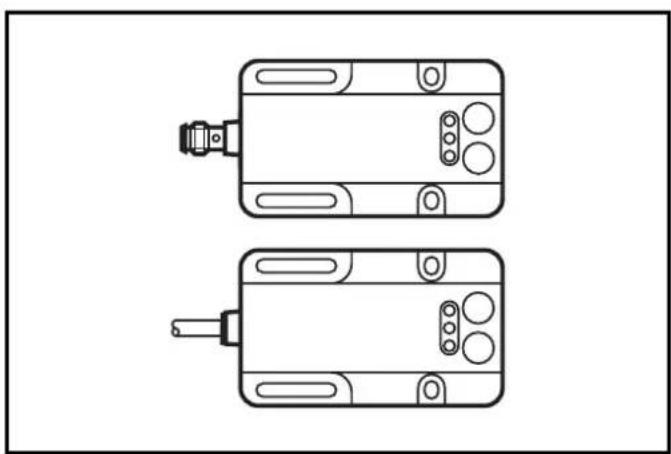

Montage

Orienter et fixer le système réflexion directe en direction de l'objet à détector.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.

Raccordement strictement selon les indications de l'étiquette.

Couleurs des fils : BN = brun, BU = bleu, BK = noir.

Programmation de la fonction de sortie par branchement selon l'étiquette.

Fonctionnement

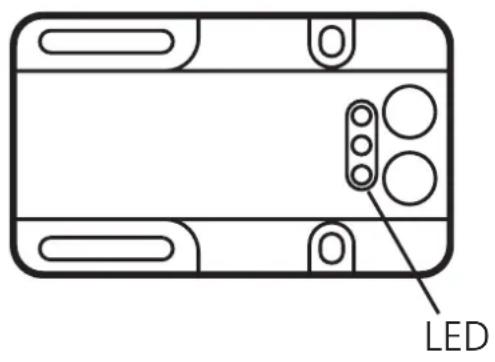

Vérifier le bon fonctionnement de la cellule grâce aux 3 LED.

LED verte	tension d'alimentation o.k.
LED jaune	sortie commutée
LED rouge	erreur lors de la détction de l'objet, par ex. mauvais réglage, encrassement des lentilles
LED jaune + rouge clignotent en alternance, 3 Hz: sortie en état de courts-circuits et glémentent en alternance, 1 Hz: erreur interne (sortie pas com-mutée)

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.
