OF5025 - Capteur de porte/fenêtre IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur photoélectrique réflex (cellule réflex)
Marque	IFM
Modèle	OF5025
Portée avec réflecteur nid d'abeille (OFR)	2 m
Portée avec système réflex à contrôle de polarisation (OFP)	800 mm
Alimentation électrique	10-30 V DC (typique)
Sortie de commutation	Transistor NPN/PNP (selon branchement), fil noir
Sortie diagnostique	Max. 10 mA
Indicateurs LED (version câble)	Verte (alimentation), jaune (sortie), clignotement pour défauts
Indicateurs LED (version connecteur)	Verte (alimentation), jaune (sortie), rouge (erreur de détection), clignotement alterné pour défauts
Réglage de sensibilité	Potentiomètre
Raccordement électrique	Par câble (brun, bleu, noir) ou connecteur
Température de fonctionnement	-25 °C à 60 °C (estimation)
Matériau du boîtier	Plastique (estimation)
Indice de protection	IP67 (estimation)
Dimensions approximatives	30 x 30 x 15 mm (estimation)
Entretien	Nettoyer les lentilles régulièrement
Sécurité	Débrancher l'alimentation avant tout raccordement
Accessoires fournis	Équerre de fixation, écrous

FOIRE AUX QUESTIONS - OF5025 IFM

Quelle est la portée du capteur OF5025 ?

Avec un réflecteur nid d'abeille (OFR), la portée est de 2 m. Avec un système réflex à contrôle de polarisation (OFP), elle est de 800 mm.

Comment raccorder le capteur ?

Débranchez l'alimentation avant tout raccordement. Suivez les couleurs des fils : brun (BN) pour l'alimentation positive, bleu (BU) pour le négatif, noir (BK) pour la sortie de commutation. Raccordez selon l'étiquette du capteur.

Que signifient les LED sur le capteur ?

Pour la version câble : LED verte = alimentation OK, LED jaune = sortie commutée. Clignotement à 3 Hz = court-circuit, à 1 Hz = erreur interne. Pour la version connecteur : LED rouge supplémentaire indique une erreur de détection (mauvais réglage, lentilles sales). Clignotement alterné jaune/rouge : défauts.

Comment régler la sensibilité du capteur ?

Utilisez le potentiomètre situé sur le capteur (repéré 2 sur le schéma). Tournez-le pour ajuster la sensibilité en fonction de la distance et de l'objet à détecter.

Quel type de réflecteur utiliser ?

IFM recommande un réflecteur nid d'abeille de diamètre 80 mm pour une portée de 2 m, ou une bande adhésive réflex pour des distances plus courtes. Le système réflex avec contrôle de polarisation nécessite un réflecteur adapté.

Le capteur peut-il détecter des objets transparents ?

Oui, grâce au contrôle de polarisation (version OFP), il peut détecter des objets réfléchissants ou transparents, comme du verre ou du plastique.

Comment entretenir le capteur ?

Nettoyez régulièrement les lentilles avec un chiffon doux et sec pour éviter toute accumulation de poussière ou de saleté qui pourrait réduire la portée.

Quelle est la tension d'alimentation recommandée ?

Le capteur fonctionne typiquement sous 10-30 V DC. Vérifiez les spécifications sur l'étiquette du produit pour la plage exacte.

Que faire si la LED rouge reste allumée ?

Cela indique une erreur de détection : vérifiez l'alignement du capteur avec le réflecteur, nettoyez les lentilles, ou ajustez la sensibilité. Si le problème persiste, le capteur peut être défectueux.

Le capteur est-il adapté à une utilisation en extérieur ?

Le boîtier est probablement IP67 (résistant à l'eau et à la poussière), mais vérifiez la fiche technique. Évitez une exposition directe à la pluie ou à des températures extrêmes.

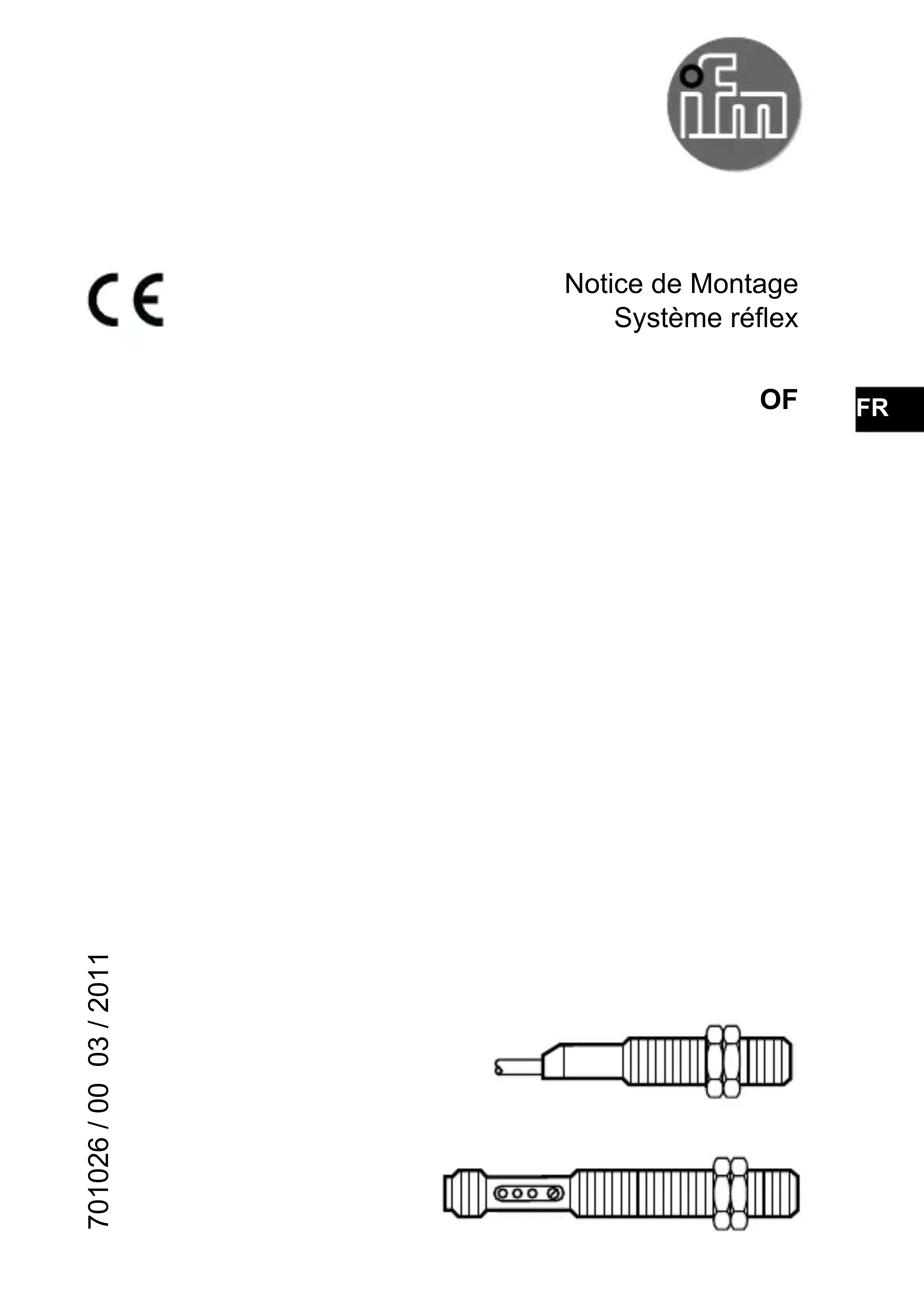

MODE D'EMPLOI OF5025 IFM

1 Fonctionnement et caractéristiques

En liaison avec un reflecteur «nid d'abeille» ou une bande adhésive réflex ce système réflex déetecte des objets et de matières sans contact et indique leur présence par un signal de commutation.

Portée OFR ....: 2 m; portée OFP ... (système réflex avec contrôle de polarisation): 800 mm; (valeurs sur un reflecteur «nid d'abeille» Ø 80 mm).

2 Montage

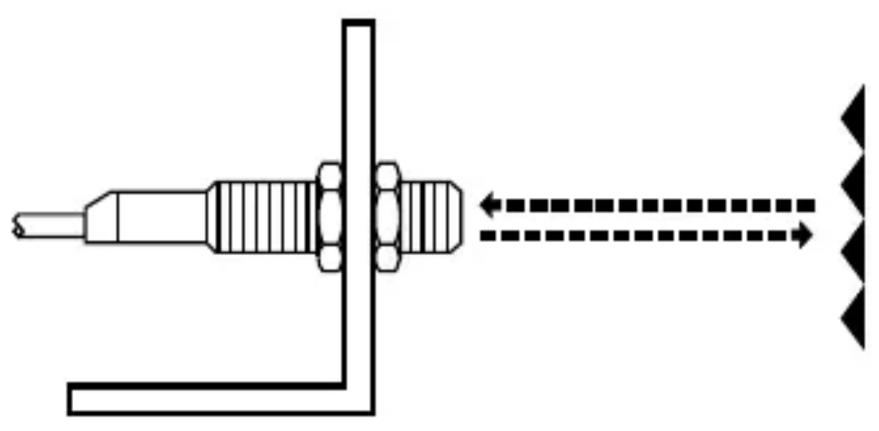

Fixer le reflecteur / la bande adhésive réflex. Orienter la cellule réflex et la monter avec une équerre de fixation; utiliser les écrous fournis pour une fixation optimale. Portée optimale seulement avec une orientation précise.

3 Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.

Raccordement strictement selon les indications de l'étiquette.

Couleurs des fils: BN = brun, BU = bleu, BK = noir

Programmation de la fonction de sortie par branchement selon l'etiquette.

Charge de la sortie diagnostique (fc output): 10 mA maxi.

4 Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et (dans le cas des cellules avec raccordement par connecteur) par sortie diagnostique.

cellule avec raccordement par cable	cellule avec raccordement par connecteur
1 2 - - +	1 2 - - +
1: LEDs 2: potentiametre de réglage sensibilité

cellule avec raccordement par cable

LED verte tension d'alimentation o.k.
LED jaune sortie commutée	clignotent, 3 Hz: sortie en état de courts-circuits clignotent, 1 Hz: erreur interne (sortie pas commutée)

cellule avec raccordement par connecteur

LED verte tension d'alimentation o.k.

LED jaune sortie commutée

LED rouge erreur lors de la détction de l'objet, par ex. mauvais réglage, encrassement des lentilles

LED jaune + rouge clignotent en alternance, 3 Hz: sortie en état de courts-circuits clignotent en alternance, 1 Hz: erreur interne (sortie pas commutée)

5 Entretien

Les lentilles de la cellule doivent etre dégagées de tout encrassement.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
