Type de produit	Détecteur reflex à ultrasons sans IO-Link
Marque	IFM
Modèle	UGR503
Catégorie	Capteur de porte/fenêtre
Alimentation	10–30 V DC (estimation)
Portée maximale	Jusqu'à 300 mm avec réflecteur en acier ≥ 300 mm
Type de détection	Ultrasons
Sortie	2 sorties de commutation (normalement ouverte/fermée, programmable)
Indications LED	LED jaune (état sortie), LED verte (écho)
Réglage	Bouton d'apprentissage pour configuration et calibration
Fonctions	Détection d'objets, inversion de sortie, restauration des réglages usine
Matériau du boîtier	Métal (selon UL 508)
Indice de protection	Non spécifié, usage industriel typique IP67 (estimation)
Distance minimale au réflecteur	Respecter les distances minimales (voir fiche technique)
Raccordement électrique	Mise hors tension avant raccordement
Montage	À l'aide d'un dispositif de fixation
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Utilisation par personnel qualifié, respect des consignes
Pièces détachées	Aucune pièce détachable, appareil non réparable
Informations générales	Notice disponible sur ifm.com, modèle UGR502 également compatible

FOIRE AUX QUESTIONS - UGR503 IFM

Comment installer le capteur UGR503 ?

Fixez l'appareil à l'aide d'un dispositif de fixation adapté. Respectez une distance minimale de 12,7 mm entre le capteur et les parties sous tension non isolées (pour boîtier métallique). Assurez-vous que le réflecteur est orienté face au capteur dans la zone de détection.

Comment régler le capteur par rapport au réflecteur ?

Appuyez sur le bouton d'apprentissage pendant 2 à 6 secondes pour entrer en mode programmation (LED jaune clignotante à 1 Hz). Orientez le réflecteur face au capteur, puis appuyez brièvement (1 s) sur le bouton. Les LED clignotent à 2,5 Hz pour confirmer le réglage.

Comment inverser le comportement des sorties ?

Appuyez sur le bouton d'apprentissage pendant plus de 6 secondes. Les LED d'état jaunes clignotent rapidement (>10 Hz) puis brièvement (>4 Hz), indiquant que la fonction de sortie est inversée (normalement ouverte devient normalement fermée et vice-versa).

Comment restaurer les réglages usine ?

Orientez le capteur de manière à ce qu'aucun écho ne soit reçu (LED écho verte éteinte). Entrez en mode programmation (appui 2-6 s), puis appuyez brièvement (1 s) sur le bouton. Les LED d'état clignotent brièvement à 4 Hz pour confirmer la restauration.

Que signifie le clignotement de la LED verte ?

La LED verte clignote en cas de court-circuit à la sortie. Vérifiez le câblage et la charge connectée.

Que faire si la LED jaune est éteinte alors qu'un objet est détecté ?

Vérifiez l'orientation du réflecteur et la configuration de la sortie (normalement ouverte/fermée). Si la sortie est configurée en normalement fermée, la LED est éteinte lorsque la sortie est active. Consultez le mode d'emploi pour le réglage.

Quelle est la portée maximale du capteur ?

La portée maximale est de 300 mm avec un réflecteur en acier d'au moins 300 mm de côté. Pour d'autres réflecteurs, la portée peut varier.

Le capteur est-il adapté à une utilisation en extérieur ?

Le manuel ne spécifie pas d'utilisation extérieure. Pour une protection contre les intempéries, un indice IP67 est probable mais non garanti. Consultez la fiche technique sur ifm.com.

Comment nettoyer le capteur UGR503 ?

Utilisez un chiffon sec et non abrasif. N'utilisez pas de solvants ou de produits chimiques agressifs qui pourraient endommager le boîtier.

Où trouver des informations supplémentaires ou de l'aide ?

Consultez le site ifm.com pour les données techniques détaillées, les fiches techniques et les notices téléchargeables. Vous pouvez également poser une question sur la page de la notice.

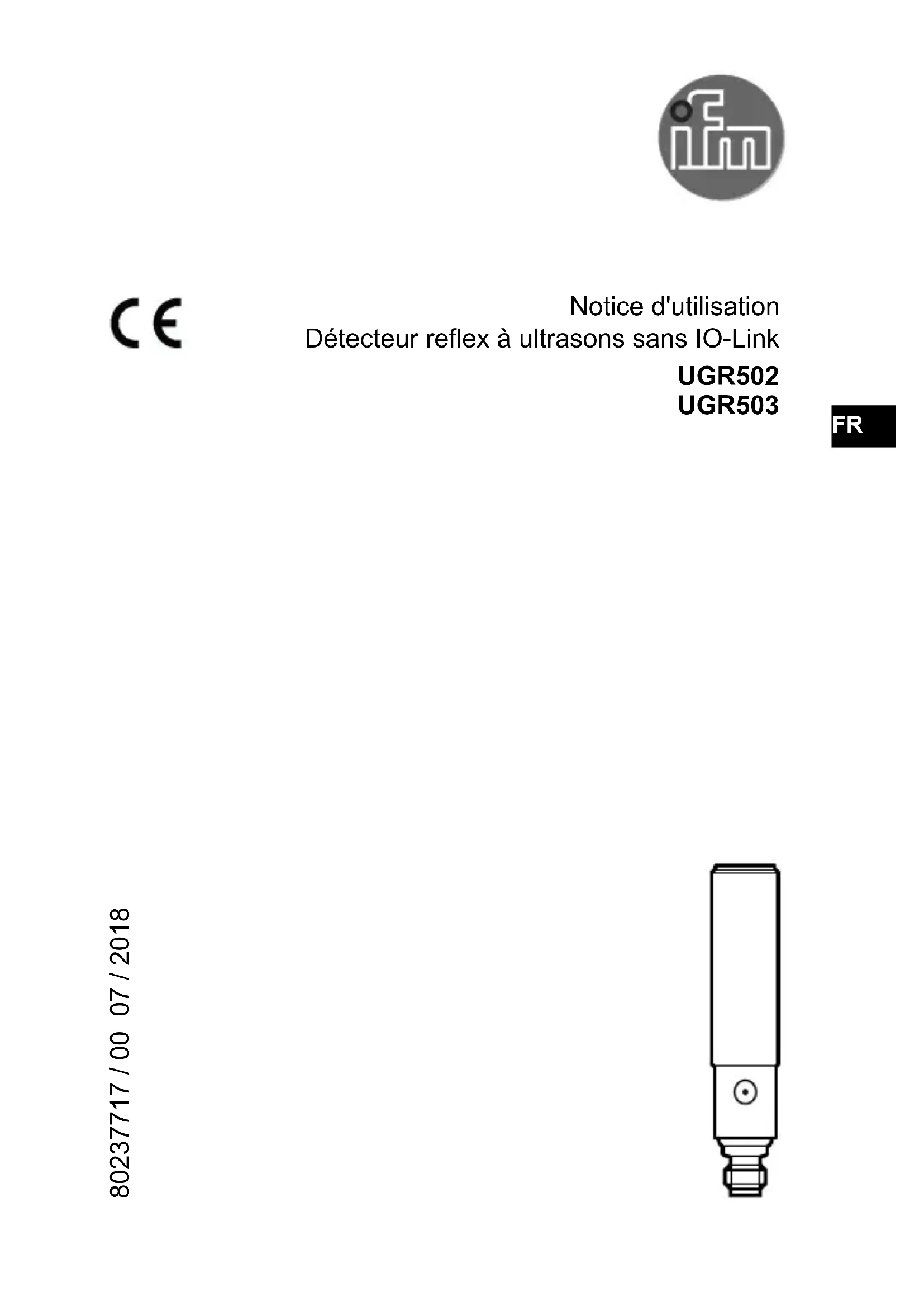

MODE D'EMPLOI UGR503 IFM

Notice d'utilisation

Detecteur reflex à ultrasons sans IO-Link

UGR502

UGR503

FR

1 Remarque préliminaire

1.1 Explication des symboles

Action à faire

Retour d'information, résultat
Récurrence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Fonctionnement et caractéristiques

Detecteur à ultrasons pour la détction d'objects.

4 Montage

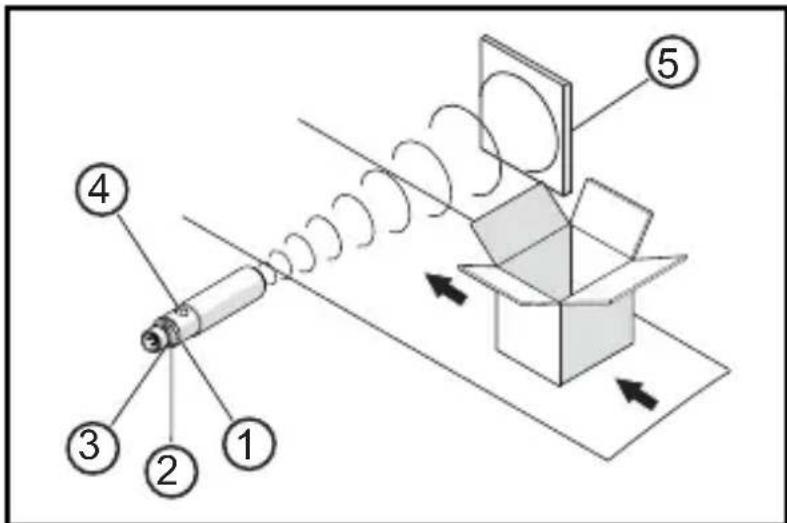

Fixer l'appareil à l'aide d'un dispositif de fixation

1/2:LED d'etat (jaune), aide au réglage et indication de sortie
3: LED écho (verte), allumée lorsque le reflecteur est détecté
4:Bouton d'apprentissage
5: Réflecteur

Les specifications du fonctionnement s'entendant pour la portée maximale et pour un reflecteur en acier deux ayant des côtes d'au moins 300 mm. La taille minimum du reflecteur dépend de la taille de l'objet.

Pour les détecteurs reflex à ultrasons respecter les distances minimales avec le reflecteur ( Fiche technique).

Pour apparéils avec boîtier métallique (selon UL 508) :

Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com Informations generales sur le montage et le fonctionnement

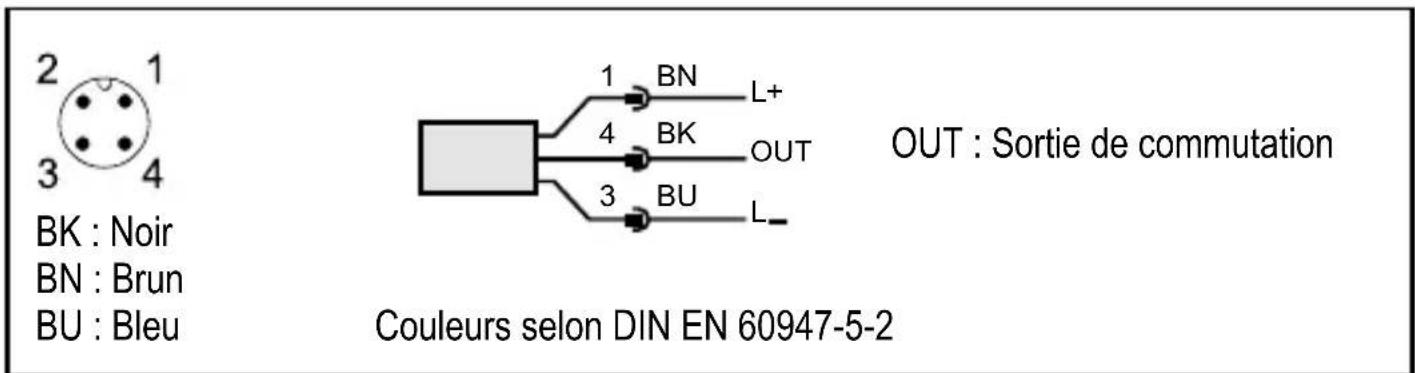

5 Raccordement électrique

Mettre l'installation hors tension.
Raccorder l'appareil :

6 Réglages

Le réglage et le paramétrage de l'appareil sont effectuels via le bouton d'apprentissage ( 6.1) .

6.1 Bouton d'apprentissage

6.1.1 Demarrer le mode de programmation

Appuyer sur le bouton d'apprentissage pendant 2 s...6 s.

Les LED d'etat 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil returne au réglage précédent.

6.1.2 Régler l'appareil par rapport au reflecteur

Après l'orientation du reflecteur sur le détecteur, ce dernier est prét à l'emploi.

Démarrer le mode de programmation ( 6.1.1) .

Orienter le reflecteur sur l'appareil (fig. 1).
Appuyer sur le bouton d'apprentissage pendant 1 s.

Les LED d'etat 1/2 jaunes clignotent (2,5 Hz), le réglage est terminé.

6.1.3 Inverser le comportement des sorties

Appuyer sur le bouton d'apprentissage >6 s.

Les LED d'etat 1/2 jaunes clignotent (> 10 Hz).
Les LED d'etat 1/2 jaunes clignotent brievement (>4Hz)
La fonction de sortie est inversée.

6.1.4 Restaurer les réglages usine

Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.
Démarrer le mode de programmation ( 6.1.1) .

Appuyer sur le bouton d'apprentissage pendant 1 s.

Les LED d'etat 1/2 jaunes clignotent brievement (4 Hz), les réglages usine sont restaurés.

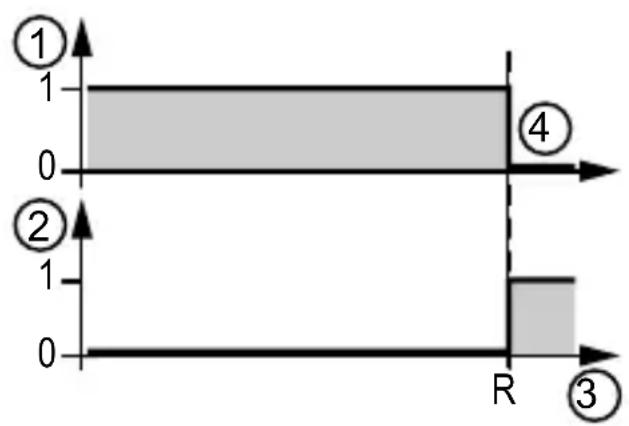

Si le faisceau ultrasonore est interrompu par un objet, les signaux de sortie suivants sont fournis :

Fig. 1:

Signal de commutation lorsque le faisceau est interrompu par un objet.

R: Position du reflecteur
E:Zone de détention
1: Signal de sortie
2: Signal de sortie inversé

3: Distance à l'objet
4: Réglage usine (portée max. selon la fiche technique)

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED (independant de la configuration des sorties programmée):

LED d'etat 1/2 jaunes ALLUMEES Sortie de commutation est active.

LED écho verte ALLUMÉE L'écho est reçu.

LED écho verte clignote Court-circuit à la sortie.

Le reflecteur est en dehors de la zone de détction.

LED écho verte ÉTEINTE.
Avec fonction normalement ouverte = sortie de commutation active.

Avec fonction normalement fermé = sortie de commutation inactive.

Données techniques et informations supplémentaires sur www.ifm.com.
