Type de produit	Capteur de porte/fenêtre
Marque	IFM
Modèle	ENC03A
Catégorie	Capteur pour zones à risque d’explosion (Ex)
Dimensions approximatives	50 x 20 x 20 mm (connecteur M12)
Poids approximatif	50 g
Type de connecteur	M12
Alimentation	Via circuit en sécurité intrinsèque : Ui ≤ 30 V DC, Ii ≤ 1 A, Pi ≤ 1 W (groupe II) / 750 mW (groupe IIIC, Ta max 40°C)
Fonctions principales	Détection d’ouverture/fermeture de porte ou fenêtre, adapté aux atmosphères gazeuses et poussiéreuses
Homologation ATEX	II 1G / 2G (gaz) et II 1D (poussières) - Certificat BVS 11 ATEX E 009 X
Homologation IECEx	IECEx BVS 11.0002 X
Marquage de zone	Ex ia IIB/IIC T6/T5 Ga/Gb ; Ex ia IIIC/IIIB T85°C/T95°C Da
Température ambiante	-25…80 °C (T6) / -25…90 °C (T5)
Entretien	Ne pas modifier ; aucune réparation possible. Contacter le fabricant en cas de défaut.
Nettoyage	Protéger contre les fortes charges électrostatiques. Nettoyer avec un chiffon antistatique sec.
Montage	Réservé au personnel compétent. Vérifier le marquage Ex et respecter les réglementations nationales.
Pièces détachées et réparabilité	Non réparable par l’utilisateur. Aucune pièce détachée disponible. Remplacer l’ensemble en cas de panne.

FOIRE AUX QUESTIONS - ENC03A IFM

Qu'est-ce que le capteur IFM ENC03A ?

Le IFM ENC03A est un capteur de porte/fenêtre conçu pour une utilisation dans les zones à risque d'explosion (atmosphères gazeuses et poussiéreuses). Il est certifié ATEX et IECEx en sécurité intrinsèque.

Dans quelles zones peut-on utiliser ce capteur ?

Il est adapté aux zones de catégorie 1G (atmosphère gazeuse), 2G et 1D (atmosphère poussiéreuse). Les marquages détaillés sont : Ex ia IIB/IIC T6/T5 Ga/Gb et Ex ia IIIC/IIIB T85°C/T95°C Da.

Comment installer le capteur ENC03A ?

L'installation doit être réalisée par du personnel compétent. Il faut vérifier que le marquage Ex correspond à l'application. Les connecteurs M12 doivent être protégés contre les fortes charges électrostatiques et les câbles posés de façon fixe.

Quelles sont les conditions d'alimentation ?

Le capteur doit être raccordé à un circuit en sécurité intrinsèque respectant : Ui ≤ 30 V DC, Ii ≤ 1 A, Pi ≤ 1 W (groupe II) ou 750 mW (groupe IIIC, Ta max 40°C).

Que faire en cas de défaut du capteur ?

Le produit ne peut pas être réparé. En cas de défaut, contacter le fabricant pour un remplacement. Toute modification est interdite.

Comment entretenir le capteur ?

Il n'y a pas d'entretien spécifique. Protéger les connecteurs M12 contre les chocs et l'électricité statique. Nettoyer avec un chiffon antistatique sec si nécessaire.

Quelle est la température d'utilisation ?

La température ambiante admissible est de -25 °C à 80 °C pour le marquage T6, et -25 °C à 90 °C pour le marquage T5.

Le capteur est-il compatible avec tous les types de portes/fenêtres ?

Oui, il détecte l'ouverture et la fermeture de tout vantail (porte, fenêtre, trappe) grâce à un contact magnétique intégré. Il convient aux environnements industriels Ex.

Quels sont les documents fournis avec le capteur ?

La notice d'utilisation et le mode d'emploi sont disponibles gratuitement au format PDF. Vous pouvez également demander les fiches techniques et les certificats ATEX/IECEx au fabricant.

Comment raccorder plusieurs capteurs sur un même circuit ?

Si plusieurs circuits en sécurité intrinsèque sont raccordés, la tension différentielle ne doit pas dépasser 30 V. Les câbles doivent être protégés contre l'endommagement et les extrémités non utilisées mises dans une boîte IP20 minimum hors zone Ex.

MODE D'EMPLOI ENC03A IFM

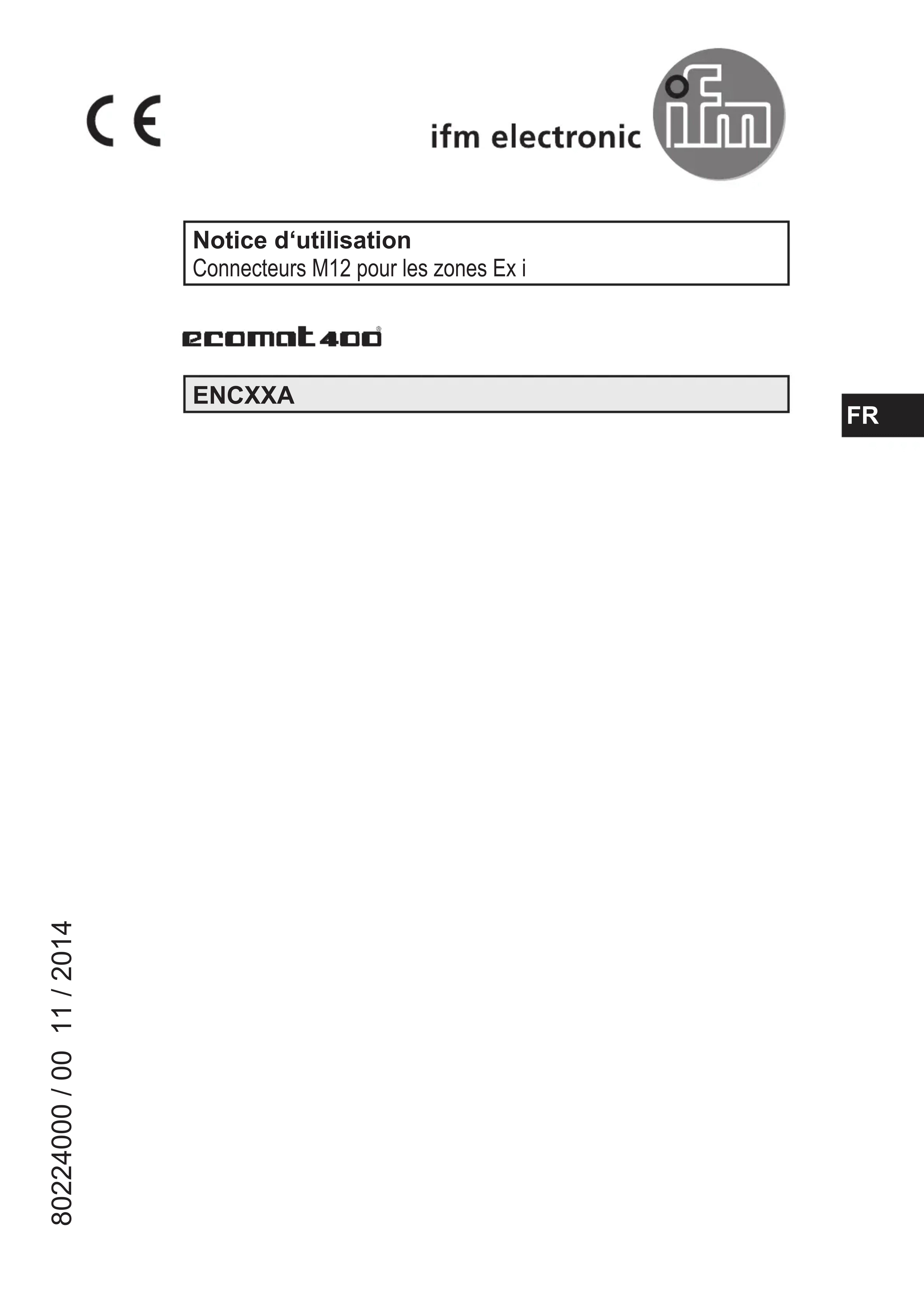

Notice d'utilisation

Connecteurs M12 pour les zones Ex i

ecomot400

ENCXXA

Notice d'utilisation (partie concernant la sécurité / la protection Ex) Instructions pour l'emploi sur dans les zones à risque d'explosion

Fonctionnement et caractéristiques

• Emploi dans les zones à risque d'explosion selon la classification

II 1G	groupe II, catégorie 1G, apparèils pour l'atmosphère gazeuse
II 2G	groupe II, catégorie 2G, apparèils pour l'atmosphère gazeuse

Les exigences des normes CEI60079-0 et CEI60079-11 sont respectées.

• Emploi dans les zones à risque d'explosion selon la classification

II 1D

groupe II, catégorie 1D, appareils pour l'atmosphère poussièreuse

Les exigences des normes CEI60079-0 et CEI60079-11 sont respectées.

Certificat d'examen CE de type

BVS 11 ATEX E 009 X

Certificat d'examen CEI Ex de type

IECEx BVS 11.0002 X

• Marquage

ExII 1G Ex ia IIB T6 Ga Ta: -25...80°C

ExII 2G Ex ia IIC T6 Gb

ExII 1D Ex ia IIIC T85°C Da comme alternative

ExII 1D Ex ia IIIB T85°C Da

ExII 1G Ex ia IIB T5 Ga Ta: -25...90°C

ExII 2G Ex ia IIC T5 Gb

ExII 1D Ex ia IIIC T95°C Da comme alternative

ExII 1D Ex ia IIIB T95°C Da

• Raccordement seulement aux circuits en sécurité intrinsique qui ne dépassent pas les valeurs maximales suivantes :

Ui 30 V DC
li 1 A
Pi groupe II 1 W
Pi groupe IIIB 1 W
Pi groupe IIIC	550 mW (pour Ta max. 90°C)
	650 mW (pour Ta max. 70°C)
	750 mW (pour Ta max. 40°C)

• Inductance (Li) et capacité (Ci) effectives internes maximales

Li 2 μH/m
Ci 0,1 nF/m

Montage / Mise en service

Les connecteurs M12 ne doivent être montés, raccordés et mis en service que par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les apparciels en zones à risque d'explosion.

Vérifier si la classification (voir " Marquage " ci-dessus et le marquage sur les connecteurs M12) est appropriée pour l'application.

Remarques sur l'installation / Montage

• Respecter les règlements et dispositions nationaux.
• Les règlements d'installation applicables doivent être respectés.
• Les connecteurs M12 doivent être protégés contre les fortes charges électrostatiques.
• Assurer une protection efficace des connecteurs M12 contre l'endommagement.
• Les câbles doivent être posés de façon fixe et protégés efficacement contre l'endommagement.
• Si deux circuits en sécurité intrinsèque sont raccordés, la tension différentielle ne doit pas dépasser la valeur de 30 V.
• Des fins de cable non raccordées doivent être raccordées à une boîte de raccordement d'une protection d'au moins IP 20 ou être raccordées à l'extérieur de la zone à risque d'explosion.
• Pour les données techniques voir la fiche technique.

Conditions spécifiques pour un fonctionnement sur

• Si le connecteur est utilisé dans les zones qui exigent des apparèils de la catégorie 1G, 1D ou 2D, les connecteurs et les cables doivent être montés de sorte qu'ils excluent les fortes charges électrostatiques.
• Si plusieurs circuits en sécurité intrinsèque séparés sont raccordés au connecteur fémeille, le cable doit être protégé efficacement contre un endommagement.

Maintenance / Réparation

Le produit ne doit pas etre modifier, aucune réparation n'est possible. En cas de défaut contacter le fabricant.

Vous pouvez demander les fiches techniques ou les certificates d'examen CE de type au fabricant, si besoin est.
