Type de produit	Capteur inductif encastrable
Marque	IFM
Modèle	IV5002
Catégorie	Capteur de porte/fenêtre (détecteur inductif)
Technologie de détection	Inductif sans contact
Portée nominale (Sn)	Voir étiquette sur l'appareil
Portée de travail (Sa)	0 ... (Sn × 0,81) mm
Matériaux détectés	Métaux (acier, etc.)
Montage	Encastrable, vissé sur base
Raccordement électrique	Par câble, avec presse-étoupe IP67
Alimentation (tension)	10-30 V DC (typique)
Consommation	< 15 mA (estimation)
Indice de protection	IP67
Température de fonctionnement	-25 à +70 °C (estimation)
Indicateurs LED	Verte (tension), Jaune (sortie commutée)
Type de sortie	NPN/PNP (selon version)
Fréquence de commutation	Jusqu'à 100 Hz (estimation)
Matériau du boîtier	Plastique ou laiton (non spécifié)
Dimensions (diamètre)	M12 ou M18 (typique)
Poids	Environ 30 g
Entretien	Aucun entretien nécessaire ; garder la face active propre
Normes	EN 60947-5-2 (CEM)

FOIRE AUX QUESTIONS - IV5002 IFM

Comment installer le capteur IV5002 ?

Visser le détecteur sur une base de montage. Veiller à respecter les zones de dégagement indiquées sur les figures 1 à 5 de la notice. Pour un montage encastré, la face active doit être dégagée de tout dépôt métallique.

Quel type de câble utiliser pour le raccordement ?

Utiliser un câble adapté et un presse-étoupe pour garantir l'indice de protection IP67. Suivre les instructions de l'étiquette pour le raccordement des fils.

Que signifie la LED verte allumée ?

La LED verte indique que la tension d'alimentation est appliquée au détecteur. Elle doit être allumée en fonctionnement normal.

Que signifie la LED jaune allumée ?

La LED jaune s'allume lorsque la sortie du détecteur est commutée, c'est-à-dire qu'un objet métallique est détecté dans la zone de détection.

Quelle est la portée de détection du IV5002 ?

La portée nominale (Sn) est indiquée sur l'étiquette de l'appareil. La portée de travail effective est de 0 à 0,81 × Sn mm pour de l'acier 37. Pour d'autres métaux, la portée peut être réduite.

Peut-on monter plusieurs détecteurs côte à côte ?

Oui, mais il faut respecter les distances minimales indiquées sur les figures 4 et 5 de la notice pour éviter les interférences.

Le capteur nécessite-t-il un entretien particulier ?

Non, l'appareil ne nécessite aucun entretien. Il suffit de maintenir la face active propre et exempte de dépôts métalliques ou de corps étrangers.

Comment orienter la face active après montage ?

Après avoir vissé le détecteur, retirer le cube détecteur (figure 7), orienter la face active comme souhaité, puis remettre le cube détecteur en place.

Quelles sont les normes de compatibilité électromagnétique respectées ?

L'appareil est conforme à la norme EN 60947-5-2 pour la compatibilité électromagnétique (CEM).

Que faire si la LED ne s'allume pas ?

Vérifier que l'alimentation est sous tension et correctement raccordée. Contrôler le câble et le presse-étoupe. Si le problème persiste, le détecteur peut être défectueux.

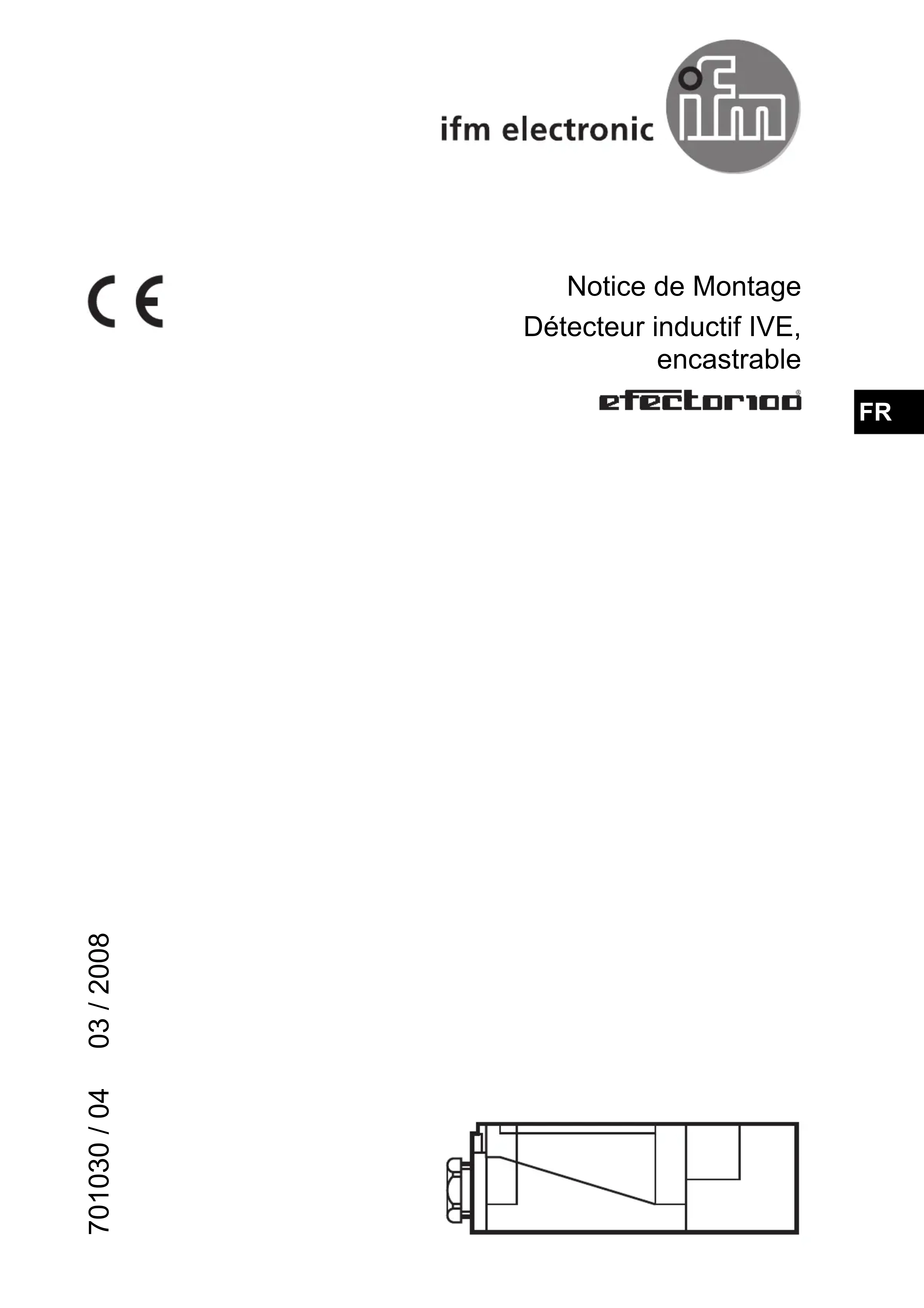

MODE D'EMPLOI IV5002 IFM

Détecteur inductif IVE,

encastrable

efector100®

Fonctionnement et caractéristiques

Ce détecteur détecte les métaux, sans contact et indique leur présence par un signal de commutation. Portée nominale ( S_n ): voir sur l'étiquette; portée de travail (Sa) 0...[ S_n x 0,81] mm; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à S_n ).

Montage

Visser le détecteur sur une base de montage. En cas de sollicitation mécanique importante, assurer que le détecteur ne se desserre pas; encastrable (fig. 1 et 2).

• Zone de dégagement autour de la face active pour montage sur bâti métallique : fig. 3.
• Distances minimales lorsque plusieurs détecteurs de la même version sont montés : fig. 4 et 5.

Raccordement électrique

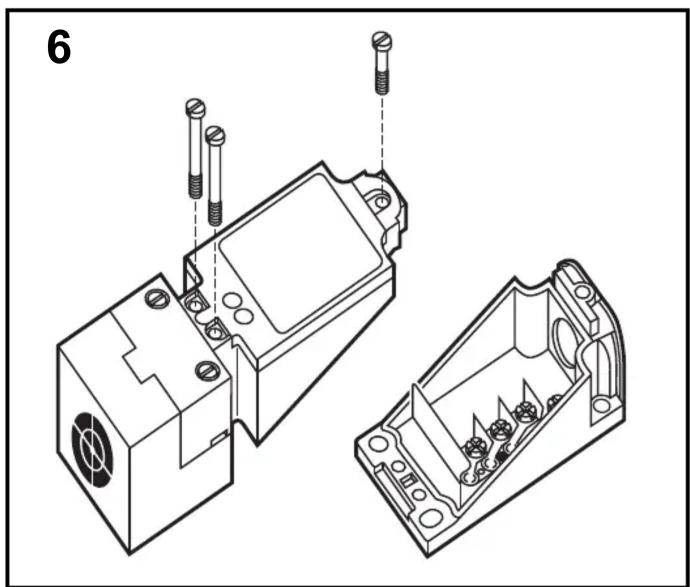

Mettre l'installation hors tension avant le raccordement du détecteur. Ouvrir le détecteur (fig. 6) ; raccorder le câble selon les instructions de l'étiquette.

Il faut utiliser un presse-étoupe pour garantir la protection IP67 (à commencer séparément).

Enlever le cube détecteur (fig. 7) ; orienter la face active et remettre le cube détecteur.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

• La LED verte est allumée lorsque la tension d'alimentation est appliquée.
• La LED jaune est allumée lorsque la sortie est commutée.

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes:

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.
