MK5054 - Capteur de porte/fenêtre IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur magnétoinductif pour vérins (porte/fenêtre)
Marque	IFM
Modèle	MK5054
Dimensions approximatives	25 x 10 x 8 mm
Poids approximatif	15 g
Alimentation	10-30 V DC
Courant de sortie	100 mA max
Type de sortie	NPN/PNP selon câblage
Vitesse de détection max	5 m/s
Distance de détection	Jusqu'à 5 mm (selon l'aimant)
Fonction principale	Détection de position du piston par aimant torique
Indication LED	Allumée lorsque la sortie est commutée
Matériau du boîtier	Plastique (estimation)
Température de fonctionnement	-25 à +70 °C
Indice de protection	IP67 (estimation)
Raccordement électrique	Câble 2 m, 4 fils (BN, BU, BK, WH)
Montage	Fixation sur vérin à corps non magnétisable
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; éviter les solvants
Sécurité	Mettre hors tension avant raccordement ; respecter les codes couleur
Pièces détachées et réparabilité	Non réparable ; remplacer l'ensemble en cas de défaut

FOIRE AUX QUESTIONS - MK5054 IFM

Comment installer le capteur MK5054 sur un vérin ?

Fixez le capteur sur le vérin à l’endroit où la position du piston doit être détectée. Assurez-vous que la face active (opposée à la LED ou marquée d’une cible) soit orientée vers l’aimant du piston. Serrez solidement sans excès.

Quelle est la tension d’alimentation du MK5054 ?

L’alimentation recommandée est de 10 à 30 V DC. Respectez la polarité : BN (brun) = +, BU (bleu) = -.

Que signifie la LED allumée sur le capteur ?

La LED est allumée lorsque la sortie est commutée, c’est-à-dire que le capteur détecte la présence de l’aimant du piston. Elle s’éteint en l’absence d’aimant.

Quelle est la vitesse maximale de détection du piston ?

Le capteur peut détecter des passages de piston jusqu’à 5 m/s. Au-delà, la détection peut être instable.

Le capteur fonctionne-t-il avec tous les vérins ?

Il est utilisable avec tous les vérins à corps non magnétisable (acier inoxydable, aluminium, plastique) et équipés d’un aimant torique sur le piston.

Comment câbler le capteur MK5054 ?

Les couleurs des fils sont : BN (brun) = alimentation +, BU (bleu) = alimentation -, BK (noir) = sortie normalement ouverte, WH (blanc) = sortie normalement fermée (selon schéma). Mettez l’installation hors tension avant toute connexion.

Quels sont les dimensions du capteur ?

Les dimensions approximatives sont 25 x 10 x 8 mm (L x l x h). Le poids est d’environ 15 g avec le câble.

Le capteur est-il résistant à l’eau ?

Oui, l’indice de protection est estimé à IP67, ce qui le rend protégé contre la poussière et l’immersion temporaire. Cependant, évitez une immersion prolongée.

Comment nettoyer le capteur MK5054 ?

Utilisez un chiffon sec et doux pour enlever la poussière. N’utilisez jamais de solvants, d’alcool ou de produits abrasifs qui pourraient endommager le boîtier.

Le capteur est-il réparable ?

Non, le capteur n’est pas réparable. En cas de dysfonctionnement, il doit être remplacé entièrement. Aucune pièce détachée n’est disponible.

MODE D'EMPLOI MK5054 IFM

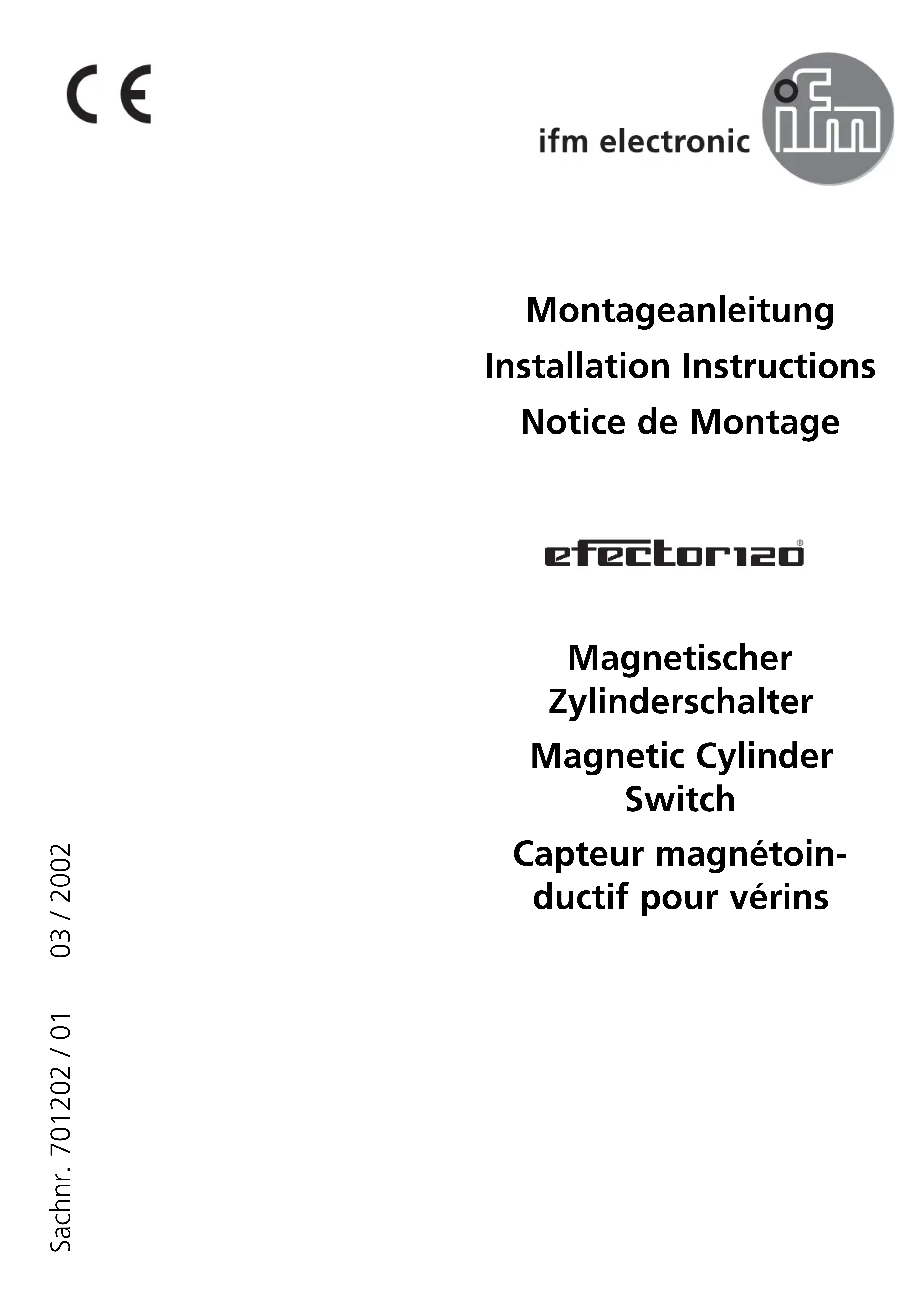

Montageanleitung installation instructions notice de montage

efector120®

Capteur magnétoinductif pour vérins

Emploi prescrit par les usages

Le capteur pour vérins signale la position du piston d'un vérin. Le capteur pour vérins détecte l'aimant torique du piston du vérin quand celui-ci passe à proximité et signale cela par une commutation.

• Vitesse de passage du piston jusqu'à 5m/s. - Utilisable avec tous les vérins à corps non magnétisable.

piston du vérin avec aimant torique paroi du vérin

Montage

Fixer le capteur sur le vérin à l'endroit où la position du piston doit être détectée. Fixer solidement le capteur.

La face active se trouve à l'opposé de la LED ou alors elle est marquée avec une cible (

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l'étiquette. Couleur des fils pour capteurs avec sortie sur câble: BN = brun, BU = bleu, BK = noir, WH = blanc.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

La LED est allumée lorsque la sortie est commutée.
