Produkttyp Tür-/Fenstersensor mit Direktreflexion und Hintergrundunterdrückung
Marke IFM
Modell OA0201
Kategorie Tür-/Fenstersensor
Abmessungen (ca.) 50 mm × 50 mm × 20 mm
Gewicht (ca.) 100 g
Spannungsversorgung 10-30 V DC oder 24-240 V AC (je nach Modell)
Reichweite Bis zu 2 m (auf weißem Papier 200×200 mm)
Erkennungsart Berührungslos, Direktreflexion mit Hintergrundunterdrückung
Ausgänge Relais oder statischer Antivalenzausgang
LED-Anzeigen Rote LED leuchtet (Objekt erkannt) / blinkt (Verschmutzung oder falsche Einstellung)
Einstellbare Verzögerungszeit 0,015 s bis 12 s je nach gewähltem Bereich
Elektrischer Anschluss Schraubklemmen (siehe Etikett am Sensor)
Testeingang (DC) Ja, für Funktionskontrolle
Gehäusematerial Kunststoff (nicht spezifiziert, Schätzung)
Schutzart IP65 (Schätzung)
Betriebstemperatur 0 bis 50 °C (Schätzung)
Wartung Linsen mit einem weichen, trockenen Tuch reinigen
Mitgeliefertes Zubehör Montagewinkel (nicht spezifiziert, Schätzung)

Häufig gestellte Fragen - OA0201 IFM

Wie installiere ich den Sensor OA0201?
Richten Sie den Sensor auf das zu erkennende Objekt aus. Befestigen Sie ihn mit dem Montagewinkel. Die Bewegung des Objekts muss quer zur Linse erfolgen. Schließen Sie die Spannungsversorgung an, nachdem Sie die Anlage spannungsfrei geschaltet haben.
Wie stelle ich die Erkennungsreichweite ein?
Verwenden Sie das Potentiometer 2 (Reichweiteneinstellung). Stellen Sie zuerst die Reichweite auf Minimum, platzieren Sie das Objekt im Erfassungsbereich und erhöhen Sie dann, bis die rote LED leuchtet. Entfernen Sie das Objekt und erhöhen Sie dann, bis die LED wieder leuchtet (Hintergrund). Stellen Sie zwischen diesen beiden Positionen ein.
Wie konfiguriere ich die Verzögerungszeit?
Verwenden Sie den Verzögerungswahlschalter, um t0 (ohne Verzögerung), t1/t2 (Verzögerung 1) oder t3/t4 (Verzögerung 2) zu wählen. Stellen Sie die Dauer mit dem Potentiometer 1 ein. Die Bereiche sind 0,015 s bis 0,3 s oder 0,5 s bis 12 s je nach Position.
Was bedeuten die roten LEDs?
Rote LEDs leuchtend = Objekt erkannt (Lichtenpfang). Rote LEDs blinkend = Verschlechterung des Empfangs, z.B. verschmutzte Linsen oder falsche Reichweiteneinstellung.
Wie reinige ich den Sensor?
Reinigen Sie die Linsen regelmäßig mit einem weichen, trockenen Tuch, um Verschmutzung zu vermeiden. Keine scheuernden Mittel oder Lösungsmittel verwenden.
Welche Spannungsversorgungen sind möglich?
Der Sensor ist in DC-Version (10-30 V) und AC-Version (24-240 V) erhältlich. Überprüfen Sie das Etikett auf dem Produkt, um den genauen Typ zu erfahren.
Wie teste ich die ordnungsgemäße Funktion?
Verwenden Sie bei DC-Modellen den Testeingang: Legen Sie einen externen Impuls an, um die Lichtemission kurz zu unterbrechen. Der Ausgang muss während des Impulses seinen Zustand ändern. Überprüfen Sie auch die LED-Anzeige.
Welcher Ausgangstyp liegt vor?
Der Sensor kann einen Relaisausgang (potentialfreier Kontakt) oder einen statischen Antivalenzausgang (PNP/NPN je nach Modell) haben. Konsultieren Sie das Anschlussschema auf Seite 14 der Anleitung.
Gibt es eine Hintergrundunterdrückung?
Ja, das System OA0201 verwendet Direktreflexion mit Hintergrundunterdrückung, wodurch Objekte auch auf reflektierenden Hintergründen erkannt werden können.
Was tun, wenn die LED dauerhaft blinkt?
Dies weist auf eine Verschlechterung des Empfangs hin. Überprüfen Sie, ob die Linsen sauber sind, das Objekt richtig ausgerichtet ist und die Reichweite nicht zu hoch eingestellt ist (Risiko der Hintergrunderkennung). Stellen Sie die Reichweite bei Bedarf neu ein.

Benutzerfragen zu OA0201 IFM

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Tür/Fenster Sensor kostenlos im PDF-Format! Finden Sie Ihr Handbuch OA0201 - IFM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. OA0201 von der Marke IFM.

BEDIENUNGSANLEITUNG OA0201 IFM

Reflexlichttaster mit Hintergrundausblendung Diffuse reflection sensor with background suppression

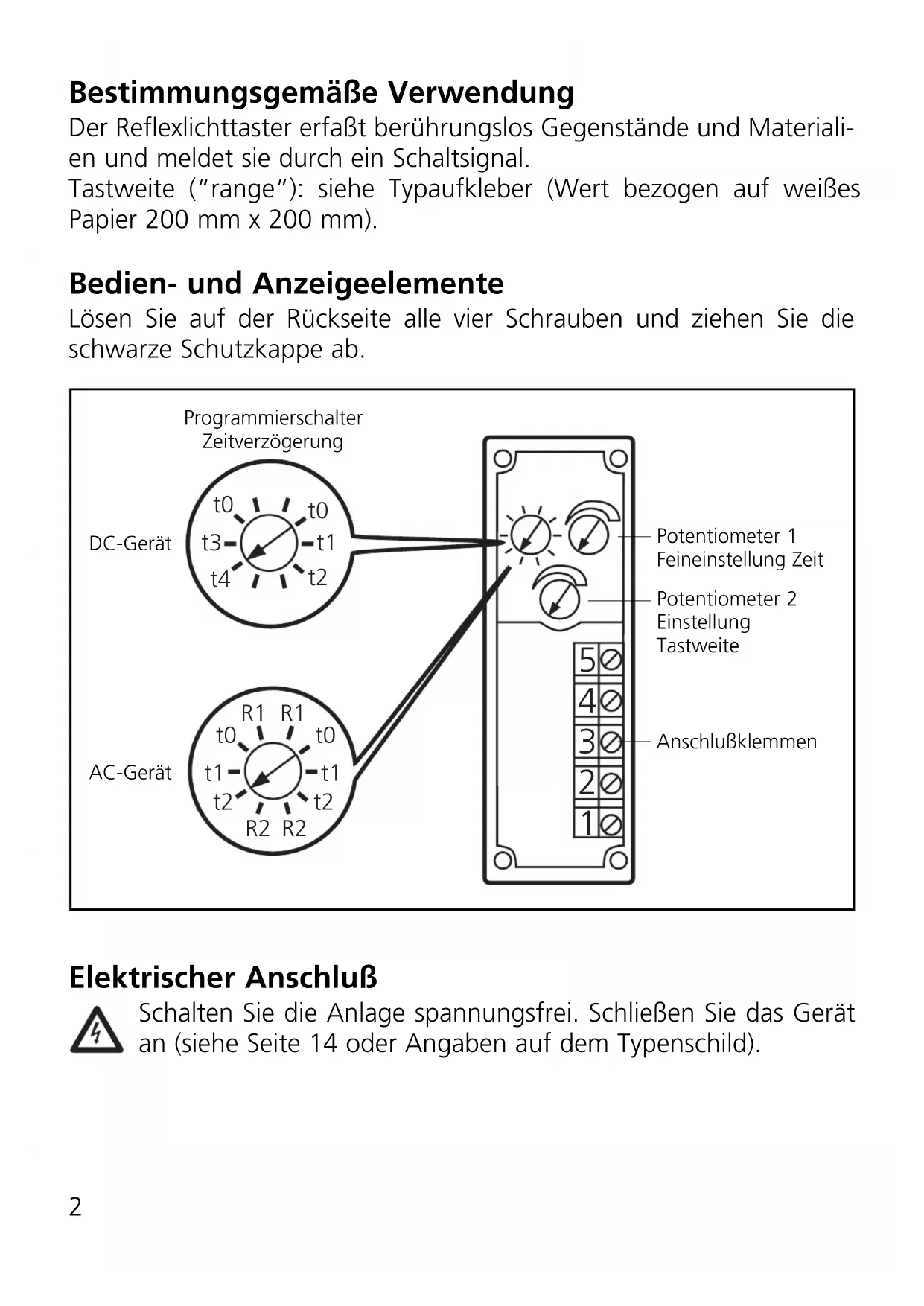

Bestimmungsgemäße Verwendung

Der Reflexlichttaster erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Tastweite ("range"): siehe Typaufkleber (Wert bezogen auf weißes Papier 200 mm x 200 mm).

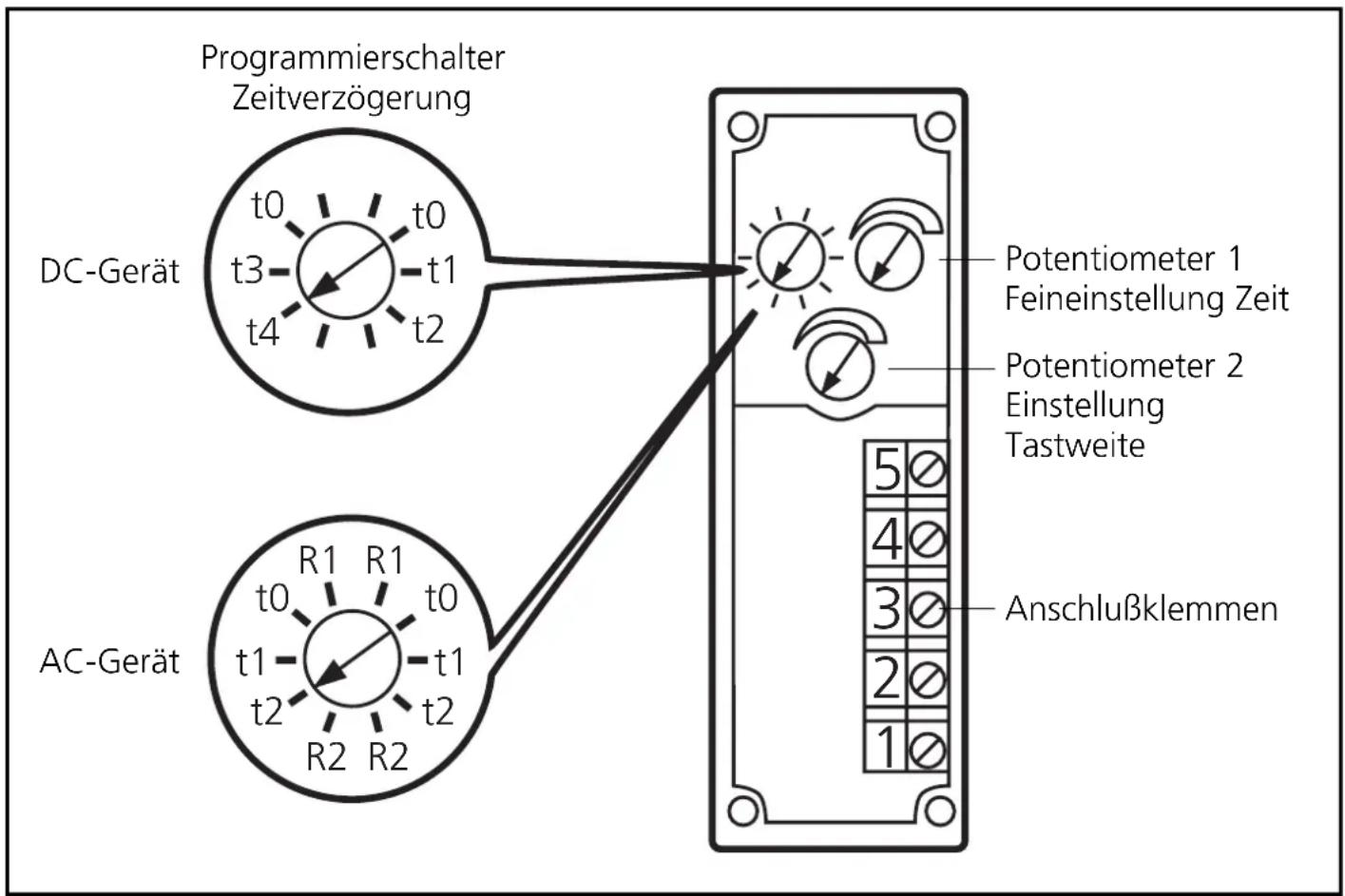

Bedien- und Anzeigeelemente

Lösen Sie auf der Rückseite alle vier Schrauben und ziehen Sie die schwarze Schutzkappe ab.

IFM OA0201 - Bedien- und Anzeigeelemente - 1

text_image Programmierschalter Zeitverzögerung DC-Gerät t0 t0 t3 t1 t4 t2 AC-Gerät R1 R1 t0 t0 t1 t1 t2 t2 R2 R2 Potentiometer 1 Feineinstellung Zeit Potentiometer 2 Einstellung Tastweite 5 Ø 4 Ø 3 Ø 2 Ø 1 Ø Anschlußklemmen

Elektrischer Anschluß

IFM OA0201 - Elektrischer Anschluß - 1

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (siehe Seite 14 oder Angaben auf dem Typenschild).

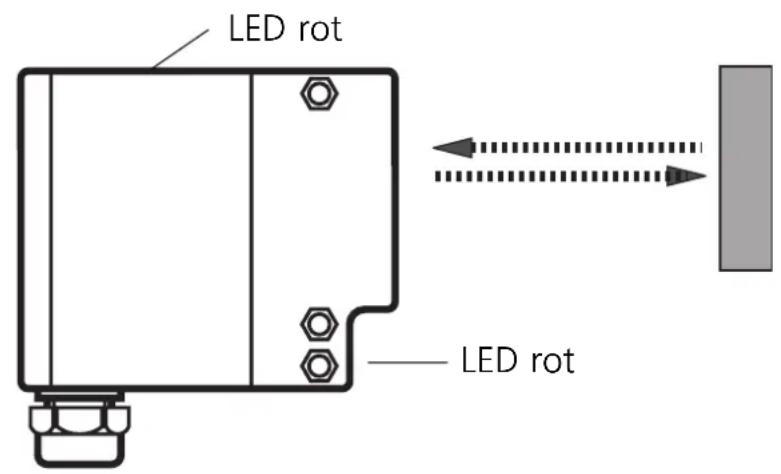

Montage

IFM OA0201 - Montage - 1

Richten Sie den Reflexlichttaster auf das zu erfassende Objekt aus und montieren Sie ihn mit Hilfe einer Montagehalterung.

Die zu erfassenden Objekte sollten sich quer zur Geräteoptik bewegen. Bei anderen Bewegungsrichtungen sollte vorher getestet werden, ob sichere Funktion gewährleistet ist.

Einstellen der Tastweite

  1. Stellen Sie Potentiometer 2 auf die kleinste Tastweite ein.
  2. Positionieren Sie das zu erfassende Objekt im Erfassungsbereich.
  3. Erhöhen Sie die Tastweite, bis die LEDs aufleuchten (= Minimalwert; Objekt erkannt).
  4. Entfernen Sie das Objekt aus dem Tastbereich (LEDs verlöschen).
  5. Erhöhen Sie die Tastweite, bis die LEDs aufleuchten (= Maximalwert; Hintergrund erkannt).
  6. Stellen Sie den Tastbereich auf Mittelstellung zwischen Minimal- und Maximalwert.

Einstellen Zeitfunktion und Zeitfenster

Stellen Sie am Programmierschalter die Art der Zeitfunktion und das Zeitfenster ein. Stellen Sie dann an Potentiometer 1 die Länge der Zeitverzögerung ein.

Schalterstellung AC-Gerät DC-Gerät
t0 Keine Zeitverzögerung Keine Zeitverzögerung
t1 0,5 ... 12s / Zeitfunktion 2 0,015 ... 0,3 s/ Zeitfunktion 2
t2 0,5 ... 12s / Zeitfunktion 1 0,015 ... 0,3 s/ Zeitfunktion 1
t3 — 0,5 ...12 s / Zeitfunktion 2
t4 — 0,5 ...12 s / Zeitfunktion 1

Beim AC-Gerät können Sie zusätzlich das Relais einschalten (Schalterstellung R1) bzw. ausschalten (Schalterstellung R2).

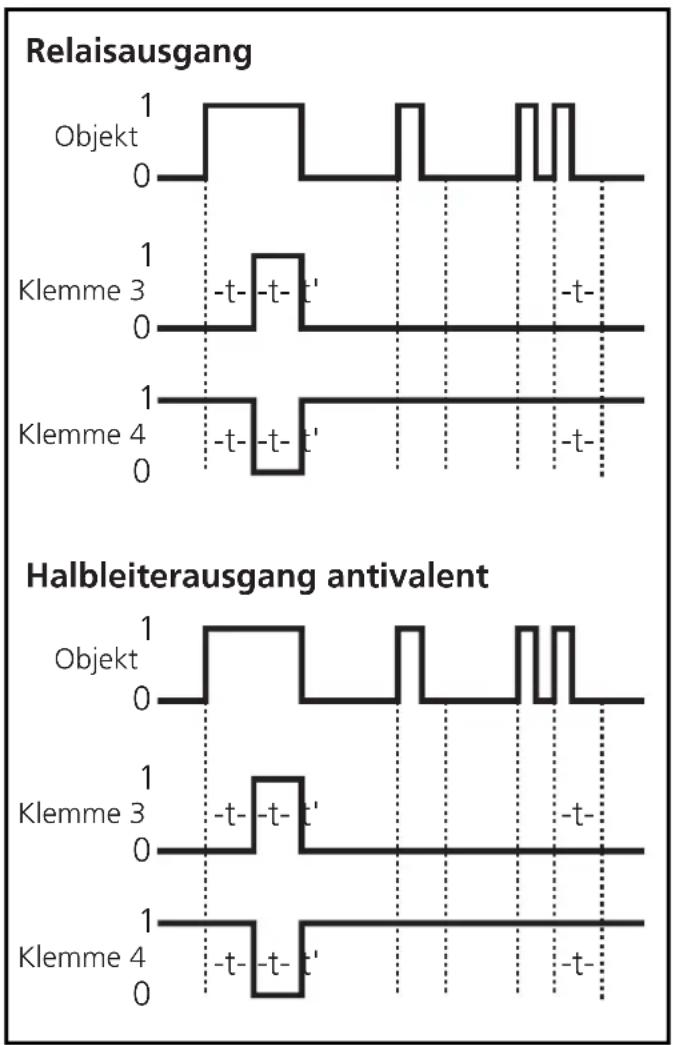

Zeitfunktion 1

Schalterstellung t2/t4 (DC-Gerät) Schalterstellung t2 (AC-Gerät)

Das Signal "Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

  • Relais zieht an bzw. Ausgänge der Halbleitergeräte wechseln das Potential nach ansteigender Flanke +t.
  • Ein Impuls während der Zeit t läßt die Zeitstufe erneut anlaufen.

IFM OA0201 - Zeitfunktion 1 - 1

line | Signal Type | Time Interval | Objekt | Klemme 3 | Klemme 4 | | ----------------------- | ------------- | ------ | -------- | -------- | | Relaisausgang | 0 | 1 | 1 | 1 | | Relaisausgang | -t | 0 | -t | 0 | | Relaisausgang | t' | 1 | 1 | 1 | | Relaisausgang | -t | 0 | -t | 0 | | Halbleiterausgang antivalent | 0 | 1 | 1 | 1 | | Halbleiterausgang antivalent | -t | 0 | -t | 0 | | Halbleiterausgang antivalent | t' | 1 | 1 | 1 | | Halbleiterausgang antivalent | -t | 0 | -t | 0 | | Halbleiterausgang antivalent | t' | 1 | 1 | 1 |

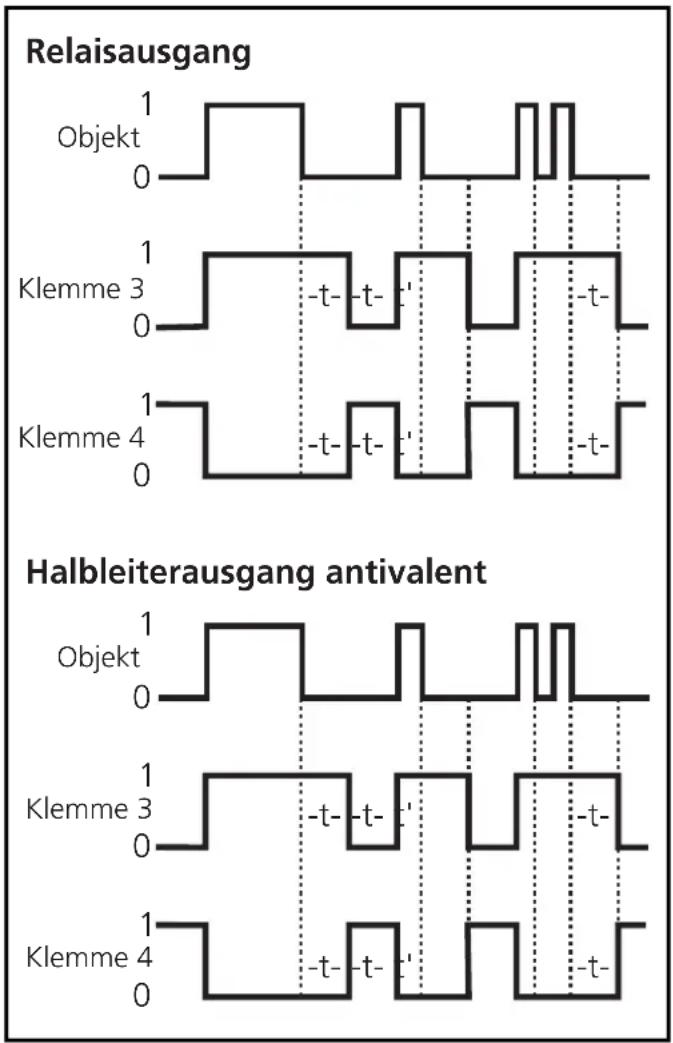

Zeitfunktion 2

Schalterstellung t1/t3 (DC-Gerät) Schalterstellung t1 (AC-Gerät)

Das Signal "kein Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

  • Relais fällt ab bzw. Ausgänge der Halbleitergeräte wechseln das Potential nach abfallender Flanke +t.
  • Ein Impuls während der Zeit t läßt die Zeitstufe erneut anlaufen.

IFM OA0201 - Zeitfunktion 2 - 1

line | Signal Type | Time Segment | Objekt | Klemme 3 | Klemme 4 | |----------------------|--------------|--------|----------|----------| | Relaisausgang | 0 | 1 | 1 | 1 | | Relaisausgang | 1 | 0 | 0 | 0 | | Relaisausgang | -t- | -t | -t- | -t- | | Relaisausgang | t- | -t | -t- | -t- | | Relaisausgang | -t- | -t | -t- | -t- | | Halbleiterausgang antivalent | 0 | 1 | 1 | 1 | | Halbleiterausgang antivalent | 1 | 0 | 0 | 0 | | Halbleiterausgang antivalent | -t- | -t- | -t- | -t- | | Halbleiterausgang antivalent | t- | -t- | -t- | -t- | | Halbleiterausgang antivalent | -t- | -t- | -t- | -t- |

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs.

  • LEDs rot leuchten = Lichtempfang (Objekt vorhanden).
  • LEDs rot blinken = Verschlechterung des Empfangs (z. B. durch Verschmutzung der Linsen oder durch Dejustage).

Testeingang (nur DC-Geräte)

Durch einen externen Impuls wird das System während des Betriebs auf seine Funktionsbereitschaft überprüft.

Bei Lichtempfang, d. h. ein reflektierendes Objekt befindet sich im Strahlengang, wird ein Impuls auf den Testeingang gegeben.

Dieser Impuls unterbricht die Lichtaussendung. Der Ausgang ändert für die Dauer des Impulses seinen Status (AUS → EIN / EIN → AUS).

Wartung: Halten Sie die Linsen des Geräts von Verschmutzung frei.

Anschlußschema für Standardgeräte Wiring for standard units Schéma de branchement pour appareils standards

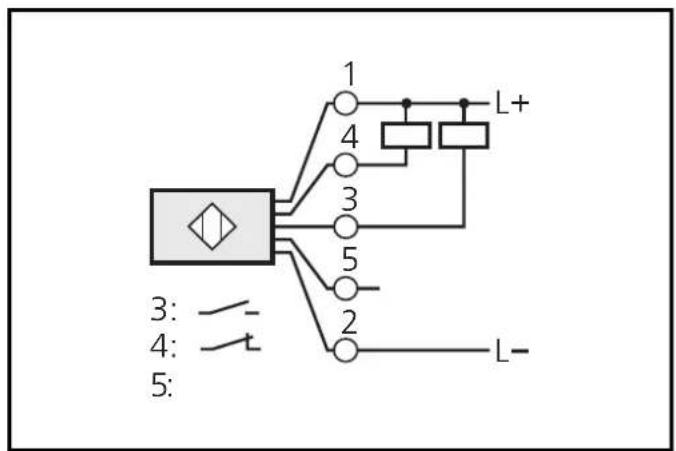

DC PNP
IFM OA0201 - Anschlußschema für Standardgeräte Wiring for standard units Schéma de branchement pour appareils standards - 1

text_image 1 L+ 4 3 5 2 3: - 4: -t L-

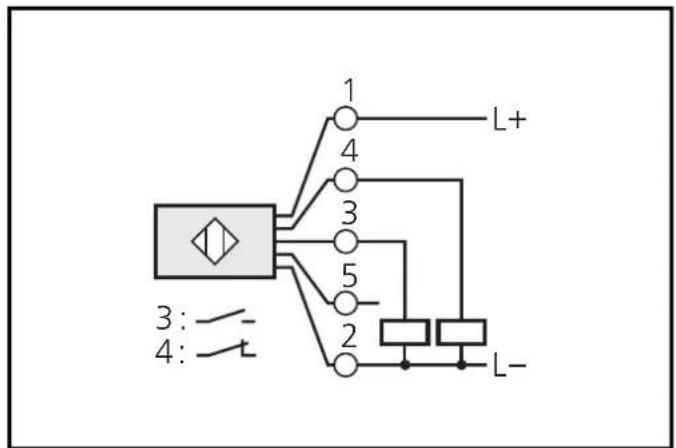

DC NPN
IFM OA0201 - Anschlußschema für Standardgeräte Wiring for standard units Schéma de branchement pour appareils standards - 2
