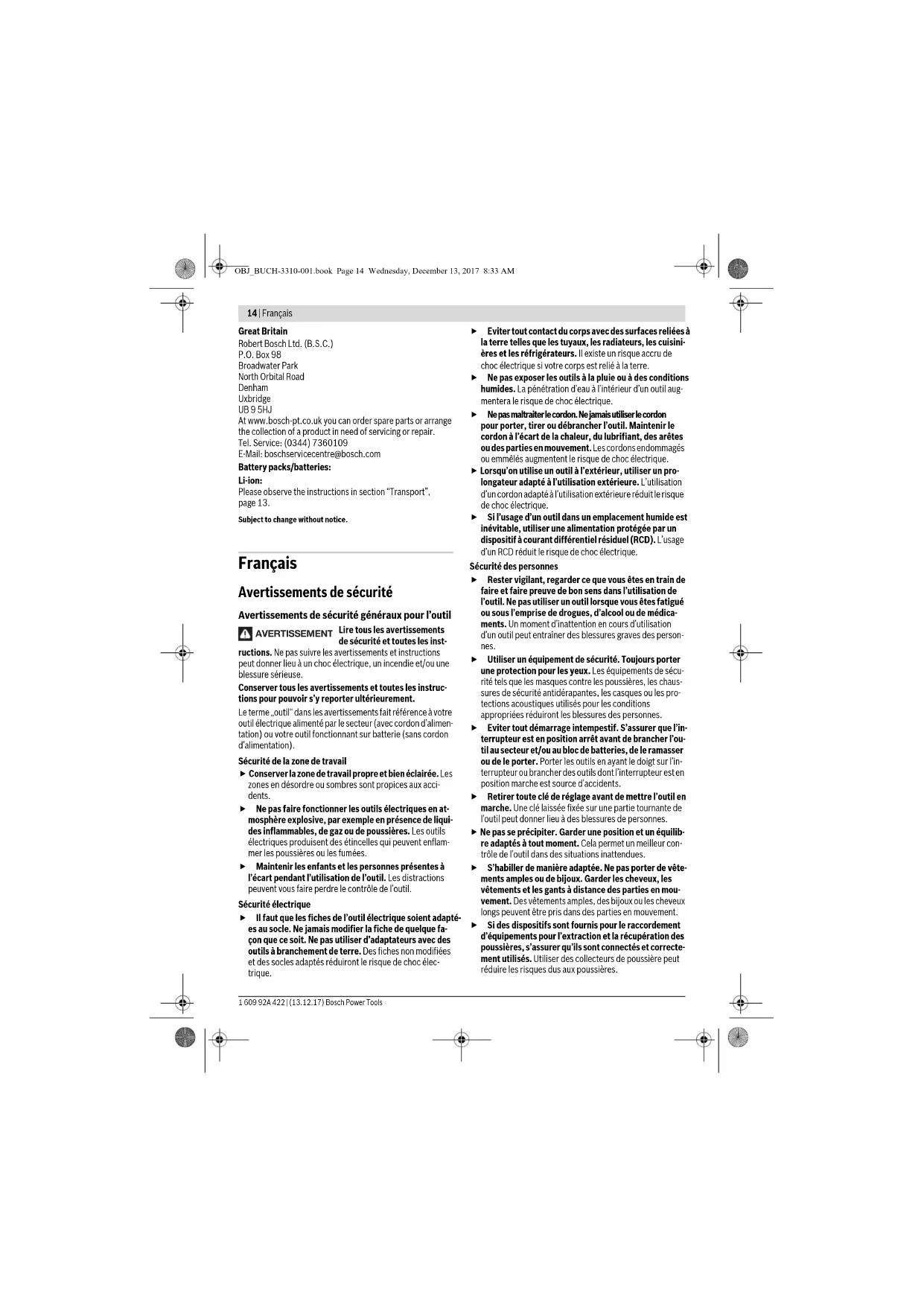

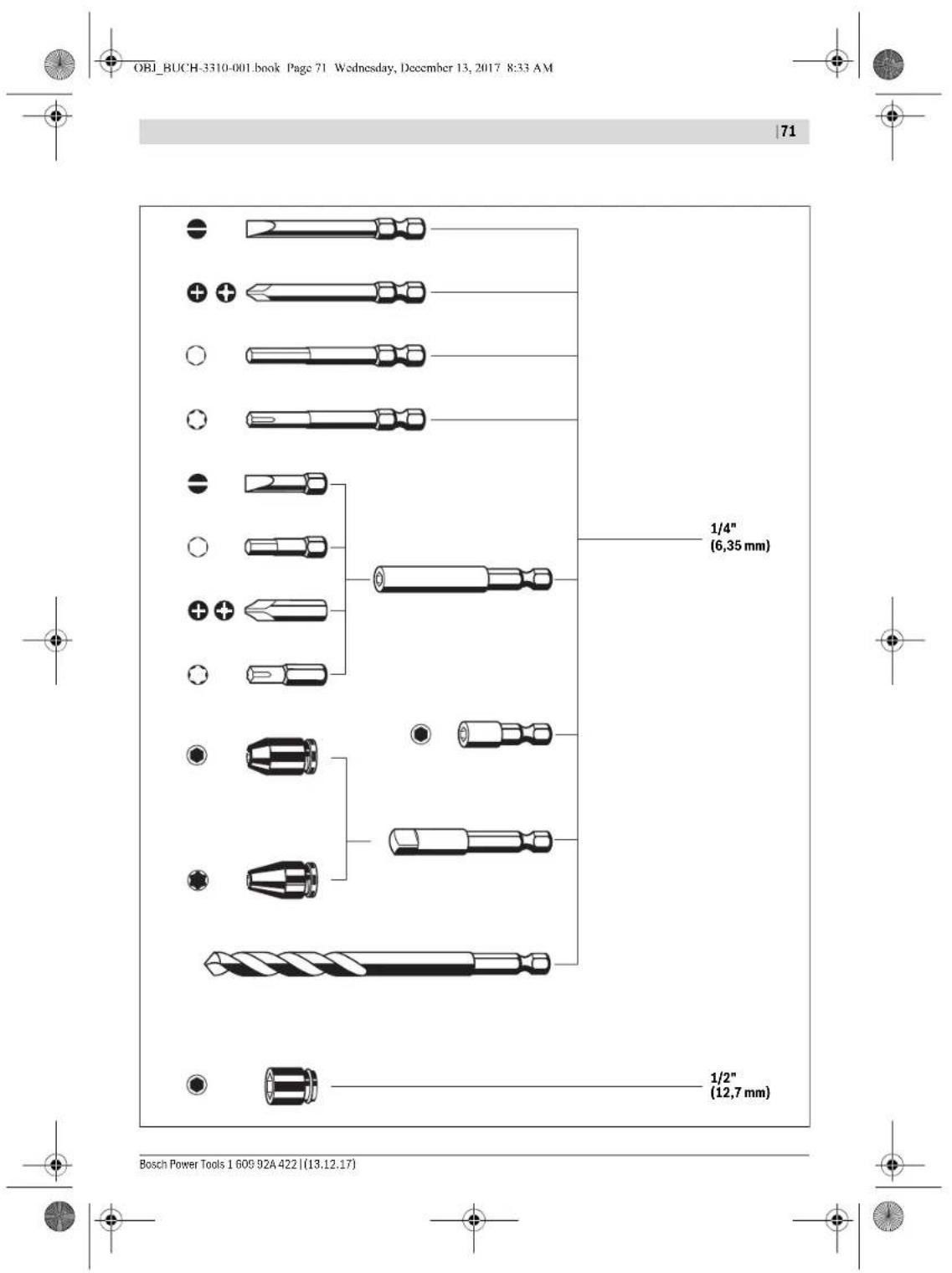

¼" Six pans creux Poids suivant EPTA-Procedure 01:2014 kg 1,7* 1,8* Plage de températures autorisées –pendant la charge – pendant le fonctionnement

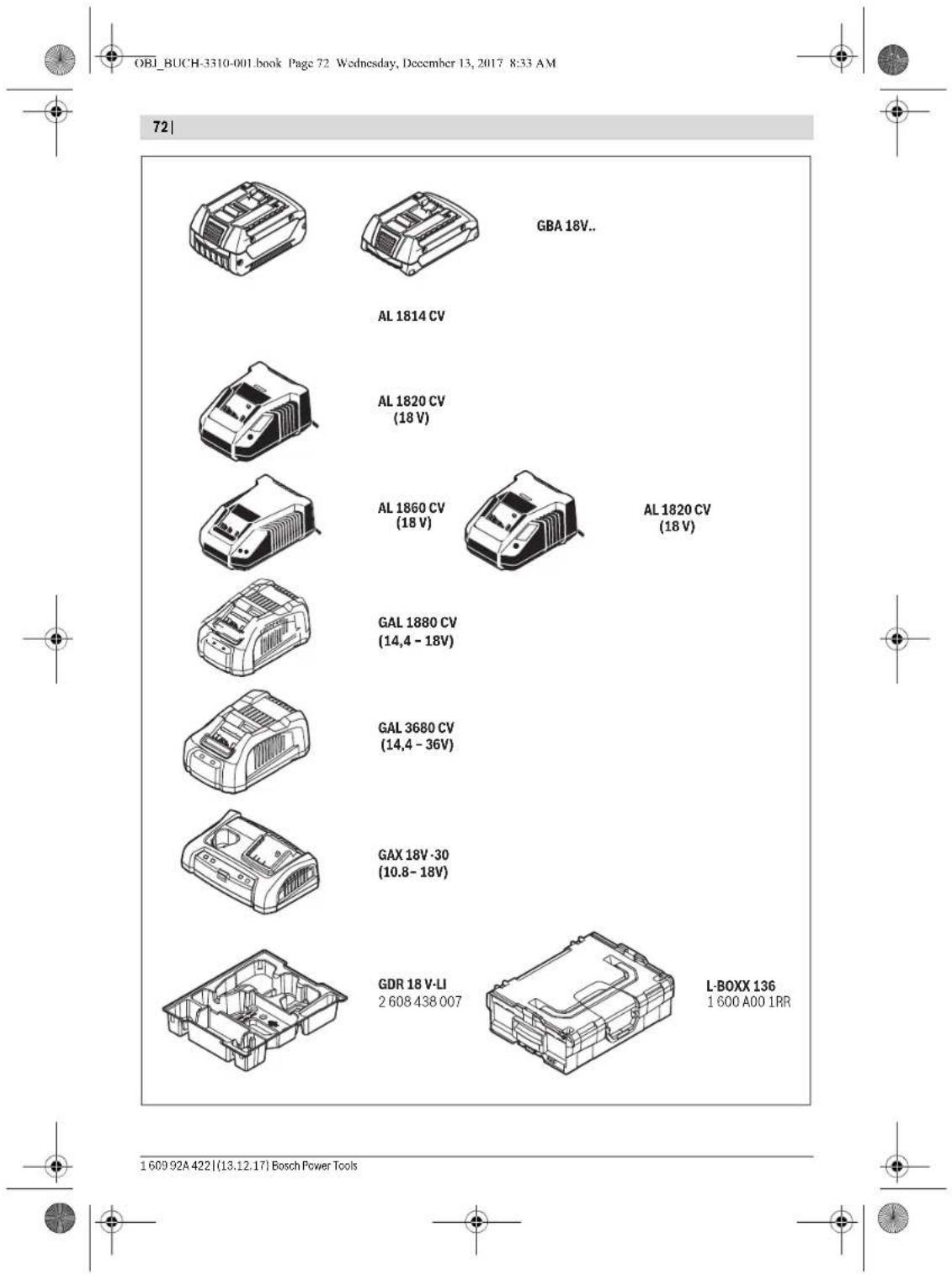

0...+45 -20...+50 0...+45 -20...+50 Accus recommandés GBA 18V.. GBA 18V.. Chargeurs recommandés GAL 18.. GAX 18.. GAL 18.. GAX 18.. *selon l’accumulateur utilisé** performances réduites à des températures <0 °C OBJ_BUCH-3310-001.book Page 16 Wednesday, December 13, 2017 8:33 AMFrançais | 17 Bosch Power Tools 1 609 92A 422 | (13.12.17) Niveau sonore et vibrations Valeurs d’émissions sonores déterminées selon la norme EN 60745-2-2. Les mesures réelles (A) des niveaux sonores de l’appareil sont : niveau de pression acoustique 96 dB(A) ; niveau d’in- tensité acoustique 107 dB(A). Incertitude K=3 dB. Porter une protection acoustique ! Valeurs totales des vibrations a

(somme vectorielle des trois axes directionnels) et incertitude K relevées conformément à la norme EN 60745-2-2 : Serrage des vis et des écrous de la dimension maximale ad- missible : a

Le niveau d’oscillation indiqué dans ces instructions d’utilisa- tion a été mesuré conformément à la norme EN 60745 et peut être utilisé pour une comparaison d’outils électroportatifs. Il est également approprié pour une estimation préliminaire de la charge vibratoire. Le niveau d’oscillation correspond aux utilisations principales de l’outil électroportatif. Si l’outil électrique est néanmoins utilisé pour d’autres applications, avec différents accessoires ou d’autres outils de travail ou s’il est mal entretenu, le niveau d’oscillation peut être différent. Ceci peut augmenter consi- dérablement la charge vibratoire pendant toute la durée de travail. Pour une estimation précise de la charge vibratoire, il est re- commandé de prendre aussi en considération les périodes pendant lesquelles l’appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérable- ment la charge vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets des vibrations, telles que par exemple : Entretien de l’outil électrique et des outils de tra- vail, maintenir les mains chaudes, organisation des opéra- tions de travail. Montage Chargement de l’accu N’utilisez que les chargeurs indiqués sur la page des ac- cessoires. Seuls ces chargeurs sont adaptés à l’accu à ions lithium utilisé dans votre outil électroportatif. Note : L’accu est fourni en état de charge faible. Afin de garan- tir la puissance complète de l’accu, chargez complètement l’accu dans le chargeur avant la première mise en service. La batterie Lithium-ion peut être rechargée à tout moment, sans que sa durée de vie n’en soit réduite. Le fait d’interromp- re le processus de charge n’endommage pas la batterie. Grâce à la Protection Electronique des Cellules „Electronic Cell Protection (ECP)“, l’accu à ions lithium est protégé contre une décharge profonde. Lorsque l’accumulateur est déchar- gé, l’outil électroportatif s’arrête grâce à un dispositif d’arrêt de protection : L’outil de travail ne tourne plus. Après la mise hors fonctionnement automatique de l’outil électroportatif, n’appuyez plus sur l’interrupteur Marche/Arrêt. Ceci pourrait endommager l’accu. Respectez les indications concernant l’élimination. Retirer l’accu L’accu 3 dispose de 2 positions de verrouillage qui doivent éviter que l’accu puisse sortir si l’on appuie sur la touche de déverrouillage de l’accu 4 par mégarde. Tant que l’accu reste en place dans l’outil électroportatif, un ressort le maintient en position. Pour sortir l’accu 3, appuyez sur la touche de déverrouillage 4 et sortez l’accu par l’avant de l’outil électroportatif. Ne forcez pas. Changement d’outil (voir figures A et B) Avant d’effectuer des travaux sur l’appareil (p.ex. tra- vaux d’entretien, changement d’outils, etc.) et pour le transporter ou le stocker, retirez l’accu de l’appareil électroportatif. Il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt. Nettoyer régulièrement les orifices d’aération de l’outil électrique. Le ventilateur du moteur attirera la poussière à l’intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques. Lors du montage de l’outil de travail, veillez à ce qu’il soit bien monté sur le porte-outil. Si l’outil de travail n’est pas fermement monté sur le porte-outil, il peut se détacher lors de l’opération de vissage. Montage des outils de travail GDR 180-LI: Tirez la douille de verrouillage 2 vers l’avant, enfoncez l’outil de travail à fond dans le porte-outil 1 et relâchez la douille de verrouillage 2 afin de bloquer l’outil de travail. N’utilisez que des embouts de vissage avec loqueteau à billes 9 (DIN 3126-E6.3). D’autres embouts de vissage 11 peuvent être montés à l’aide d’un porte-embout universel avec lo- queteau à billes 10. GDX 180-LI: Poussez l’outil de travail 12 sur le quatre-pans du porte-outil

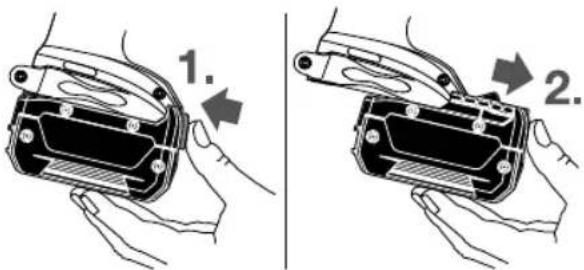

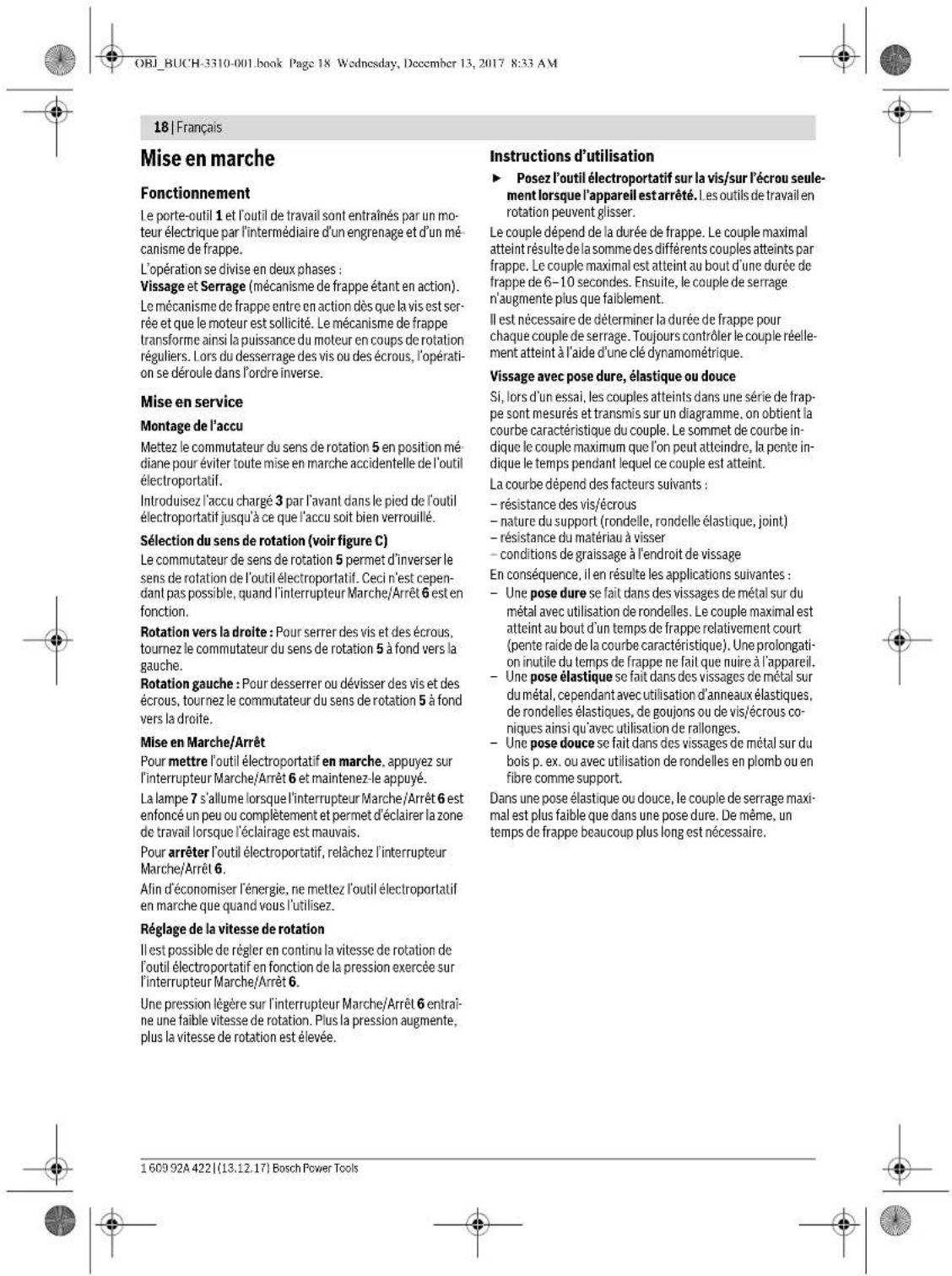

De par sa conception, une fois monté sur le porte-outil 1, l’ou- til de travail 12 présente un peu de jeu ; ceci n’exerce aucun impact sur la fonctionnalité/sécurité. Sortir l’outil de travail Tirez la douille de verrouillage 2 vers l’avant et sortez l’outil de travail. OBJ_BUCH-3310-001.book Page 17 Wednesday, December 13, 2017 8:33 AM18 | Français 1 609 92A 422 | (13.12.17) Bosch Power Tools Mise en marche Fonctionnement Le porte-outil 1 et l’outil de travail sont entraînés par un mo- teur électrique par l’intermédiaire d’un engrenage et d’un mé- canisme de frappe. L’opération se divise en deux phases : Vissage et Serrage (mécanisme de frappe étant en action). Le mécanisme de frappe entre en action dès que la vis est ser- rée et que le moteur est sollicité. Le mécanisme de frappe transforme ainsi la puissance du moteur en coups de rotation réguliers. Lors du desserrage des vis ou des écrous, l’opérati- on se déroule dans l’ordre inverse. Mise en service Montage de l’accu Mettez le commutateur du sens de rotation 5 en position mé- diane pour éviter toute mise en marche accidentelle de l’outil électroportatif. Introduisez l’accu chargé 3 par l’avant dans le pied de l’outil électroportatif jusqu’à ce que l’accu soit bien verrouillé. Sélection du sens de rotation (voir figure C) Le commutateur de sens de rotation 5 permet d’inverser le sens de rotation de l’outil électroportatif. Ceci n’est cepen- dant pas possible, quand l’interrupteur Marche/Arrêt 6 est en fonction. Rotation vers la droite : Pour serrer des vis et des écrous, tournez le commutateur du sens de rotation 5 à fond vers la gauche. Rotation gauche : Pour desserrer ou dévisser des vis et des écrous, tournez le commutateur du sens de rotation 5 à fond vers la droite. Mise en Marche/Arrêt Pour mettre l’outil électroportatif en marche, appuyez sur l’interrupteur Marche/Arrêt 6 et maintenez-le appuyé. La lampe 7 s’allume lorsque l’interrupteur Marche/Arrêt 6 est enfoncé un peu ou complètement et permet d’éclairer la zone de travail lorsque l’éclairage est mauvais. Pour arrêter l’outil électroportatif, relâchez l’interrupteur Marche/Arrêt 6. Afin d’économiser l’énergie, ne mettez l’outil électroportatif en marche que quand vous l’utilisez. Réglage de la vitesse de rotation Il est possible de régler en continu la vitesse de rotation de l’outil électroportatif en fonction de la pression exercée sur l’interrupteur Marche/Arrêt 6. Une pression légère sur l’interrupteur Marche/Arrêt 6 entraî- ne une faible vitesse de rotation. Plus la pression augmente, plus la vitesse de rotation est élevée. Instructions d’utilisation Posez l’outil électroportatif sur la vis/sur l’écrou seule- ment lorsque l’appareil est arrêté. Les outils de travail en rotation peuvent glisser. Le couple dépend de la durée de frappe. Le couple maximal atteint résulte de la somme des différents couples atteints par frappe. Le couple maximal est atteint au bout d’une durée de frappe de 6–10 secondes. Ensuite, le couple de serrage n’augmente plus que faiblement. Il est nécessaire de déterminer la durée de frappe pour chaque couple de serrage. Toujours contrôler le couple réelle- ment atteint à l’aide d’une clé dynamométrique. Vissage avec pose dure, élastique ou douce Si, lors d’un essai, les couples atteints dans une série de frap- pe sont mesurés et transmis sur un diagramme, on obtient la courbe caractéristique du couple. Le sommet de courbe in- dique le couple maximum que l’on peut atteindre, la pente in- dique le temps pendant lequel ce couple est atteint. La courbe dépend des facteurs suivants : – résistance des vis/écrous – nature du support (rondelle, rondelle élastique, joint) – résistance du matériau à visser – conditions de graissage à l’endroit de vissage En conséquence, il en résulte les applications suivantes : –Une pose dure se fait dans des vissages de métal sur du métal avec utilisation de rondelles. Le couple maximal est atteint au bout d’un temps de frappe relativement court (pente raide de la courbe caractéristique). Une prolongati- on inutile du temps de frappe ne fait que nuire à l’appareil. –Une pose élastique se fait dans des vissages de métal sur du métal, cependant avec utilisation d’anneaux élastiques, de rondelles élastiques, de goujons ou de vis/écrous co- niques ainsi qu’avec utilisation de rallonges. –Une pose douce se fait dans des vissages de métal sur du bois p. ex. ou avec utilisation de rondelles en plomb ou en fibre comme support. Dans une pose élastique ou douce, le couple de serrage maxi- mal est plus faible que dans une pose dure. De même, un temps de frappe beaucoup plus long est nécessaire. OBJ_BUCH-3310-001.book Page 18 Wednesday, December 13, 2017 8:33 AMFrançais | 19 Bosch Power Tools 1 609 92A 422 | (13.12.17) Valeurs de référence pour les couples de serrage max. des vis Indiquées en Nm, calculées à partir de la section de résistance ; utilisation de la limite d’élasticité 90 % (pour un coéfficient de frottement μ tot = 0,12). Toujours contrôler le couple à l’aide d’une clé dynamométrique. Conseil Avant de visser des vis d’un gros diamètre ou très longues dans des matériaux durs, il est recommandé d’effectuer un préperçage du diamètre du filet de la vis sur approximative- ment

de la longueur de la vis. Note : Veillez à ce que des petites pièces métalliques ne pénètrent dans l’outil électroportatif. Clip pour fixation sur ceinture Avec le clip de ceinture, l’appareil électroportatif peut être ac- croché à une ceinture par ex. Vous avez donc les deux mains libres et l’appareil électroportatif est à tout temps à portée de main. Indications pour le maniement optimal de l’accu Protégez l’accu de l’humidité et de l’eau. Ne stockez l’accu que dans la plage de température de –20 °C à 50 °C. Ne stockez pas l’accu trop longtemps dans une voiture par ex. en été. Nettoyez de temps en temps les orifices de ventilation de l’ac- cu à l’aide d’un pinceau doux, propre et sec. Si l’autonomie de l’accu diminue considérablement après les recharges effectuées, cela signifie que l’accu est usagé et qu’il doit être remplacé. Respectez les indications concernant l’élimination. Entretien et Service Après-Vente Nettoyage et entretien Avant d’effectuer des travaux sur l’appareil (p.ex. tra- vaux d’entretien, changement d’outils, etc.) et pour le transporter ou le stocker, retirez l’accu de l’appareil électroportatif. Il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt. Veillez à ce que l’outil électroportatif ainsi que les ouïes de ventilation soient toujours propres afin d’obtenir un travail impeccable et sûr. Remplacez les balais (voir figure D) Contrôlez la longueur des balais tous les 2–3 mois environ, et, le cas échéant, remplacez les deux balais. Remplacez toujours les deux balais à la fois ! Note : N’utilisez que des balais d’origine Bosch qui sont pré- vus pour votre produit. – Dévissez le couvercle 14 avec un tournevis approprié. – Remplacez les balais de charbon 13 tarés par ressort et re- vissez le couvercle. Service Après-Vente et Assistance Notre Service Après-Vente répond à vos questions con- cernant la réparation et l’entretien de votre produit et les pi- èces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange égale- ment sous : www.bosch-pt.com Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires. Pour toute demande de renseignement ou commande de pi- èces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres indiqué sur la plaque signalétique du produit. Algeria Siestal Zone Industrielle Ihaddaden 06000 Bejaia Tel. : +213 (0) 982 400 991/2 Fax : +213 (0) 3 420 1569 E-Mail : sav@siestal-dz.com Morocco Robert Bosch Morocco SARL 53, Rue Lieutenant Mahroud Mohamed 20300 Casablanca E-Mail : sav.outillage@ma.bosch.com Tunisia Robert Bosch Tunisie SARL 7 Rue Ibn Battouta Z.I. Saint Gobain Mégrine Riadh 2014 Ben Arous Tél. : +216 71 427 496/879 Fax : +216 71 428 621 E-Mail : sav.outillage@tn.bosch.com Côte d’Ivoire Rimco

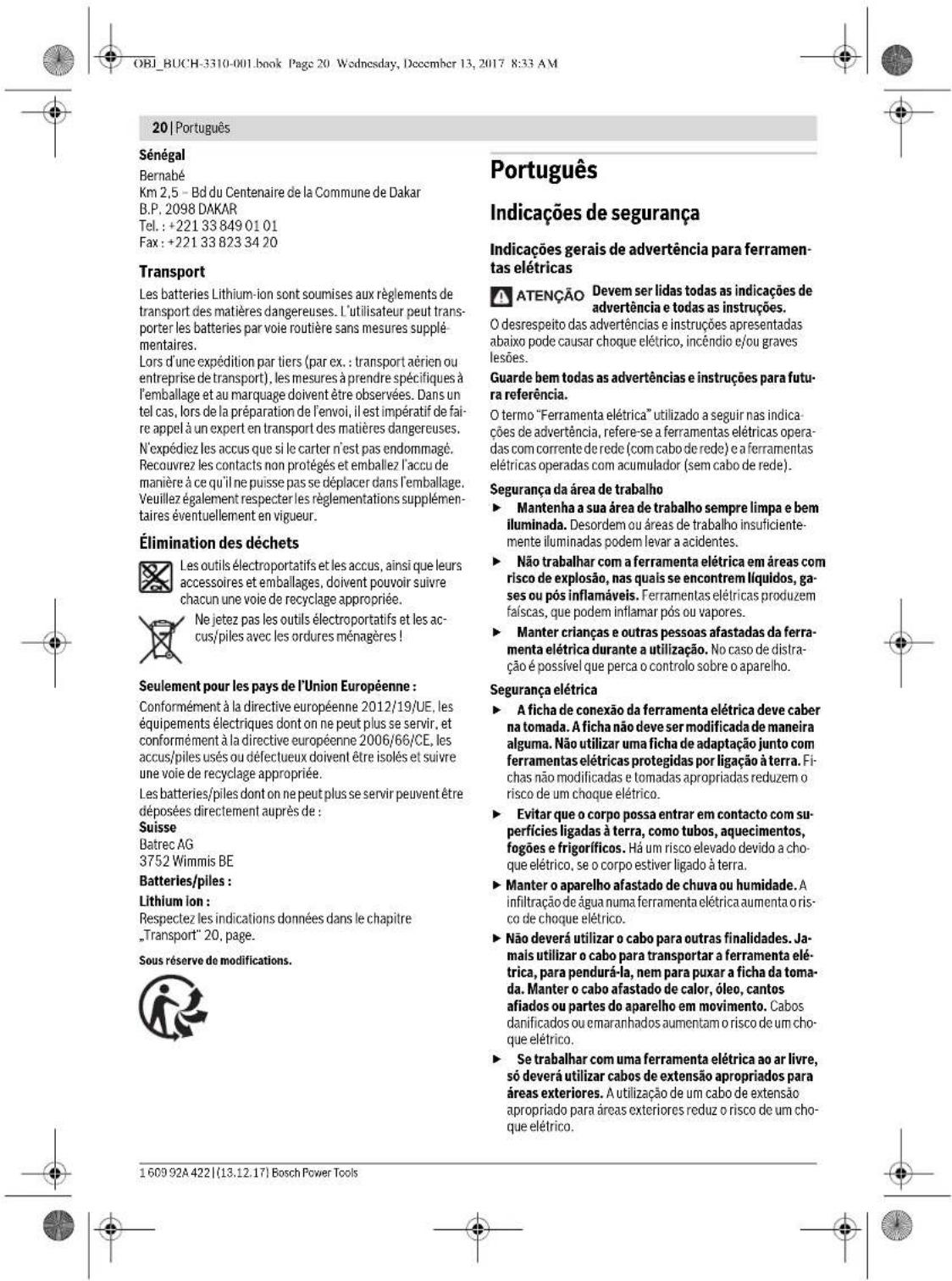

ZONE 3, 9 RUE DU CANAL

01 BP V230, Abidjan 01 Tel. : +225 21 25 93 38 Classes de résistance selon DIN 267 Vis standard Vis à rigidité élevée
