PANDUAN PENGGUNA GDR 18V160 Professional BOSCH

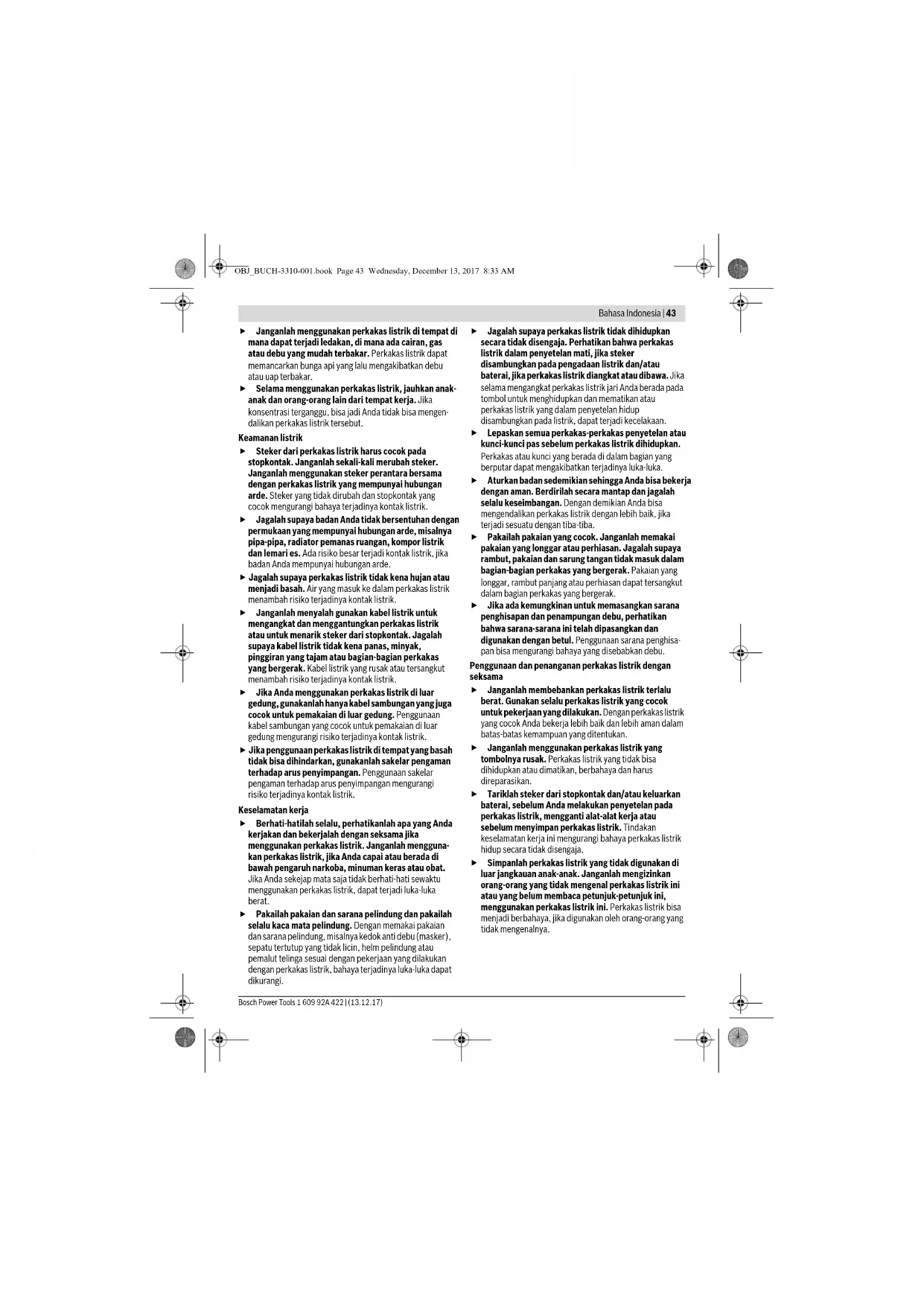

Bahasa Indonesia Petunjuk-Petunjuk untuk Keselamatan Kerja Petunjuk-Petunjuk Umum untuk Perkakas Listrik Bacalah semua petunjuk- petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka- luka yang berat. Simpanlah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk lainnya untuk penggunaan di masa depan. Kata „perkakas listrik“ yang disebutkan di dalam petunjuk- petunjuk untuk keselamatan kerja adalah sebutan untuk perkakas listrik pakai listrik jaringan (dengan kabel) dan untuk perkakas listrik tenaga baterai (tanpa kabel listrik). Keselamatan kerja di tempat kerja Jagalah supaya tempat kerja selalu bersih dan terang. Tempat kerja yang tidak rapi atau tidak terang dapat mengakibatkan terjadinya kecelakaan. PERHATIKANLAH OBJ_BUCH-3310-001.book Page 42 Wednesday, December 13, 2017 8:33 AMBahasa Indonesia | 43 Bosch Power Tools 1 609 92A 422 | (13.12.17) Janganlah menggunakan perkakas listrik di tempat di mana dapat terjadi ledakan, di mana ada cairan, gas atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang lalu mengakibatkan debu atau uap terbakar. Selama menggunakan perkakas listrik, jauhkan anak- anak dan orang-orang lain dari tempat kerja. Jika konsentrasi terganggu, bisa jadi Anda tidak bisa mengen- dalikan perkakas listrik tersebut. Keamanan listrik Steker dari perkakas listrik harus cocok pada stopkontak. Janganlah sekali-kali merubah steker. Janganlah menggunakan steker perantara bersama dengan perkakas listrik yang mempunyai hubungan arde. Steker yang tidak dirubah dan stopkontak yang cocok mengurangi bahaya terjadinya kontak listrik. Jagalah supaya badan Anda tidak bersentuhan dengan permukaan yang mempunyai hubungan arde, misalnya pipa-pipa, radiator pemanas ruangan, kompor listrik dan lemari es. Ada risiko besar terjadi kontak listrik, jika badan Anda mempunyai hubungan arde. Jagalah supaya perkakas listrik tidak kena hujan atau menjadi basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya kontak listrik. Janganlah menyalah gunakan kabel listrik untuk mengangkat dan menggantungkan perkakas listrik atau untuk menarik steker dari stopkontak. Jagalah supaya kabel listrik tidak kena panas, minyak, pinggiran yang tajam atau bagian-bagian perkakas yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya kontak listrik. Jika Anda menggunakan perkakas listrik di luar gedung, gunakanlah hanya kabel sambungan yang juga cocok untuk pemakaian di luar gedung. Penggunaan kabel sambungan yang cocok untuk pemakaian di luar gedung mengurangi risiko terjadinya kontak listrik. Jika penggunaan perkakas listrik di tempat yang basah tidak bisa dihindarkan, gunakanlah sakelar pengaman terhadap arus penyimpangan. Penggunaan sakelar pengaman terhadap arus penyimpangan mengurangi risiko terjadinya kontak listrik. Keselamatan kerja Berhati-hatilah selalu, perhatikanlah apa yang Anda kerjakan dan bekerjalah dengan seksama jika menggunakan perkakas listrik. Janganlah mengguna- kan perkakas listrik, jika Anda capai atau berada di bawah pengaruh narkoba, minuman keras atau obat. Jika Anda sekejap mata saja tidak berhati-hati sewaktu menggunakan perkakas listrik, dapat terjadi luka-luka berat. Pakailah pakaian dan sarana pelindung dan pakailah selalu kaca mata pelindung. Dengan memakai pakaian dan sarana pelindung, misalnya kedok anti debu (masker), sepatu tertutup yang tidak licin, helm pelindung atau pemalut telinga sesuai dengan pekerjaan yang dilakukan dengan perkakas listrik, bahaya terjadinya luka-luka dapat dikurangi. Jagalah supaya perkakas listrik tidak dihidupkan secara tidak disengaja. Perhatikan bahwa perkakas listrik dalam penyetelan mati, jika steker disambungkan pada pengadaan listrik dan/atau baterai, jika perkakas listrik diangkat atau dibawa. Jika selama mengangkat perkakas listrik jari Anda berada pada tombol untuk menghidupkan dan mematikan atau perkakas listrik yang dalam penyetelan hidup disambungkan pada listrik, dapat terjadi kecelakaan. Lepaskan semua perkakas-perkakas penyetelan atau kunci-kunci pas sebelum perkakas listrik dihidupkan. Perkakas atau kunci yang berada di dalam bagian yang berputar dapat mengakibatkan terjadinya luka-luka. Aturkan badan sedemikian sehingga Anda bisa bekerja dengan aman. Berdirilah secara mantap dan jagalah selalu keseimbangan. Dengan demikian Anda bisa mengendalikan perkakas listrik dengan lebih baik, jika terjadi sesuatu dengan tiba-tiba. Pakailah pakaian yang cocok. Janganlah memakai pakaian yang longgar atau perhiasan. Jagalah supaya rambut, pakaian dan sarung tangan tidak masuk dalam bagian-bagian perkakas yang bergerak. Pakaian yang longgar, rambut panjang atau perhiasan dapat tersangkut dalam bagian perkakas yang bergerak. Jika ada kemungkinan untuk memasangkan sarana penghisapan dan penampungan debu, perhatikan bahwa sarana-sarana ini telah dipasangkan dan digunakan dengan betul. Penggunaan sarana penghisa- pan bisa mengurangi bahaya yang disebabkan debu. Penggunaan dan penanganan perkakas listrik dengan seksama Janganlah membebankan perkakas listrik terlalu berat. Gunakan selalu perkakas listrik yang cocok untuk pekerjaan yang dilakukan. Dengan perkakas listrik yang cocok Anda bekerja lebih baik dan lebih aman dalam batas-batas kemampuan yang ditentukan. Janganlah menggunakan perkakas listrik yang tombolnya rusak. Perkakas listrik yang tidak bisa dihidupkan atau dimatikan, berbahaya dan harus direparasikan. Tariklah steker dari stopkontak dan/atau keluarkan baterai, sebelum Anda melakukan penyetelan pada perkakas listrik, mengganti alat-alat kerja atau sebelum menyimpan perkakas listrik. Tindakan keselamatan kerja ini mengurangi bahaya perkakas listrik hidup secara tidak disengaja. Simpanlah perkakas listrik yang tidak digunakan di luar jangkauan anak-anak. Janganlah mengizinkan orang-orang yang tidak mengenal perkakas listrik ini atau yang belum membaca petunjuk-petunjuk ini, menggunakan perkakas listrik ini. Perkakas listrik bisa menjadi berbahaya, jika digunakan oleh orang-orang yang tidak mengenalnya. OBJ_BUCH-3310-001.book Page 43 Wednesday, December 13, 2017 8:33 AM44 | Bahasa Indonesia 1 609 92A 422 | (13.12.17) Bosch Power Tools Rawatlah perkakas listrik dengan seksama. Periksalah, apakah bagian-bagian perkakas listrik yang bergerak berfungsi dengan baik dan tidak tersangkut, apakah ada bagian-bagian yang patah atau rusak sedemikian, sehingga dapat mempengaruhi jalannya perkakas listrik. Biarkan bagian-bagian perkakas yang rusak direparasikan, sebelum Anda mulai menggunakan perkakas listrik. Banyak kecelakaan terjadi karena perkakas listrik tidak dirawat de- ngan seksama. Perhatikan supaya alat-alat pemotong selalu tajam dan bersih. Alat-alat pemotong dengan mata-mata pemotong yang tajam dan dirawat dengan seksama tidak mudah tersangkut dan lebih mudah dikendalikan. Gunakanlah semua perkakas listrik, aksesori, alat-alat kerja dsb. sesuai dengan petunjuk-petunjuk. Perhatikan syarat-syarat kerja dan macam pekerjaan yang dilakukan. Penggunaan perkakas listrik untuk macam pekerjaan yang tidak cocok dengan kegunaannya bisa mengakibatkan keadaan yang berbahaya. Penanganan dan penggunaan perkakas-perkakas pakai baterai dengan seksama Isikan baterai hanya dalam alat-alat pencas baterai yang dianjurkan oleh pabrik. Jika suatu alat pencas baterai yang cocok untuk mengisi satu macam baterai tertentu, digunakan untuk mengisi baterai-baterai lainnya, ada bahaya terjadinya kebakaran. Gunakanlah hanya baterai-baterai yang cocok dan khusus untuk masing-masing perkakas listrik. Penggunaan baterai-baterai lain dapat mengakibatkan terjadinya luka-luka dan kebakaran. Jika baterai tidak digunakan, jauhkan baterai dari klip untuk kertas, uang logam, kunci, paku, sekrup atau benda-benda kecil dari logam lainnya, yang dapat menjembatani kontak-kontak. Korsleting antara kontak- kontak baterai dapat mengakibatkan kebakaran atau api. Jika baterai tidak digunakan dengan betul, dapat keluar cairan dari baterai. Jagalah supaya Anda tidak terkena pada cairan ini. Jika secara tidak disengaja Anda terkena pada cairan ini, cucikan dengan air. Jika cairan tersebut terkena pada mata, selain tindakan di atas, segara hubungi seorang dokter. Cairan yang keluar dari baterai dapat mengakibatkan gangguan pada kulit atau kebakaran. Jangan menggunakan baterai yang rusak atau telah dimodifikasi. Performa baterai yang rusak atau telah dimodifikasi menjadi tidak dapat diprediksi dan dapat menimbulkan kebakaran, ledakan, atau risiko cedera terhadap pengguna. Jangan biarkan baterai terpapar api atau suhu tinggi. Api atau suhu yang mencapai 130 °C dapat menimbulkan ledakan. Ikuti semua petunjuk pengisian dan jangan pernah mengisi daya baterai atau perkakas berdaya baterai di luar dari petunjuk pengoperasian yang tertera pada bab suhu. Mengisi daya dengan tidak tepat atau mengisi daya di luar dari suhu yang diperbolehkan dapat merusak baterai dan meningkatkan risiko kebakaran. Servis Biarkan perkakas listrik Anda direparasikan hanya oleh orang-orang ahli yang berpengalaman dan hanya dengan menggunakan suku cadang yang asli. Dengan demikian terjamin keselamatan kerja dengan perkakas listrik ini secara berkesinambungan. Jangan pernah melakukan perawatan baterai yang telah rusak. Segala perawatan baterai hanya boleh dilakukan oleh produsen atau pusat servis resmi. Petunjuk-petunjuk untuk keselamatan kerja untuk obeng elektro dengan getaran Peganglah perkakas listrik hanya pada pegangan yang terisolir, jika Anda melakukan pekerjaan di mana sekrupnya bisa terkena pada saluran listrik yang tidak terlihat. Sentuhan sekrup pada kabel yang bertegangan dapat mengakibatkan bagian-bagian logam dari perkakas listrik juga bertegangan dan lalu mengakibatkan kontak listrik. Usahakan supaya benda yang dikerjakan tidak goyang. Benda yang ditahan dalam alat pemegang atau bais lebih mantap daripada benda yang dipegang dengan tangan. Peganglah perkakas listrik secara kencang. Pada waktu memutar masuk dan memutar ke luar sekrup bisa terjadi momen yang besar untuk waktu yang singkat. Sebelum meletakkan perkakas listrik, tunggulah sampai perkakas berhenti memutar. Alat kerja bisa tersangkut dan membuat perkakas listrik tidak bisa dikendalikan. Janganlah membuka baterai. Ada bahaya terjadinya korsleting. Lindungilah baterai terhadap panas, misalnya juga terhadap penyinaran matahari yang lama, api, air dan kelembaban. Ada bahaya terjadinya ledakan. Jika baterai rusak dan jika baterai digunakan salah, baterai bisa mengeluarkan uap. Biarkan udara segar mengalir masuk dan jika Anda merasa tidak enak badan, pergilah ke dokter. Uap tersebut bisa mengganggu saluran pernafasan. Gunakanlah baterai hanya bersama dengan perkakas listrik merek Bosch. Hanya dengan demikian baterai dilindungi terhadap pembebanan terlalu berat yang berbahaya. Baterai dapat rusak akibat benda berujung runcing seperti paku atau obeng atau akibat tekanan yang kuat dari luar. Hal ini dapat menyebabkan terjading hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih. OBJ_BUCH-3310-001.book Page 44 Wednesday, December 13, 2017 8:33 AMBahasa Indonesia | 45 Bosch Power Tools 1 609 92A 422 | (13.12.17) Penjelasan tentang produk dan daya Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat. Bukalah halaman lipatan dengan gambar dari perkakas dan biarkan halaman ini terbuka selama Anda membaca petunjuk- petunjuk untuk penggunaan. Penggunaan alat Perkakas listrik ini cocok untuk memutar masuk dan memutar ke luar sekrup dan baut serta untuk mengencangkan dan mengendorkan mur masing-masing dalam batas-batas ukuran yang ditentukan. Lampu pada perkakas listrik ini dimaksudkan untuk menerangi area pekerjaan perkakas listrik dan tidak sesuai untuk penerangan ruang dalam rumah. Bagian-bagian pada gambar Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar. 1 Pemegang alat kerja 2 Selubung pengunci* 3 Baterai* 4 Tombol pelepas baterai* 5 Omsakelar arah putaran 6 Tombol untuk menghidupkan dan mematikan 7 Lampu „PowerLight“ 8 Pegangan (genggaman terisolir) 9 Mata obeng bit pakai penahan mimis* 10 Pemegang mata obeng bit* 11 Mata obeng bit* 12 Alat kerja (mis. kunci sok)* 13 Kol dinamo 14 Kap penutup *Aksesori yang ada pada gambar atau yang dijelaskan, tidak termasuk pasokan standar. Semua aksesori yang ada bisa Anda lihat dalam program aksesori Bosch. Data teknis Obeng elektro dengan getaran pakai aki GDR 180-LI GDX 180-LI Nomor model 3 601 JG5 1.. 3 601 JG5 2.. Tegangan nominal V= 18 18 Kecepatan putaran tanpa beban min

0 –3600 0 –3600 Momen putar maks. penyekrupan ketat menurut ISO 5393 –¼" Kunci mur dalam

¼" Kunci mur dalam Berat sesuai dengan EPTA-Procedure 01:2014 kg 1,7* 1,8* Suhu sekitar yang diizinkan – saat melakukan pengisian – selama pengoperasian

dan selama penyimpanan

(jumlah vektor tiga arah) dan ketidak tepatan K dihitung sesuai dengan peraturan EN 60745-2-2: Mengencangkan sekrup-sekrup dan mur-mur dengan ukuran maksimal yang diizinkan: a

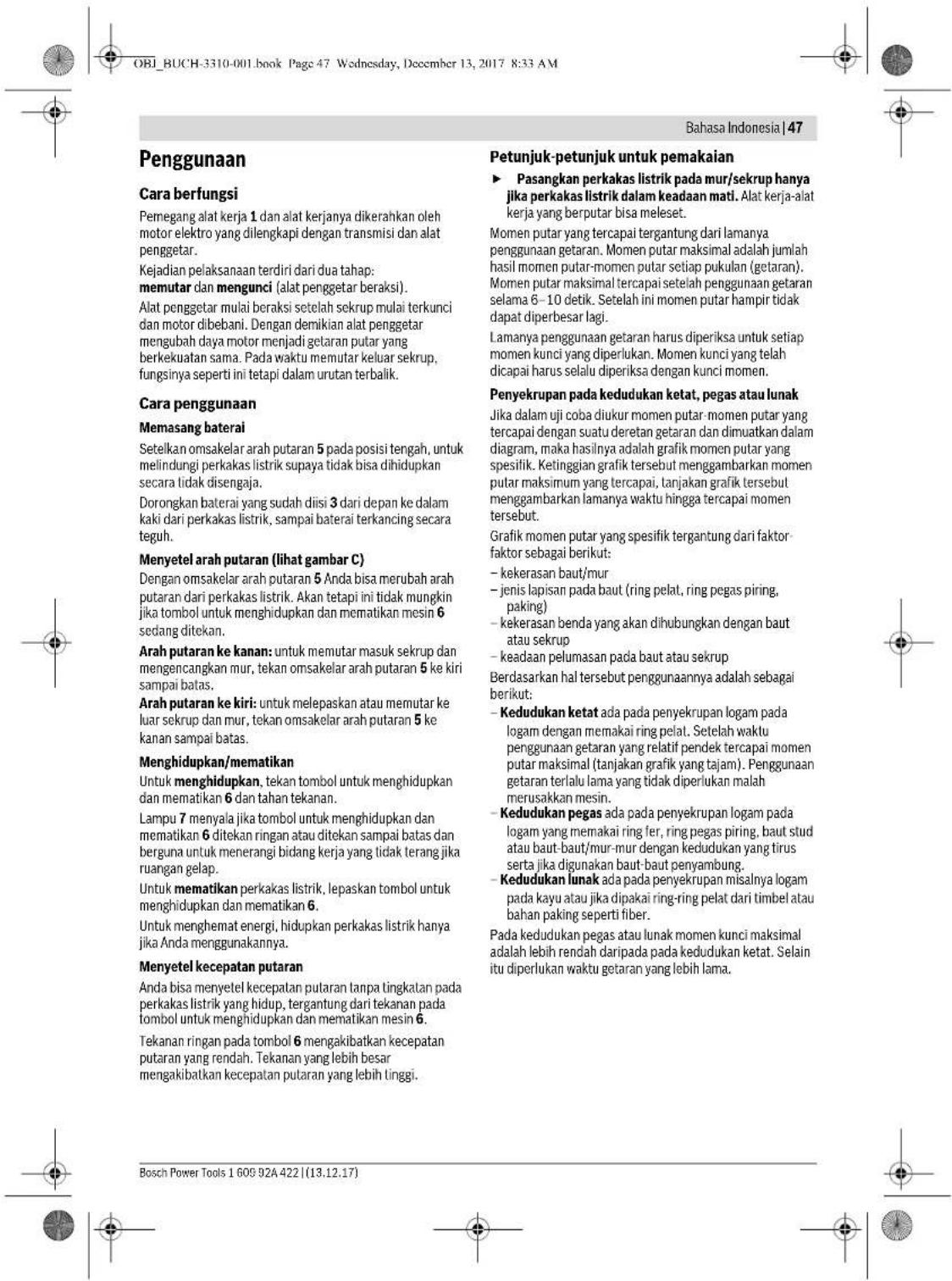

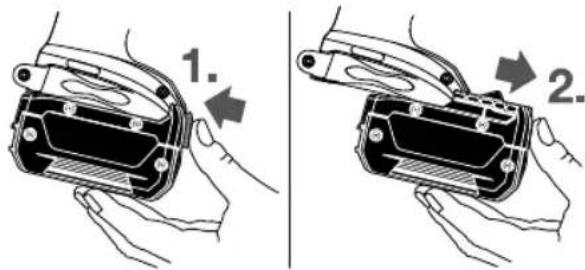

Nilai level getaran yang terdapat dalam petunjuk penggunaan ini telah sesuai dengan standarisasi metode penghitungan yang digunakan dalam EN 60745 dan nilai tersebut dapat digunakan sebagai perbandingan pada masing-masing perkakas listrik. Nilai tersebut telah memenuhi kualifikasi estimasi nilai untuk beban getaran. Level getaran yang ditetapkan merepresentasikan penggunaan utama pada perkakas listrik. Ketika perkakas listrik digunakan untuk hal lainnya dengan berbagai aksesori yang berbeda, dengan alat kerja yang lain atau perawatannya tidak memadai, maka level getarannya akan menjadi tidak sesuai dengan yang sudah ditetapkan. Hal ini dapat meningkatkan beban getaran pada saat alat dioperasikan. Untuk estimasi beban getaran tertentu, waktu pada saat alat tersebut dinyalakan atau digunakan juga harus ditentukan, meskipun tidak secara langsung. Hal ini bisa mengurangi beban getaran pada saat alat dioperasikan. Perhatikan petunjuk keselamatan untuk melindungi pengguna dari efek getaran seperti misalnya: merawat perkakas listrik dan alat kerja, menjaga agar tangan tetap hangat, mengatur alur kerja. Cara memasang Cara mengisi baterai Gunakanlah hanya alat-alat pencas baterai yang disebutkan pada halaman aksesori. Hanya alat-alat pencas baterai ini yang dicocokkan pada baterai ion-Li yang diperlukan bagi perkakas listrik Anda. Petunjuk: Baterai dipasok dalam keadaan diisi sebagian. Untuk menjamin daya penuh dari baterai, sebelum penggunaannya untuk pertama kalinya, isikanlah baterai sampai penuh sama sekali di dalam alat pencas baterai. Baterai ion-Li bisa diisi sewaktu-waktu, tanpa mengurangi daya tahannya. Baterai tidak menjadi rusak jika pengisiannya dihentikan untuk sementara waktu. Baterai ion-Li dilindungi terhadap pengosongan sama sekali oleh „Electronic Cell Protection (ECP)“. Jika baterai kosong perkakas listrik dimatikan oleh pengaman: alat kerja berhenti memutar. Lepaskan tekanan pada tombol untuk menghidupkan dan mematikan mesin, jika perkakas listrik mati secara otomatis. Jika tombol ditekan terus, baterai bisa menjadi rusak. Perhatikanlah petunjuk-petunjuk untuk membuang. Cara mengeluarkan baterai Baterai 3 dilengkapi dengan penguncian dua tahapan, yang dimaksudkan untuk melindungi baterai supaya tidak terjatuh ke luar jika tombol pelepas baterai 4 tertekan tanpa disengaja. Selama baterai berada di dalam perkakas listrik, baterai ditahan dalam kedudukannya oleh satu fer. Untuk mengeluarkan baterai 3, tekan tombol pelepas baterai 4 dan tarikkan baterai ke depan ke luar dari perkakas listrik. Janganlah melakukannya dengan paksaan. Mengganti alat kerja (lihat gambar-gambar A dan B) Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja dsb.) serta selama transpor atau penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Jika tombol untuk menghidupkan dan mematikan digerakkan tanpa sengaja, bisa terjadi luka-luka. Bersihkan lubang-lubang ventilasi pada perkakas listrik Anda secara berkala. Kipas angin motor menarik debu ke dalam rumahan dan debu logam dalam jumlah yang besar dan listrik bisa mengakibatkan bahaya. Jika memasang alat kerja, perhatikanlah supaya alat kerja duduk secara aman pada pemegang alat kerja. Jika alat kerja tidak dipegang secara aman oleh pemegang alat kerja, alat kerja dapat terlepas selama penyekrupan. Memasang alat kerja GDR 180-LI: Tariklah selubung pengunci 2 ke depan, dorongkan alat kerja sampai batas ke dalam pemegang alat kerja 1 dan lepaskan kembali selubung pengunci 2 untuk mengancing alat kerja. Gunakanlah hanya mata obeng bit pakai penahan mimis 9 (DIN 3126-E6.3). Mata obeng bit lainnya 11 bisa digunakan dengan memasangkannya pada pemegang mata obeng bit pakai penahan mimis 10. GDX 180-LI: Dorongkan alat kerja 12 pada segi empat dari pemegang alat kerja 1. Berdasarkan sistemnya, alat kerja 12 duduk secara longgar pada pemegang alat kerja 1; hal ini tidak mempenaruhi fungsi/keamanannya. Mengeluarkan alat kerja Tariklah selubung pengunci 2 ke depan dan keluarkan alat kerja. OBJ_BUCH-3310-001.book Page 46 Wednesday, December 13, 2017 8:33 AMBahasa Indonesia | 47 Bosch Power Tools 1 609 92A 422 | (13.12.17) Penggunaan Cara berfungsi Pemegang alat kerja 1 dan alat kerjanya dikerahkan oleh motor elektro yang dilengkapi dengan transmisi dan alat penggetar. Kejadian pelaksanaan terdiri dari dua tahap: memutar dan mengunci (alat penggetar beraksi). Alat penggetar mulai beraksi setelah sekrup mulai terkunci dan motor dibebani. Dengan demikian alat penggetar mengubah daya motor menjadi getaran putar yang berkekuatan sama. Pada waktu memutar keluar sekrup, fungsinya seperti ini tetapi dalam urutan terbalik. Cara penggunaan Memasang baterai Setelkan omsakelar arah putaran 5 pada posisi tengah, untuk melindungi perkakas listrik supaya tidak bisa dihidupkan secara tidak disengaja. Dorongkan baterai yang sudah diisi 3 dari depan ke dalam kaki dari perkakas listrik, sampai baterai terkancing secara teguh. Menyetel arah putaran (lihat gambar C) Dengan omsakelar arah putaran 5 Anda bisa merubah arah putaran dari perkakas listrik. Akan tetapi ini tidak mungkin jika tombol untuk menghidupkan dan mematikan mesin 6 sedang ditekan. Arah putaran ke kanan: untuk memutar masuk sekrup dan mengencangkan mur, tekan omsakelar arah putaran 5 ke kiri sampai batas. Arah putaran ke kiri: untuk melepaskan atau memutar ke luar sekrup dan mur, tekan omsakelar arah putaran 5 ke kanan sampai batas. Menghidupkan/mematikan Untuk menghidupkan, tekan tombol untuk menghidupkan dan mematikan 6 dan tahan tekanan. Lampu 7 menyala jika tombol untuk menghidupkan dan mematikan 6 ditekan ringan atau ditekan sampai batas dan berguna untuk menerangi bidang kerja yang tidak terang jika ruangan gelap. Untuk mematikan perkakas listrik, lepaskan tombol untuk menghidupkan dan mematikan 6. Untuk menghemat energi, hidupkan perkakas listrik hanya jika Anda menggunakannya. Menyetel kecepatan putaran Anda bisa menyetel kecepatan putaran tanpa tingkatan pada perkakas listrik yang hidup, tergantung dari tekanan pada tombol untuk menghidupkan dan mematikan mesin 6. Tekanan ringan pada tombol 6 mengakibatkan kecepatan putaran yang rendah. Tekanan yang lebih besar mengakibatkan kecepatan putaran yang lebih tinggi. Petunjuk-petunjuk untuk pemakaian Pasangkan perkakas listrik pada mur/sekrup hanya jika perkakas listrik dalam keadaan mati. Alat kerja-alat kerja yang berputar bisa meleset. Momen putar yang tercapai tergantung dari lamanya penggunaan getaran. Momen putar maksimal adalah jumlah hasil momen putar-momen putar setiap pukulan (getaran). Momen putar maksimal tercapai setelah penggunaan getaran selama 6–10 detik. Setelah ini momen putar hampir tidak dapat diperbesar lagi. Lamanya penggunaan getaran harus diperiksa untuk setiap momen kunci yang diperlukan. Momen kunci yang telah dicapai harus selalu diperiksa dengan kunci momen. Penyekrupan pada kedudukan ketat, pegas atau lunak Jika dalam uji coba diukur momen putar-momen putar yang tercapai dengan suatu deretan getaran dan dimuatkan dalam diagram, maka hasilnya adalah grafik momen putar yang spesifik. Ketinggian grafik tersebut menggambarkan momen putar maksimum yang tercapai, tanjakan grafik tersebut menggambarkan lamanya waktu hingga tercapai momen tersebut. Grafik momen putar yang spesifik tergantung dari faktor- faktor sebagai berikut: – kekerasan baut/mur – jenis lapisan pada baut (ring pelat, ring pegas piring, paking) – kekerasan benda yang akan dihubungkan dengan baut atau sekrup – keadaan pelumasan pada baut atau sekrup Berdasarkan hal tersebut penggunaannya adalah sebagai berikut: – Kedudukan ketat ada pada penyekrupan logam pada logam dengan memakai ring pelat. Setelah waktu penggunaan getaran yang relatif pendek tercapai momen putar maksimal (tanjakan grafik yang tajam). Penggunaan getaran terlalu lama yang tidak diperlukan malah merusakkan mesin. – Kedudukan pegas ada pada penyekrupan logam pada logam yang memakai ring fer, ring pegas piring, baut stud atau baut-baut/mur-mur dengan kedudukan yang tirus serta jika digunakan baut-baut penyambung. – Kedudukan lunak ada pada penyekrupan misalnya logam pada kayu atau jika dipakai ring-ring pelat dari timbel atau bahan paking seperti fiber. Pada kedudukan pegas atau lunak momen kunci maksimal adalah lebih rendah daripada pada kedudukan ketat. Selain itu diperlukan waktu getaran yang lebih lama. OBJ_BUCH-3310-001.book Page 47 Wednesday, December 13, 2017 8:33 AM48 | Bahasa Indonesia 1 609 92A 422 | (13.12.17) Bosch Power Tools Pedoman momen kunci maksimum pada baut Nilai dalam Nm, dihitung dari penampang lintang; menggunakan 90 % dari batas renggang (pada faktor gesekan μ jumlah = 0,12). Untuk mengontrol, periksalah selalu momen kunci dengan kunci momen. Tips Sebelum memutar masuk sekrup yang besar dan panjang ke dalam bahan yang keras, buatkan dahulu lubang bor dengan diameter inti dari ulir dengan panjang kira-kira

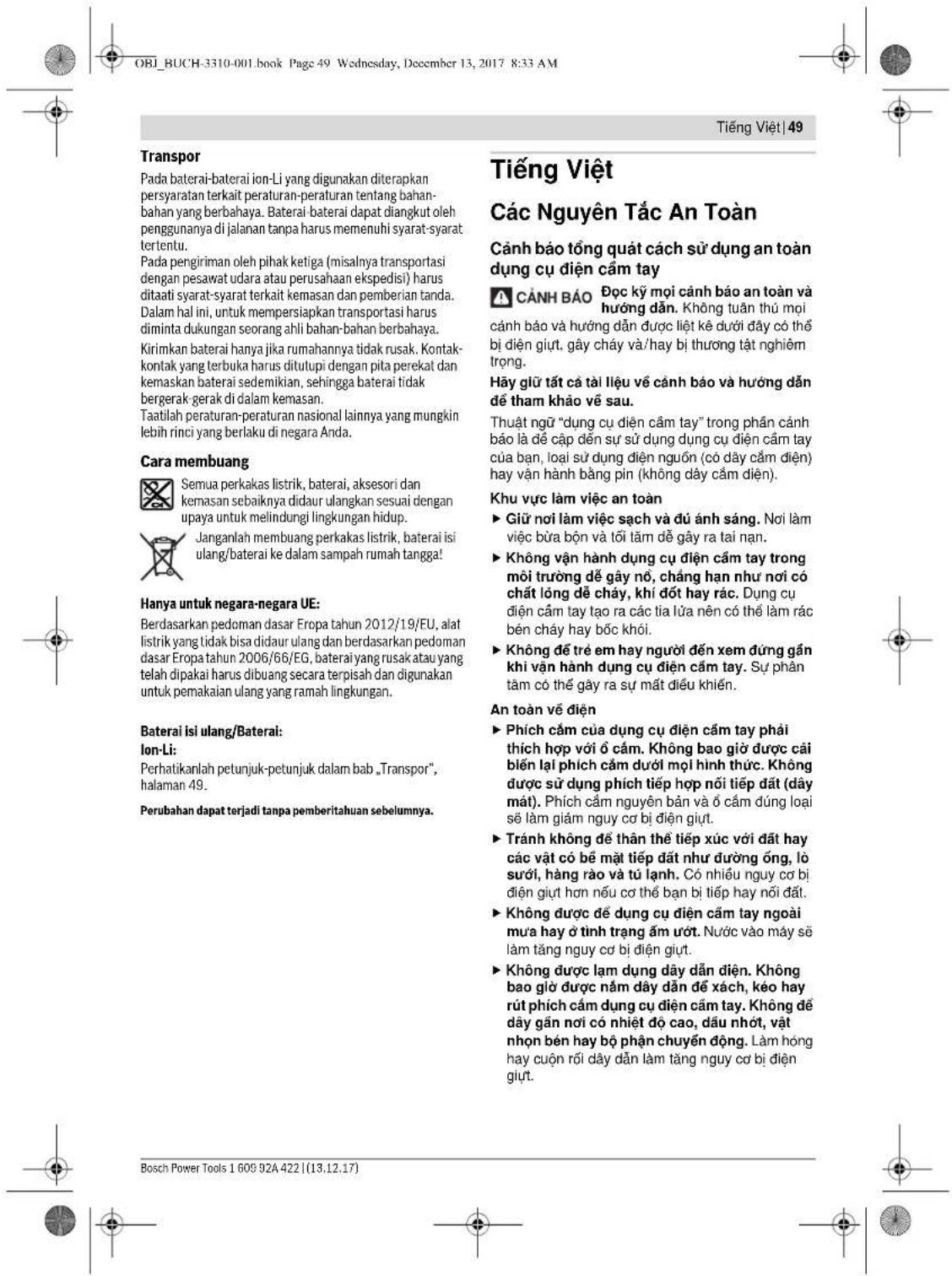

dari panjang sekrup. Petunjuk: Perhatikanlah supaya benda-benda kecil dari logam tidak masuk ke dalam perkakas listrik. Jepitan tempat menggantungkan Dengan jepitan tempat menggantungkan, Anda bisa menggantungkan perkakas listrik, misalnya pada satu tali pengikat. Dengan demikian Anda tidak perlu memegang perkakas listrik dan perkakas listrik tetap berada di dekat Anda. Petunjuk-petunjuk untuk penanganan baterai yang optimal Lindungilah baterai terhadap kelembaban dan air. Simpankanlah baterai hanya pada tingkatan suhu antara –20 °C dan 50 °C. Janganlah membiarkan baterai di dalam mobil, misalnya selama musim panas. Bersihkanlah lubang-lubang ventilasi dari baterai dengan kuas yang lunak, bersih dan kering secara berkala. Jika setelah diisi waktu pemakaian baterai semakin pendek, ini petanda bahwa baterai sudah aus dan harus diganti. Perhatikanlah petunjuk-petunjuk untuk membuang. Rawatan dan servis Rawatan dan kebersihan Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja dsb.) serta selama transpor atau penyimpanan, keluarkanlah baterai dari perkakas lsitrik. Jika tombol untuk menghidupkan dan mematikan digerakkan tanpa sengaja, bisa terjadi luka-luka. Perkakas listrik dan lubang ventilasi harus selalu dibersihkan supaya perkakas bisa digunakan dengan baik dan aman. Mengganti kol dinamo (lihat gambar D) Periksalah panjang dari kol dinamo kira-kira 2– 3 bulan sekali, dan jika perlu, gantikan kedua kol dinamo. Janganlah sekali-kali menggantikan satu kol dinamo saja! Petunjuk: Gunakanlah hanya kol dinamo yang dipasok oleh Bosch, yang cocok untuk produk Anda. – Lepas kap penutup 14 dengan obeng yang cocok. – Ganti sikat karbon 13 yang terletak di bawah per dan kencangkan kembali sekrup pada kap penutup. Layanan pasca beli dan konseling terkait pengoperasian Layanan pasca beli Bosch menjawab semua pertanyaan Anda terkait reparasi dan maintenance serta suku cadang produk ini. Gambar tiga dimensi dan informasi terkait suku cadang dapat Anda lihat di: www.bosch-pt.com Tim konseling pengoperasian dari Bosch dengan senang hati membantu Anda, jika Anda hendak bertanya tentang produk- produk kami dan aksesorisnya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, sebutkan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe pekakas. Indonesia PT Robert Bosch Palma Tower 10
