用户手册 GDR 18V160 Professional BOSCH

警告！阅读所有警告和所有说明！不遵照以下警

告和说明会导致电击、着火和/或严重伤

害。

保存所有警告和说明书以备查阅。

在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。

电气安全

• 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
  避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险。
  不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
  不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险。
  当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险
  如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。

1609 92A 422|{13.12.17} Bosch Power Tools

中文|27

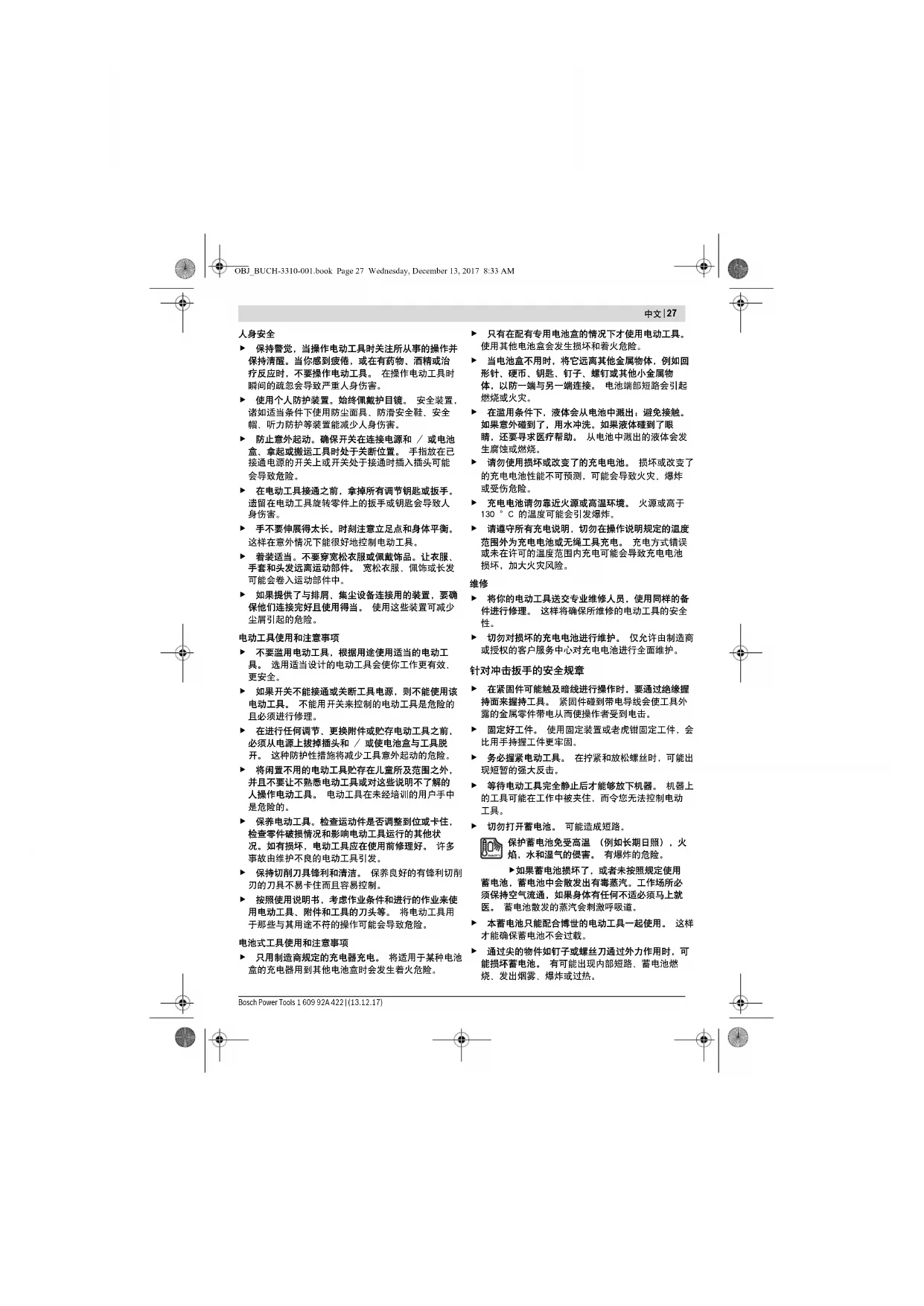

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置，始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
手不要伸展得太长。时刻注意立足点和身体平衡这样在意外情况下能很好地控制电动工具
着装适当，不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。

电动工具使用和注意事项

不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的且必须进行修理。
在进行任何调节。更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。
保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。

电池式工具使用和注意事项

只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。

只有在配有专用电池盒的情况下才使用电动工具。使用其他电池盒会发生损坏和着火危险。
当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。电池端部短路会引起燃烧或火灾。
在滥用条件下，液体会从电池中溅出，避免接触。如果意外碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧。
请勿使用损坏或改变了的充电电池。损坏或改变了的充电电池性能不可预测，可能会导致火灾、爆炸或受伤危险。
- 充电电池请勿塞近火源或高温环境。火源或高于 130^ 的温度可能会引发爆炸。
请遵守所有充电说明，切勿在操作说明规定的温度范围外为充电电池或无绳工具充电。充电方式错误或未在许可的温度范围内充电可能会导致充电电池损坏，加大火灾风险。

维修

将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。
切勿对损坏的充电电池进行维护。仅允许由制造商或授权的客户服务中心对充电电池进行全面维护。

针对冲击扳手的安全规章

在紧固件可能触及暗线进行操作时，要通过绝缘握持面来握持工具。紧固件碰到带电导线会使工具外露的金属零件带电从而使操作者受到电击。
固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。
务必握紧电动工具。在拧紧和放松螺丝时，可能出现短暂的强大反击。
等待电动工具完全静止后才能够放下机器。机器上的工具可能在工作中被夹住，而令您无法控制电动工具。

切勿打开蓄电池。可能造成短路。

保护蓄电池免受高温（例如长期日照），火焰，水和湿气的侵害。有爆炸的危险。

如果蓄电池损坏了，或者未按照规定使用蓄电池，蓄电池中会散发出有毒蒸汽。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蓄电池散发的蒸汽会刺激呼吸道。

本蓄电池只能配合博世的电动工具一起使用。这样才能确保蓄电池不会过载。
通过尖的物件如钉子或螺丝刀通过外力作用时，可能损坏蓄电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热。

阅读所有的警告提示和指示。如未确实遵循警告提示和指示，可能导致电击，火灾并且/或其他的严重伤害。

翻开标示了机器详解图的折叠页。阅读操作指南时必须翻开折叠页参考

按照规定使用机器

本电动工具适用于拧入和拧出螺丝，并且可以拧紧和放松规定尺寸内的螺母。

本电动工具的照明灯用于电动工具工作范围周围的照明，不适用于家庭房间照明。

插图上的机件

机件的编号和电动工具详解图上的编号一致。

1工具接头

2锁定套筒*

3蓄电池*

4蓄电池的解锁按键

5正逆转开关

6起停开关

7灯"PowerLight"

8手柄 （绝缘握柄）

9配备滚珠制动功能的螺丝批阻*

10通用批嘴连杆*

11螺丝批嘴*

12安装件（例如螺母起子头）*

13碳刷

14盖子

图表或说明上提到的附件，并不包含在基本的供货范围中。

本公司的附件清单中有完整的附件供应项目。

技术数据

充电式冲击钻 / 起子机 GDR 180-LI GDX 180-LI
物品代码		3 601 JG5 1..	3 601 JG5 2..
额定电压	伏特=	18	18
无负载转速	次/分	0 2800	0 2800
冲击次数	次/分	0 3600	0 3600
根据ISO 5393,硬垫拧转的最大扭力
-1/4" 内六角	牛顿米	160*	160*
-■ 1/2"	牛顿米	-	180
螺丝直径	毫米	M6 - M14	M6 - M16
工具夹头			■ 1/2"
		1/4" 内六角	1/4" 内六角
重量符合 EPTA-Procedure 01:2014	公斤	1.7*	1.8*
允许的环境温度
-充电时	°C	0...+45	0...+45
-运行**和储藏时	°C	-20...+50	-20...+50
建议使用的充电电池		GBA 18V..	GBA 18V..
		GAL 18..	GAL 18..
推荐的充电器		GAX 18..	GAX 18..

*视所使用的蓄电池而定

高温温度 < 0^ C 时功率受限

噪音/震动值

根据EN60745-2-2测定噪声辐射值。

本机器的A类加权噪音水平一般为：声压水平96dB(A)，声功率水平107dB(A)，不确定系数 K = 3 dB。

请佩戴护耳罩！

振荡总值 a_p （三向失量总和）以及不确定系数K符合EN60745-2-2：

拧紧许可上限的螺丝和螺母时： a = 9.5 米/平分秒， K = 1.5 米/平分秒。

本使用说明书中提供的震动水平，是根据EN60745中规定的测量方式所测得的，因此可以用来在电动工具之间进行比较。也可以临时用来评估震动负荷。此震动值是电动工具用于正式用途时的震动水平。如果未按照规定使用电动工具，在电动工具上安装了其他的附件或不合适的工具，或者未切实做好保养的工作，都可能改变机器的震动水平。这样长期工作下来

160992A422|13.12.17 Bosch Power Tools

中文|29

会明显地提高震动负荷。

为了准确地评估震动负荷，还必须考虑到关机的时间，以及开机后尚未正式工作之前的待命时间。这些因素都会明显降低整个工作过程的震动负荷重要的是，采取额外的安全防范措施，保护操作者免受震动伤害，例如：做好电动工具以及安装工具的保养工作，工作时手部保持温暖，正确地安排工作的流程等。

安装

为蓄电池充电

只能选用附件页上提供的充电器。此充电器是电动工具上的锂离子蓄电池的专用充电器。

指示：蓄电池在交货时只完成部分充电。首度使用电动工具之前，必须先充足蓄电池的电以确保蓄电池的功率。

可以随时为锂离子蓄电池充电，不会缩短电池的使用寿命。如果充电过程突然中断，也不会损坏电池。本锂离子蓄电池配备了"ElectronicCellProtection（ECP）（电子充电室保护装置）”，可以防止蓄电池过度放电。电池的电量如果用尽了，保护开关会自动关闭电动工具：安装在机器上的工具会停止转动。

电动工具被关闭之后，切勿继续按住起停开关。可能损坏电池。

请注意有关作废处理的规定。

取出蓄电池

本蓄电池3具备了双重锁定。即使不小心触动了蓄电池的解锁按键4，蓄电池也不会从机器中掉落出来。固定弹簧会把蓄电池夹紧在机器中。

拆卸蓄电池3时先按下解锁按键4接著再向前从电动工具中拉出蓄电池。不可以强行拉出蓄电池。

更换工具（参考插图A和B）

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。不小心开动了起停开关可能造成伤害。
经常清理电动工具的通风口。电动机风扇会将灰尘吸进机壳，过多的金属粉末沉积会导致电气危险

装入安装件时务必要确认它是否牢牢地固定在工具接头上。如果安装件未牢固地插在工具接头中，可能在拧转螺丝时松脱。

安装工具

GDR 180-LI:

先向前抽拉锁定套筒2，将工具插入工具接头1中并把工具推到接头的尽端，接著再放开锁定套筒2以锁定工具。

只能使用有滚珠制动功能的螺丝批阻9(DIN3126-E6.3)。可以借用有滚珠制动功能的通用批阻架10来安装其他的螺丝批阻11。

GDX 180-LI:

把工作头12套在工具接头1上。

由于系统设计的关系，安装件12和工具接头1之间会存在些微的游隙；这并不会影响机器的功能／安全性能。

拆卸工具

先向前抽拉锁定套筒2，并取出工具

操作

运作原理

工具接头1和安装在接头上的工具，是靠著电子马达带动传动装置和敲击体来驱动的。

整个运作过程可以划分为两个阶段：

旋转和拧紧（冲击体投入运作）

一当螺丝咬入工件中而且发动机开始受荷，冲击体便投入运作。冲击体把发动机的传动力转换为均匀的旋转式敲击动作。放松螺丝或螺母时，整个运作过程会反向进行。

操作机器

安装蓄电池

把正逆转开关5设定在中央的位置，以避免不小心开动电动工具。

把充好电的蓄电池3从前端推入电动工具的底座中，必须让蓄电池确实卡牢。

改变转向 (参考插图C)

使用正逆转开关5可以改变机器的转向。如果按住了起停开关6，则无法改变转向。

正转：适用于转入螺丝和拧紧螺母时，把正逆转开关5向左推到底。

逆转：适用于放松/转出螺丝和螺母。把正逆转开关5向右推到底。

开动/关闭

操作电动工具时先按下电动工具的起停开关6，并持续按着。

轻按或是把起停开关6按到底时灯7会亮起。在照明状况不佳的环境中可以借此照亮操作位置。

放开起停开关6便可以关闭电动工具。

为了节约能源，只在当您要使用机器时，才开动电动工具。

调整转速

你可以无级式调整转速，把起停开关6按得越紧，转速就越快。

轻按起停开关6机器以低转速运转。逐渐在开关上加压，转速也会跟着提高。

有关操作方式的指点

先关闭电动工具，然后再把工具放置在螺母/螺丝上。安装在接头上的工具如果仍继续转动，容易从螺丝头上滑开。

扭力大小和冲击时间长短有关。最大扭力是所有经由冲击所产生的单一扭力的总和。在冲击约6-10秒之后扭力可以达到最大。超过这段时间，拉紧扭力只轻微增加。

必须测量每个拉紧扭力的持续冲击时间。随时以扭力测量仪，检查测得的拉紧扭力。

硬垫拧转，弹簧垫拧转或软垫拧转

如果把单一冲击过程中测得的各个扭力记载在线图

上，可以得到扭力变化的曲线。曲线的最高点是最大扭力。上升的线段则代表到达最大扭力所须的时间。

扭力曲线的演变会受以下因素影响：

螺丝/螺母的强度

-垫片的种类（螺片、冠状弹簧、密封片）

-即将被拧入螺丝的物料的强度

• 螺丝是否涂抹了润滑油

综合以上因素，大概可以归类出下列的工作状况：

硬垫拧转，是指在使用垫片的前提下把金属螺丝拧入金属物料中。经过短暂的冲击之后便可以达到最大扭力（比较陡的上升曲线）。不必要的延长冲击时间只会损坏机器。

• 弹簧垫拧转，是指在使用了弹簧圈、冠状弹簧、螺栓、带圆锥座的螺丝/螺母以及延长零件等的情况下把金属螺丝拧入金属物料中。

• 软垫拧转，以下几个例子都属于软垫拧转：把金属螺丝拧入木材中，或者拧紧螺丝时使用了铅垫片、纤维垫片。

弹簧垫拧转和软垫拧转的最大扭力小於硬垫拧转的最大扭力。而且前者需要的冲击时间却明显超越后者。

最大螺丝拉紧扭力的参考值

所提供的数据的单位是牛顿米，数据是由切削截面积运算所得；屈服点的利用为百分之 90% （在摩擦系数 _时 = 0.12 ）。随时以扭力测量仪检查拉紧扭力。

强度等级根据 DIN 267 标准螺丝高强度螺丝
3.64.65.64.86.65.86.86.98.810.912.9

M 6	2.71	3.61	4.52	4.8	5.42	6.02	7.22	8.13	9.7	13.6	16.2
M 8	6.57	8.7	11	11.6	13.1	14.6	17.5	19.7	23	33	39
M 10	13	17.5	22	23	26	29	35	39	47	65	78
M 12	22.6	30	37.6	40	45	50	60	67	80	113	135
M 14	36	48		60	65	72	79	95	107	130	180	215
M 16	55	73	92	98	110	122	147	165	196	275	330

建议

把大的、长的螺丝拧入坚硬的物料中之前，必须根据螺纹的中心直径打预钻孔，预钻孔的深度大概为螺丝长度的 23 。

指示：请留意、勿让小的金属物品掉入电动工具中。

腰带夹

使用腰带夹 可以把电动工具排在腰带上。不但能够空出双手而且电动工具也随手可即。

如何正确地使用蓄电池

保护蓄电池，避免湿气和水分渗入。

蓄电池必须储存在摄氏-20到50度的环境中。夏天不可以把蓄电池搁置在汽车中。

不定时地使用柔软，清洁而且乾燥的毛刷清洁蓄电池的通气孔。

充电后如果蓄电池的使用时间明显缩短，代表蓄电池已经损坏，必须更换新的蓄电池。

请注意有关作废处理的规定。

维修和服务

维修和清洁

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。不小心开动了起停开关可能造成伤害。

电动工具和通风间隙都必须保持清洁，这样才能能够提高工作品质和安全性。

每2到3个月就得检查碳刷的长度。必要时得更换两个碳刷。

切勿只更换一个碳刷！

指示：只能向博世购买针对该电动工具的碳刷。

-使用合适的螺丝起子拧松盖子14。

-更换通过弹簧固定的碳刷13并再度拧紧盖子。

顾客服务处和顾客咨询中心

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。以下的网页中有爆炸图和备件的资料：

www.bosch-pt.com

博世顾客咨询团队非常乐意为您解答有关本公司产品及附件的问题。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

有关保证，维修或更换零件事宜，请向合格的经销商查询。

中国大陆

博世电动工具（中国）有限公司

中国浙江省杭州市

滨江区滨康路567号

邮政编码：310052

免费服务热线：4008268484

传真：[phone]

电邮：[e-mail]

www.bosch-pt.com.cn

耀伯特·博世有限公司

香港北角英皇道625號21樓

客戶服務熱線：[phone]

传真：[phone]

電郵：[e-mail]

網站：www.bosch-pt.com.hk

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·博世电动工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特 / 德国

搬运

随着机器一起供货的锂离子蓄电池必须受危险物品法规范。使用者无须另外使用保护包装便可以运送该蓄电池。

但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。

确定蓄电池的外壳未受损后，才可以寄送蓄电池。粘好未加盖的触点并包装好蓄电池，不可以让蓄电池在包装中晃动。

必要时也得注意各国有关的法规。

处理废弃物

必须以符合环保的方式，回收再利用损坏的电动工具，蓄电池，附件和废弃的包装材料。

不可以把电动工具和蓄电池/电池丢入一般的家庭垃圾中！

只针对欧盟国家：

无法再使用的电动工具根据欧盟第2012/19/EU号指令，损坏的或旧充电电池/蓄电池根据欧盟第

2006/68/EG号指令必须单独收集并根据环保要求进行回收利用。

充电电池/电池：

锂离子：

请注意“搬运”段落中的指示，页31。

保留修改权。

中文

安全規章

電動工具通用安全警告

警告 阅读所有警告和所有说明。不遵照以下警告

告和説明會導致電擊、著火和/或嚴重傷

害。

保存所有警告和說明書以備查閱。

在所有下列的警告中術語“電動工具”指市電動

（有線）電動工具或電池驅動（無線）電動工具。

工作場地的安全

保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。

不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。

讓兒童和旁觀者離開後操作電動工具。注意力不集中會使你失去對工具的控制。

電氣安全

電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何稱換插頭。未經改裝的插頭和相配的插座將減少磁擊危險。

32|中文

避免人體接觸接地表面，如管道、散熱片和冰箱。如果你身體接地會增加電擊危險
不得将電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
不得滥用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遺離熱源、油、設邊或運動部件。受損或繼續的軟線會增加電晕危險。
當在戶外使用電動工具時，使用適合戶外使用的外接軟線。適合戶外使用的軟線，將減少電擊危險。
如果在潮湿環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可減小電學危險。

人身安全

保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當你感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時間間的疏忽會導致嚴重人身伤害。
使用個人防護裝置。始終佩戴頭目鏡。安全裝置諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、電力防護等裝置能减少人身傷害。
防止意外起動。確保開關在連接電源和/或電池盒、拿起或搬運工具時處於關斷位置。手指放在已接通電源的開關上或開開處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節輪匙或扳手。這留在電動工具旋轉零件上的扳手或輪匙會導致人身傷害。
手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著装適當。不要穿寬鬆衣服或佩數飾品。讓你的衣服、手套和頭髮等雜運動部件。寬鬆衣服、佩飾或長髮可能會擰入運動部件中。
如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。

電動工具使用和注意事項

不要滥用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使你工作更有效、更安全。
如果開關不能接通或關斷工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調節，更換附件或貯存電動工具之前，必須從電源上拔掉插頭和/或使電盒電具與工具脫開。這種防護性措施將減少工具意外起動的危險。
將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。

保養電動工具。檢查運動件是否調整到位或卡住，檢查零件破损情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
保持切削刀具锋利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、附件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。

電池式工具使用和注意事項

只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電盒盒時會發生著火危險。
只有在配有專用電池盒的情況下才使用電動工具。使用其他電池盒會發生損壞和著火危險。
當電池盒不用時，將它遠離其他金屬物體，例如回形針、硬幣、錙匙、鉤子、螺钉或其他小金屬物體，以防一端與另一端連接。電池端部短路會引起燃燒或火災。
在滥用條件下，液體會從電池中潰出；避免接觸。如果意外碰到了，用水冲洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中潰出的液體會發生腐蝕或燃燒。
切勿使用已損壞或經變造的充電電池，已損壞或經變造的充電電池可能會有非預期性運作，進而導致起火、爆炸或造成人員傷害。
勿讓充電電池暴露於火焰或溫度過高的環境之中。受火直燒或 130^ 以上的高溫皆可能引發爆炸。
請您遵從所有充電指示，絕不可在超出操作說明書中規定的溫度範圍之外為充電電池或採用充電電池的工具進行充電。充電不僅或在允許的溫度範圍以外進行充電，皆可能造成充電電池損毀並大大提升起火的可能性。

检修

將你的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
請您切勿對已受損的充電電池進行任何保養或維護。充電電池應送交原废或經複梯的客戶服務中心，由該單位全權處理任何保養或維護作業。

針對衝擊扳手的安全規章

工作時如果電動起子機可能割斷隠藏的電線，一定要握住絕緣手柄操作機器。電動起子機如果接觸了帶電的線路，電動工具上的金屬部件會導電，可能造成操作者惱電。
固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。
務必握緊電動工具。在擰緊和放松螺絲時，可能出現短暫的強大反擊。

等待電動工具完全靜止後才能夠放下機器。機器上的工具可能在工作中被夾住，而令您無法控制電動工具。
切勿打開蓄電池。可能造成短路。

保護著電池免受高溫（例如長期日照），火焰，水和濕氣的侵害。有爆炸的危險。

如果蓄電池損壞了，或者未按照規定使用蓄電池，蓄電池中會散發出有毒蒸汽。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。蓄電池散發的蒸汽會刺激呼吸道。

本蓄電池只能配合博世的電動工具一起使用。這樣才能確保蓄電池不會過載。
尖锻物品（例如钉子或螺丝起子）或是外力皆有可能造成充電電池損壞，進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。

產品和功率描述

閥標所有的警告提示和指示。如未確實遵循警告提示和指示，可能導致電晕、火災並且/或其他的嚴重傷害。翻閱標示了機器詳解圖的折頁頁。閥標操作指南時必須翻閱折頁頁參考。

按照規定使用機器

本電動工具適用于擦入和擦出螺絲，並且可以撑緊和放松規定尺寸內的螺母。
本電動工具的燈光是設計用於照明電動工具的工作範圍，並不適合用於居家照明。

插圈上的機件

機件的編號和電動工具詳解圖上的編號一致。
1工具接頭
2鎖定套筒*
3. 蒜雹池：
4蓄電池的解鎖按键*
5正逆轉開關
6起停開關
7 燥 "PowerLight"
8手柄 （絕緣握柄）
9配備滾珠制動功能的螺絲批阻
10通用批嘴连桿*
11.螺絲批嘴
12 安装件（例如螺母起子頭）
13碳刷
14蓝子
*圆表或说明上提到的附件，並不包含在基本的供貨範圍中。本公司的附件清单中有完整的附件供應項目。

技術性數據

充電式沖擊繫/起子機 GDR 180-LIGDX 180-LI
物品代碼		3 601 JG5 1..	3 601 JG5 2..
額定電壓	伏特=	18	18
無負載轉速	次/分0-2800 0-2800
沖擊次数	次/分0 3600 0 3600
根據ISO 5393.硬墊擰持的最大扭力
-1/4"內六角	牛顿米	160*	160*
-■1/2"	牛顿米	-	180
螺絲直徑毫米 M6-M14 M8-M16
工具夾頭		1/4"内六角	1/4"内六角
重量符合 EPTA-Procedure 01:2014	公斤	1.7*	1.8*
容許環境溫度
-充電狀態下	°C	0...+45	0...+45
-運轉時**與存放狀態下	°C	-20...+50	-20...+50
建議使用之充電電池		GBA 18V..	GBA 18V..
		GAL 18..	GAL 18..
建議使用的充電器		GAX 18..	GAX 18..
*視所使用的蓄电池而定
***溫度<0℃時,性能受限

Bosch Power Tools 1609 92A 422 | (13.12.17)

噪音強度是依照EN60745-2-2之規定而測得的數值。

本機器的A類加權噪音水平一般為：聲壓水平96dB(A)，聲功率水平107dB(A)，測量誤差值K=3 dB。

請佩戴護耳罩！

振荡總值 a_h （三向失量和）以及不确定系数K符合EN60745-2-2:

摺緊許可上限的螺絲和螺母時： q = 9,5 米/平分秒，K=1,5米/平分秒。

本說明書中所載述的振動值皆是按照EN60745之標準測量程序測得，可與其他電動工具的規格直接進行比較。此數值亦適合用於初步評估振動負荷。列示的振動值代表電動工具的主要用途。電動工具若是用於其他用途、使用不同的配件、使用非指定嵌件工具，或維護不當，皆可能造成振動值有所偏差。而使整個工作期間的振動負荷提高。

為能正確估算振動負荷，您應將工具圓盤或空桶的時間一併納入考量。這麼做可使整個工作期間的振動負荷降低。

另外請您制定一套安全措施，以免振動對操作者產生不良影響。例如：維護點動工具與嵌件工具、確保雙手保溫、適當地編排工作步驟。

安装

為蓄電池充電

只能選用附件頁上提供的充電器。此充电器是電動工具上的鋅離子蓋電池的專用充電器。

指示：蓄电池在交货時只完成部分充電。首度使用電動工具之前，必須先充足蓄电池的電以確保蓄电池的功率。

可以隨時為锂離子蓄電池充電，不會縮短電池的使用壽命。如果充電過程突然中断，也不會損壞電池。

本锂離子蓄電池配備了“Electronic Cell Protection (ECP)（電子充電室保護裝置）”，可以防止著電池過度放電。電池的電量如果用盡了，保護開關會自動關閉電動工具：安裝在機器上的工具會停止動動。

電動工具被關閉之后，切勿繼續按住起停開關。可能損壞電池。

請注意有關作廢處理的規定。

取出蕃電池

本蓄電池3具備了雙重鎮定。即使不小心暢動了蓄電池的解鎖按键4，蓄電池也不會從機器中掉落出來。固定彈簧會把蓄電池夾緊在機器中。

拆卸蓄電池3時先按下解鎖按键4，接著再向前從電動工具中拉出蓄電池。不可以強行拉出蓄電池。

更換工具（詳見圖示A與B）

在電動工具上進行任何維護的工作（例如維修，更換工具等等），以及搬運、保存電動工具之前都必須從機器中取出電池。不小心開動了起停開關可能造成傷害。
經常清理電動工具的通風口。電動機風扇會將灰塵吸進機段，過多的金屬粉末沉積會導致電氣危險。
裝入安装件時務必要確認它是否牢牢地固定在工具接頭上。如果安装件未牢固地插在工具接頭中，可能在擰轉螺絲時鬆脫。

安装工具

GDR180-LI:

先向前抽拉锁定套筒2，将工具插入工具接頭1中並把工具推到接頭的盡端，接著再放開鎖定套筒2以鎖定工具。
只能使用有滚珠制動功能的螺絲批咀9(DIN3126-E6.3)。可以借用有滚珠制動功能的通用批阻架10末安装其他的螺絲批咀11。

GDX180-LI:

把插入工具12套在工具接头1上。

由於系統設計的關系，安裝件12和工具接頭1之間會存在些線的游隙；這並不會影響機器的功能／安全性能。

拆卸工具

先向前抽拉销定套筒2，並取出工具。

操作

運作原理

工具接頭1和安裝在接頭上的工具，是靠著電子馬達帶動傳動裝置和敲擊體來驅動的。

整個運作過程可以劃分為兩個階段：旋轉和擲緊（沖擊盤入運作）。

一當螺絲咬入工件中而且發動機開始受荷，沖擊體便投入運作。沖擊體把發動機的傳動力轉換為均勻的旋轉式敲擊動作。放松螺絲或螺母時，整個運作過程會反向進行。

把正逆轉開關5設定在中央的位置，以避免不小心開動電動工具。

把充好電的蓄電池3從前端推入電動工具的底座中，必須讓蓄電池確實卡牢。

改變轉向 （参考插圖C）

使用正逆轉開關5可以改變機器的轉向。如果按住了起停開關6，則無法改變轉向。

正轉：適用于轉入螺絲和擇緊螺母時，把正逆轉開關5向左推到底。

逆轉：適用於放鬆/轉出螺絲和螺母，把正逆轉開 5 向右推到底。

開動/開閉

操作電動工具時先按下電動工具的起停開關6，並持續按著。

輕按或是把起停開關6接到底時燈7會亮起。在照明狀況不佳的環境中可以借此照亮操作位置。

放開起停開關 6 便可以關閉電動工具。

為了節約能源，只在當您要使用機器時，才開動電動工具。

调整转速

你可以無級式調整轉速，把起停開關6按得越緊，轉速就愈快。

輕按起停開開 6 機器以低轉速運轉。逐漸在開關上加壓，轉速也會跟著提高。

有關操作方式的指點

先關閉電動工具，然后再把工具放置在螺母／螺絲上。安裝在接頭上的工具如果仍繼續特勸，容易從螺絲頭上滑開。

扭力大小和沖擊時間長短有關。最大扭力是所有經由沖擊所產生的單一扭力的總和。在沖擊約6-10秒之后扭力可以達到最大。超過這段時間，拉緊扭力只輕微增加。

必須測量每個拉緊扭力的持續沖擊時間。隨時以扭力測量儀，檢查測得的拉緊扭力。

硬垫摔糖，弹簧垫摔糖或软垫摔糖

如果把單一沖擊過程中測得的各個扭力記載在線圖上，可以得到扭力變化的曲線。曲線的最高點是最大扭力。上升的線段則代表到達最大扭力所須的時間。

扭力曲線的演變會受以下因素影響：

一螺絲/螺母的強度

-垫片的種類（螺片，冠狀彈簧，密封片）

-即將被擰入螺絲的物料的強度

螺絲是否涂抹了潤滑油

綜合以上因素，大概可以歸類出下列的工作狀況：

• 硬墊擰轉，是指在使用墊片的前提下把金屬嫘絲縉入金屬物料中。經過短暫的沖墜之後便可以達到最大扭力（比較陡的上升曲線）。不必要的延長沖擊時間只會損壞機器。

弹簧垫摔，是指在使用了弹簧圈、冠状弹簧、螺栓、带圆锥座的螺丝/螺母以及延长零件等的情况下把金属螺丝摔入金属物料中。

• 软垫撑轉，以下幾個例子都居于軟墊撑轉：把金屬螺丝摔入木材中，或者擋緊螺丝時使用了鉛墊片、繡維墊片。

彈簧墊摺轉和軟墊摺轉的最大扭力小於硬墊摺轉的最大扭力。而且前者需要的沖擊時間卻明顯超越後者。

最大螺絲拉紧扭力的参考值

所提供的數據的單位是牛頓米，數據是由切削截面積運算所得；屈服點的利用為百分之 90% （在摩擦系數 _反 = 0.12 ）。隨時以扭力測量儀檢查拉緊扭力。

強度等级根線 DIN 267 標準螺線 高強度螺線
	3.6	4.6	5.8	4.8	6.6	5.8	6.8	6.9	8.8	10.9	12.9
M 6	2.71	3.61	4.52	4.8	5.42	6.02	7.22	8.13	9.7	13.6	16.2
M 8	6.57	8.7	11	11.6	13.1	14.6	17.5	19.7	23	33	39
M 10	13	17.5	22	23	26	29	35	39	47	65	78
M 12	22.6	30	37.6	40	45	50	60	67	80	113	135
M 14	36	48		60	65	72	79	95	107	130	180
M 16	55	73	92	98	110	122	147	165	196	275	330

建議

把大的、長的螺絲摺入堅硬的物料中之前，必須根據螺紋的中心直徑打預鑄孔，預鑄孔的深度大概為螺絲長度的 2/3 。

指示：請留意，勿讓小的金屬物品掉入常動工具中。

腰带夹

使用腰帶夾可以把電動工具掛在腰帶上。不但能夠空出雙手而且常動工具也隨手可即。

Bosch Power Tools 1609 92A 422 (13,12.17)

蓄電池必須儲存在摯氏-20到50度的環境中。夏天不可以把蓄電池搁置在汽車中。

不定時地使用柔軟，清潔而且乾燥的毛刷清潔蓄電池的通氣孔。

充電後如果蓄电池的使用時間明顯縮短，代表蓄电池已經損壞，必須更換新的舊電池。

請注意有關作廢處理的規定。

維修和服務

維修和清潔

在電動工具上進行任何維護的工作（例如維修，更換工具等等），以及搬運、保存電動工具之前都必須從機器中取出舊電池。不小心開動了起停開關可能造成傷害。
電動工具和通風間隙都必須保持清潔，這樣才能夠提高工作品質和安全性。

更换碳刷 （参考插圆D）

每2到3個月就得檢查碳刷的長度。必要時得更換兩個碳刷。

切勿只更換一個碳刷！

指示：只能向博世購買針對該電動工具的碳鋼。
-使用合適的螺絲起子將蓋單14拆開。
- 更換透過彈簧固定的碳刷 13 然後將蓋蓋重新頸好。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的修理、維護和備件的問題。以下的網頁中有爆炸圈和備件的資料：

www.bosch-pt.com
博世顧客咨詢團隊非常樂意為您解答有關本公司產品及附件的問題。

詢問和訂購備件時，務必提供機器錦牌上標示的10位數物品代碼。

台湾

台湾羅伯特博世股份有限公司
建国北路一段90號6樓
台北市10491
電話：[phone]
传真：[phone]
www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

舜伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特/德国

搬運

隨著機器一起供貨的鎘離子蓄電池必須受危險物品法規範。使用者無須另外使用保護包裝便可以運送該蓄電池。
但是如果將它交由第三者運送（例如：寄空運或委托運輸公司）則要使用特殊的包裝和標示。此時必須向危險物品專家請教有關寄送危險物品的相題事宜。
確定蓄電池的外殼未受損後，才可以寄送蓄電池。粘好未加蓋的幆點並包裝好蓄電池，不可以讓蓄電池在包裝中晃動。
必要時也得注意各國有關的法規。

處理廢棄物

必須以符合環保的方式，回收再利用損壞的電動工具，蓄电池，附件和廢棄的包裝材料。

不可以把電動工具和蓄电池/電池丟入一般的家庭垃圾中！

只針對歐盟國家：

依據歐盟指令2012/19/EU，無法再繼續使用的電動工具必須分別收集起來，然後遵照環保相關法規進行資源回收。而歐盟指令2006/66/EG中則要求已故障或次換下来的充電電池/一般電池亦須比照辦理。

蓄电池/一般蓄电池：

锂離子：
請注意“搬運”段落中的指示，頁36。
保留修改權。

mnu

n#

n
