MODE D'EMPLOI Start O15 Abac

LIRE LA NOTICE D’INSTRUCTIONSAvant de positionner, mettre en service ou intervenir sur le compresseur, lire attentivement la notice d’instructions.

Attention : avant d’effectuer toute intervention sur le compresseur, il est obligatoire de désactiver l’alimentation électrique de la machine. DE GEFÄHRLICHE ELEKTRISCHE SPANNUNG - Vorsicht! Schalten Sie vor jedem Eingriff am Kompressor die Stromzufuhr aus.

Etiquette de purge. Une révision périodique du réservoir d’air est nécessaire. Inscrivez la date de l’intervention sur l’étiquette.

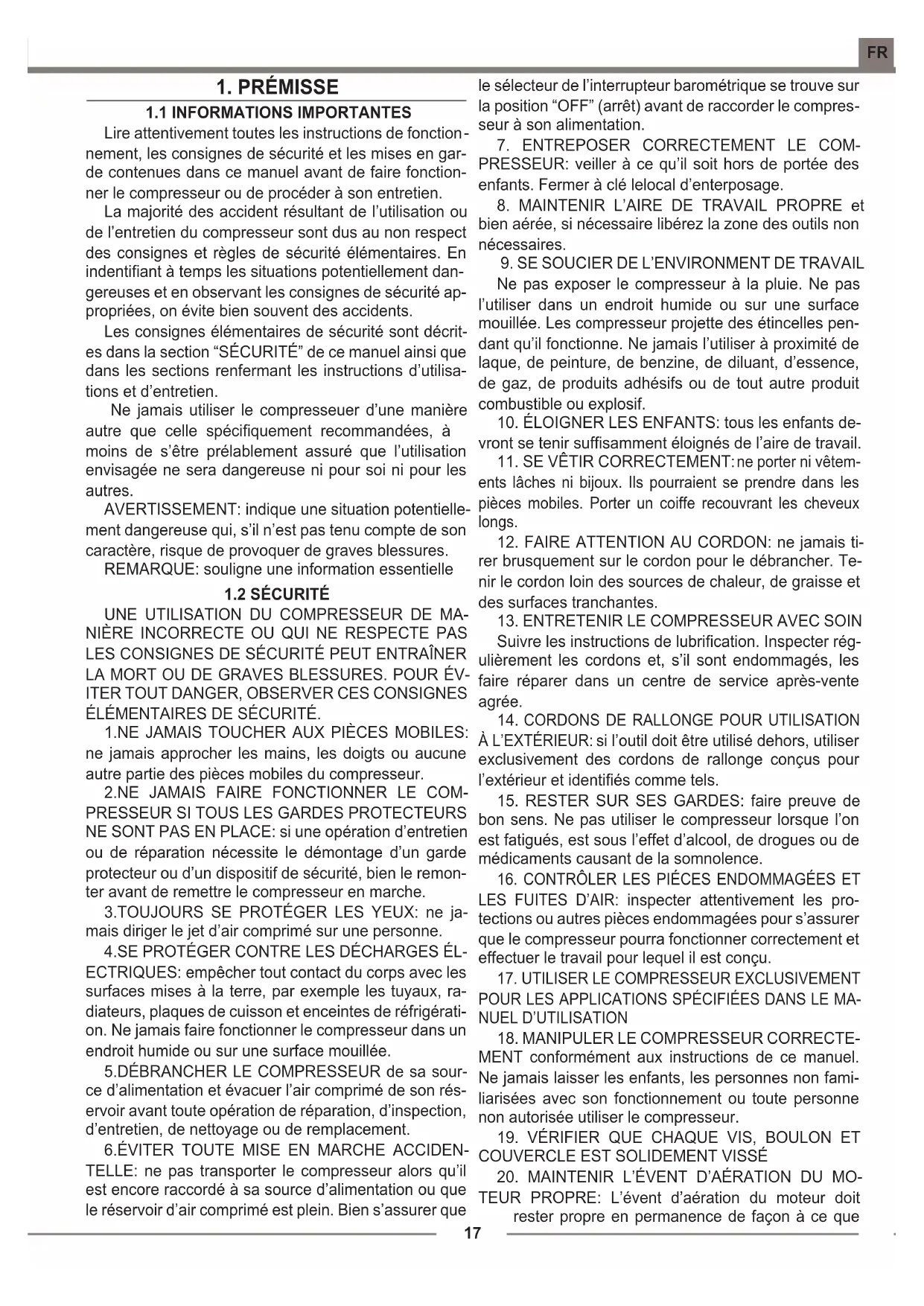

Lire attentivement toutes les instructions de fonction

nement, les consignes de sécurité et les mises en gar- de contenues dans ce manuel avant de faire fonction- ner le compresseur ou de procéder à son entretien. La majorité des accident résultant de l’utilisation ou de l’entretien du compresseur sont dus au non respect des consignes et règles de sécurité élémentaires. En indentiant à temps les situations potentiellement dan- gereuses et en observant les consignes de sécurité ap- propriées, on évite bien souvent des accidents. Les consignes élémentaires de sécurité sont décrit- es dans la section “SÉCURITÉ” de ce manuel ainsi que dans les sections renfermant les instructions d’utilisa- tions et d’entretien. Ne jamais utiliser le compresseuer d’une manière autre que celle spéciquement recommandées, à moins de s’être prélablement assuré que l’utilisation envisagée ne sera dangereuse ni pour soi ni pour les autres.

AVERTISSEMENT: indique une situation potentielle-

ment dangereuse qui, s’il n’est pas tenu compte de son caractère, risque de provoquer de graves blessures. REMARQUE: souligne une information essentielle

ÉLÉMENTAIRES DE SÉCURITÉ. 1.NE JAMAIS TOUCHER AUX PIÈCES MOBILES: ne jamais approcher les mains, les doigts ou aucune autre partie des pièces mobiles du compresseur.

NE SONT PAS EN PLACE: si une opération d’entretien ou de réparation nécessite le démontage d’un garde protecteur ou d’un dispositif de sécurité, bien le remon- ter avant de remettre le compresseur en marche. 3.TOUJOURS SE PROTÉGER LES YEUX: ne ja- mais diriger le jet d’air comprimé sur une personne. 4.SE PROTÉGER CONTRE LES DÉCHARGES ÉL- ECTRIQUES: empêcher tout contact du corps avec les surfaces mises à la terre, par exemple les tuyaux, ra- diateurs, plaques de cuisson et enceintes de réfrigérati- on. Ne jamais faire fonctionner le compresseur dans un endroit humide ou sur une surface mouillée. 5.DÉBRANCHER LE COMPRESSEUR de sa sour- ce d’alimentation et évacuer l’air comprimé de son rés- ervoir avant toute opération de réparation, d’inspection, d’entretien, de nettoyage ou de remplacement.

TELLE: ne pas transporter le compresseur alors qu’il est encore raccordé à sa source d’alimentation ou que le réservoir d’air comprimé est plein. Bien s’assurer que

le sélecteur de l’interrupteur barométrique se trouve sur la position “OFF” (arrêt) avant de raccorder le compres

seur à son alimentation.

7. ENTREPOSER CORRECTEMENT LE COM-

PRESSEUR: veiller à ce qu’il soit hors de portée des enfants. Fermer à clé lelocal d’enterposage.

8. MAINTENIR L’AIRE DE TRAVAIL PROPRE et

bien aérée, si nécessaire libérez la zone des outils non nécessaires.

9. SE SOUCIER DE L’ENVIRONMENT DE TRAVAIL

Ne pas exposer le compresseur à la pluie. Ne pas l’utiliser dans un endroit humide ou sur une surface mouillée. Les compresseur projette des étincelles pen- dant qu’il fonctionne. Ne jamais l’utiliser à proximité de laque, de peinture, de benzine, de diluant, d’essence, de gaz, de produits adhésifs ou de tout autre produit combustible ou explosif.

10. ÉLOIGNER LES ENFANTS: tous les enfants de-

vront se tenir sufsamment éloignés de l’aire de travail.

11. SE VÊTIR CORRECTEMENT:

ne porter ni vêtem- ents lâches ni bijoux. Ils pourraient se prendre dans les pièces mobiles. Porter un coiffe recouvrant les cheveux longs.

12. FAIRE ATTENTION AU CORDON: ne jamais ti-

rer brusquement sur le cordon pour le débrancher. Te- nir le cordon loin des sources de chaleur, de graisse et des surfaces tranchantes.

13. ENTRETENIR LE COMPRESSEUR AVEC SOIN

Suivre les instructions de lubrication. Inspecter rég- ulièrement les cordons et, s’il sont endommagés, les faire réparer dans un centre de service après-vente agrée.

À L’EXTÉRIEUR: si l’outil doit être utilisé dehors, utiliser exclusivement des cordons de rallonge conçus pour l’extérieur et identiés comme tels.

15. RESTER SUR SES GARDES: faire preuve de

bon sens. Ne pas utiliser le compresseur lorsque l’on est fatigués, est sous l’effet d’alcool, de drogues ou de médicaments causant de la somnolence.

16. CONTRÔLER LES PIÉCES ENDOMMAGÉES ET

LES FUITES D’AIR: inspecter attentivement les pro- tections ou autres pièces endommagées pour s’assurer que le compresseur pourra fonctionner correctement et effectuer le travail pour lequel il est conçu.

MENT conformément aux instructions de ce manuel. Ne jamais laisser les enfants, les personnes non fami- liarisées avec son fonctionnement ou toute personne non autorisée utiliser le compresseur.

TEUR PROPRE: L’évent d’aération du moteur doit rester propre en permanence de façon à ce que18 l’air puisse circuler librement. Contrôler fréquemment l’accumulation de poussière.

21. FAIRE FONCTIONNER LE COMPRESSEUR À

LA TENSION NOMINALE spéciée sur la plaque si- gnalétique. Si le compresseur est utilisé à une tension supérieure à la tension nominale, il en résultera une vitesse de rotation du moteur anormalement élevée ri- squant d’endommager le compresseur.

EST ANORMAL, l’arrêter immédiatement et le faire réparer dans un centre de service après-vente agrée.

23. NE PAS NETTOYER LES PIÈCES DE PLASTI-

QUE AVEC DU SOLVANT. Pour nettoyer le pièces de plastique, utiliser un linge doux humecté d’eau savon- neuse puis sécher complètement.

24. UTILISER EXCLUSIVEMENT DES PIÈCES DE

RECHANGE D’ORIGINE: l’utilisation de pièces de re- change autres que celles fabriquées, peut entraîner l’annulation de la garantie et être la cause d’un mauvais fonctionnement et des blessures en résultant.

25. NE PAS MODIFIER LE COMPRESSEUR: une

modication non autorisée risque non seulement d’af- fecter les performances du compresseur, mais égalem- ent d’être la cause d’accidents.

26. DÉSACTIVER L’INTERRUPTEUR LORSQU’ON

NE SE SERT PAS DU COMPRESSEUR, débrancher le compresseur et ouvrir le robinet de vidange pour vider le réservoir d’air comprimé.

27. NE JAMAIS TOUCHER LES SURFACES CHAU-

DES: ne pas toucher les tubes, les culasses ni les mo- teurs.

28. VIDANGER LE RÉSERVOIR tous les jours. La

corrosion doit être évitée. Une révision périodique du réservoir d’air est nécessaire, car la corrosion interne peut réduire l’épaisseur des parois en acier, ce qui en- traîne un risque d’éclatement.

29. NE PAS ARRÊTER LE COMPRESSEUR EN TIRANT

SUR LA FICHE: utiliser la position “AUTO/OFF” du sél- ecteur de l’interrupteur barométrique.

30. CIRCUIT PNEUMATIQUE: utiliser unique-

ment des tuyaux qui peuvent résister à une pression supérieure ou égale à celle du compresseur.

1.3 CONSEILS D’UTILISATION

Le compresseur est dimensionné pour une utilisation intermittente et NON continue. Vérier le facteur de service sur l’étiquette Ce: Exemple S3 - 25% signie 2,5 minutes de fonction- nement et 7,5 minutes d’arrêt. Ceci an de permettre un fonctionnement correct du produit dans le temps. Les compresseurs sur roues, avec une puissance égale ou supérieure à 3hp, sont destinés à être utilisés dans un environnement fermé.

Le compresseur monophasé est équipé d’un câble bipolaire plus terre. Le compresseur triphasé est fourni avec un câble électrique sans che. Le branchement électrique doit être exécuté par un technicien qualié. Le l de mise à la terre est le l vert ou jaune/vert. Ne jamais brancher ce l vert à une extrémité vive. Il est recommandé de ne jamais démonter le com- presseur ni effectuer d’autres connexions.

Utilisez uniquement des rallonges avec che et mise à la terre, n’utilisez jamais de rallonges détériorées ou écrasées. Une rallonge trop ne peut provoquer des chutes de tension et donc une perte de puissance et une surchauffe de l’appareil. Le câble de rallonge du compresseur doit avoir une section proportionnelle à sa longueur ( tab.A - pag.8). Ne jamais utiliser le compresseur avec une rallonge ou un câble électrique endommagé. Ne jamais utiliser le compresseur dans l’eau ou à proximité de celle-ci ainsi qu’à proximité d’un lieu avec risque de décharges électriques.

Après avoir déballé le compresseur (g. 1), vérier qu’il est en bon état en contrôlant qu’il n’ait pas subi de dommages durant la transport puis effectuer les opérations suivantes:

• Monter les roues et le caoutchouc sur les réservoirs (lorsqu’ils ne sont pas déjà montés) en suivant les in- structions de la g. 2.

• Faire attention que le compresseur soit transporté correctement, ne pas le retourner ou le soulever avec des crochets ou câbles (g. 5-6).

• Positionner le compresseur dans un lieu bien ventilé, à l’abri des agents atmosphériques et non dans des endroits présentant des risques d’explosion.

• En cas de plan incliné (g.3), vérier que le compres- seur ne se déplace pas en cours de fonctionnement, dans le cas contraire, bloquer les roues avec deux cales. Si le plan est un support ou un échafaudage, xer le compresseur de façon appropriée an d’éviter les chutes.

• Pour obtenir une bonne ventilation et un refroidisse- ment efcace, il est important que la protection du com- presseur soit à au moins 50 cm de distance de toute cloison (g. 4).

• Les compresseurs montés sur réservoir à pieds xes ne doivent pas être xés au sol de façon rigide, il est conseillé de monter 4 supports antivibrants.

2.2 BRANCHEMENT ELECTRIQUE

Les compresseurs monophasés sont fournis avec un câble bipolaire et une che bipolaire + terre.19 Il est important que le compresseur soit branché à une prise de courant doté de mise à la terre (g.7). Les compresseurs triphasés doivent être installés par un technicien qualié. Les compresseurs triphasés sont fournis sans che. Relier au câble d’alimentation une che électrique avec passe-câble à vis et collier de blocage après avoir consulté le tableau B (pag.8) Tout dommage provoqué par de mauvais branche- ments à la ligne annule automatiquement la garantie sur les pièces électriques. A n d’éviter tout branchement incorrect, con- tacter un technicien qualié.

• Contrôler que la tension de réseau correspond à cel- le indiquée sur la plaquette signalétique des caractéris- tiques électriques (g.8), la plage de tolérance admise est de ± 5%.

• Au moment de la première mise en service, pour les compresseurs qui fonctionnent avec une tension tri- phasée, vérier le sens exact de rotation du ventilateur de refroidissement au moyen de la èche située sur la protection courroie ou sur le carénage.

• Introduire la che dansla prise de courant et dém- arrer le compresseur en positionnant le pommeau du pressostat sur (I) (g.9).

• Le fonctionnement du compresseur est entièrement automatique, commandé par le pressostat qui l’arrête lorsque la pression dans le réservoir atteint la valeur maximum et le fait repartir lorsqu’elle descend en des- sous de la valeur minimum.

• Généralement, la différence de pression entre la valeur maximum et la valeur minimum est d’environ 2 bars (29 psi). Ex.: le compresseur s’arrête lorsqu’il atteint 8 bars (116 psi) et redémarre automatiquement lorsque la pression descend à 6 bars (87 psi).

• Après avoir branché le compresseur effectuer une charge à la pression maximum et vérier que le fon- ctionnement de la machine soit correct.

• Certains modèles sont équipés d’une soupape de décharge de la tête qui sert à faciliter le prochain dém- arrage. Une bouffée d’air à l’arrêt du moteur est donc un signe de bon fonctionnement.

2.4 PROTECTION DU MOTEUR

Le moteur des compresseurs est doté d’une pro- tection thermique automatique située à l’intérieur de l’enroulement, elle arrête le compresseur lorsque la température du moteur atteint des valeurs trop élevées. En cas d’intervention, le compresseur repart automati- quement après 10 - 15 minutes. Si la protection se déclenche de nouveau, il est conseillé d’éteindre le compresseur, débrancher l’alimentation électrique et contactez un centre de service autorisé. Attention: les compresseurs triphasés doivent être branchés à une prise de courant protégée par un inter- rupteur différentiel adapté (magnétothermique - voir le tableau C -pag.8).

2.5 REGLAGE DE LA PRESSION

DE FONCTIONNEMENT Il n’est pas nécessaire de toujours utiliser la pression de fonctionnement maximum, au contraire, la plupart du temps, l’outil pneumatique utilisé nécessite moins de pression. Débloquer le pommeau du réducteur de pression en tirant vers le haut, régler la pression à la valeur désirée en tournant le pommeau dans le sens des aiguilles d’u- ne montre pour l’augmenter et dans le sens contraire pour la diminuer; une fois la pression optimale atteinte, bloquer le pommeau en appuyant vers le bas (g. 10). Sur les réducteurs de pression sans manomètre, la pression de réglage est visible sur l’échelle graduée si- tuée sur le corps du réducteur. ATTENTION: Certains réducteurs de pression ne sont pas équipés de “push to lock”, par conséquent, il suft de tourner la poignée pour en régler la pression.

2.5 PRÉCAUTIONS D’UTILISATION

Eviter absolument de dévisser un raccord quelcon- que lorsque le réservoir est sous pression. Il est interdit de percer des trous, de faire des sou- dures ou de déformer volontairement le réservoir d’air comprimé. Température ambiante 0°C+ 35°C. Ne pas diriger de jet d’eau ou de liquide inammable sur le compresseur. Ne pas positionner d’objet inammable à proximité du compresseur. Ne jamais diriger le jet d’air vers des personnes ou animaux Ne pas transporter le compresseur lorsque le réserv- oir est sous pression. Faire attention qu’aucune partie du compresseur tels que tête et tuyaux de départ ne puissent atteindre des températures élevées. Ne jamais toucher(g.11). Transporter le compresseur en le soulevant ou en le tirant par les poignées ou prises appropriées (g. 6). Eloigner les enfants et les animaux de la zone de fonctionnement de la machine. En cas d’utilisation du compresseur pour peindre: a) Ne pas opérer dans les lieux fermés ou à proximi- té de ammes libres b) Vérier que la pièce dans laquelle la machine fon- ctionne bénécie d’un changement d’air. c) Protéger nez et bouche à l’aide d’un masque ap- proprié En cas d’endommagement du câble électrique ou de la che, ne pas utiliser le compresseur. Ne pas introduire d’objets ou les mains à l’intérieur des grilles de protection. Eviter d’utiliser le compresseur comme objet con- tondant contre des personnes, animaux ou choses an d’éviter des accidents graves. Une fois l’utilisation du compresseur terminée, toujours débrancher la che de la prise de courant. FR20

Avant d’intervenir, vériiez que : L’interrupteur de ligne soit sur la position “0”. Le pressostat et les interrupteurs du boîtier soient désactivés. Le réservoir d’air soit déchargé de toute pression. Le compresseur est refroidi sufsamment. Si vous avez besoin d’accéder aux parties internes doivent retirer le boîtier d’insonorisation. Faites atten

tion de ne pas déchirer les câbles ou les connexions.

3.1 NETTOYAGE DU FILTRE D’ASPIRATION

Toutes les 50 heures de fonctionnement, il convient de démonter le ltre d’aspiration et de nettoyer l’éléme- nt ltrant (g. 12) en soufant de l’air comprimé. Il est conseillé de remplacer l’élément ltrant au moins une fois pour an lorsque le compresseur fon- ctionne dans un endroit propre; plus souvent en cas d’endroit poussiérieux.

3.2 VIDANGE CONDENSAT

Le compresseur génère de l’eau de condensation qui s’accumule dans le réservoir. Il est nécessaire d’évac- uer la condensateur du réservoir tous le jour en ouvrant le robinet d’évacuation situé sous le réservoir (g.13). Une révision périodique du réservoir d’air est nécess- aire, car la corrosion interne peut réduire l’épaisseur des parois en acier, ce qui entraîne un risque d’éclat- ement. Prêtez une attention, en cas de présence d’air com- primé dans le réservoir. Pression 1-2 bars max. 4 . PETITES ANOMALIES Fuite d’huile depuis la vanne située sous le pressostat Cet inconvénient est dû à une étanchéité défectueuse de la vanne de retenue, procéder comme suit (g.14): Evacuer toute la pression du réservoir Dévisser la tête hexagonale de la vanne, et nettoyer le disque (A) ainsi que son logement. Fuite d’air Elles sont généralement dues à une étanchéité défectueuse des raccords; contrôler tous les raccords en les mouillant avec de l’eau savonneuse. Baisse du rendement. Démarrages fréquents. Fai- bles valeurs de pression. Demande excessive de performances ou éventuell- es fuites depuis les joints et/ou les canalisations. Le ltre d’aspiration pourrait être encrassé. Remplacer les joints des raccords, nettoyer ou rem- placer le ltre. Le compresseur tourne mais ne charge pas L’inconvénient peut être dû à la rupture des vannes ou d’un joint. Contacter le centre de service après- vente autorisé pour la réparation. Le compresseur ne démarre pas, vérier: La tension de réseau doit correspondre à celle indi

quée sur la plaquette signalétique. Aucune rallonge électrique de section ou longueur non adaptée ne doit être présente. Le lieu de fonctionnement ne doit pas être trop froid Vérier l’absence d’intervention de la protection thermi- que (voir 2.4). Le réseau électrique doit être alimenté. Le compresseur ne s’arrête pas Si le compresseur ne s’arrête pas lorsque la pres- sion maximale est atteinte, la vanne de sécurité du rés- ervoir entre en fonction Contacter le centre de service après-vente autorisé pour la réparation. 5.REMARQUE

5.1 CARACTERISTIQUES TECHNIQUES

• Consulter l’étiquette CE sur le compresseur (g.9)

• Pour le marché européen, les compresseurs sont fabriqués selon normes et directives en vigueur (voir la déclaration de conformité).

• La valeur du niveau sonore (±3 dB(A)) est mesuré en champs libre à 1 m de distanceà la pression maxi- mum d’utilisation ; elle peut augmenter de 1 à 10 dB(A) en fonction de l’endroit dans lequel le compresseur est installé.

5.2 EMMAGASINAGE DU COMPRESSEUR

Pendant toute la période d’inactivité du compresseur, l’emmagasiner dans un lieu sec, avec une température comprise entre +5°C et +45°C et en position permettant d’éviter le contact avec les agents atmosphériques. Si necessaire, le protéger avec des bâches an d’éviter que la poussière se dépose sur les mécanismes. Si le compresseur reste inactif pendant de longues périodes, il est nécessaire de vidanger l’huile et de con- trôler le fonctionnement.

5.3 RACCORDEMENTS PNEUMATIQUES

Utiliser toujours des tuyaux pneumatiques pour air comprimé ayant des caractéristiques de pression ma- ximum adaptées à celle du compresseur. Ne pas es- sayer de réparer le tuyau lorsqu’il est défectueux.

Compresseur et tous les matériaux (paquet, huile, pièces de rechange...) doivent être correctement di- sposés selon les lois locales.21
