BRUGSANVISNING Start O15 Abac

Advarsel: det er påbudt at afbryde strømforsyningen til kompressoren, før der udføres nogen form for indgreb på den.

Etiket dræning. Periodisk serviceeftersyn af luftbeholderen er nødvendigt, da indvendig korrosion kan reducere stålvæggens tykkelse.

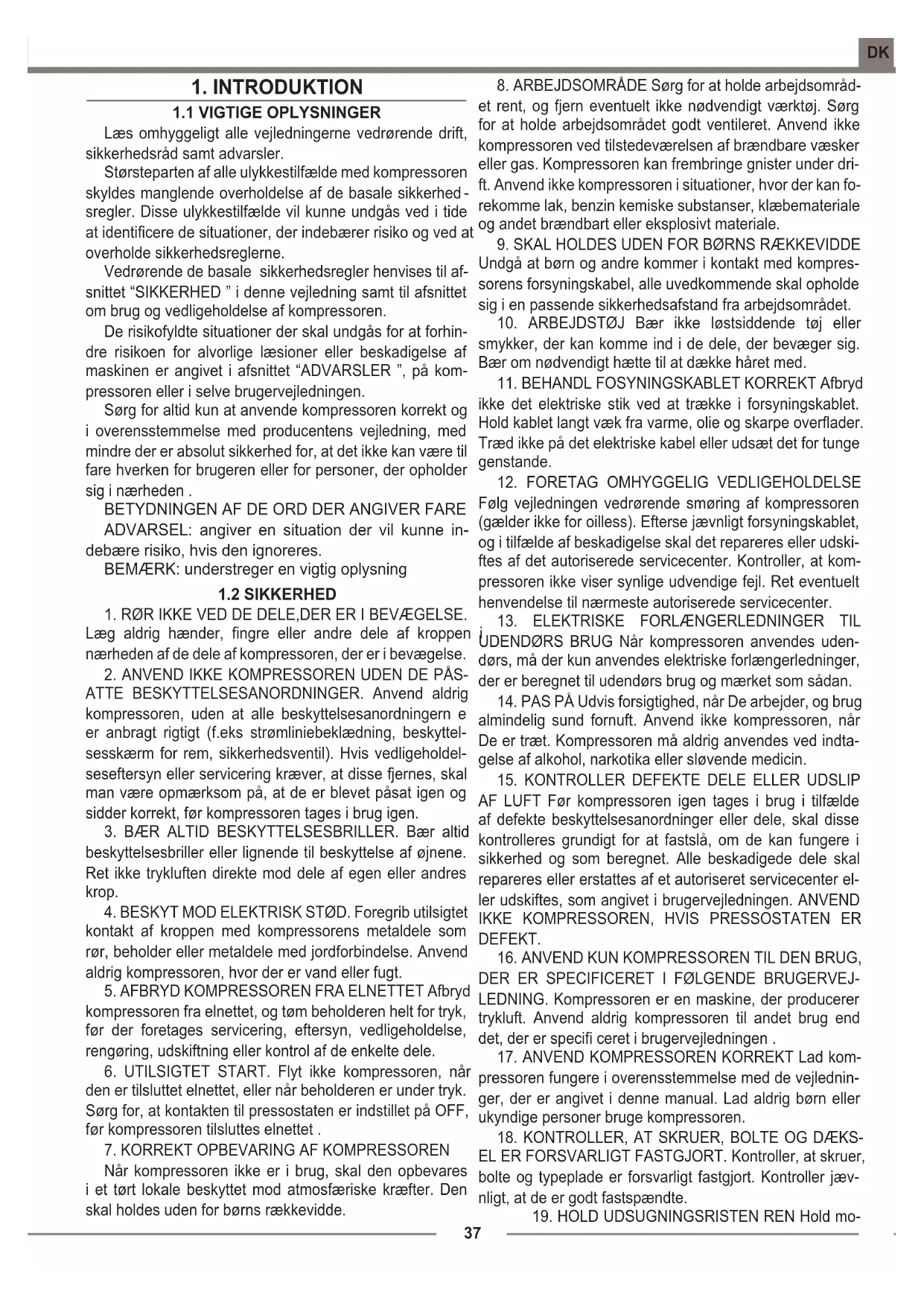

Læs omhyggeligt alle vejledningerne vedrørende drift, sikkerhedsråd samt advarsler. Størsteparten af alle ulykkestilfælde med kompressoren skyldes manglende overholdelse af de basale sikkerhed

sregler. Disse ulykkestilfælde vil kunne undgås ved i tide at identicere de situationer, der indebærer risiko og ved at overholde sikkerhedsreglerne. Vedrørende de basale sikkerhedsregler henvises til af- snittet “SIKKERHED ” i denne vejledning samt til afsnittet om brug og vedligeholdelse af kompressoren. De risikofyldte situationer der skal undgås for at forhin- dre risikoen for alvorlige læsioner eller beskadigelse af maskinen er angivet i afsnittet “ADVARSLER ”, på kom- pressoren eller i selve brugervejledningen. Sørg for altid kun at anvende kompressoren korrekt og i overensstemmelse med producentens vejledning, med mindre der er absolut sikkerhed for, at det ikke kan være til fare hverken for brugeren eller for personer, der opholder sig i nærheden . BETYDNINGEN AF DE ORD DER ANGIVER FARE ADVARSEL: angiver en situation der vil kunne in- debære risiko, hvis den ignoreres. BEMÆRK: understreger en vigtig oplysning

Læg aldrig hænder, ngre eller andre dele af kroppen i nærheden af de dele af kompressoren, der er i bevægelse.

2. ANVEND IKKE KOMPRESSOREN UDEN DE PÅS-

ATTE BESKYTTELSESANORDNINGER. Anvend aldrig kompressoren, uden at alle beskyttelsesanordningern e er anbragt rigtigt (f.eks strømliniebeklædning, beskyttel- sesskærm for rem, sikkerhedsventil). Hvis vedligeholdel- seseftersyn eller servicering kræver, at disse fjernes, skal man være opmærksom på, at de er blevet påsat igen og sidder korrekt, før kompressoren tages i brug igen.

3. BÆR ALTID BESKYTTELSESBRILLER. Bær altid

beskyttelsesbriller eller lignende til beskyttelse af øjnene. Ret ikke trykluften direkte mod dele af egen eller andres krop.

4. BESKYT MOD ELEKTRISK STØD. Foregrib utilsigtet

kontakt af kroppen med kompressorens metaldele som rør, beholder eller metaldele med jordforbindelse. Anvend aldrig kompressoren, hvor der er vand eller fugt.

5. AFBRYD KOMPRESSOREN FRA ELNETTET Afbryd

kompressoren fra elnettet, og tøm beholderen helt for tryk, før der foretages servicering, eftersyn, vedligeholdelse, rengøring, udskiftning eller kontrol af de enkelte dele.

6. UTILSIGTET START. Flyt ikke kompressoren, når

Når kompressoren ikke er i brug, skal den opbevares i et tørt lokale beskyttet mod atmosfæriske kræfter. Den skal holdes uden for børns rækkevidde.

8. ARBEJDSOMRÅDE Sørg for at holde arbejdsområd-

et rent, og fjern eventuelt ikke nødvendigt værktøj. Sørg for at holde arbejdsområdet godt ventileret. Anvend ikke kompressoren ved tilstedeværelsen af brændbare væsker eller gas. Kompressoren kan frembringe gnister under dri- ft. Anvend ikke kompressoren i situationer, hvor der kan fo- rekomme lak, benzin kemiske substanser, klæbemateriale og andet brændbart eller eksplosivt materiale.

9. SKAL HOLDES UDEN FOR BØRNS RÆKKEVIDDE

Undgå at børn og andre kommer i kontakt med kompres- sorens forsyningskabel, alle uvedkommende skal opholde sig i en passende sikkerhedsafstand fra arbejdsområdet.

10. ARBEJDSTØJ Bær ikke løstsiddende tøj eller

smykker, der kan komme ind i de dele, der bevæger sig. Bær om nødvendigt hætte til at dække håret med.

11. BEHANDL FOSYNINGSKABLET KORREKT Afbryd

ikke det elektriske stik ved at trække i forsyningskablet. Hold kablet langt væk fra varme, olie og skarpe overader. Træd ikke på det elektriske kabel eller udsæt det for tunge genstande.

12. FORETAG OMHYGGELIG VEDLIGEHOLDELSE

Følg vejledningen vedrørende smøring af kompressoren (gælder ikke for oilless). Efterse jævnligt forsyningskablet, og i tilfælde af beskadigelse skal det repareres eller udski- ftes af det autoriserede servicecenter. Kontroller, at kom- pressoren ikke viser synlige udvendige fejl. Ret eventuelt henvendelse til nærmeste autoriserede servicecenter.

13. ELEKTRISKE FORLÆNGERLEDNINGER TIL

UDENDØRS BRUG Når kompressoren anvendes uden- dørs, må der kun anvendes elektriske forlængerledninger, der er beregnet til udendørs brug og mærket som sådan.

14. PAS PÅ Udvis forsigtighed, når De arbejder, og brug

almindelig sund fornuft. Anvend ikke kompressoren, når De er træt. Kompressoren må aldrig anvendes ved indta- gelse af alkohol, narkotika eller sløvende medicin.

15. KONTROLLER DEFEKTE DELE ELLER UDSLIP

AF LUFT Før kompressoren igen tages i brug i tilfælde af defekte beskyttelsesanordninger eller dele, skal disse kontrolleres grundigt for at fastslå, om de kan fungere i sikkerhed og som beregnet. Alle beskadigede dele skal repareres eller erstattes af et autoriseret servicecenter el- ler udskiftes, som angivet i brugervejledningen. ANVEND

DER ER SPECIFICERET I FØLGENDE BRUGERVEJ- LEDNING. Kompressoren er en maskine, der producerer trykluft. Anvend aldrig kompressoren til andet brug end det, der er speci ceret i brugervejledningen .

17. ANVEND KOMPRESSOREN KORREKT Lad kom-

pressoren fungere i overensstemmelse med de vejlednin- ger, der er angivet i denne manual. Lad aldrig børn eller ukyndige personer bruge kompressoren.

18. KONTROLLER, AT SKRUER, BOLTE OG DÆKS-

EL ER FORSVARLIGT FASTGJORT. Kontroller, at skruer, bolte og typeplade er forsvarligt fastgjort. Kontroller jæv- nligt, at de er godt fastspændte.

19. HOLD UDSUGNINGSRISTEN REN Hold mo-38

torens ventilationsrist ren. Rens jævnligt denne rist, hvis arbejdsmiljøet er meget snavset.

20. LAD KOMPRESSOREN FUNGERE VED NOMINEL

SPÆNDING Lad kompressoren fungere med den spænd- ing, der er speci ceret på typepladen med de elektriske data. Hvis kompressoren anvendes ved en højere spænd- ing end den nominelle, vil motoren dreje hurtigere, hvad der kan beskadige enheden ved at motoren brændes.

21. ANVEND ALDRIG KOMPRESSOREN, NÅR DEN

ER DEFEKT Hvis kompressoren under drift udsender un- derlig støj eller har overdrevent store vibrationer eller vir- ker defekt, skal den omgående standses og dens funktion kontrolleres, eller det nærmeste autoriserede servicecen- ter skal kontaktes.

vendelse af ikke originale reservedele forårsager bortfald af garantien og dårlig funktion af kompressoren. De ori- ginale reservedele kan rekvireres hos de autoriserede forhandlere.

24. FORETAG IKKE ÆNDRINGER PÅ KOMPRESSO-

REN Foretag ikke ændringer på kompressoren. Konsulter et autoriseret cervicecenter i tilfælde af reparationer. En ikke autoriseret ændring kan formindske kompressorens ydelser, men den kan ligeledes være årsag til alvorlige ulykkestilfælde for de personer, der ikke har det nødvend- ige tekniske kendskab til at udføre ændringer.

DELE For at undgå forbrændiger må rørene, motoren og alle de varme dele ikke berøres.

27. RET ALDRIG LUFTSTRÅLEN DIREKTE MOD

KROPPEN For at undgå risici må luftstrålen aldrig rettes mod personer eller dyr.

28.TØMNING AF KONDENSVAND FRA BEHOLDE-

REN Beholderen skal tømmes dagligt. Levetiden for luft- beholderen afhænger hovedsageligt af driftsmiljøet. Und- gå at installere kompressoren i snavsede og korroderende omgivelser, da dette kan reducere beholderens levetid betydeligt.

30. TRYKLUFTKREDSLØB Anvend rør og anbefalet

trykluftsværktøj, der tåler samme eller højere temperaturer end kompressorens maksimale driftstryk.

• For at opnå en god funktion af maskinen med fuld kon- tinuerlig belastning ved det maksimale driftstryk, skal det sikres, at rumtemperaturen i det lokale, hvori der arbejdes ikke overstiger +25°C.

• Kompressoren er fremstillet til funktion ved det inter- mittensforhold, der er speciceret på identikationsskiltet (eksempel: S3-25 betyder drift i 2,5 minutter og herefter afbrydelse i 7,5 minutter).

JORDFORBINDELSE. Denne kompressor skal være tilsluttet jordforbindelse, når den er i brug for at beskytte brugeren mod elektrisk stød. Den enfasede kompressor er udstyret med et to-polet kabel samt jordforbindelse. Den trefasede kompressor leveres med elektrisk kabel uden stik. Tilslutningen til elnettet skal foretages af en au- toriseret tekniker. Det anbefales, aldrig at adskille kompressoren eller at foretage andre tilslutninger til pressostaten. Reparationer må kun udføres af autoriserede servicecentre eller andre kvalicerede centre. Glem ikke, at jordforbindelsesledningen er den, der er gul/grøn. Tilslut aldrig denne grønne ledning til en strømførende terminal. Tilkald ved tvivlstilfælde en elektriker, der kan kontrol- lere jordforbindelsen.

1.5 FORLÆNGERLEDNING

Benyt kun forlængerledninger med stik og jordforbindel- se, benyt ikke beskadigede eller sammenklemte forlæng- erledninger. En for tynd forlængerledning kan forårsage spændingsfald og dermed mindre effekt og en overdreven opvarmning af apparatet. Kompressorens forlængerledning skal have et tværsnit, der svartil længden i følge disse parametre (Se tabel A - side 8). ADVARSEL Anvend aldrig kompressoren med beska- diget elkabel eller forlængerledning. Anvend aldrig kom- pressoren i eller i nærheden af vand eller i nærheden af risikofyldte omgivelser, hvor der kan forekomme elektriske udladninger.

1) og kontrolleret, om den er i perfekt stand og ikke har

lidt skade under transporten, skal der foretages følgende:

• Påsæt hjulene og den lille gummiring på beholderen, hvis de ikke allerede er påsat ved at følge de vejledninger, der ndes på g. 2.

• Anbring kompressoren, på et gennemventileret sted, hvor den er beskyttet mod atmosfæriske kræfter, og hvor der ikke er eksplosionsfare.

• Hvis aden hælder og er glat (g.3), skal det39

kontrolleres, at kompressoren ikke ytter sig under brug, hvis dette er tilfældet, skal hjulene fastlåses med to kiler. Hvis aden er en hylde, skal det sikres, at den ikke kan falde ned ved at fastgøre den på passende måde

• For at opnå en god ventilation og en effektiv afkøling er det vigtigt, at kompressorens rembeskyttelsesskærm bender sig i en afstand på mindst 50 cm fra alle vægge (g. 4). De kompressorer, der er monteret på en beholder med faststående fødder, skal ikke fastgøres for fast til gul- vet, og der anbefales en montering med re antivibrerende støtter.

De enfasede kompressorer leveres komplet med elkabel og stik til to-polet strøm+jordforbindelse. Det er vigtigt at tilslutte kompressoren til en elektrisk stikkon- takt udstyret med jordforbindelse. (g.7) De trefasede kompressorer skal installeres af en autoriseret tekniker. De trefasede kompressorer leve- res uden stik. Tilslut et elstik med klys til skrue samt stopring (g.7) ved at følge tabellen B (side 8). Enhver skade forårsaget af forkerte tilslutninger af elforsyningen til elnettet udelukker automatisk garanti- dækning af de elektriske dele. For at undgå forkerte tilslutninger anbefales det at kontakte en autorise- ret tekniker.

Kontroller, at nettets spænding svarer til den spænding, der er angivet på den lille typeplade med de elektriske data (g.9), den tilladte marginen skal holdes inden for ± 5%. Første gang de trefasede kompresorer igangsættes, er det vigtigt at kontrollere, at afkølingsventilatorhjulet drejer i den rigtige retning, dette kontrolleres ved hjælp af den pil, der sidder på rembeskyttelsesskærmen eller på strømlin- iebeklædningen. Indsæt stikket i stikkontakten (g.9), start kompressoren og indstil pressostatens håndtag på “I”. Kompressorens funktion er fuldautomatisk og styret af pressostaten, der standser kompressoren, når trykket i beholderen når den maksimale værdi og starter den igen, når trykket falder til minimumsværdien. Trykforskellen mellem den maksimale og den minimale værdi er normalt ca. 2 bar (29 psi). Efter at have tilsluttet kompressoren til elnettet skal den lades med det højeste tryk for at kontrollere dens funktion.

2.4 BESKYTTELSE MOTOR

• Motoren på kompressorerne er udstyret med en au- tomatisk varmebeskyttelse, der er anbragt inde i lede- ren, der standser ompressoren, når motorens tempera- tur når for høje værdier. Hvis denne aktiveres, går kompressoren automatisk i gang igen efter 10 - 15 minutter.

• De trefasede kompressorer skal være tilsluttet en stikkontakt, der er beskyttet med en passende differen- tiale-kontakt (termisk magnet, se tabel C - side 8).

2.5 REGULERING AF ARBEJDSTRYKKET

Det er ikke nødvendigt altid at anvende det maksimale arbejdstryk, tværtimod har det anvendte trykluftværk- tøj ofte brug for mindre tryk. Det er nødvendigt at regulere trykket særligt omhyggeligt på de kompressorer, der er ud- styret med en trykmåler. Løsn trykbegrænserens håndtag ved at trække det opad, indstil trykket på den ønskede værdi ved at dreje håndtaget i urets retning for at forøge trykket og mod uret for at formindske det, når det optimale tryk er nået, skal håndtaget fastlåses ved at trykke det nedad (g. 10). På de trykbegænsere, der ikke er udstyret med en trykmåler, kan reguleringen af trykket aæses på den graduerede skala, der sidder på selve trykbegrænseren. På de trykbegrænsere, der er udstyret med en trykmåler, aæses reguleringen af trykket på selve trykmåleren. ADVARSEL: Visse trykregulatorer er ikke forsynet med “push to lock” og trykket justeres derfor blot ved at dreje knoppen.

• Det er ikke tilladt at udføre huller, svejsninger eller fo- randringer på trykluftbeholderen.

• Foretag ikke indgreb på kompressoren uden først at have trukke stikket ud af stikkontakten.

• Rumtemperatur ved drift 0°C +35°C.

• Ret ikke vandstråler eller brændbare væsker mod kom- pressoren.

• Anbring ikke brændbare genstande i nærheden af kom- pressoren

• Når kompressoren ikke er i brug, skal pressostaten ind- stilles på “0” (OFF) (slukket).

• Ret aldrig trykluftstråler mod personer eller dyr.

• Flyt ikke kompressoren, når der er tryk i beholderen.

• Vær opmærksom på, at nogle af kompressorens dele som topstykke og afgangsrør kan nå meget høje tempera- turer. Rør ikke ved disse dele for at undgå forbrændinger.

• Flyt kompressoren ved at løfte den eller trække i de håndtag eller hanke, der sidder på den.

• Børn og dyr må ikke komme i nærheden af maskinens arbejdsområde.

• Hvis apparatet anvendes til lakering: a) Arbejd ikke i lukkede rum eller i nærheden af ammer b) Sørg for, at det rum, hvori der arbejdes har en pas- sende udluftning c) Beskyt næse og mund med en egnet maske.

• Anvend ikke kompressoren i tilfælde af beksadiget elka- bel eller stik, men kontakt det autoriserede servicecenter for udskiftning med originale dele.

• Ved anbringelse på en hylde eller en ade, der bender sig over gulvhøjde skal kompressoren fastgøres for at un- dgå, at den kan falde ned under brugen.

• Læg ikke hænder eller genstande inde i beskyttelsesri- stene for at undgå fysiske skader eller skader på kompres- soren.

• Brug ikke kompressoren som våben mod personer, genstande eller dyr for at undgå alvorlige skader.

• Tag altid stikket ud af den elektriske stikkontakt efter endt brug af kompressoren.40

Før der foretages nogen form for indgreb på kom- pressoren, skal der sikres følgende: Den elektriske hovedkontakt står på “0”. Pressostaten og kontakterne på det elektroniske betjeningspanel er slået fra, position “0”. Luftbeholderen er tømt for tryk.

3.1 UDSUGNINGSFILTRET

Det er hensigtsmæssigt efter 50 arbejdstimer at skille udsugningsltret ad og rense det ltrerende element ved at blæse med trykluft (g. 12). Det tilrådes at udskifte det ltrerende element mindst en gang om året, hvis kompressoren arbejder i et rent arbejd- smiljø, oftere, hvis der er støvet, der hvor kompressoren er anbragt.

Det er nødvendigt at tømme beholderen for konden- svand daglige ved at åbne for udtømningshanen (g.13), der sidder under beholderen. Udvis forsigtighed, hvis der er trykluft til stede i beholde- ren, da vandet i så fald vil kunne komme ud med stor kraft. Det anbefalede tryk er på 1 ÷ 2 bar max.

Luftudslip fra ventilen under pressostaten Dette skyldes en mangelfuld tætning af holdeventilen, foretag følgende indgreb (g. 14). Tøm beholderen fuldstændigt for tryk Skru det sekskantede ventilhoved af Rens omhyggeligt både gummiskiven (A) og dens holder Luftudslip Dette kan skyldes mangelfuld tætning af tilslutningerne, kontroller alle tilslutningerne ved at gøre dem våde med sæbevand. Reduktion af ydelse. Hyppige starter. Lave tryk- værdier. For intensiv brug eller eventuelle lækager fra samlinger og/eller slanger. Rengør det tilstoppede sugelter. Udskift koblingernes pakninger. Rengør eller udskift lteret. Kompressoren kører rundt men oplades ikke Det kan skyldes, at ventilerne eller en pakning er blevet beskadiget, udskift de beskadigede dele. Kompressoren starter ikke, skal følgende kontrol- leres: At netspændingen svarer til den spænding, der er an- givet på typepladen . At der ikke anvendes elektriske for- længerledninger med forkert værsnit eller længde. At ru- mtemperaturen, hvor der arbejdes, ikke er for lav. (under 0°C) . At elnettet forsynes med elektricitet. Kompressoren standser ikke Hvis kompressoren ikke standser ved opnåelse af det maksimale tryk, aktiveres sikkerhedsventilen i beholderen. Det nærmeste servicecenter skal kontaktes i tilfælde af re- paration.

• Til det europæiske marked er kompressorernes behol

• Støjniveau målt i et frit område med en afstand på 1 m ±3dB(A) ved maksimalt arbejdstryk.

• Lydniveauet kan øges fra 1til 10 dB(A) afhængigt af de omgivelser, hvor kompressoren installeres.

Inden kompressoren tages i brug første gang (dvs. in- den fjernelse af emballagen) skal kompressoren opbeva- res på et tørt sted med tempe-raturer på + 5 °C og + 45 °C. Kompressoren skal placeres således, at den ikke ud- sættes for skiftende vejrforhold. I forbindelse med afbrydelse af kompressoren (dvs. efter fjernelse af emballagen) skal kompressoren dækkes med presenninger for at hindre, at støvet trænger ind i mekanismerne. Det er nødvendigt at skifte olien og kontrollere kom- pressorens funktion, hvis den ikke skal benyttes i længere perioder.

5.3 PNEUMATISKE TILSLUTNINGER

Sørg for altid at benytte pneumatiske slanger/rør bere- gnet til trykluft, der har maks. tryk specikationer, der pas- ser til kompressorens. Forsøg ikke at reparere slangen/ røret, hvis det er defekt.41
