MANUAL DE UTILIZADOR Start O15 Abac

AVIOS: Ante de utilizes o compressor, ler bem as instruções contidas no seguientemanual

Alguns desenhos deeste Manual mostram algoons pormenores que podem ser differentes dovosso compressor.

1.4 COLLEGAMENTO A TERRA

2.2 COLLEGAMENTO ELETTRICO

5.2 IMMAGAZZINAMENTO COMPRESSORE

Ler atentamente todas as instruções de funciona, os conselhos para a segurar e os avisos do Manual de Instruções. A maior dos acidentes com o uso do compressor, é devida ao desrespeito pelas regras de segurar elementares. Identificando a tempo as situações de perigo potenciais e obedecendo às regras de segurar adequadas, são evitados os acidentes.

As regrasfundamentaisparaaguarancastaosdctritasna secao"SEGURANCA"deste manualetambemnasecacao que fala dautilizacao e da manutencao do compressor.As situaoesperigosas aevitar,para prevenitodosorsriscosdelesoesgravesoudanosmaquina,estaoassinaladasna secao"AVISOS"no compressor ou no Manual de Instruções.

Nunca utilizes o compressor de modo improprio mas somente no modo aconsehado pelo Fabricante, a menos que se tenha a absoluta certeza de que não possa ser perigoso, nem para o utiliser, nem para as pessoas que se encontrar nas proximas.

AVISOS: indica uma situação potencialmente perigosa que, se ignorada, pode provocar danos graves.

NOTA: evidencia uma informacao essencial

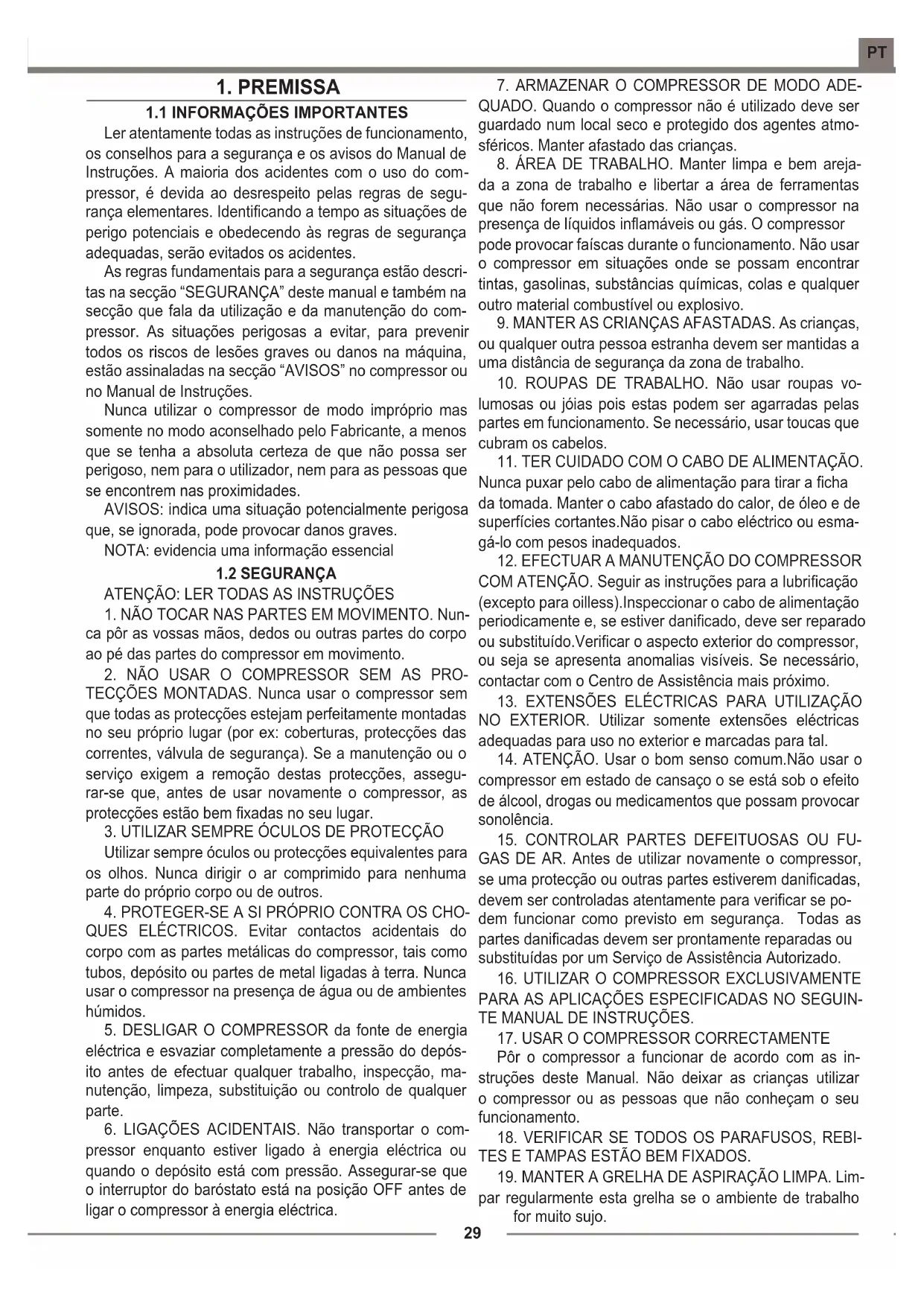

1.2 SEGURANÇA

1. NAO TOCAR NAS PARTES EM MOVIMENTO. Nunca por as vossas mados, dedos ou outras partes do corpo ao pé das partes do compressor em movimento.
2. NÃO USAR O COMPRESSOR SEM AS PROTEÇOÉS MONTADAS. Nunca usar o compressor sem que todas as proteções esteyam perfeitamente montadas no seu OWNIO lugar (por ex: coberturas, proteções das correntes, valvula de segurar). Se a manutenção ou o service exigem a remoção destas proteções, assegurar-se que, antes de uso novamente o compressor, as proteções está bem fixadas no seu lugar.
3. UTILIZAR SEMPRE ÓCULOS DE PROTEÇÃO

Utilizar sempre oculos ou proteções equivalentes para os olhos. Nunca dirigir o ar comprimido para nenhuma parte doignonico corpo ou de outros.
4. PROTEGER-SE A SI PRÓPRIO CONTRA OS CHOQUES ELECTRICOS. Evitar contactos accidentais do corpo com as partes metálicas do compressor, tais como tubos, deposito ou partes de metal ligadas à terra. Nunca usar o compressor na presença de água ou de ambientes humidos.
5. DESLIGAR O COMPRESSOR da fonte de energia eletrica e esvaziar completeness a pressao do deposito antes de efectuar qualquer travafo, inspeccao, manutenacao, limpeza, substituiacao ou controlo de qualquer parte.
6. LIGACOES ACIDENTAIS. Não Transportar o compressor quando estiver ligado à energia elétrica ou quando o deposito está com pressão. Assegurar-se que o interruptor do barostato está na posicao OFF antes de ligar o compressor à energia elétrica.

1. ARMAZENAR O COMPRESSOR DE MODO ADEQUADO. quando o compressor não é utilizado deve ser guardado num local seco e protegado dos agentes atmosséricos. Manter afastado dascriças.
2. ÁREÁ DE TRABALHO. Manter limpa e bem arejada a zona de trabalho e libertar a area de ferramentas que não foram necessarias. Não usar o compressor na presence de liquidos inflamáveis ou gás. O compressor pode provocar faíscas durante o functimento. Não usar o compressor em situações ode se possam encontrar tintas, gasolinas, substancias químicas, colas e qualquer除外 material combustível ou explosivo.
3. MANTER AS CRIANÇAS AFASTADAS. As crianças, ou qualquer窗外 Pessoa estranha devem ser mantidas a uma distância de segurarça da zona de trabalho.
4. ROUPAS DE TRABALHO. Não usar roupas volumosas ou joias驻村 estas podem ser agarradas pelas partes em funcaoamento. Se necessario, uso toucas que cubram os@cabelos.
5. TER CUIDADO COM O CABO DE ALIMENTACAO. Nunca puxar pelo cabo de alimentacao para tirar a ficha da tomada. Manter o cabo afastado do calor, de oleo e de superficies cortantes.Nao pisar o cabo eletrico ou esmagao lo com pesos inadequados.
6. EFFECTUAR A MANUTENÇÃO DO COMPRESSOR COM ATENÇA. Seguir as instruções para a lubrificação (excepto para oilless).Inspeccionar o cabo de alimentação periodically e, se estiver danificado, deve ser reparado ou substituído. Verificar o aspecto exterior do compressor, ou sera se apareça anomalias visíveis. Se necessário, contactar com o Centro de Assistência mais proximo.
7. EXTENções ELECTRICAS PARA UTILIZAZão NO EXTERIOR. Utilizar somente extensões electrolyicas adequadas para uso no exterior e marcadas para tal.
8. ATENÇA. Usar o bom senso comum. Não usar o compressor em estado de cansao o se está sob oefeito de alcool, drogas ou medicamentos que possam provocar sonolência.
9. CONTROLAR PARTES DEFEITUOSAS OU FUGAS DE AR. Antes de utiliser novamente o compressor, se uma proteção ou outras partes estiverem danificadas, devem ser controladas atentamente para vericar se podem funciona como previsto em segurança. Todas as partes danificadas devem ser prontamente reparadas ou substituções por um Serviço de Assistência Autorizada.
10. UTILizar O COMPRESSOR EXCLUSIVAMENTE PARA AS APLICACOs ESPECIFICADAS NO SEGUNTE MANUAL DE INSTRUÇOES.
    17.USAROCOMPRESSORCORRECTAMENTE
    Por o compressor a functionar de acordo com as instruções deste Manual. Não deixar as crianças usar o compressor ou as pessoas que não conheçam o seu funciona.
11. VERIFICAR SE TODOS OS PARAFUSOS, REBI-TES E TAMPAS ESTAO BEM FIXADOS.

12. MANTER A GRELHA DE ASPIRAÇÃO LIMPA. Limpar regularamente esta grelha se o ambiente de trabalho for muito sujo.

13. PÓ R O COMPRESSOR A FUNCIONAR À TENSÃO ESPECIFICADA na chapa das caracteristicas electrolyicas. Se o compressor éutilizzato a uma tensão superior à especificada, o motor rodará mais rapidamente e podese danIFICAR o aparecido.

14. NUNCA USAR O COMPRESSOR SE ESTE ESTI-VER DEFEITUOSO. Se o compressor travaça emitindo ruidos estranhos, com vibrações excessivas, ou apare- ta-se defeituoso,DSLIGA-lo imeditamente e verificar ofunacionamento ou contactar o Centro de Assistencia Autorizzato maisproximo.
    22.Não LIMPAR AS PARTES EM PLASTICO COM SOLVENTES. Se necessário, limpar estas partes com um pano maco e água com sabão ou liquidos apropriados.
15. USAR SOMPENTE PEÇAS DE SUBSTITUÇÃO ORIGINALS. A Utilização de peças de substituição que não sejam originais, provocam a anulação da garantia e um等功能amento Incorrecto do compressor. As peças de substituição originais podem ser adquiridas muito dos distribuidores autorizados.
16. NÃO MODIFICAR O COMPRESSORN. Consultar um Centro de Assistência Autorizada para todas as reparações. Uma 修改ação não autorizada pode reduzir as capacidades do compressor, mas pode tambem ser acause de graves accidentes.
17. DESLIGAR QUANDO O COMPRESSOR NÃO É UTILIZADO, colocar o Manipulo do baróstato na posicao "0" (OFF), desligar o compressor da corrente e Abrir a torneira da LINHA para esvaziar o ar comprimido.
18. NÃO TÓCAR NAS PARTES QUENTES DO COMPRESSOR: não tocar nos tubos, no motor e em todas as partes quentes.
19. NAO DIRIGIR O JACTO DE AR PARA O CORPO
20. DESCARGA DA CONDENSACAO DO DEPOSITO. A correso devera ser的概率: é necessária a inspeçao periodica em service do reservatório de ar, uma vez que a correso interna pode reduzir a espessura da parede de aço, com o risco inerente de rebentamento.
21. NÃO DESLIGAR O COMPRESSOR PUXANDO PELO CABO DE ALIMENTação. Utilizar o interruptor "O/I" (ON/OFF) do baróstato para desligar.
22. CIRCUito PNEUMÁTICO. Utilizar tubos, utensílos pneumáticos, que suportem uma pressão igual ou superior à pressão Tmaxa do compressor.

1.3 USO RECOMENDADO

Para um bom funciona da boa, em plena,.
carga continuativa e a pressao maxima, assegurar-se
que a temperatura do ambiente de travailho em local fechado nao ultrapasse 25^

Este compressor foi construido para funciona com uma relaço de intermitência especifiedna na placadedes汗水icos, (porexample,S3-25 significa 2,5 minutos de travailho e 7,5minutos de停下a)

Os compressores electricos com rodas e de potência égua ou superior a 3Hp devem ser realizados em ambientes fechados

1.4 LIGACAO A TERRA

Este compressor deve ser ligado à terra quando está em uso para proteger o operador.

O compressor monofásico está equipado com um cabo bipolar mais terra.

O compressor trifásico é fornecido com cabo eletrico sem ficha.

É necessário que a ligação eletrica sera efectuada por um técnico especializzato.

Nunca esquecer que o fio de ligação à terra é o verde e amarelo. Nunca ligar este fio verde a um terminal com corrente. Antes de substituir a ficha do cabo de alimentação, assegurar-se de ligar o fio de terra. No caso de duvidas, chamar um electricista especializando e mandar controlar a ligação à terra.

1.5 EXTENSão

Utilizar somente extensoes com ficha e ligaçao a terra, não utilizear extensoes estragadas ou esmagadas. Uma extensao demasiado finala podera provocar que das densao ou pelo menos uma perda de potencia e um aquecimento excessivo do aparelho.

O cabo de extension do compressor deve ter uma secção proporcionada ao seu comprimento, de acordo com os parâmetros às vezes na Tabela A, págin 8.

Nunca utilizes o compressor com o cabo eletrico ou a extensão danificados.

Nunca usable o compressor bajo ou proximo de agua ou de um ambiente perigoso,onde possam darse descargas electricas.

2. INSTALLação E USO

2.1 INSTALLACION

Depois de se ter tirado o compressor da embalagem (fig.1) e ter constatado a sua perfeita integridade:

• Montar as rodas e o tampão de borracha no deposito quando não está montados, seguido as instruções da fig. 2.
• Colocar o compressor num local bem arejado, protegido dos agentes atmosalfricos e sem ser em ambientes explosivos.
• Se o plano é inclinado (fig.3), assegurar-se que o compressor em funçãoamento não se desloque, caso contrário bloquear as rodas com calços. Se o plano é uma prateleira ou o tempo de uma estante, assegurar-se que não possa cair fixando-o de modo adequado.
• Para se obter uma boa ventilação e um arrefecimento eficaz, é importante que o compressor esteja aleo menos 50 cm de distência de qualquer parede (fig. 4).
• Os compressores montados em deposito de pés fixos, não devem ser fixados à terra de modo rígido, aconseha-se a montagem de 4 suportes anti-vibrantes.

2.2 LIGACAO ELECTRICA

Os compressores monofásicos são ja fornecidos com o cabo eletrico e a ficha de corrente bipolar + terra. Ligar o compressor a uma tomada de corrente

equipada com ligação à terra. (fig. 7).

Os compressores trifasicos são fornecidos sem ficha. Ligar ao cabo de alimentacao uma ficha eletrica com passacabo de parafuso e anel de bloqueio (fig.7) consultando aabela B -pag.8.

Qualquer dano causado por ligações erradas da alimentação à LINHA, anula imeditamente a garantia das partes electrolycas.

De modo aatar ligações erradas, consultar um técnico especializzato.

2.3 ARRANQUE

Controlar se a tensão da rede correponde à indicatorá na chapa das caracteristicas electricas (fig.8), o Campo de tolerância admitido deve ser compreendido entre ± 5%.

No primeiro arranque dos compressores que fun cionam com corrente trifasica, verificar o correto sentido de rotação da ventoinha de arrefecimento, comparando com a seta situada na proteção da correia ou na cobertura.

• Introduzir a ficha na tomada de corrente e ligar compressor levando o Manipulo do barostato para a posicao I/ON (fig9)
• O funciona do compressor é completeness automatico, comando ao deposto atinge o valor maximo e liga-o novamente quando esta造血 valor minimo. Normalmente, a referencia de pressao é de circa de 2 bar (29 psi) entre o valor maximo e o valor minimo.
• DepoS de se ter ligado o compressor à LINHA de alimentação électrique, efectuar um correamento à pressão Tmaxa e verficar o Functionamento correcto da boa.
• Alguns modelos tem uma valvula de descarga da casa. É normal sentir um sopr do ar em cada encerramento.

2.4 PROTEÇÃO DO MOTOR

O motor dos compressores está equipado com uma proteção tírmica automatica, situada no interior do rolamento, a qual des Liga o compressor quando a temperatura do motor atinge valeores muito elevados. quando esta intervém, o compressor arrancará automaticamente antes 10 - 15 minutos.

Se a proteção forcionado novamente, deslieve a fonte de alimentação e contacte um centro de service autorizzato.

Os compressores trifásicos devem ser ligados a una tomada de corrente protegida por um interruptor diferencial adequado (magnetotérmico) e fusíveis (Tabela C, páginá 8).

2.5 REGULAÇÃO DA PRESSão DE TRABALHO

Não é necessário usar sempre a pressão Tmaxa de trabalho, pelo contrário, a maior parte das vezes ouculosílico pneumatico uso tem necessidade de menos pressão.

Os compressores fornecidos com reductor de pres-são, é necessário regular bem a pressão de tra

balho.

Libertar o Manipulo do reductor de pressão, puxando para cima, regular a pressão para o valor desejado, rodando o Manipulo para a direita paraDSPA-1a e para a esquerda para diminui-la,进驻 de obtida a pressão desejada, apertar o Manipulo premindo-o para baixo (fig.10)

Nos redutores de pressão fornecidos sem manómetro, a pressão de calibragem pode ser observada na escada graduada situada no proprietary corpo do reductor.

Quando não fornecido, o usuario deve instalar um reductor de pressão antes da LINHA de distribuição

2.6 ATENÇA O

• Evitar absolutamente de desapertar qualquer ligaçao com o deposito sob pressão, assegurar-se sempre que o deposito esteja descarregado.
• É proibido efectuar furos, soldaduras ou deformar voluntariamente o deposito do ar comprimido.
• Temperatura ambiente de funciona 0^ + 35^ .
• Não fazer jactos de água ou liquidos inflamáveis para contra o compressor.
• Não colocar objectos inflamáveis muito ao compressor.
• Durante as paumas de utilizesao, por o interruptor na posicao de "0" (OFF) (desligado).
• Terminada a utilizesao do compressor, desligar sempre a ficha da tomada de corrente.
• Prestar atençao porque algumas partes do compressor,ais como a cabeca e os tubos de saida podem alcancar temperatas elevadas. Nao tocar nestes componentes para evaporar queimaduras (fig.11).
• Nunca lançar o jacto de ar contra pressões ou animais.
  a - Não Transportar o compressor com o depessoito sobre a pressão.
• Transportar o compressor levantando-o ou puxando-o pelas respectivas asas ou punhos.
• As crianças e os animais devem ser mantidos afastados da area de functimento daquina.
• Se usar o compressor para pintar:

a) Não travaçar em locais fechados ou muito a chamas vivas.
b) Certificar-se que o local de trabalho tenha um arejamento adequado.
c) Proteger o nariz e a Boca com uma máscara adequada
- Se o cabo eletrico ou a ficha estiverem danificados, não usar o compressor e contactar o Centro de Assistência Autorizada para a sua substituição por um componente original.
- Não introduzir objectos ou as mãos no interior das grelias de proteção para fazer danos fisicos e no padrão compressor.
- Não usar o compressor como objecto contundente contra pessoas,agens ou animais,para evaporar graves danos.

3. MANUTENÇA O

Antes de efectuar qualquer intervencao no compressor certificar-se que:

O barostato e os interruptores na caixa estejam desligados, posicao 0/OFF.
O cabo de alimentacao da corrente electrica esta desligado da tomada.
O deposito do ar esteja descarregado de toda a pressão
Permitir compressor para esfiar antes da manutenção.

Cada 50 horas de funciona, é aconselhável desmontar o filtró de admissão e limpar o elemento filtrante soprando com ar comprimido (fig. 12).

E aconselhavel substituir o elemento filtrante pello menos uma vez por ano; mais frequentlymente se o ambiente no qual está colocado tem poiras.

3.2 ÁGUA DE CONDENSAGão

O compressor formaágua de condensação que se acumula no deposito.

É necessário descarregar a condensação do deposito diariamente abrindo a torneira de purga (fig.13) por baixo do deposito.

É necessária a inspecção periodica emServiço do reservatório de ar, uma vez que a corrosão interna pode reduzir a espessura da parede de aço, com o risso inerente de rebentamento.

Ter atençao para que não Hajar comprimido no interior do deposito, a agua podera sair com muita forca. Pressao aconselhada 1÷ 2 bar max.

4. PEQUENAS AVARIAS

Perdas de arPGA valvula por baixo do barostato

Depende de umaVEDACAO imperfeita da valvula e retencao,procederdo seguinto modo (fig.14):

Esvaziar completeness a deposo do deposito

Desapertar a cabeza hexagonal da valvula
- Limpar bem o disco de borracha (A) e a sua base
- Montar todo novamente com cuidado

Fugas de ar

Podem depender da ma vedao de qualquer uniao no interior da maquina, vericar todas as unoes molhando-as com agua e sabao.

Diminuição de rendimento. Arranques freqentes. Baixos valuores de pressão.

Solicitacao excessiva de rendimentos ou possiveis fugas das jintas e/ou das tubagens. Possivel FILTER de aspiracao entupido.

Substituir as juntas das uniónes. Limpar ou substituir o filtro.

O compressor roda mas não carrega

Compressores coxialis:

pode ser devido à ruptura das valvulas ou de um vedante. Substituir a peça danificada.

O compressor não arranca

Verificar se:

os fios está todos bem ligados,

a rede eletrica está alimentada (tomada bem ligada, magnetotérmico, fusíveis em bom estado),

se o ambiente de trabajo é muito frio. (< 0^)

O compressor não se desliga

Se o compressor não se desliga quando se alcança a pressão Tmaxima, entra na função a valvula de segurará do deposito. É necessário contactar o Centro de Assistência Autorizada mais proximo para a sua reparação.

5. NOTAS

5.1 CHARACTERISTICAS TECNICAS

• Consulte a placá de identificação CE afixada no compressor (fig.8).
• Para o mercado europeu os depósitos dos compressores são fabricados de acordo com a Directivas CE.
• Nível sonoro medido em campo livre a 1 m de distência ±3dB(A) à pressão Tmaxa de utilizesao. O valor do nível sonoro podeacular de 1 a 10 dB(A) em funcao do local onde for instalado o compressor.

5.2 ARMAZENAMENTO DO COMPRESSOR

EMBALADO E DESEMBALADO

Durante todo o tempo que o compressor estiver inactivo antes de o desembalar, esse deve ser armazenado num local seco a uma temperatura entre os +5^ e os +45^ e numa posicao tal que não tenha contacto com os agentes atmosalfricos.

Durante todo o tempo que o compressor estiver inactivo(before de ter sido desembalado, esse deve ser protegido com capas para fazer que o pô se possa depositar nos mecanismos. Se o compressor ficar inactivo durante longos periodos é necessário substituir o oleo e verficar o seu funcionaamento

5.3 LIGAÇÖNES PNEUMÁTÍCAS

Certificar-se de'utilizar sempre tubos pneumaticos para ar comprimido que tenham caracteristicas de pressão Tmaxa inadequadas as do compressor. Não tentar reparar o tubo se tiver defeito.

5.4 DEPOSITO DE LIXO

Todo os materiais devem ser eliminados de acordo com as leis locais.
