FLS 3000 B2 - Souffleur FLORABEST - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type de produit	Souffleur
Puissance	3000 W
Débit d'air	Jusqu'à 800 m³/h
Vitesse de l'air	Jusqu'à 270 km/h
Poids	3,5 kg
Longueur du câble	10 m
Niveau sonore	95 dB
Utilisation	Idéal pour le nettoyage des feuilles et débris dans le jardin
Maintenance	Nettoyer régulièrement le filtre et vérifier le câble d'alimentation
Sécurité	Utiliser des gants et des lunettes de protection lors de l'utilisation
Informations générales	Garantie de 3 ans, conforme aux normes de sécurité européennes

FOIRE AUX QUESTIONS - FLS 3000 B2 FLORABEST

Le souffleur ne démarre pas, que faire ?

Vérifiez que la batterie est chargée ou que l'appareil est correctement branché. Assurez-vous également que le bouton de sécurité est enfoncé et que le câble d'alimentation est en bon état.

Le souffleur fait un bruit étrange, que cela signifie-t-il ?

Un bruit étrange peut indiquer un objet coincé dans le ventilateur. Éteignez l'appareil, débranchez-le et vérifiez l'absence de débris. Si le bruit persiste, contactez le service après-vente.

Comment nettoyer le souffleur après utilisation ?

Débranchez l'appareil et utilisez une brosse douce pour enlever les débris. Ne jamais immerger le souffleur dans l'eau. Essuyez les surfaces avec un chiffon humide.

Quelle est la durée de vie de la batterie ?

La durée de vie de la batterie dépend de l'utilisation et des conditions de travail, mais en général, elle peut durer entre 30 et 60 minutes sur une charge complète.

Puis-je utiliser le souffleur sous la pluie ?

Non, il est déconseillé d'utiliser le souffleur sous la pluie ou dans des conditions humides, car cela peut endommager l'appareil et représenter un risque électrique.

Comment régler la puissance du souffle ?

Le souffleur FLORABEST FLS 3000 B2 dispose généralement d'un réglage de puissance. Consultez le manuel d'utilisation pour localiser le bouton de réglage et ajustez selon vos besoins.

Le souffleur surchauffe pendant l'utilisation, que faire ?

Si le souffleur surchauffe, éteignez-le immédiatement et laissez-le refroidir pendant au moins 30 minutes. Vérifiez que les orifices de ventilation ne sont pas obstrués.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local FLORABEST ou sur le site officiel du fabricant.

Le souffleur est-il garanti ?

Oui, le souffleur FLORABEST FLS 3000 B2 est généralement couvert par une garantie de deux ans. Conservez votre preuve d'achat pour toute réclamation.

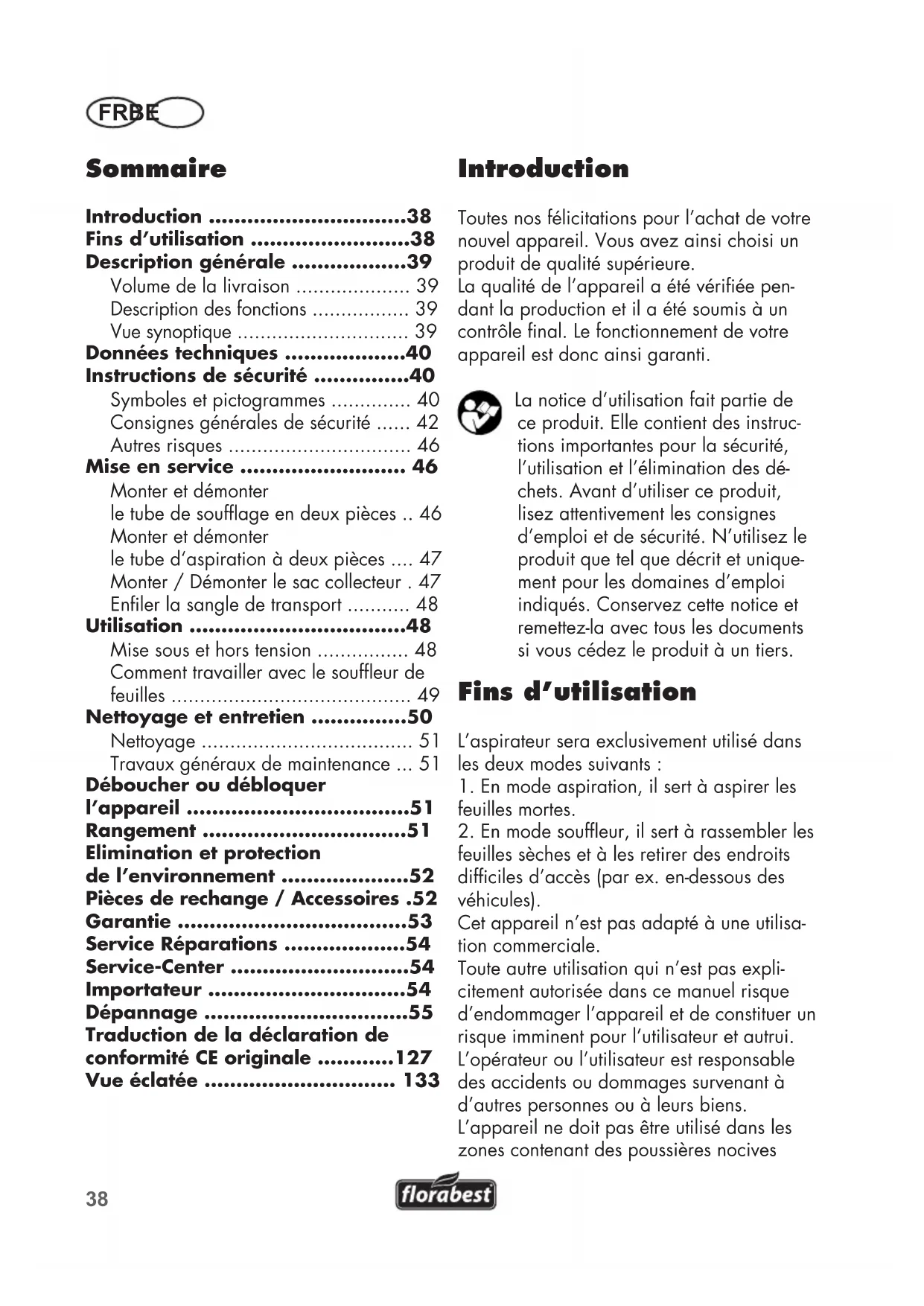

MODE D'EMPLOI FLS 3000 B2 FLORABEST

Fins d'utilisation ....38

Description générale ......39

Volume de la livraison 39

Description des fonctions ...... 39

Vue synoptique 39

Données techniques .....40

Instructions de sécurité .....40

Symboles et pictogrammes ..... 40

Consignes générales de sécurité ..... 42

Autres risques 46

Mise en service 46

Monter et démonter

le tube de soufflage en deux pièces .. 46

Monter et démonter

le tube d'aspiration à deux pièces .... 47

Monter / Démonter le sac collecteur . 47

Enfiler la sangle de transport ..... 48

Utilisation ....48

Mise sous et hors tension 48

Comment travailler avec le souffleur de

feuilles 49

Nettoyage et entretien ....50

Nettoyage 51

Travaux généraux de maintenance ... 51

Déboucher ou débloquer

l'appareil ....51

Rangement ....51

Elimination et protection

de l'environnement ....52

Pièces de rechange / Accessoires .52

Garantie 53

Service Réparations ....54

Traduction de la déclaration de conformité CE originale .....127

Vue éclatée 133

Introduction

Toutes nos félicitations pour l'achat de votre nouvel appareil. Vous avez ainsi choisi un produit de qualité supérieure.

La qualité de l'appareil a été vérifiée pendant la production et il a été soumis à un contrôle final. Le fonctionnement de votre appareil est donc ainsi garanti.

La notice d'utilisation fait partie de ce produit. Elle contient des instructions importantes pour la sécurité, l'utilisation et l'élimination des déchets. Avant d'utiliser ce produit, lisez attentivement les consignes d'emploi et de sécurité. N'utilisez le produit que tel que décrit et uniquement pour les domaines d'emploi indiqués. Conservez cette notice et remettez-la avec tous les documents si vous cédez le produit à un tiers.

Fins d'utilisation

L'aspirateur sera exclusivement utilisé dans les deux modes suivants :

1. En mode aspiration, il sert à aspirer les feuilles mortes.

2. En mode souffleur, il sert à rassembler les feuilles sèches et à les retirer des endroits difficiles d'accès (par ex. en-dessous des véhicules).

Cet appareil n'est pas adapté à une utilisation commerciale.

Toute autre utilisation qui n'est pas explicitement autorisée dans ce manuel risque d'endommager l'appareil et de constituer un risque imminent pour l'utilisateur et autrui. L'opérateur ou l'utilisateur est responsable des accidents ou dommages survenant à d'autres personnes ou à leurs biens.

L'appareil ne doit pas être utilisé dans les zones contenant des poussières nocives

pour la santé ou comme aspirateur à eau. Le constructeur décline toute responsabilité en cas de dommages qui seraient occasionnés par une utilisation non conforme ou une manipulation inappropriée de l'appareil.

Un aspirateur-souffleurbroyeur n'est pas un aspirateur à eau! On doit donc éviter d'aspirer des matériaux humides (qu'il s'agisse de feuilles mortes et de boue ou de branches, rameaux, pommes de pin, herbe, terre, sable, mulch d'écorce, fourrage, etc.). Il ne faut pas aspirer sur des surfaces herbeuses et des pelouses humides ou mouillées. Une utilisation non conforme à ces prescriptions risque de provoquer des engorgements dans la chambre de broyage et ainsi de limiter ou d'entraver l'efficacité de l'appareil. Il faut alors, le cas échéant, démonter intégralement la machine et la nettoyer.

Description générale

Vous trouverez les images correspondantes à l'arrière et à l'avant de ce document, sur la couverture.

Volume de la livraison

Déballez l'appareil et vérifiez que la livraison est complète. Evacuez le matériel d'emballage comme il se doit.

• Aspirateur-souffleur-broyeur électrique
• Tuyau de soufflage (en 2 pièces)
• Tuyau d'aspiration (en 2 pièces)
• Sac de ramassage
• Sangle de transport
• Notice d'utilisation

Description des fonctions

L'aspirateur-souffleur-broyeur électrique possède aussi bien une soufflerie qu'un mécanisme d'aspiration des feuilles mortes pour remplir les fonctions de soufflage et d'aspiration. En mode aspirateur, les feuilles aspirées sont hachées pour obtenir une réduction du volume, soufflées à travers un canal d'éjection puis rassemblées dans un sac de ramassage

Le fonctionnement des pièces de service est expliqué dans les descriptions suivantes.

Vue synoptique

1 Carter moteur

2 Réglage du volume

3 Poignée

4 Interrupteur Marche/Arrêt

5 Dispositif anti-traction de câble

6 Cordon d'alimentation

7 Capuchon de protection de l'ouverture d'aspiration

8 Bouton de verrouillage de l'ouverture de soufflement (non visible)

9 Tuyau de soufflage (en 2 pièces)

10 Poignée supplémentaire

11a/b CEillet de fixation pour la sangle de transport

12 Sangle de transport

13 Vis avec poignée étoile, tuyau d'aspiration

14 Sac de ramassage

15 Boucle de fixation du sac collecteur

16 Tuyau d'aspiration (en 2 pièces)

17 Vis avec poignée étoile, poignée supplémentaire (non visible)

18 Vis avec poignée étoile pour la cache de protection de l'ouverture d'aspiration

19 Points de fixation du sac collecteur

20 Orifice d'aération du sac collecteur

Données techniques

Aspirateur-souffleur-broyeur électrique ..... FLS 3000 B2

Tension d'entrée nominale U ..... 230 - 240 V\~, 50 Hz Puissance nominale P..... 3000 W Vitesse de rotation à vide n₀ ..... 8000-14000 min¹ Vitesse de l'air.....max. 280 km/h Volume d'aspiration de l'air...max. 14 m³/min

Degré de hachage 15:1

Sac de ramassage 45 L

Classe de protection ....☐ II

Type de protection.....IP20

Poids 3,9 kg

Niveau de pression acoustique (L_pA) .... 88,7 dB (A); K_pA = 3 dB

Niveau de puissance sonore (L _WA ) garanti .... 103 dB(A)

mesuré .... 100,4 dB(A); K_WA = 3 dB Vibration ( a_h )

Poignée .....2,35 m/s²; K= 1,5 m/s²

Poignée supplémentaire .1,18 m/s²; K= 1,5 m/s²

Les valeurs acoustiques et de vibration ont été calculées sur la base des normes et pre-scriptions contenues dans la déclaration de conformité.

La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d'essai normalisée et peut être utilisée pour comparer un outil à un autre. L'indication du fait que la valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.

Avertissement : L'émission de vibration au cours de l'utilisation réelle de l'outil électrique peut différer de la valeur totale déclarée, selon les méthodes d'utilisation de l'outil. Il est nécessaire de fixer des mesures de sécurité pour la protection de l'opérateur, qui sont basées sur une estimation de l'exposition dans les conditions d'utilisation réelles (compte tenu de toutes les parties constituantes du cycle de fonctionnement, telles que les temps d'arrêt de l'outil et de fonctionnement au repos, en plus du temps de déclenchement).

Instructions de sécurité

Ce paragraphe traite les directives de sécurité fondamentales à respecter pendant l'utilisation de l'appareil.

Symboles et pictogrammes

Symboles apposés sur l'appareil

Attention!

Lire la notice d'utilisation

Pour des raisons de sécurité, veillez à ce que le cache de protection soit bien monté sur l'ouverture d'aspiration!

Pour des raisons de sécurité, les deux parties du tuyau d'aspiration et le sac collecteur doivent être montés correctement avant de démarrer l'appareil.

Risques de blessure venant des éléments projetés par l'appareil! Tenez toute personne aux alentours en dehors de la zone de danger.

Attention! Roue à hélice en rotation! Veuillez tenir éloigner les mains des ouvertures de l'appareil aussi longtemps que la roue à ailettes tourne

Retirez la fiche de réseau avant tous travaux d'entretien ou de réparation.

Débranchez immédiatement l'appareil si le câble est endommagé.

Portez une protection pour les yeux.

Portez une protection pour les oreilles.

Portez un équipement de protection respiratoire.

Portez des chaussures de sécurité antidérapantes.

Veuillez maintenir une distance de sécurité de

5 mètres autour de vous.

N'exposez pas l'appareil à l'humidité. Ne travaillez pas par temps de pluie.

Ne pas laisser les cheveux longs détachés. Utiliser une résille.

Indication du niveau garanti de puissance sonore maxi-male L_WA en dB

Classe de protection II

Les machines n'ont pas leur place dans les ordures mé-nagères.

Symboles utilisés dans le mode d'emploi

Symbole de danger et indications relatives à la prévention de dommages corporels ou matériels.

Pictogramme de danger avec informations de prévention des dommages aux personnes par décharge électrique.

Symbole d'interdiction (l'interdiction est précisée à la place des guillemets) et indications relatives à la prévention de dommages.

Symboles de remarque et informations permettant une meilleure utilisation de l'appareil.

Consignes générales de sécurité

Attention ! En cas d'utilisation d'appareils, afin de se protéger contre les chocs électriques, les risques de blessure et d'incendie, les mesures de sécurité fondamentales suivantes doivent être observées:

Instruction :

Familiarisez-vous avec toutes les pièces de l'appareil et avec son mode d'emploi correct avant de commencer à travailler. Assurez-vous de pouvoir interrompre immédiatement son fonctionnement en cas d'urgence. Une utilisation non conforme aux instructions peut provoquer de graves blessures.

• L'appareil ne doit pas être utilisé par des enfants. Il n'est pas permis non plus aux personnes qui ne connaissent pas intégralement les consignes d'utilisation de travailler avec l'appareil. Les lois et règlements locaux peuvent fixer un âge minimum pour les utilisateurs.
• Cet appareil peut être utilisé par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissance si elles sont surveillées ou si elles ont pu bénéficier d'instructions préalables concernant l'utilisation de l'appareil et

comprennent les risques qui en résultent. Les enfants ne doivent pas jouer avec l'appareil.

Préparation :

• Les équipements de protection personnels protègent votre santé et celle d'autrui. Ils garantissent un fonctionnement sans problèmes de l'appareil:
• Portez une tenue de travail adaptée et des chaussures solides munies d'une semelle antidérapante, un pantalon long robuste, des gants, des lunettes de protection et un casque antibruit. N'utilisez pas l'appareil si vous êtes pieds nus ou si vous portez des sandales ouvertes. Portez un masque de protection respiratoire pour vous protéger de la poussière.
• Ne portez pas de vêtements ni de bijoux susceptibles d'être aspirés à l'entrée d'air. Si vous avez les cheveux longs, couvrez-les avec une coiffe de protection.
• Veuillez faire attention aux enfants, aux animaux et aux fenêtres ouvertes. Le matériel expulsé peut être projeté dans votre direction. Veuillez interrompre votre travail si des personnes ou des animaux se trouvent près de vous. Veuillez maintenir une distance de sécurité de 5 mètres autour de vous.
• Familiarisez-vous avec votre cadre et soyez attentif aux éventuels dangers que vous seriez susceptibles de ne pas percevoir.
• Examinez attentivement la surface à nettoyer et éliminez tous

les fils, pierres, boîtes en aluminium et autres corps étrangers.

- Avant de commencer à souffler/aspirer, retirez les corps étrangers des feuilles, à l'aide d'un râteau ou d'un balai,

- Il faut utiliser la totalité de l'embout de buse soufflante pour que le courant d'air puisse travailler au plus près du sol.

- Si les conditions sont très sèches, humidifiez légèrement la surface pour diminuer la charge de poussière.

- Ne travailléz pas avec un appareil endommagé, incomplet ou dont le montage a été modifié sans l'assentiment du fabricant. Vérifiez l'état de sécurité de l'appareil avant utilisation, en particulier la conduite de branchement sur le secteur et l'interrupteur.

- N'utilisez l'appareil que s'il est complètement monté.

- N'utilisez l'appareil dans le mode aspirateur que si le sac-réservoir est installé. Contrôlez le sac de ramassage à intervalles réguliers pour voir s'il n'est pas endommagé ou usé.

- N'utilisez jamais l'appareil avec des dispositifs ou des couvercles de protection défectueux ou ne disposant pas de protection. Ne jamais utilisez l'appareil avec un câble endommagé ou usé.

- Avant chaque utilisation, contrôlez la conduite d'alimentation et le câble de prolongation pour détecter dommages et vieillissement. N'utilisez pas l'appareil, si le câble est endommagé ou est usé. Evitez

tous contacts corporels avec des éléments mis à la terre (p. e. clôtures ou poteaux en métal).

- La prise mobile du câble de rallonge doit être protégée contre les giclements d'eau, elle doit être en caoutchouc ou être recouverte de caoutchouc. Utilisez uniquement des rallonges homologuées pour un usage en plein air et caractérisées comme telles. La section du toron de la rallonge doit être égale ou supérieure à 2,5 mm². Déroulez toujours complètement un tambour à câble avant usage. Assurez-vous que le câble ne soit pas endommagé.

- Pour le branchément de la rallonge, utilisez le serre-câble prévu à cet effet.

Commande :

- Ne laissez personne toucher à l'appareil ou au câble de rallonge. Ne laissez pas l'appareil à proximité des personnes, en particulier des enfants, et des animaux domestiques.

- Ne mettez pas l'appareil en marche lorsque vous le tenez à l'envers ou qu'il ne se trouve pas en position de fonctionnement.

- Evitez toute mise en service involontaire. Avant de le brancher à l'alimentation en courant, de le soulever ou de le porter, assurez-vous que l'appareil est sur la position arrêt.

Si vous transportez l'appareil et que vous avez le doigt placé sur le commutateur ou que vous avez branché l'appareil à l'ali-

mentation en courant, cela peut entraîner des accidents.

- Pendant la marche, n'orientez pas l'appareil vers des personnes, en particulier la veine d'air en direction de leurs yeux ou de leurs oreilles.

- Veillez à assurer votre position de travail, en particulier sur terrain en pente. Tenez toujours l'appareil fermement avec les deux mains et portez la sangle réglée à vos mesures.

- Ne vous tenez pas trop loin et faites attention à ne pas perdre l'équilibre.

- Maintenez doigts et pieds éloignés de la bouche du tuyau aspirant et de la roue à ailettes. Il y a risque de blessure.

- Né travaillez pas avec l'appareil si vous vous sentez fatigué ou inattentif, ou après absorption d'alcool ou de médicaments. Prévoyez de faire à temps une pause de travail. Travaillez avec mesure. Déplacez-vous lentement, sans courir.

- Une utilisation plus longue de l'appareil peut mener à de mauvaises irrigations sanguines conditionnées par la vibration des mains. Cependant, vous pouvez prolonger la durée d'utilisation en portant des gants appropriés ou en faisant régulièrement des pauses.

- N'utilisez pas l'appareil par pluie, mauvais temps ou dans un environnement humide. Ne travaillez qu'à la lumière du jour ou avec un bon éclairage électrique.

- N'aspirez pas de matériaux enflammés, incandescents ou fu-

mants (par ex. cigarettes, braise, etc.), ainsi que des vapeurs, des matières explosives, toxiques ou facilement inflammables.

- Retirez la fiche de la prise lorsque vous n'utilisez pas l'appareil, le transportez ou le laissez sans surveillance; lorsque vous contrôlez l'appareil, le nettoyez ou débloquez des fonctions; lorsque vous entreprenez des travaux de nettoyage ou d'entretien ou changez des accessoires; lorsque le câble électrique ou le câble de rallonge est endommagé; après un contact avec des corps étrangers ou lorsque se produit une vibration anormale.

- N'utilisez pas l'appareil dans des pièces fermées ou mal aérées.

- N'utilisez pas l'appareil à proximité de liquides inflammables ou de gaz. Si ces consignes ne sont pas observées, il y a danger d'incendie ou d'explosion.

- En cas d'accident ou d'une panne survenant pendant l'utilisation, il faut immédia-tement arrêter l'appareil et retirer la fiche secteur. Pour l'élimination des pannes, lisez le chapitre correspondant « Recherche des pannes » ou ontactez notre service après-vente.

• Avancez au pas, ne courez pas.

- Assurez-vous que la tension corresponde aux données indiquées sur la plaquette signalétique.

- Tenez le câble éloigné de la zone de travail et conduisez-le impérativement derrière la personne utilisant l'appareil.

• Ne portez pas l'appareil par le câble. Ne tirez pas sur le câble pour ôter la fiche de la prise. Protégez le câble de la chaleur, de l'huile ou d'arêtes aiguës.
• Les câbles, prises mobiles et fiches endommagées ou les conduites d'alimentation non conformes aux prescriptions ne doivent pas être utilisés. En cas d'endommagement du câble d'alimentation, retirez immédia-tement la fiche de la prise. Ne touchez en aucun cas le câble de réseau tant que la fiche de contact n'est pas retirée.
• N'aspirez pas de matières humides ou mouillées ni de liquides.

Maintenance et conservation :

• Contrôlez régulièrement le bon fonctionnement et l'intégrité de l'appareil pour éviter la mise en danger de l'utilisateur.
• N'utilisez que des pièces de rechange et des accessoires livrés et conseillés par le fabricant.
• N'essayez pas de réparer l'appareil vous-même, sauf si vous avez la formation appropriée. Tous les travaux qui ne sont pas mentionnés dans ces instructions ne peuvent êtres opérés que par des points de service après-vente que nous avons agréés.
• Conservez l'appareil dans un endroit sec et hors de la portée des enfants.
• Prenez soin de votre appareil. Nettoyez régulièrement les

fentes de ventilation et conformez-vous aux instructions d'entretien.

• Maintenez libres de toutes saletés les admissions d'air de refroidissement.
• Si le câble d'alimentation de cet appareil est endommagé, il doit être remplacé par un câble d'alimentation spécial qui est disponible chez le fabricant ou auprès de son service après-vente.
• N'utilisez pas l'appareil lorsqu'il n'est pas possible de faire fonctionner l'interrupteur de mise en marche et arrêt de la machine. Les interrupteurs abîmés doivent être changés par un point de service après-vente.
• Ne surchargez pas votre appareil. Restez dans le domaine de performance mentionné. N'utilisez pas de machines peu performantes pour des travaux exigeants. N'utilisez pas votre appareil à des fins auxquelles il n'est pas destiné.
• Tenez l'appareil hors de portée des enfants et des animaux domestiques. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Consignes de sécurité supplémentaires :

• Après avoir emmanché les tuyaux de soufflage, ceux-ci ne peuvent plus être dissociés !
• Éteignez l'appareil avant de placer ou de retirer le sac collecteur.

Recommendation :

- Ne branchez l'appareil qu'à une prise de courant équipée d'un interrupteur de protection contre les courants de court-circuit (interrupteur FI) avec une intensité assignée qui ne dépasse pas 30 mA.

AUTRES RISQUES

Même si vous utilisez cet outil électrique de manière conforme, il existe malgré tout d'autres risques. Les dangers suivants peuvent se produire en fonction de la méthode de construction et du modèle de cet outil électrique :

a) Dommages affectant l'ouïe si aucune protection d'ouïe appropriée n'est portée.
b) Ennuis de santé engendrés par les vibrations affectant les bras et les mains si l'appareil est utilisé pendant une longue période ou s'il n'est pas employé de manière conforme ou correctement entretenu.
c) Dégâts aux poumons, si aucune protection respiratoire appropriée n'est portée.
d) Blessures aux yeux, si aucune protection des yeux appropriée n'est portée.

Avertissement ! Pendant son fonctionnement cet outil électrique produit un champ électromagnétique qui, dans certaines circonstances, peut perturber des implants médicaux actifs ou passifs. Pour diminuer le risque de bles-

sures graves ou mortelles, nous recommandons aux personnes portant des implants médicaux de consulter leur médecin et le fabricant de l'implant médical avant d'utiliser cette machine.

Mise en service

Avant de mettre l'appareil en service, vous devez

• monter les tuyaux de soufflage ou d'aspiration,
• monter le sac de ramassage pour aspirer les feuilles,
• en mode soufflage des feuilles mortes, monter le cache de protection

Attention Risque de bles- sures!

Lors du montage ou du dé- montage du tuyau de souf- flage, du tuyau d'aspiration, le capuchon de protection ou du sac de ramassage, il faut éteindre le moteur et attendre que toutes les pièces mobiles se soient immobilisées.

Monter et démonter le tube de soufflage en deux pièces

N'utilisez jamais le souffleur de feuilles avec une seule pièce de tuyau montée. Il y a un risque de dommages corporels!

1. Assemblez le tube de souffla- ge en deux pièces (9) comme indiqué sur l'illustration. L'encliquetage des pièces est nettement perceptible.

Au moment d'emmancher, veillez à ce que la fente sur la partie supérieure du tuyau de soufflage soit placée dans le logement prévue dans la partie inférieure du tuyau.

1. Enfilez ensuite le tube de soufflage (9) sur l'ouverture de soufflage du boîtier à moteur (1) jusqu'à ce que le verrouillage (8) s'encliquète.

2. Placez le cache de protection de l'ouverture d'aspiration (7) sur la partie inférieure du carter du moteur. Tournez le cache de protection dans le sens horaire jusqu'à la butée.

3. Fixez le cache de protection en vissant la vis avec poignée étoile (18) dans le support.

La vis avec poignée étoile doit être vissée jusqu'à la butée et serrée à la main sinon, le souffleur de feuilles ne démarrera pas.

1. Démontez le tube de soufflement (9) en débloquant le verrouillage (8) et en tirant le tube de soufflement vers l'avant.

Monter et démonter le tube d'aspiration à deux pièces

N'utilisez jamais l'aspirateur de feuilles avec une seule pièce de tuyau d'aspiration montée. Il y a un risque de dommages corporels !

Une fois assemblés, ne dé- montez plus les deux tuyaux d'aspiration!

1. Retirez le cache de protection de l'ouverture d'aspiration en dévissant la vis avec poignée étoile (18) et en dévissant et retirant le cache de protection dans le sens antihoraire.

2. Assemblez les deux tubes d'aspiration (16) comme c'est indiqué sur l'illustration.

Au moment d'emmancher, veillez à ce que la fente sur la partie supérieure du tuyau d'aspiration soit placée dans le logement prévue dans la partie inférieure du tuyau.

1. Placez le tuyau d'aspiration (16) sur la partie inférieure du carter du moteur (1). Tournez le tuyau d'aspiration dans le sens horaire jusqu'à la butée.

2. Fixez le tuyau d'aspiration en vissant la vis avec poignée étoile (13) dans le support.

La vis avec poignée étoile doit être vissée jusqu'à la butée et serrée à la main sinon, l'aspirateur de feuilles ne démarrera pas.

1. Démontez le tuyau d'aspiration (16) en dévissant la vis avec poignée étoile (13) et en dévissant le tuyau d'aspiration dans le sens antihoraire.

Monter / Démonter le sac collecteur

En mode Aspiration, l'appareil ne doit être utilisé qu'équipé du sac collecteur.

L'orifice d'aération sur le sac collecteur (C 20) est destiné à une meilleure circulation de l'air.

1. Le cas échéant, retirez le tuyau de soufflage (A 9) (voir « Monter/démonter le tuyau de soufflage à deux pièces »).

2. Poussez le sac collecteur (14) sur l'ouverture de soufflage du carter du moteur (1) jusqu'à ce que celui-ci s'enclenche dans le verrouillage (8).

3. Accrochez l'œillet de fixation (15) du sac collecteur (14) dans les points de fixation prévus à cet effet (19) sur le tuyau d'aspiration.

La poignée supplémentaire (10) peut être enclenchée dans diverses positions. Pour modifier la position de la poignée, desserrez la vis avec la poignée étoile (17), modifiez la position de la poignée et revissez la vis.

Enfiler la sangle de transport

Utilisez toujours une sangle de transport lorsque vous travaillez avec l'appareil. Éteignez toujours l'appareil avant de retirer la sangle de transport. Vous risquez un accident.

1. Placez la sangle de transport (12) en travers au-dessus des épaules et de la poitrine.

2. Réglez la longueur de la sangle de sorte à ce que le mousqueton se trouve environ 10 cm sous les hanches.

3. Fixez le mousqueton sur l'œillet pour accrocher la sangle :
4. pour le mode de fonctionnement soufflage: position A 11b.
5. pour le mode de fonctionnement aspiration: position A 11a.

Utilisation

Lorsque vous utilisez l'appareil, portez des vêtements appropriés et des gants de travail. Assurez-vous avant chaque utilisation que l'appareil est en bon état de fonctionnement. Assurez-vous que le sac-réservoir et le tuyau d'aspiration sont correctement installés et que la sangle est bien réglée. En cas d'endommagement Vous devez éteindre le moteur après avoir lâché l'interrupteur. Si un interrupteur est endommagé, l'appareil ne doit plus être utilisé.

Un équipement de protection individuelle et un outil opérationnel réduisent le risque de blessures et d'accidents.

Lorsqu'on éteint l'appareil, la roue à ailettes continue pendant un certain temps à tourner. Danger par la rotation de l'appareil.

Respectez les lois de protection contre le bruit et les prescriptions locales.

Mise sous et hors tension

Avant la mise en marche, assurez-vous que l'appareil ne soit pas en contact avec d'autres objets. Veillez à un maintien sécurisé.

E

1. Formez à partir de l'extrémité du câble de rallonge une boucle et accrochez celle-ci au dispositif anti-traction (5).

2. Branchez la machine au secteur.

3. Pour allumer l'appareil, poussez l'interrupteur Marche/Arrêt (4) :

4. pour le mode de fonctionnement soufflage: vers la droite.

5. pour le mode de fonctionnement aspiration: vers la gauche.

6. Pour régler la puissance d'aspiration/de soufflage, actionnez le réglage du volume (2).

7. Pour l'éteindre, poussez l'interrupteur Marche/Arrêt (4) :

- pour le mode de fonctionnement soufflage: vers la gauche.

- pour le mode de fonctionnement aspiration: vers la droite.

Comment travailler avec le souffleur de feuilles

Le souffleur de feuilles ne doit être utilisés que dans les cas suivants:

- Comme souffleur pour l'amoncellement de feuilles séchées ou pour les déloger d'endroits difficiles d'accès (de dessous un véhicule par exemple)

- comme aspirateur pour aspirer les feuilles sèches. En mode «aspirateur», l'appareil fait aussi office de broyeur. Les feuilles séchées sont ha-chées, leur volume est ainsi réduit et elles sont prêtes à être éventuellement utilisées pour du compost. L'intensité du broyage dépend de la taille des feuilles et des

restes d'humidité qu'elles contiennent encore. Toute utilisation autre que celles décrites ci-dessus peut engendrer des dégâts sur la machine et mettre l'utilisateur en danger.

Lorsque vous travaillez, veillez à ne pas heurter avec l'appareil des objets durs susceptibles de l'endommager. N'aspirez pas de corps solides tels des pierres, des branches ou des rameaux, des pommes de pins ou autres, car ces objets risquent d'endommager l'appareil, en particulier le mécanisme de broyage. Ce genre de réparations n'est pas pris en charge par la garantie.

Mode de fonctionnement soufflage :

Pour des raisons de sécurité, veillez à ce que le cache de protection (A 7) soit monté sur l'ouverture d'aspiration !

• Dans la fonction de soufflage, vous obtiendrez le meilleur résultat en maintenant l'appareil à 5-10 cm du sol.
• Commencez à travailler à la puissance de soufflage maximum pour rassembler rapidement la plus grande quantité de feuilles. Le passage à une puissance de soufflage plus faible permet ensuite de condenser le tas de feuilles ainsi rassemblées.
• Avant le soufflage, décollez les feuilles du sol à l'aide d'un balai ou d'un râteau.
• Les roues de guidage au bout du tuyau servent à vous faciliter le travail sur terrain plat.

Mode de fonctionnement aspirateur :

Pour des raisons de sécurité, les deux parties du tuyau d'aspiration et le sac collecteur doivent être montés correctement avant de démarrer l'appareil.

• Veillez à toujours tenir l'appareil avec les deux mains lors de son utilisation : pour cela, utilisez la poignée (A 3) et la poignée auxiliaire (A 10).
• Veillez à ne pas aspirez de trop grandes quantités de feuilles à la fois. Vous évitez ainsi de boucher le tuyau de d'aspiration (A 16) et de bloquer la roue à ailettes.

Pour ne pas user le sac réservoir inutilement, évitez de le traîner sur le sol pendant le travail.

Protection anti-surcharge: le moteur s'arrête automatiquement en cas de surcharge.

Éteignez l'aspirateur de feuilles et débranchez sa fiche mâle de la prise de courant. Ensuite, vérifiez s'il y a un blocage de la roue à hélice ou un colmatage du sac collecteur et éliminez ceux-ci, le cas échéant. L'appareil n'est de nouveau prêt à l'emploi qu'une fois qu'il a entièrement refroidi.

Vidange du sac-réservoir :

Lorsque le sac-réservoir est plein, la capacité d'aspiration est considérablement réduite. Quand le sac est plein ou que l'appareil n'aspire plus de manière optimale, il faut vider le sac de ramassage.

1. Éteignez l'appareil et attendez que la roue à ailettes se soit immobilisée.

2. Retirez la fiche de contact.

3. Retirez les œillets de fixation (15) des points de fixation (19). Retirez le sac collecteur en appuyant sur le bouton de verrouillage (8).

4. Ouvrez la fermeture à glissière du sac-réservoir et videz-le complètement.

5. Remontez le sac-réservoir vidé.

Le matériel compostable ne doit pas être jeté dans les ordures ménagères.

Nettoyage et entretien

Nettoyez l'appareil immédiatement après le travail car sinon la saleté durcit et colle avec les restes de feuilles et ne peut plus être retirée sans démonter le carter du moteur. De tels travaux de nettoyage ne sont pas couverts par la garantie.

Faites exécuter par notre service après-vente les travaux de réparation et les opérations de maintenance qui ne sont pas décrits dans ce guide. Utilisez seulement des pièces d'origine. Risque de blessure !

Avant tout travail, mettez l'appareil hors tension et retirez la fiche de contact.

N'utilisez aucun produit de nettoyage ni solvant. Les substances chimiques peuvent attaquer les pièces de l'appareil en plastique.

Exécutez à intervalles réguliers les travaux de nettoyage et les opérations de maintenance décrits ci-dessous. Vous bénéficierez ainsi d'une utilisation longue et sûre de votre appareil.

Nettoyage

L'appareil ne doit pas être aspergé avec de l'eau ou immergé dans l'eau. Il existe un danger de décharge électrique !

- Conservez propres les fentes de ventilation, le boîtier moteur et les poignées de l'appareil. Pour ce faire, utilisez un chiffon humide ou une brosse. N'utilisez aucun produit de nettoyage ou solvant. Vous pourriez endommager irréparablement l'appareil.

Travaux généraux de maintenance

- Avant et après chaque utilisation, vérifiez qu'il n'ya aucune pièce usée, endommagée ou manquante sur l'appareil. - Vérifiez que les couvercles et les appareillages de protection sont correctement positionnés et qu'ils ne sont pas endommagés. Le cas échéant, procédez à un échange.

Déboucher ou débloquer l'appareil

Les feuilles et les morceaux de plantes peuvent éventuellement boucher l'appareil.

Nettoyer la roue à ailettes:

Débranchez le câble d'alimentation!

1. Retirez le cache de protection (A 7) et/ou le tuyau d'aspiration (A 16).
2. Eliminez prudemment les restes ou les bouchons de la roue à ailettes.
3. Vérifiez que la roue à ailettes tourne facilement et se trouve en bon état de marche. Faîtes remplacer une roue à ailettes cassée par notre Service-Center.
4. Revissez le cache de protection (A 7) et/ou le tuyau d'aspiration (A 16).

Si le cache de protection (A 7) et/ou le tuyau d'aspiration (A 16) n'est pas correctement vissé à la main, l'appareil ne peut pas fonctionner.

Rangement

• Pour le rangement, vous pouvez de nouveau retirer le tube de soufflage (A 9) resp. le tube d'aspiration (A 16) et le sac collecteur (14) du boîtier du moteur (A 1) (cf. les instructions à suivre pour le montage au chapitre « Mise en service »).
• Rangez l'appareil à un endroit sec et protégé de la poussière et surtout hors de la portée des enfants.

Elimination et protection de l'environnement

Respectez la réglementation relative à la protection de l'environnement (recyclage) pour l'élimination de l'appareil, des accessoires et de l'emballage.

Les machines n'ont pas leur place dans les ordures ménagères.

- Portez l'appareil à un point de recyclage. Les différents composants en plastique et en métal peuvent être séparés selon leur nature et subir un recyclage. Demandez conseil sur ce point à notre centre de services.

• Nous exécutons gratuitement l'élimination des déchets de vos appareils renvoyés défectueux.
• Jetez les déchets de coupe dans le composte et non pas dans les ordures ménagères.

Pièces de rechange / Accessoires

Vous obtiendrez des pièces de rechange et des accessoires à l'adresse www.grizzly-service.eu.

Si vous ne disposez d'aucun accès Internet, veuillez téléphoner au centre de SAV (voir «Service-Center» page 54). Veuillez tenir prêts les numéros de commande indiqués ci-dessous.

Tuyau de soufflage 91102290

Sac de ramassage 91102291

Poignée supplémentaire 91102292

Élément de connexion 91102293

Interrupteur 91102294

Roue à ailettes avec couteau 91102295

Cache de protection de l'ouverture d'aspiration 91102296

Tuyau d'aspiration 91102297

Sangle de transport 91102298

Balais de charbon + support 91102300

Garantie

Chère cliente, cher client, Ce produit bénéficie d'une garantie de 3 ans, valable à compter de la date d'achat. En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.

Conditions de garantie

Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.

Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient présentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier. Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.

Durée de garantie et demande légale en dommages-intérêts

La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l'achat doivent immédiatement être signalés après le déballage. A l'expiration du délai de garantie les réparations occasionnelles sont à la charge de l'acheteur.

Volume de la garantie

L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.

La garantie s'applique aux défauts de matériel ou aux défauts de fabrication. Cette garantie ne s'étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d'usure (par exemple tuyaux, le sac de ramassage, la roue à ailettes) ou pour des dommages affectant les parties fragiles (par exemple les interrupteurs). Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.

Marche à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :

- Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'identification (IAN 285190) comme preuve d'achat.

- Vous trouverez le numéro d'article sur la plaque signalétique.

- Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.

FRBE

- En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.

Service Réparations

Vous pouvez, contre paiement, faire exécuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous enverrons volontiers un devis estimatif.

Nous ne pouvons traiter que des appareils qui ont été correctement emballés et qui ont envoyés suffisamment affranchis.

Attention: veuillez renvoyer à notre agence de service votre appareil nettoyé et avec une note indiquant le défaut constaté. Les appareils envoyés en port dû - comme marchandises encombrantes, en envoi express ou avec toute autre taxe spéciale ne seront pas acceptés. Nous exécutons gratuitement la mise aux déchets de vos appareils défectueux renvoyés.

Service-Center

FR Service France Tel.: [phone] E-Mail: [e-mail] IAN 285190

BE Service Belgique Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail] IAN 285190

Importateur

Veuillez noter que l'adresse suivante n'est pas une adresse de service après-vente. Contactez d'abord le service après-vente cité plus haut.

Problème Cause possible Elimination des pannes
L'appareil ne démarre pas	Absence de tension de réseau	Contrôler la prise de courant, le câble, la conduite, la fiche et le fusible, et le cas échéant, faire les réparations par un électricien.
	Interrupteur Marche/Arrêt (A 4) défectueux	Réparation par un centre de SAV
	Brosses en carbone usées
	Défaut du moteur
	Tuyaux d'aspiration (A 6) et sac collecteur (A 13), et/ou tuyaux de soufflage (A 9) et cache de protection (A 7) pas montés correctement	voir chapitre « Mise en service »
L'appareil travaille par interruptions	Câble électrique est endommagé	Réparation par le service après-vente
	Mauvais contact interne
	Commutateur Marche/Arrêt (A 4) défectueux
Performance d'aspiration/de soufflage	Le sac de ramassage (A 13) est plein	Vider le sac de ramassage
	Le sac de ramassage (A 13) est encrassé	Vider le sac de ramassage
	Roue à ailettes, tuyau de soufflage (A 9) ou tuyau d'aspiration (A 16) obstrué ou bloqué	Supprimer les obstructions et blocages (voir chapitre „Déboucher ou débloquer l'appareil“)
La roue à hélice ne bouge pas	Des corps étrangers bloquent la roue à hélice	Éliminer le blocage (voir chapitre „Déboucher ou débloquer l'appareil“)

Inhoud

Inleiding 56

Gebruik 56

FRBE	Traduction de la déclaration de conformité CE originale
Nous certifions par la présente que l'Aspirateur souffleur broyeur électrique de construction FLS 3000 B2Numéro de série201705000001 - 201705152500est conforme aux directives UE actuellement en vigueur :
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU*
En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées :
EN 60335-1:2012/A11:2014 • EN 50636-2-100:2014EN 62233:2008 • EN 55014-1:2006/A2:2011 • EN 55014-2:1997/A2:2008EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321:2009
Nous certifions également conformément à la directive sur les émissions de bruit2000/14/EC que : Niveau de puissance acoustiquegaranti : 103 dB(A)mesuré : 100,4 dB(A)Procédé d'évaluation de la conformité appliqué selon l'annexe VI / 2000/14/EC
Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim,Germany30.05.2017

* L'objet de la déclaration décrit ci-dessus est conforme aux dispositions de la directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 sur la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.
