GEBRUIKSAANWIJZING FLS 3000 B2 FLORABEST

NLÄBEÄ ÄELEKTRISCHEÄBLADZUIGER/-BLAZERÄ RVertalingRvanRdeRorigineleRgebruiksaanwijzing

VouwRvóórRhetRlezenRdeRpaginaRmetRdeRafbeeldingenRopenRnRmaakRuRvertrouwdRmetRallerfunctiesRvanRhetRRapparaatg

CZ

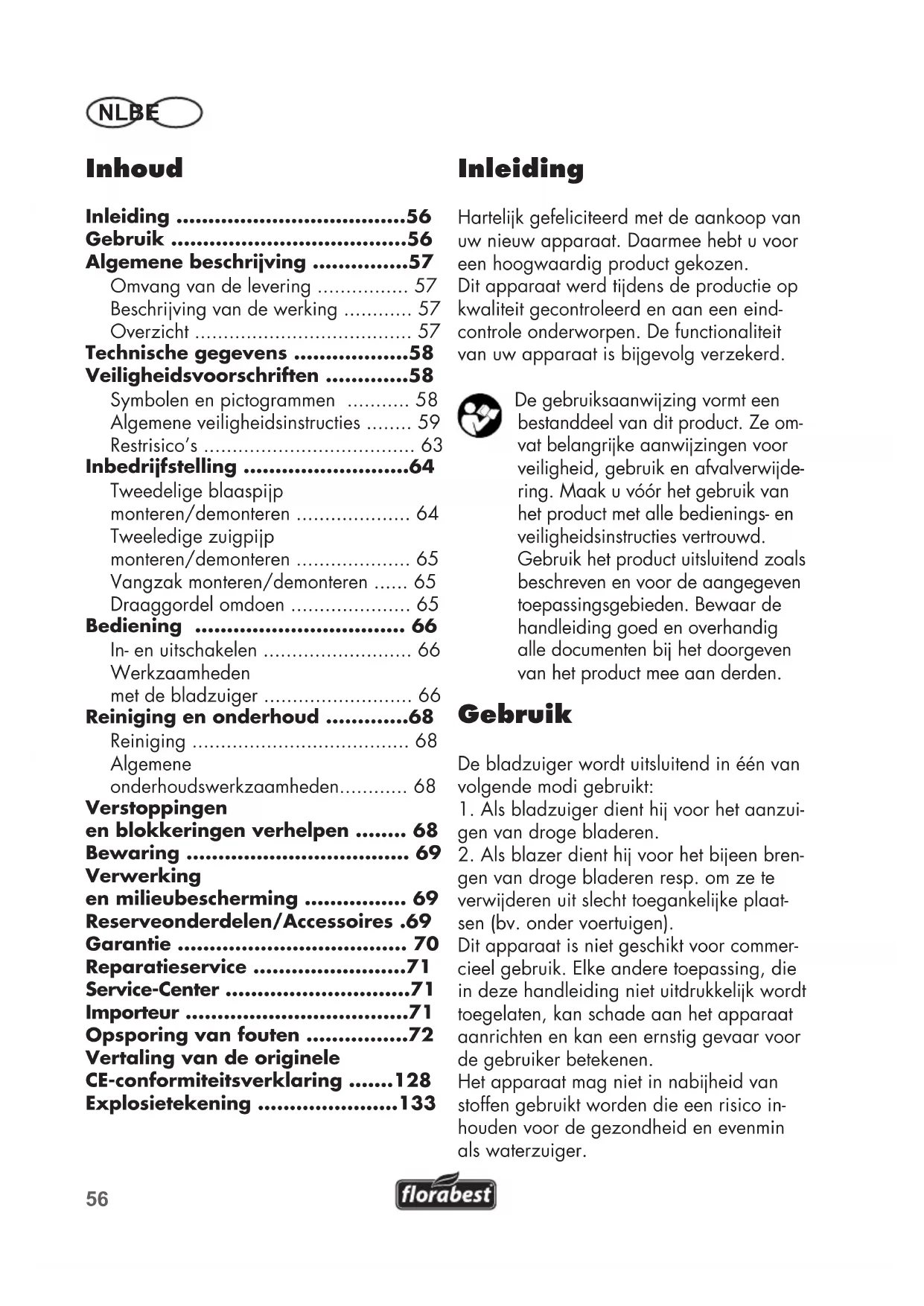

Algemene beschrijving ....57

Omvang van de levering 57

Beschrijving van de werking 57

Overzicht 57

Veiligheidsvoorschriften ....58

Symbolen en pictogrammen ..... 58

Algemene veiligheidsinstructies ..... 59

Restrisico's 63

Inbedrijfstelling 64

Tweedelige blaaspijp monteren/demonteren 64

Tweeledige zuigpijp monteren/demonteren 65

Vangzak monteren/demonteren ..... 65

Draaggordel omdoen 65

Bediening 66

In- en uitschakelen 66

Werkzaamheden met de bladzuiger 66

Reiniging en onderhoud ......68

Reiniging 68

Algemene onderhoudswerkzaamheden...... 68

Verstoppingen en blokkeringen verhelpen ...... 68

Bewaring 69

Verwerking en milieubescherming .... 69

Reserveonderdelen/Accessoires .69

Garantie 70

Reparatieservice ....71

Service-Center 71

Importeur ....71

Opsporing van fouten ......72

Vertaling van de originele

CE-conformiteitsverklaring .....128

Explosietekening ......133

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen.

Dit apparaat werd tijdens de productie op kwaliteit gecontroleerd en aan een eind-controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerder.

De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze omvat belangrijke aanwijzingen voor veiligheid, gebruik en afvalverwijdering. Maak u vóór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd.

Gebruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruik

De bladzuiger wordt uitsluitend in één van volgende modi gebruikt:

1. Als bladzuiger dient hij voor het aanzuigen van droge bladeren.
2. Als blazer dient hij voor het bijeen brengen van droge bladeren resp. om ze te verwijderen uit slecht toegankelijke plaatsen (bv. onder voertuigen).

Dit apparaat is niet geschikt voor commercieel gebruik. Elke andere toepassing, die in deze handleiding niet uitdrukkelijk wordt toegelaten, kan schade aan het apparaat aanrichten en kan een ernstig gevaar voor de gebruiker betekenen.

Het apparaat mag niet in nabijheid van stoffen gebruikt worden die een risico inhouden voor de gezondheid en evenmin als waterzuiger.

De bediener of gebruiker van het apparaat is verantwoordelijk voor ongelukken of schades aan andere personen of hun eigendom. De producent is niet verantwoordelijk voor beschadigingen, die door onrechtmatig gebruik of verkeerde bediening worden veroorzaakt.

Een bladblazer kan niet worden gebruikt voor het opzuigen van vocht! Voorkom het opzuigen van nat materiaal (blad en vuil, takken, twijgen, dennenappels, gras, aarde, zand, boomschors/houtsnippers, enz.). Zuig niet op vochtige of natte gazons, gras of weiden. Verkeerd gebruik kan leiden tot verstoppingen in de versnipperruimte, waardoor de machine minder goed functioneert. Het apparaat moet in dat geval volledig uit elkaar worden genomen en gereinigd. Deze werkzaamheden mogen alleen worden uitgevoerd door vallen niet onder de garantie.

Algemene beschrijving

De afbeeldingen vindt u op de voorste en achterste uitklapbare bladzijde.

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is. Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.

• Elektrische bladzuiger/-blazer
• Blaasbuis (2-delig)
• Zuigpijp (2-delig)
• Vangzak
• Draaggordel
• Gebruiksaanwijzing

Beschrijving van de werking

De elektrische bladzuiger beschikt over een zuig-/blaassysteem voor de functies blazen en zuigen. In de bedrijfsmodus blazen kan het blad snel bij elkaar of van moeilijk bereikbare plaatsen worden geblazen. In de bedrijfsmodus zuigen wordt het opgezogen blad versnipperd, zodat het minder ruimte inneemt. Vervolgens wordt het versnipperde blad in de opvangzak geblazen.

De opvangzak is aan een kant van binnen gecoat, waardoor stof en vocht niet naar buiten wordt geblazen.

In de onderstaande omschrijvingen staat de functie van de bedieningsonderdelen omschreven.

Overzicht

1 Motorbehuizing

2 Volumeregelaar
3 Handgreep
4 Schakelaar "Aan/uit"
5 Trekontlasting van de kabel
6 Stekker
7 Beschermende afdekking aanzui- gopening
8 Vergrendelknop blaasopening (niet zichtbaar)

9 Blaasbuis (2-delig)

10 Bijkomende handgreep

11a/b Bevestigingsogen voor draaggordel

12 Draaggordel

13 Schroef met stervormige greep, zuigpijp

14 Vangzak

15 Bevestigingsoog opvangzak

16 Zuigpijp (2-delig)

17 Schroef met stervormige greep, Hulphandgreep (niet zichtbaar)

18 Schroef met stervormige greep voor aanzuigopening beschermende afdekking

19 Stoppunt vangzak Ventilatieopening vangzak

Technische gegevens

Elektrische bladzuiger/-blazer ..... FLS 3000 B2

Nominale ingangs- spanning U .... 230 - 240 V\~, 50 Hz

Nominaal vermogen P....3000 W

Toeren bij niet-belasting n_0 ... 8000-14000 min ^-1

Luchtsnelheid ....max. 280 km/h

Luchtzuigvolume ....max. 14 m³/min

Hakverhouding 15:1

Vangzak 45 L

Beschermniveau .... □ II

Geluidssterkte (L _WA )

gegarandeerd 103 dB(A)

gemeten..... 100,4 dB(A); K_WA=3 dB

Vibratie (a_h)

Handgreep .....2,35 m/s²; K=1,5 m/s²

Bijkomende

handgreep .....1,18 m/s²; K=1,5 m/s²

Geluids- en vibratiewaarden werden volgens de in de conformiteitverklaring genoemde normen en bepalingen vastgesteld. De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijking van een stuk elektrisch gereedschap met een ander gebruikt worden. De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing:

Afhankelijk van de manier, waar- op het elektrische gereedschap gebruikt wordt, kan de trilingemis- siewaarde tijdens het effectieve gebruik van het elektrische gereed- schap van de aangegeven waarde verschillen.

De noodzaak bestaat, veiligheidsmaatregelen ter bescherming van de operator vast te leggen, die op een inschatting van de blootstelling in de effectieve gebruiksomstandigheden gebaseerd zijn (hierbij moet er met alle aandelen van de bedrijfscyclus rekening gehouden worden, zo bijvoorbeeld met tijden, tijdens dewelke het elektrische gereedschap uitgeschakeld is, en tijden, tijdens dewelke het weliswaar ingeschakeld is, maar zonder belasting functioneert).

Veiligheidsvoorschriften

Deze paragraaf behandelt de elementaire veiligheidsvoorschriften voor het werken met dit apparaat.

Symbolen en pictogrammen

Symbolen op het apparaat

Let op!

Gebruiksaanwijzing raadplegen

Zorg er om veiligheidsredenen voor dat de beschermkap gemonteerd is op de aanzuigopening!

Om veiligheidsredenen moe- ten beide zuigbuisdelen en de opvangzak correct ge- monteerd zijn, voordat u het apparaat kunt starten.

Gevaar voor verwondingen door weggeslingerde onderdelen! Omringende personen op een veilige afstand uit de gevarenzone houden.

Opgelet! Roterende waaier. den op een veilige af- stand houden.

Vóór onderhoudswerkzaam- heden en herstellingswerken de netstekker uittrekken.

Trek de stekker als de stroom- of verlengkabel beschadigd is.

Oogbescherming dragen

Oorbescherming dragen

Draag een ademhalingsbescherming.

Draag slipvaste veiligheidsschoenen

Houd een veilig- heidsafstand van minstens 5

meter tot derden in acht.

Stel het apparaat niet aan vochtigheid bloot. Werk niet in geval van regen.

Lang haar niet open dragen. Gebruik een haarnetje.

Aanduiding van het geluids- volume L _WA in dB

Beschermingsniveau II

Machines horen niet bij huis- houdelijk afval thuis.

Symbolen in de gebruiksaanwijzing

Gevaarsymbool met informatie over de preventie van personen- of zaakschade.

Waarschuwingsbord met informatie voor het voorkomen van letsels door elektrische schok.

Gebodsteken (in plaats van het uitroepingsteken wordt het gebod toegelicht) met informatie over de preventie van schade.

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.

Algemene veiligheidsinstructies

Opgelet! Bij het gebruik van elektrisch gereedschap dienen ter bescherming tegen een elektrische schok en tegen gevaar voor verwondingen en brand volgende essentiële veiligheidsmaatregelen getroffen te worden:

Instructie:

Maakt u zich met alle delen van het toestel en met de juiste bediening van het toestel bekend, alvorens u met de werkzaamheden begint. Waarborg, dat het toestel in geval van nood meteen kan worden stopgezet. Het onreglementair gebruik kan tot zware verwondingen leiden.

• Het apparaat mag niet door kinderen gebruikt worden. Wetten en lokale bepalingen kunnen een minimumleeftijd voor het gebruik voorzien. Evenzeer is het voor personen, die de gebruiksaanwijzing niet volledig kennen, verboden om werkzaamheden met dit apparaat door te voeren.
• Dit toestel mag worden gebruikt door personen met fysieke, zintuiglijke of psychische beperkingen of met een gebrek aan ervaring of kennis, mits zij daarbij onder toezicht staan of geïnstrueerd zijn in het veilige gebruik van het apparaat en de gevaren begrijpen die van het apparaat uit kunnen gaan. Kinderen mogen niet met het toestel spelen.

Voorbereiding:

- De persoonlijke schermingsuitrustin gen beschermen uw eigen gezondheid en de gezondheid van andere personen en waar borgen de foutloze werking van het apparaat.

- Draag geschikte werkkledij, zoals vast schoeisel met slipvrije zool, een stevige, lange broek, beschermende hand-schoenen, beschermen de bril en een gehoorbescherming. Gebruik het apparaat niet wanneer u op blote voeten bent of open sandalen draagt. Draag een stofmas ker indien u in een stoffige omgeving werkt.

- Draag geen kleding of sier-rade die aan de luchtingang kunnen worden aangezogen. Draag bij lang haar een be-schermende hoofdbekleding.

- Let op open vensters, kinderen, huisdieren, enz. Onderbreek het werk wanneer kinderen en huisdieren in de nabijheid vertoeven. Het geblazen materiaal kan in uw richting geslingerd worden. Neem een veiligheidsafstand van 5 m rond u in acht.

- Maak uzelf met uw omgeving vertrouwd en let op mogelijke gevaren, die bij de werkzaamheden soms aan uw aandacht kunnen ontgaan.

- Inspecteer het te reinigen oppervlak zorgvuldig en ruim alle (prikkel- of metaal) draden, ste- nen, conservenblikjes en andere vreemde voor werpen uit de weg.

- Los vreemde voorwerpen vóór blaas-/zuigbegin met een hark of een bezem.

- Gebruik het aan te brengen blaasmondstuk opdat de luchtstroom dichtbij de grond kan werken.

- Bevochtig bij zeer droge omstandigheden het oppervlak lichtjes om de stofbelasting te verminderen.

- Werk niet met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Controleer vóór het gebruik de veiligheidstoestand van het apparaat, meer in het bijzonder van de net aan sluit leiding en van de schakelaar.

- Maak uitsluitend gebruik van het apparaat indien het volledig gemonteerd is.

- Gebruik het apparaat in de modus "Aanzuigen" uitsluitend indien de opvangzak aangebracht is. Controleer de vangzak regelmatig op slijtage of beschadigingen.

- Gebruik het apparaat nooit met defecte veiligheidsinrichtingen of -afdekkingen of zonder veiligheidsinrichtingen. Bedien het apparaat nooit met beschadigde of versleten kabel.

- Controleer telkens vóór gebruik het apparaat en de netaansluit-leiding met stekker op beschadigingen. Vermijd aanrakingen van het lichaam met onderde- len, die met de aarde verbon- den zijn (bijvoorbeeld metalen omheiningen, metalen palen).

- De koppeling van het verlengsnoer moet tegen spatwater beschermd zijn, uit rubber bestaan of met rubber bekleed zijn. Maak uitsluitend gebruik van verlengsnoeren, die voor het gebruik in de open lucht bestemd zijn en dienovereen-

komstig geïdentificeerd zijn. De dwarsdoorsnede van het verlengsnoer moet minstens 2,5 mm² bedragen. Rol een kabel- haspel vóór gebruik steeds vol- ledig af. Controleer de kabel op beschadigingen.

- Om het verlengsnoer aan te brengen, dient u van de daarvoor bestemde snoerontlasting gebruik te maken.

Bedrijf:

- Laat andere personen het apparaat of het verlengsnoer niet aanraken. Houd het apparaat op een veilige afstand van mensen, meer bepaald van kinderen en huisdieren.

- Schakel het apparaat niet in indien het omgekeerd vastgehouden wordt of indien het zich niet in de werkstand bevindt.

- Vermijd een ongewilde ingebruikname. Vergewis u dat het apparaat uitgeschakeld is voordat u het op de stroomvoorziening aansluit, het oppakt of draagt.

Als u bij het dragen van het apparaat uw vinger aan de schakelaar hebt of het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

- Richt het apparaat tijdens de werking niet op personen en richt meer bepaald de luchtstraal niet op ogen en oren.

- Let bij de werkzaamheden op een veilige stand, vooral aan hellingen. Houd het apparaat steeds met beide handen vast

en werk uitsluitend met een correct ingestelde draagriem.

- Het lichaam niet te ver strekken en erop letten, het evenwicht niet te verliezen.

- Houd vingers en voeten op een veilige afstand van de opening van de aanzuigbuis en de waaier. Er bestaat gevaar voor verwondingen.

- Werk niet met apparaat indien u moe of on ge con centreerd bent of na het nuttigen van alcohol of tabletten. Las steeds tijdig een werkpau ze in. Ga op een verstandige manier aan het werk. Beweeg langzaam, ren niet.

- Een langer gebruik van het apparaat kan tot door trillingen veroorzaakte doorbloedingsstoornissen van de handen leiden. U kunt de gebruiksduur echter door geschikte handschoenen of regelmatige pauzes verlengen.

- Gebruik het apparaat niet in geval van regen, slechte weersomstandigheden of in een vochtige omgeving. Werk uitsluitend bij daglicht of bij goede kunstmatige verlichting.

- Zuig geen brandende, gloeiende of rokende materialen (bijvoorbeeld sigaretten, vuur(gloed)), dampen of licht ontvlambare, giftige of explosieve stoffen aan.

- Trek de stekker uit het stopcontact wanneer:

- u het apparaat niet gebruikt, wanneer u het apparaat laat vervoeren of wanneer u het zonder toezicht achterlaat;

- u het apparaat controleert, het reinigt of wanneer u blokkeringen verwijdert;

- u reinigings- of onderhoudswerkzaamheden doorvoert of toebehoren uitwisselt;

- de voedingskabel of het ver- lengsnoer beschadigd is;

- na aanraking met vreemde voorwerpen of in geval van abnormale trillingen.

- Gebruik het apparaat niet in gesloten of slecht verluchte lokalen.

- Gebruik het apparaat niet in de nabijheid van ontvlambare vloeistoffen of gassen. Indien dit niet in acht genomen wordt, bestaat er brand of ontploffingsgevaar.

- Indien er zich tijdens de werking een ongeval of een storing voordoet, dient het apparaat onmiddellijk uitgeschakeld en dient de netstekker uitgetrokken te worden. Lees om storingen te verhelpen het hoofdstuk "Foutopsporing" of contacteer ons servicecenter.

- Ga in wandeltempo vooruit, ga niet snel lopen.

- Let erop dat de netspanning met de op het typeaanduidingplaatje vermelde gegevens overeenstemt.

- Houd de kabel op een veilige afstand van de actieradius en breng de kabel in principe achter de met de bediening belaste persoon.

- Draag het apparaat niet bij de kabel. Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.

- Beschadigde kabels, koppeling en stekker of aansluitleidingen, die niet aan de voorschriften beantwoorden, mogen niet gebruikt worden. Trek in geval van beschadiging van de voedingskabel onmiddellijk de stekker uit het stopcontact. Raak in geen geval de netkabel aan, zo lang de netstekker niet uit het stopcontact is verwijderd.

Onderhoud en opslag:

- Controleer regelmatig de functionaliteit en de ongeschonden toestand van het apparaat om gevaren voor de operators te vermijden.

- Gebruik uitsluitend (reserve) onderdelen die door ons servicecentrum worden geleverd en aanbevolen.

- Probeer het apparaat niet zelf te repareren, tenzij u een geschikte opleiding hebt genoten. Alleen op een door ons servicecenter mogen werkzaamheden worden verricht die niet in deze handleiding staan vermeld.

- Bewaar het apparaat op een droge plaats en buiten de reikwijdte van kinderen.

- Behandel uw toestel met zorgvuldigheid. Reinig regelmatig de luchtgleuven en volg de onderhoudsvoorschriften op.

- Houd alle toegangen voor de koellucht vrij van vuil.

- Als het netsnoer van dit apparaat beschadigd wordt, moet het door de fabrikant of door zijn klantenserviceafdeling of door een gelijkwaardig gekwalificeer-

de persoon vervangen worden om gevaren te vermijden.

- Gebruik het apparaat niet als de schakelaar niet kan worden in- of uitgeschakeld. Beschadigde schakelaars moeten bij ons servicepunt worden vervangen. - Overbelast uw apparaat niet. Werk uitsluitend binnen het aangegeven vermogensbereik. Gebruik geen machines met een laag prestatie vermogen voor zware werkzaamheden. Gebruik uw apparaat niet voor doeleinden, waarvoor het niet bestemd is.

Extra veiligheidsaanwijzingen:

- Na het samenvoegen kunnen de blaaspijpen niet meer uit elkaar genomen worden!

- Schakel het apparaat uit vóór het aanbrengen of verwijderen van de vangzak.

Aanbeveling:

- Sluit het apparaat zoveel mogelijk slechts op één stopcontact met beschermingsinrichting voor een correcte stroom (FI-schakelaar) met een gemeten stroom van niet meer dan 30 mA aan.

RESTRISICO'S

Ook als u dit elektrische gereedschap zoals voorgeschreven bedient, blijven er altijd restrisico's bestaan. Volgende gevaren kunnen zich in verband met de constructiewijze en uitvoering van dit elektrische gereedschap voordoen:

NLBE

a) Gehoorschade indien er geen geschikte gehoorbescherming gedragen wordt.
b) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zijn indien het apparaat gedurende een langere periode gebruikt wordt of niet zoals reglementair voorgeschreven beheerd en onderhouden wordt
c) schade aan de longen, indien geen geschikte adembescherming wordt gedragen.
d) Schade aan de ogen als geen geschikte oogbescherming wordt gedragen.

Waarschuwing! Dit elektrische gereedschap produceert tijdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beïnvloeden. Om het gevaar voor ernstige of dodelijke verwondingen te verminderen, adviseren wij personen met medische implantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend wordt.

Inbedrijfstelling

Vóór u het apparaat in gebruik neemt, moet u

• de blaas- of zuigpijpen monteren,
• voor het bladzuigen de vangzak monteren,
• vóór het bladblazen de beschermkap monteren

Opgelet: letselgevaar! Bij montage of demontage van blaaspijp, zuigpijp, beschermende afdekking of vangzak moet het apparaat uitgeschakeld zijn en moeten de bewegende delen stilstaan. Trek de stekker uit het stopcontact vóór alle werkzaamheden!

Tweedelige blaaspijp monteren/demonteren

B

1. Steek de tweedelige blaaspijp (9) zoals afgebeeld in elkaar. Let er bij het samenvoegen op dat de gleuf aan de bovenste blaaspijp in de voorziene uitsparing aan het onderste deel van de blaaspijp geplaatst wordt.

2. Sluit de blaaspijp (9) nu op de blaasopening van de motorbehuizing (1) aan tot de vergrendeling (8) werkt.

3. Plaats de beschermende afdekking van de aanzuigopening (7) op de onderkant van de motorbehuizing. Draai de beschermende afdekking met de klok mee tot aan de aanslag.
4. Bevestig de beschermende afdekking door de schroef met stervormige greep (18) in de houder te schroeven.

i

De schroef met stervormige greep moet tot aan de aanslag zuiver geschroefd worden en met de hand aangespannen worden, anders kan de bladblazer later niet starten.

1. Demonteer de blaaspijp (9) door de vergrendeling (8) los te maken en de blaaspijp naar voor te trekken.

Tweeledige zuigpijp monteren/demonteren

Gebruik de bladzuiger nooit met slechts één gemonteerd zuigpijpdeel. Er bestaat een risico op lichamelijk letsel!

Na het samenvoegen kunnen de zuigpijpen niet meer uit elkaar genomen worden!

1. Verwijder de beschermende afdekking door de stervormige greep (18) eruit te schroeven en de beschermende afdekking tegen de klok in eruit te draaien en af te nemen.

2. Steek de twee zuigpijpen (16) zoals afgebeeld in elkaar. Let er bij het samenvoegen op dat de gleuf aan het bovenste deel van de zuigpijp in de voorziene uitsparing aan het onderste deel van de zuigpijp geplaatst wordt.

3. Plaats de zuigpijp (16) op de onderkant van de motorbehuizing (1). Draai de zuigpijp met de klok mee op de aanslag.

4. Bevestig de zuigpijp door de schroef met stervormige greep (13) in de houder te schroeven.

De schroef met stervormige greep moet tot aan de aanslag zuiver geschroefd worden en met de hand aangespannen worden, anders kan de bladzuiger later niet starten.

1. Demonteer de zuigpijp (16) door de schroef met stervormige greep (13) te lossen en de zuigpijp tegen de klok in af te draaien.

Vangzak monteren/ demonteren

Het apparaat mag in zuigwerking slechts gebruikt worden met de ge- monteerde vangzak.

De ventilatieopening aan de vangzak (C 20) dient voor betere luchtcirculatie.

1. Verwijder evt. de zuigpijp (A9) (zie "Tweedelige blaaspijp monteren/demonteren").

2. Schuif de opvangzak (14) op de blaasuitlaat van de motorbehuizing (1) tot deze in de vergrendeling (8) aangrijpt.

3. Hang de bevestigingsogen (15) van de vangzak (14) in het daarvoor bestemde stoppunt (19) aan de zuigpijp.

De extra handgreep (10) kan in verschillende posities ingeklikt worden. Voor het veranderen van de greeppositie lost u de schroef met stervormige greep (17), verandert u de greeppositie en schroeft u de schroef weer vast.

Draaggordel omdoen

1. Leg de draaggordel (12) dwars over schouder.

2. Stel de gordellengte zodanig in dat zich de veerhaken ongeveer 10 cm onder de heup bevindt.

3. Bevestig de veerhaken aan de ogen voor het inhangen van de gordel:

- bij de bedrijfsmodus blazen: Positie A 11b.

- bij de bedrijfsmodus zuigen: Positie A 11a.

Bediening

Gevaar voor verwondingen! Draag bij werkzaamheden met het apparaat geschikte kleding en werkhandschoenen. Vergewis u telkens vóór gebruik dat het apparaat in staat is om te functioneren. Vergewis u dat de opvangzak en de buis juist gemonteerd zijn en dat de draagriem correct voor de werk- zaamheden ingesteld is. U moet na het loslaten van de scha- kelaar de motor uitschakelen. Is een schakelaar beschadigd, dan mag niet meer worden gewerkt met het apparaat. Persoonlijke beschermingsu- itrusting en een deugdelijk functionerend apparaat ver- lagen het risico op letsel en ongelukken.

Na het uitschakelen van het apparaat draait het schoepenrad nog een tijdje verder. Gevaar voor verwondingen door draaiend werktuig.

Gelieve de geluidswering en de plaatselijke voorschriften in acht te nemen.

In- en uitschakelen

Let er vóór het inschakelen op dat het apparaat geen voorwerpen raakt. Let op een veilige stand.

1. Vorm van het uiteinde van het verlengsnoer een lus en bevestig deze aan de trekontlasting (5).

2. Sluit het apparaat aan op het elektriciteitsnet.

3. Om het apparaat in te schakelen, schuift u de aan/uit schakelaar (4):

- bij de bedrijfsmodus blazen: naar rechts. - bij de bedrijfsmodus zuigen: naar links.

1. Bedien de draairegelaar (2) om het zuig-/blaasvermogen te regelen.

2. Om het apparaat uit te schakelen, schuift u de aan/uit schakelaar (4):

- bij de bedrijfsmodus blazen: naar links. - bij de bedrijfsmodus zuigen: naar links

Werkzaamheden met de bladzuiger

De bladblazer mag uitsluitend voor de hierna volgende gebruiksdoeleinden toegepast worden:

- Als blazer voor het bijeenbrengen van dor gebladerte, afkomstig uit moeilijk toegankelijke plaatsen (bijvoorbeeld onder personenauto's) - Als aanzuiging voor het aanzuigen van dor, droog gebladerte. Bij de zuigfunctie dient het apparaat ook als hakselmachine. De droge bladeren worden fijngehakt, hun volume verlaagd en op een eventuele compostering voorbereid. De intensiteit van de verbrijzeling hangt van de grootte van het gebladerte en van de nog aanwezige, resterende vochtigheid af. ledere andere dan de hierboven beschreven toepassingen

kan tot beschadigingen aan de machine leiden en een gevaar voor de gebruiker betekenen.

Bij de werkzaamheden dient u erop te letten dat u met het apparaat niet stoot tegen harde voorwerpen, die beschadigingen kunnen veroorzaken. Zuig geen vaste objecten, zoals stenen, dikke of afgesneden takken, sparappels of dergelijke aan omdat deze het apparaat en meer in het bijzonder de hakselinrichting zouden kunnen beschadigen. Herstellingen van deze aard ressorteren niet onder de garantie.

Modus "Blazen":

Zorg er om veiligheidsredenen voor dat de beschermkap (A 7) gemonteerd is op de aanzuigopening!

• Tot een optimaal resultaat bij het gebruik van de ventilator komt u met een afstand van 5 tot 10 cm tot de vloer.
• Richt de luchtstraal van uzelf weg. Let erop dat er geen zware voorwerpen opstuiven en dat deze zodoende iemand kunnen verwonden of iets kunnen beschadigen.
• Begin met het werk met de hoogste blaascapaciteit om de rondslingerende bladeren snel te verzamelen. Een lagere blaascapaciteit kiest u om de voordien samengebrachte hoop bladeren samen te persen.
• Maak vóór het blazen op de vloer vastklevende bladeren met een bezem of een hark.

Modus "Aanzuigen":

Om veiligheidsredenen moe- ten beide zuigbuisdelen en de opvangzak correct ge- monteerd zijn, voordat u het apparaat kunt starten.

• Houd het apparaat bij het werken steeds met beide handen vast: gebruik hiervoor de handgreep (A 3) en de hulphandgreep (A 10).
• Let erop dat er geen al te grote hoeveelheden gebladerte tegelijkertijd aangezogen worden. Zo vermijdt u dat de zuigbuis (A 16) verstopt en geraakt en de waaier blokkeert.

Om de opvangzak niet onnodig te verslijten, vermijdt u, deze gedurende het werk over de grond te slepen.

Overbelastingsbeveiliging: bij overbelasting schakelt de motor automatisch uit. Schakel de bladzuiger uit en trek de netstekker uit het stopcontact. Controleer dan of er een blokkering is van het vliegwiel of een verstopping van de vangzak en verhelp dit. Het apparaat is pas na volledige afkoeling weer bedrijfsklaar.

Opvangzak ledigen:

Bij een volle opvangzak wordt het zuigend vermogen aanzienlijk verminderd. Indien de zak vol is of indien het zuigend vermogen van het apparaat afneemt, moet de opvangzak geledigd worden.

1. Zet het apparaat af en wacht tot het vleugelrad stilstaat.
2. Trek het netsnoer uit (6).

C 3. Verwijder de bevestigingsogen (15) van de stoppunten (19). Los de vangzak door op de vergren-delknop (8) te drukken.

1. Open de ritssluiting aan de op- vangzak en ledig de opvangzak volledig.

2. Monteer de geledigde opvangzak opnieuw.

i Composteerbaar materiaal hoort niet bij huishoudelijk afval thuis!

Reiniging en onderhoud

Reinig het apparaat telkens onmiddellijk na de werkzaamheden, omdat anders vuil en bladresten verharden en vastklemmen en mogelijk niet meer te verwijderen zijn zonder de motorkast te demonteren. Dergelijke reinigingswerkzaamheden ressorteren niet onder de garantie.

Laat reparatiewerken en onderhoudswerkzaamheden, die niet in deze handleiding beschreven zijn, door ons servicecenter doorvoeren. Gebruik uitsluitend originele onderdelen. Gevaar voor verwondingen!

Schakel het apparaat uit en trek de stekker uit het stopcontact vóór alle werkzaamheden.

Maak geen gebruik van respectievelijk reinigings- of oplosmiddelen. Chemische substanties kunnen de kunststofonderdelen van het apparaat aantasten.

Voer volgende reinigings- en onderhoudswerkzaamheden regelmatig door. Daar-

door is een lang en gebruikbaar gebruik gegarandeerd.

Reiniging

4 Het water mag noch met water afgespoten, noch in water gelegd worden. Het gevaar voor een elektrische schok bestaat!

Houd ventilatiesleuven, motorhuis en handgrepen van het apparaat netjes. Gebruik daarvoor een vochtig doekje of een borstel. Gebruik geen reinigings- c.q. oplosmiddelen. U zou het apparaat daarmee onherstelbaar kunnen beschadigen.

Algemene onderhoudswerkzaamheden

• Controleer het apparaat telkens vóór gebruik op duidelijk vast te stellen tekortkomingen zoals losse, versleten of beschadigde onderdelen.
• Controleer afdekkingen en beschermingsinrichtingen op beschadigingen en correcte zitting. Wissel deze eventueel uit.

Verstoppingen en blokkeringen verhelpen

Gebladerte en vers afgesneden planten kunnen het apparaat eventueel doen verstoppen.

Waaier reinigen:

Netstekker uittrekken! Er bestaat risico op verwondingen

1. Verwijder de beschermende afdekking (A 7), resp. de zuigpijp (A 16).

2. Verwijder voorzichtig resten of verstoppingen aan de waaier.

3. Controleer, of de waaier gemakkelijk gedraaid kan worden en zich in een foutloze toestand bevindt. Laat een defecte waaier door ons servicecenter vervangen.

4. Schroef de beschermende afdekking (A 7), resp. de zuigpijp (A 16) weer vast.

Als de beschermende afdekking (A 7), resp. de zuigpijp (A 16) niet juist met de hand verschroefd is, kan het apparaat niet gebruikt worden.

Bewaring

• U kunt de blaasbuis (9) resp. de zuigbuis (A 16) en de opvangzak (A 14) weer van de motorbehuizing (A 1) afnemen om ze op te bergen (zie hiervoor de betreffende montage-instructies in het hoofdstuk "Ingebruikname").
• Bewaar het apparaat op een droge en stofvrije plaats en buiten het bereik van kinderen.

Verwerking en milieubescherming

Neem de accu uit het toestel en breng het toestel, de accu, de accessoires en de verpakking naar een milieuvriendelijke recycling.

Machines horen niet bij huishoudelijk afval thuis.

• Geef het apparaat in een recyclage-park af. De gebruikte onderdelen van kunststof en metaal kunnen per categorie gescheiden worden en zodoende gerecycleerd worden. Raadpleeg hiervoor ons servicecenter.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.
• Breng snoeiafval naar een recycling-park en werp het niet in de vuilnisbak.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu

Indien u geen Internet hebt, neem dan telefonisch contact op met het Service-Center (zie „Service-Center“ pagina 71). Hou de onderstaande bestelnummers klaar.

Blaasbuis 91102290
Vangzak 91102291
Bijkomende handgreep....91102292
Verbindungselement 91102293
Schakelaar 91102294
Vleugelwiel met mes 91102295
Beschermende afdekking aanzuigopening 91102296
Zuigpijp 91102297
Draaggordel....91102298
Koolborstels + houder 91102300

Garantie

Geachte cliënte, geachte klant, U krijgt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit apparaat heeft u tegenover de verkoper van het ap- paraat wettelijke rechten. Deze wettelijke rechten worden door onze hierna beschre- ven garantie niet beperkt.

Garantievoorwaarden

De garantietermijn begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit apparaat, een materiaal- of fabricagefout voordoet, wordt het apparaat door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drie jaar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft. Als het defect door onze garantie gedekt is, krijgt u het gerepareerde of een nieuw apparaat terug. Met herstelling of uitwisseling van het apparaat begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaande beschadigingen en gebreken moeten onmiddellijk na het uitpakken gemeld worden. Na het verstrijken van de garantieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduceerd en vóór aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op apparaatonderdelen, die aan een normale slijtage blootgesteld zijn en daarom als aan slijtage onderhevige onderdelen beschouwd kunnen worden (b.v. pijpen, vangzak, vleugelwiel met mes) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars).

Deze garantie valt weg wanneer het apparaat beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het apparaat dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden.

Het apparaat is uitsluitend voor het privé- en niet voor het commerciële gebruik be- stemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te geven om een snelle behandeling van uw verzoek te garanderen:

• Gelieve voor alle aanvragen de kassabon en het identificatienummer (IAN 285190) als bewijs van de aankoop klaar te houden.

• Gelieve het artikelnummer uit het typeplaatje.

• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.

• Een als defect geregistreerd apparaat kunt u, na overleg met onze klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u onvoorwaarde- lijk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bij- geleverde accessoires in te zenden en voor een voldoende veilige transport-verpakking te zorgen.

Reparatieservice

U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefiliaal laten doorvoeren. Zij maakt graag voor u een kostenraming op. Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect naar ons servicefiliaal te zenden.

Ongefrankeerd – als volumegoed, per expresse of via een andere speciale verzendingswijze – ingezonden apparaten worden niet geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.

Service-Center

NL

Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 285190

BE

Service België

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 285190

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Opsporing van fouten

Probleem Mogelijke oorzaak Foutherstel
Apparaat start niet	Netspanning ontbreekt	Stopcontact, kabel, leiding, stekker en zekering nakijken, eventueel herstelling door vakkundig elektrotechnicus
	Schakelaar “Aan/uit” (A2) defect	Herstelling door Service-Center
	Koolborstels versleten
	Motor defect
	Zuigpijpen (A16) en vangzak (A14), resp. blaaspijpen (9) en beschermende afdekking (A7) niet juist gemonteerd	zie hoofdstuk „Inbedrijfstelling“
Apparaat werkt met onderbrekingen	Intern loszittend contact	Herstelling door Service-Center
	Stroomkabel beschadigd
	Schakelaar “Aan/uit” (A2) defect
Weinig of falende zuig-/blaascapa-citeit	Vangzak (A14) is vol Vangzak	legen
	Vangzak (A14) is vuil Vangzak	reinigen
	Vleugelwiel of blaaspijp (A9), resp. zuigpijp (A16) verstopt of geblokkeerd	Verstoppingen en blokkeringen verhelpen (zie hoofdstuk „Verstoppingen en blokkeringen verhelpen”)
Schoepenrad beweegt niet	Vreemd voorwerp blokkeert schoepenrad	Blokkering verhelpen (zie hoofdstuk „Verstoppingen en blokke-ringen verhelpen”)

Obsah

Úvod....73

	Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim,Germany30.05.2017	C. Frank(Documentatiegelastigde)
Hiermede bevestigen wij dat deElektrische bladzuiger/-blazerbouwserie FLS 3000 B2Serienummer201705000001 - 201705152500is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU*
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 60335-1:2012/A11:2014 • EN 50636-2-100:2014EN 62233:2008 • EN 55014-1:2006/A2:2011 • EN 55014-2:1997/A2:2008EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321:2009
Bovendien wordt in overeenstemming met de geluidsemissierichtlijn 2000/14/ECbevestigd: Akoestisch niveaugegarandeerd: 103 dB(A)gemeten: 100,4 dB(A)Toegepaste conformiteitbeoordelingsprocedure in overeenstemmingmet Annex VI / 2000/14/EC
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaringwordt gedragen door de fabrikant:

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
