BEDIENUNGSANLEITUNG FLS 3000 B2 FLORABEST

DE ÄÄÄÄT CH ÄELEKTRO-LAUBSAUGER/-BLÄSERÄ ROriginalbetriebsanleitung

FR A BE A ASPIRATEURÄSOUFFLEURÄ ABROYEURÄÉLECTRIQUEÄ RTraductionRdesInstructionsRd'origine

£lappenRSiervorRdemRresenRdieRSeitermitRdenR- bbildungenRausRundRmachenRSiERSichRanschließendRmitRallenR £unktionenRdesRi erätesRvertrautgR

GB IE

BeforeReadingRunfoldtheRpageRcontainingRtheIllustrationsRandRfamiliariseRyourselfRwithRallRfunctionsRofRtheRDeviceg

FR BE

R vantRderlireRlermodeRd‘emploieRouvrezRlaRpagercontenantRlesRillustrationsRetRfamiliarisezfvousRensuiteRavecRR routesRlesRfonctionsRderl‘appareilg

NL BE

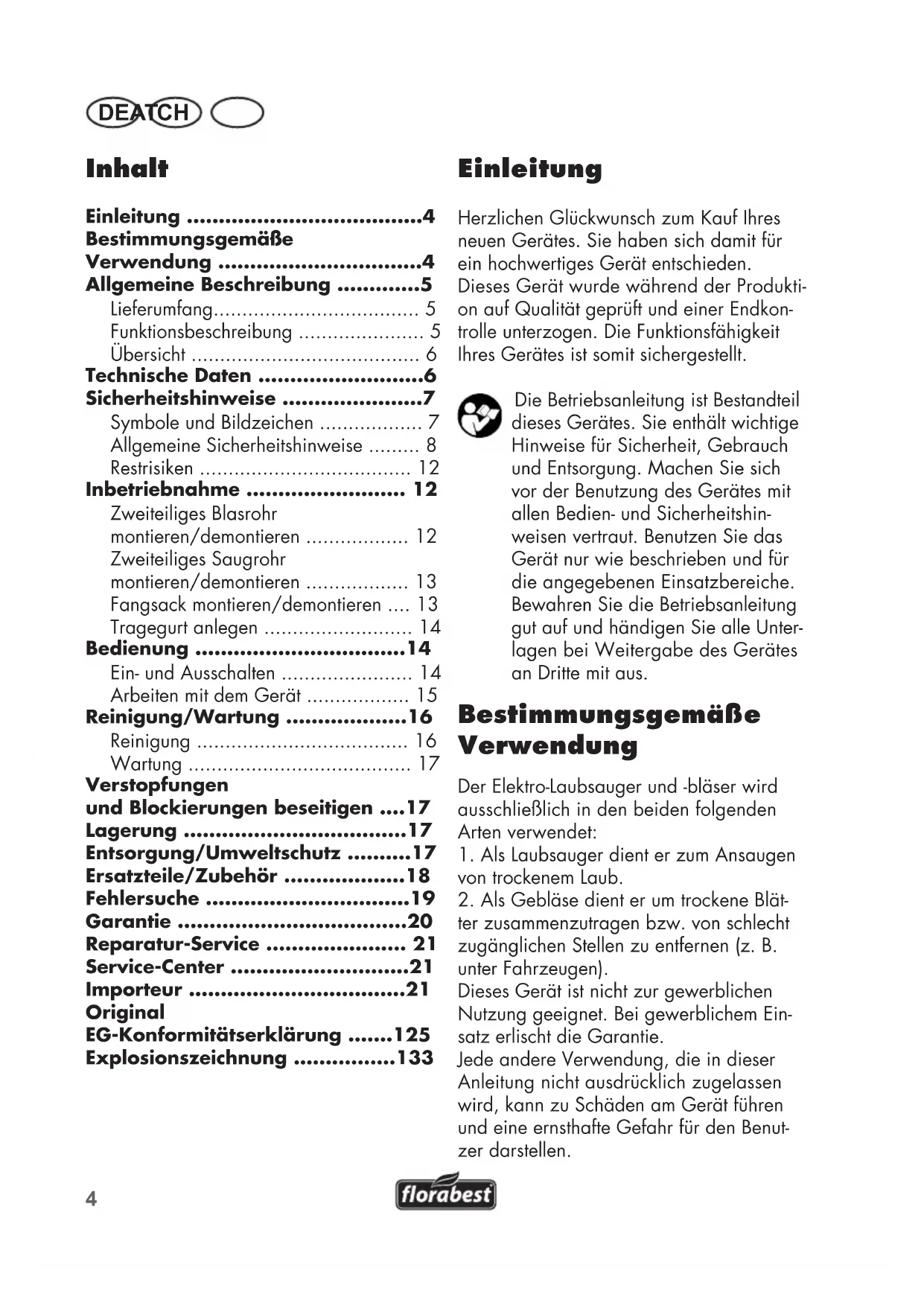

Allgemeine Beschreibung ....5

Lieferumfang....5

Funktionsbeschreibung 5

Übersicht 6

Technische Daten ......6

Sicherheitshinweise ....7

Symbole und Bildzeichen 7

Allgemeine Sicherheitshinweise ..... 8

Restrisiken 12

Inbetriebnahme 12

Zweiteiliges Blasrohr

montieren/demontieren 12

Zweiteiliges Saugrohr

montieren/demontieren 13

Fangsack montieren/demontieren .... 13

Tragegurt anlegen 14

Bedienung 14

Ein- und Ausschalten 14

Arbeiten mit dem Gerät 15

Reinigung/Wartung ......16

Reinigung 16

Wartung 17

Verstopfungen

und Blockierungen beseitigen ....17

Lagerung 17

Entsorgung/Umweltschutz .....17

Ersatzteile/Zubehör ......18

Fehlersuche 19

Garantie 20

Reparatur-Service 21

Service-Center 21

Importeur ......21

Original

EG-Konformitätserklärung .....125

Explosionszeichnung ......133

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden.

Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Der Elektro-Laubsauger und -bläser wird ausschließlich in den beiden folgenden Arten verwendet:

1. Als Laubsauger dient er zum Ansaugen von trockenem Laub.

2. Als Gebläse dient er um trockene Blätter zusammenzutragen bzw. von schlecht zugänglichen Stellen zu entfernen (z. B. unter Fahrzeugen).

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät darf nicht in Bereichen mit gesundheitsgefährdenden Stäuben oder als Nasssauger verwendet werden.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Ein Laubsauger ist kein Nass-Sauger! Bitte vermeiden Sie das Ansaugen von nassen Materialien (Laub, Schmutz sowie Zweige, Äste, Tannenzapfen, Gras, Erde, Sand, Rindenmulch/Häckselgut usw.). Saugen Sie nicht auf feuchten oder nassen Rasen-, Gras- oder Wiesenflächen. Fehlanwendungen können unter Umständen zu Verstopfungen in der Häckselkammer und dadurch zu bedingter, reduzierter Leistungsfähigkeit führen. Das Gerät muss dann unter Umständen komplett zerlegt und gesäubert werden. Diese Arbeit ist von einer Fachkraft durchzuführen und unterliegt nicht der Garantie.

Allgemeine Beschreibung

Die Abbildungen für die Bedienung des Gerätes finden Sie auf der vorderen und der hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Elektro-Laubsauger und -bläser
• Blasrohr (zweiteilig)
• Saugrohr (zweiteilig)
• Tragegurt
• Fangsack
• Betriebsanleitung

Funktionsbeschreibung

Der Elektro-Laubsauger und -bläser besitzt ein Blattansaugewerk bzw. ein Gebläse für die Funktionen Ansaugen und Blasen. In der Betriebsart Ansaugen wird das angesaugte Laub zur Volumenverringerung zerkleinert, durch den Auswurfkanal geblasen und im Fangsack gesammelt. In der Betriebsart Blasen lässt sich das Laub schnell zusammenblasen oder aus schwer zugänglichen Orten wegblasen. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Übersicht

1 Motorgehäuse

2 Volumenregler

3 Handgriff

4 Ein-/Ausschalter

5 Kabelzugentlastung

6 Netzstecker

7 Schutzabdeckung Ansaugöffnung

8 Verriegelungsknopf Blasöffnung (nicht sichtbar)

9 Blasrohr (zweiteilig)

10 Zusatzhandgriff

11a/b Befestigungsöse Tragegurt

12 Tragegurt

13 Schraube mit Sterngriff, Saugrohr

14 Fangsack

15 Befestigungsösen Fangsack

16 Saugrohr (zweiteilig)

17 Schraube mit Sterngriff, Zusatzhandgriff (nicht sichtbar)

18 Schraube mit Sterngriff für Schutzabdeckung Ansaugöffnung

19 Haltepunkte Fangsack

20 Lüftungsöffnung Fangsack

Technische Daten

Elektro-Laubsauger und -bläser......FLS 3000 B2

Nenneingangs-

spannung U......230 - 240 V\~, 50 Hz

Nennleistung P 3000 W

Leerlaufdrehzahl n_0 ..8 000 - 14 000 min ^-1

Luftgeschwindigkeit ......max. 280 km/h

Luftsaugvolumen .... max. 14 m³/min

Häckselrate....15:1

Fangsack 45

Schutzklasse....回 II

Schutzart IP20

Gewicht....3,9 kg

Schalldruckpegel

(L_pA) 88,7 dB (A), K_pA = 3 dB

Schallleistungspegel (L _WA )

garantiert.... 103 dB(A)

gemessen..... 100,4 dB(A); K_WA = 3 dB

Vibration (a_h)

Handgriff......2,35 m/s²; K=1,5 m/s²

Zusatzhandgriff ..1,18m/s²; K= 1,5 m/§

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung:

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Achtung!

triebsanleitung lesen!

Aus Sicherheitsgründen achten Sie darauf, dass die Schutzabdeckung auf der Ansaugöffnung montiert ist.

Aus Sicherheitsgründen müssen beide Saugrohrteile und Fangsack korrekt montiert sein, bevor Sie das Gerät starten können.

Verletzungsgefahr durch weggeschleuderte Teile! tehende Personen aus dem Gefahrenbereich fernhalten.

Achtung! Rotierendes Flügelrad. Hände fernhalten

Entfernen Sie den Netzstecker vor Reinigungs- und Wartungsarbeiten

Ziehen Sie sofort den Stecker, wenn die Anschlussleitung beschädigt ist.

Tragen Sie Augenschutz.

Tragen Sie Gehörschutz.

Tragen Sie einen Atemschutz.

Tragen Sie rutschfeste Sicherheitsschuhe

Halten Sie einen Sicherheitsabstand von mind. 5 m zu Dritten ein.

Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen.

Lange Haare nicht offen tragen. Benutzen Sie ein Haarnetz.

Angabe des Schallleistungs- pegels L_WA in dB.

Schutzklasse II

Elektrogeräte gehören nicht in den Hausmüll.

Symbole in der Betriebsanleitung:

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gefahrenzeichen mit Angaben zur Verhütung von Personenschäden durch elektrischen Schlag.

DEATCH

Gebotszeichen (an der Stelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

Achtung! Beim Gebrauch von Geräten sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

Unterweisung:

Machen Sie sich mit allen Geräteteilen und der richtigen Bedienung des Gerätes vertraut, bevor Sie mit der Arbeit beginnen. Stellen Sie sicher, dass Sie das Gerät im Notfall sofort abstellen können. Der unsachgemäße Gebrauch kann zu schweren Verletzungen führen.

• Das Gerät darf nicht von Kindern verwendet werden. Ebenso ist Personen die Arbeit mit dem Gerät untersagt, die die Betriebsanweisungen nicht vollständig kennen. Gesetze und lokale Bestimmungen können ein Mindestalter für die Benutzung vorsehen.
• Dieses Gerät kann von Personen mit verringerten physischen,

sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.

Vorbereitung:

• Die persönlichen Schutzausrüstungen schützen ihre eigene und die Gesundheit anderer und sichern den reibungslosen Betrieb des Gerätes:

- Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lange Hose, Handschuhe, Schutzbrille und einen Gehörschutz. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen. Tragen Sie einen Atemschutz, um sich vor Staub zu schützen. - Tragen Sie keine Kleidung oder Schmuck, die am Lufteingang angesaugt werden könnten. Tragen Sie bei langem Haar eine schützende Kopfbedeckung.

- Achten Sie auf Kinder, Haustiere, offene Fenster usw. Das geblasene Material kann in ihre Richtung geschleudert werden. Unterbrechen Sie die Arbeit, wenn diese sich in der Nähe aufhalten. Halten Sie einen Sicherheitsabstand von 5 m um sich herum ein.

- Machen Sie sich mit Ihrer Umgebung vertraut und achten Sie auf mögliche Gefahren, die beim Ar-

beiten unter Umständen überhört werden können.

- Inspizieren Sie die zu reinigende Fläche sorgfältig und beseitigen Sie alle Drähte, Steine, Dosen und sonstige Fremdkörper.

- Lösen Sie Fremdkörper vor Blas-/Saugbeginn mit einem Rechen oder einem Besen.

- Verwenden Sie den gesamten Blasdüsenaufsatz, damit der Luftstrom nah am Boden arbeiten kann.

- Befeuchten Sie bei sehr trockenen Bedingungen die Oberfläche leicht oder verwenden Sie ein Sprühgerät, um die Staubbelastung zu verringern.

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Prüfen Sie vor dem Gebrauch den Sicherheitszustand des Gerätes, insbesondere der Netzanschlussleitung und des Schalters.

- Verwenden Sie das Gerät nur, wenn es vollständig montiert ist.

- Verwenden Sie das Gerät in der Betriebsart Ansaugen nur, wenn der Fangsack angebracht ist. Überprüfen Sie den Fangsack regelmäßig auf Abnutzungen oder Beschädigungen.

- Betreiben Sie das Gerät niemals mit fehlerhaften Schutzeinrichtungen oder -abdeckungen oder ohne Schutzeinrichtungen. Betreiben Sie das Gerät niemals mit beschädigtem oder abgenutztem Kabel.

- Überprüfen Sie vor jeder Benutzung die Netzanschlussleitung und das Verlängerungskabel auf

Schäden und Alterung. Vermeiden Sie Körperberührungen mit geerdeten Teilen (z. B. Me tallzäune, -pfosten).

- Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Verwenden Sie nur Verlängerungskabel, die für den Gebrauch im Freien bestimmt sind und entsprechend gekennzeichnet sind. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 2,5 mm² betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.

- Verwenden Sie für die Anbringung des Verlängerungskabels die dafür vorgesehene Zugentlastung.

Betrieb:

- Lassen Sie andere Personen nicht das Gerät oder das Verlängerungskabel berühren. Halten Sie das Gerät von Menschen, vor allem Kindern und Haustieren fern.

- Schalten Sie das Gerät nicht ein, wenn es umgekehrt gehalten wird oder sich nicht in Arbeitsposition befindet.

- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das Gerät einge-

schaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

- Richten Sie das Gerät während des Betriebs nicht auf Personen, insbesondere den Luftstrahl nicht auf Augen und Ohren.

- Achten Sie bei der Arbeit auf einen sicheren Stand, insbesondere an Hängen. Halten Sie das Gerät immer mit beiden Händen fest und arbeiten Sie nur mit korrekt eingestelltem Tragegurt.

- Strecken Sie den Körper nicht zu weit und achten Sie darauf, nicht das Gleichgewicht zu verlieren.

- Halten Sie Finger und Füße von der Ansaugrohröffnung und dem Flügelrad fern. Es besteht Verletzungsgefahr.

- Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder un-konzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit. Bewegen Sie sich langsam, rennen Sie nicht.

- Eine längere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen. Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlängern.

- Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung oder in feuchter Umgebung. Arbeiten Sie nur bei Tageslicht oder guter künstlicher Beleuchtung.

- Saugen Sie keine brennenden, glühenden oder rauchenden Materialien (z. B. Zigaretten, Glut

etc.), Dämpfe oder leicht entzündliche, giftige oder explosive Stoffe an.

- Ziehen Sie den Stecker aus der Steckdose:

- wenn Sie das Gerät nicht be- nutzen, es transportieren oder es unbeaufsichtigt lassen; - wenn Sie das Gerät kontrollie- ren, es reinigen oder Blockie- rungen entfernen; - wenn Sie Reinigungs- oder Wartungsarbeiten vornehmen oder Zubehör auswechseln; - wenn das Strom- oder Verlän- gerungskabel beschädigt ist; - nach dem Kontakt mit Fremd- körpern oder bei abnormaler Vibration.

- Benutzen Sie das Gerät nicht in geschlossenen oder schlecht belüfteten Räumen.

- Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.

- Bei Auftreten eines Unfalles oder einer Störung während des Betriebs ist das Gerät sofort auszuschalten und der Netzstecker zu ziehen. Lesen Sie zur Beseitigung von Störungen das Kapitel „Fehlersuche“ oder kontaktieren Sie unser Service-Center.

- Gehen Sie im Schritttempo, rennen Sie nicht.

- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

- Halten Sie das Kabel vom Arbeitsbereich fern und führen Sie es grundsätzlich hinter der Bedienungsperson.

• Tragen Sie das Gerät nicht am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Beschädigte Kabel, Kupplung und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden. Ziehen Sie bei Beschädigung des Netzkabels sofort den Stecker aus der Steckdose. Berühren Sie auf keinen Fall das Netzkabel, solange der Netzstecker nicht gezogen ist.

Wartung und Aufbewahrung:

• Überprüfen Sie regelmäßig die Funktionstüchtigkeit und Unversehrtheit des Gerätes, um Gefahren für die Bediener zu vermeiden.
• Benutzen sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen werden.
• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführt werden.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

• Behandeln Sie Ihr Gerät mit Sorgfalt. Reinigen Sie regelmäßig die Lüftungsschlitze und befolgen Sie die Wartungsvorschriften.

• Halten Sie alle Einlässe für die Kühlluft von Unrat frei.

• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Benutzen Sie das Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten lässt. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die sie nicht bestimmt sind.

Zusätzliche Sicherheitshinweise:

• Nach dem Zusammenstecken sind die Blasrohre nicht mehr auseinander zu nehmen!
• Schalten Sie das Gerät vor dem Anbringen oder Entfernen des Fangsackes aus.

Empfehlung:

- Schließen Sie das Gerät nach Möglichkeit nur an eine Steck-dose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an.

RESTRISIKEN

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten:

a) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
b) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.
c) Lungenschäden, falls kein geeigneter Atemschutz getragen wird.
d) Augenschäden, falls kein geeigneter Augenschutz getragen wird.

Warnung! Dieses Elektro- werkzeug erzeugt während des Betriebs ein elektro- magnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder pas- sive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizi- nischen Implantat zu konsul- tieren, bevor die Maschine bedient wird.

Inbetriebnahme

Bevor Sie das Gerät in Betrieb nehmen, müssen Sie

• die Blas- oder Saugrohre montieren,
• zum Laubsaugen den Fangsack montieren
• zum Laubblasen die Schutzabdeckung montieren

Achtung Verletzungsgefahr! Bei Montage oder Demontage von Blasrohr, Saugrohr, Schutzabdeckung oder Fangsack muss das Gerät ausgeschaltet sein und die beweglichen Teile still stehen. Ziehen Sie vor allen Arbeiten den Netzstecker!

Zweiteiliges Blasrohr montieren/demontieren

Verwenden Sie den Laubbläser niemals mit nur einem montierten Blasrohrteil. Es besteht die Gefahr von Personenschäden!

1. Stecken Sie das zweiteilige Blasrohr (9) wie abgebildet zusammen. Die Teile rasten spürbar ein. Achten Sie beim Zusammenstecken darauf, dass die Nut am oberen Teil des Blasrohrs in die vorgesehene Aussparung am unteren Teil des Blasrohrs platziert wird.

2. Schieben Sie das Blasrohr (9) nun auf die Blasöffnung des Motorgehäuses (1) bis die Verriegelung (8) einrastet.

3. Setzen Sie die Schutzabdeckung der Ansaugöffnung (7) auf die Unterseite des Motorgehäuses auf. Drehen Sie die Schutzabdeckung im Uhrzeigersinn bis zum Anschlag.

4. Befestigen Sie die Schutzabdeckung, indem Sie die Schraube mit Sterngriff (18) in die Halterung schrauben.

Die Schraube mit Sterngriff muss festgeschraubt und handfest angezogen werden, ansonsten lässt sich der Laubbläser später nicht starten.

1. Demontieren Sie Blasrohr (9) indem Sie die Verriegelung (8) lösen und das Blasrohr nach vorne abziehen.

Zweiteiliges Saugrohr montieren/demontieren

Verwenden Sie den Laubsauger niemals mit nur einem montierten Saugrohrteil. Es besteht die Gefahr von Personenschäden!

Nachdem das zweiteilige Saugrohr zusammengesteckt wurde, darf es nicht wieder in zwei Teile zerlegt werden!

1. Entfernen Sie die Schutzabdeckung (7) der Ansaugöffnung in dem Sie die Schraube mit Sterngriff (18) herausschrauben und die Schutzabdeckung (7) gegen den Uhrzeigersinn herausdrehen und abnehmen.

2. Stecken Sie die zwei Saugrohre (16) wie abgebildet zusammen. Die Teile rasten spürbar ein. Achten Sie beim Zusammenstecken darauf, dass die Nut am oberen Teil des Saugrohrs in die vorgesehene Aussparung am unteren Teil des Saugrohrs platziert wird.

3. Setzen das Saugrohr (16) auf die Unterseite des Motorgehäuses (1) auf. Drehen Sie das Saugrohr im Uhrzeigersinn bis zum Anschlag.

4. Befestigen Sie das Saugrohr, indem Sie die Schraube mit Sterngriff (13) in die Halterung schrauben.

Die Schraube mit Sterngriff muss festgeschraubt und handfest angezogen werden, ansonsten lässt sich der Laubsauger später nicht starten.

1. Demontieren Sie das Saugrohr (16) indem Sie die Schraube mit Sterngriff (13) lösen und das Saugrohr gegen den Uhrzeigersinn abdrehen.

Fangsack montieren/ demontieren

Das Gerät darf im Saugbetrieb nur mit montiertem Fangsack betrieben werden.

Die Lüftungsöffnung am Fangsack (C 20) dient der besseren Luftzirkulation.

1. Entfernen Sie ggf. das Blasrohr (A 9) (siehe „Zweiteiliges Blasrohr montieren/demontieren“).

DEATCH

1. Schieben Sie den Fangsack (14) auf die Blasöffnung des Motorgehäuses (1) bis dieser in der Verriegelung (8) einrastet.
2. Hängen Sie die Befestigungsösen (15) des Fangsacks (14) an die dafür vorgesehenen Haltepunkte (19) am Saugrohr ein.

Der Zusatzhandgriff (10) kann in verschiedenen Stellungen eingerastet werden. Zum ändern der Griffposition lösen Sie die Schraube mit Sterngriff (17), verändern Sie die Griffposition und schrauben Sie die Schraube wieder fest.

Tragegurt anlegen

1. Legen Sie den Tragegurt (12) quer über Schulter und Brust.

2. Stellen Sie die Gurtlänge so ein, dass sich der Karabinerhaken etwa 10 cm unterhalb der Hüfte befindet.

3. Befestigen Sie den Karabinerha- ken an der Öse zum Einhängen des Gurtes:

- bei Betriebsart Blasen:

Position A 11b.

- bei Betriebsart Saugen:

Position A 11a.

Bedienung

Achtung Verletzungsgefahr! Tragen Sie beim Arbeiten mit dem Gerät geeignete Klei- dung und Arbeitshandschu- he. Vergewissern Sie sich vor jeder Benutzung, dass das Gerät funktionstüchtig ist.

Vergewissern Sie sich, dass der Fangsack und das Rohr richtig montiert sind. Sie müssen nach Loslassen des Schalters den Motor ausschalten. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden. Persönliche Schutzausrüstung und ein funktionstüchtiges Gerät vermindern das Risiko von Verletzungen und Unfällen.

Nach dem Ausschalten des Gerätes dreht sich das Flügelrad noch einige Zeit weiter. Verletzungsgefahr durch sich drehendes Werkzeug.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Ein- und Ausschalten

Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt. Achten Sie auf einen sicheren Stand.

1. Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und befestigen Sie diese an der Zugentlastung (5).

2. Schließen Sie das Gerät an die Netzspannung an.

3. Zum Einschalten schieben Sie den Ein-/Ausschalter (4):

4. bei Betriebsart Blasen: nach rechts.

5. bei Betriebsart Saugen: nach links.

6. Zur Regulierung der Saug/Blasleistung betätigen Sie den Volumenregler (2).

7. Zum Ausschalten schieben Sie den Ein-/Ausschalter (4):

- bei Betriebsart Blasen: nach links.

- bei Betriebsart Saugen: nach rechts.

Arbeiten mit dem Gerät

Der Laubsauger darf nur für folgende Einsatzzwecke verwendet werden:

- Als Gebläse zum Anhäufen von dürrem Blattwerk oder zum Wegblasen aus schwer zugänglichen Stellen

- Als Ansaugwerk zum Ansaugen von dürrem, trockenem Blattwerk. Bei Saugfunktion dient das Gerät auch als Häcksler. Die trockenen Blätter werden zerkleinert, ihr Volumen verringert und für eine eventuelle Kompostierung vorbereitet. Die Intensität der Zerkleinerung hängt von der Größe des Laubes und der noch enthaltenen Restfeuchtigkeit ab. Jede andere als die oben beschriebenen Verwendungen kann zu Schäden an der Maschine führen und eine Gefahr für den Benutzer darstellen.

Achten Sie beim Arbeiten darauf, nicht mit dem Gerät gegen harte Gegenstände zu stoßen, die Schäden verursachen können. Saugen Sie keine Festkörper wie Steine,

Äste oder Astabschnitte, Tannenzapfen oder ähnliches an, da diese das Gerät, insbe sondernes das Häckselwerk, beschädigen könnten.

Reparaturen dieser Art unterliegen nicht der Garantie.

Betriebsart Blasen:

Aus Sicherheitsgründen achten sie darauf, dass die Schutzabdeckung (A7) auf der Ansaugöffnung montiert ist.

• Ein optimales Ergebnis beim Einsatz des Gebläses erhalten Sie mit einem Abstand zum Boden von 5 - 10 cm.
• Richten Sie den Luftstrahl von sich weg. Achten Sie darauf, keine schweren Gegenstände aufzuwirbeln und so jemanden zu verletzen oder etwas zu beschädigen.
• Beginnen Sie die Arbeit mit der höchsten Blasleistung, um die herumliegenden Blätter rasch zu sammeln. Eine niedrigere Blasleistung wählen Sie, um den zuvor zusammengetragenen Laubhaufen zu verdichten.
• Lösen Sie vor dem Blasen am Boden anhaftende Blätter mit einem Besen oder Rechen.

Betriebsart Saugen:

Aus Sicherheitsgründen müssen beide Saugrohrteile und Fangsack korrekt montiert sein, bevor Sie das Gerät starten können.

- Halten Sie das Gerät beim Arbeiten immer mit beiden Händen fest: Benutzen Sie hierzu den Handgriff (A 3) und den Zusatzhandgriff (A 10).

DEATCH

- Achten Sie darauf, dass nicht zu große Laubmengen gleichzeitig angesaugt werden. So vermeiden Sie, dass das Saugrohr (A 16) verstopft und das Flügelrad blockiert.

Um den Fangsack nicht unnötig zu verschleiben, vermeiden Sie es, ihn während der Arbeit über den Boden zu schleifen.

Überlastschutz: Bei Überlastung schaltet der Motor automatisch ab. Schalten Sie den Laubsauger aus und ziehen Sie den Netzstecker.

Prüfen Sie anschließend, ob eine Blockierung des Flügelrads oder eine Verstopfung des Fangsacks vorliegt und beseitigen Sie diese. Das Gerät ist erst nach vollständiger Abkühlung wieder betriebsbereit.

Fangsack entleeren:

Bei vollem Fangsack vermindert sich das Saugvermögen erheblich. Entleeren Sie den Fangsack, wenn er voll ist oder die Saugleistung des Gerätes nachlässt.

1. Schalten Sie das Gerät aus und warten Sie, bis das Flügelrad stillsteht.

2. Ziehen Sie den Netzstecker (6).

3. Entfernen Sie die die Befestigungsösen (15) von den Haltepunkten (19). Lösen Sie den Fangsack indem Sie den Verriegelungsknopf (8) drücken.

4. Offnen Sie den Reißverschluss am Fangsack und entleeren Sie ihn vollständig.

5. Montieren Sie den entleerten Fangsack wieder.

Kompostierbares Material gehört nicht in den Hausmüll!

Reinigung/Wartung

Reinigen Sie das Gerät jeweils sofort nach der Arbeit, da sich sonst Schmutz mit Blattresten verhärtet und festsetzt und möglicherweise nicht mehr zu entfernen ist, ohne das Motorgehäuse zu demontieren. Solche Reinigungsarbeiten unterliegen nicht der Garantie.

Schalten Sie das Gerät aus und ziehen Sie vor allen Arbeiten den Netzstecker.

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen.

Führen Sie folgende Reinigungs- und Wartungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

Reinigung

Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt werden. Es besteht die Gefahr eines Stromschlages.

- Halten Sie Lüftungsschlitze, Motorgehäuse und Griffe des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen.

Wartung

- Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. - Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Verstopfungen und Blockierungen beseitigen

Laub und frische Pflanzenabschnitte können ggf. das Gerät verstopfen.

Flügelrad reinigen:

Netzstecker ziehen! Es besteht Verletzungsgefahr

1. Entfernen Sie die Schutzabdeckung (A 7) bzw. das Saugrohr (A 16).
2. Entfernen Sie vorsichtig Rückstände oder Verstopfungen am Flügelrad.
3. Überprüfen Sie, ob das Flügelrad sich leicht drehen lässt und in einwandfreiem Zustand ist. Lassen Sie ein defektes Flügelrad von unserem Service-Center ersetzen.
4. Schrauben Sie die Schutzabdeckung (A 7), bzw. das Saugrohr (A 16) wieder fest.

Wenn die Schutzabdeckung (A 7), bzw. das Saugrohr (A 16) nicht korrekt und handfest verschraubt ist, kann das Gerät nicht betrieben werden.

Lagerung

• Zur Aufbewahrung können Sie das Blasrohr (A 9) bzw. das Saugrohr (A 16) und den Fangsack (A 4) wieder vom Motorgehäuse (A 1) abnehmen (siehe hierzu die entsprechenden Montageanweisungen im Kapitel „Inbetriebnahme“).
• Bewahren Sie das Gerät trocken und außerhalb der Reichweite von Kindern auf.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
  • Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.
• Führen Sie Schnittgut der Kompostierung zu und werfen Sie dieses nicht in die Mülltonne.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 21). Halten Sie die unten genannten Bestellnummern bereit.

Blasrohr 91102290
Fangsack 91102291
Zusatzhandgriff 91102292
Verbindungselement 91102293
Schalter 91102294
Flügelrad mit Messer 91102295
Schutzabdeckung Ansaugöffnung 91102296
Saugrohr....91102297
Tragegurt 91102298
Kohlebürsten + Kohlebürsten-Halterung 91102300

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehlt	Steckdose, Kabel, Leitung, Stecker und Sicherung prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter (A 4) defekt	Reparatur durch Service-Center
	Kohlebürsten abgenutzt
	Motor defekt
	Saugrohre (A 16) und Fangsack (A 14), bzw. Blasrohre (9) und Schutzabdeckung (A 7) nicht richtig montiert	siehe Kapitel „Inbetriebnahme“
Gerät arbeitet mit Unterbrechungen	Stromkabel beschädigt	Reparatur durch Kundendienst
	Interner Wackelkontakt
	Ein-/Ausschalter (A 4) defekt
Geringe oder fehlende Saug-/Blasleistung	Fangsack (A 14) ist voll Fangsack leeren
	Fangsack (A 14) ist verschmutzt Fangsack reinigen
	Flügelrad oder Blasrohr (A 9), bzw. Saugrohr (16) verstopft oder blockiert	siehe Kapitel. „Verstopfungen und Blockierungen beseitigen“
Flügelrad bewegt sich nicht	Fremdkörper blockiert Flügelrad	Blockierung beseitigen (s. „Verstopfun-gen und Blockierungen beseitigen“)

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den originalen Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Rohre, Fangsack, Flügelrad) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).

Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 285190) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild.
• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte

Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.: [phone]

E-Mail: [e-mail]

IAN 285190

AT Service Österreich Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 285190

CH Service Schweiz Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 285190

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Service-Anschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 Großostheim

www.grizzly-service.eu

Content

Introduction ......22

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzly-service.eu

Sommaire

Introduction ......38

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Allemagne

www.grizzly-service.eu

Dépannage

Technische gegevens ....58

Beschermingsklasse IP20

Gewicht....3,9 kg

Geluidsdrukniveau

(L_pA) 88,7 dB (A); K_pA = 3 dB

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Duitsland

www.grizzly-service.eu

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Německo

www.grizzly-service.eu

Contenido

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Alemania

www.grizzly-service.eu

Índice

Introdução ....107

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Alemanha

www.grizzly-service.eu

DEATCH	Original EG-Konformitätserklärung
Hiermit bestätigen wir, dass der Elektro-Laubsauger und -bläser Baureihe FLS 3000 B2Seriennummern:201705000001 - 201705152500folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2000/14/EG • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012/A11:2014 • EN 50636-2-100:2014EN 62233:2008 • EN 55014-1:2006/A2:2011 • EN 55014-2:1997/A2:2008EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321:2009
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt: Schallleistungspegel:Garantiert: 103 dB(A)Gemessen: 100,4 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. VI/2000/14/EG
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim, Germany30.05.2017

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

RStockstädterRStraßeRki R

ääfol pokri roßostheim

í āRM·NYR

R

R

StandRderRönformationenR-RrastRönformationR

UpdateR·RVersionRdesRinformationsR·RStandR

vankdeinformatier-RStavrinformacír-Răstadokder
