Type de produit	Commutateur mural encastrable
Marque	ebode
Modèle	RMA
Alimentation	230 V ~ 50 Hz
Mode de fonctionnement	X10 (par défaut) ou Mode Sécurisé ebode
Nombre de voies mémorisables	Jusqu'à 32 en mode X10, 16 en mode Sécurisé
Fonctions principales	Commutation marche/arrêt, répéteur d'ordres radio, convertisseur filaire sans fil
Indicateur LED	Vert (réception radio), Rouge (transmission/réception commande)
Dimensions boîte d'encastrement	Diamètre 65 mm, profondeur 40 mm
Type de câblage	Phase (L), Neutre (N), sortie phase commandée
Poids estimé	Environ 100 g
Température de fonctionnement	0 °C à 50 °C
Humidité admissible	Max 85 % HR sans condensation
Sécurité	Ne pas ouvrir – risque d'électrocution. Usage intérieur uniquement
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants
Pièces détachées / réparabilité	Aucune pièce remplaçable par l'utilisateur. Réparation par professionnel
Informations générales	Conforme à la directive 1999/5/CE. Fabriqué par BMB Electronics BV

FOIRE AUX QUESTIONS - RMA EBODE

Comment initialiser une voie sur l'inter mural encastrable ?

Enlevez le cache, appuyez brièvement sur la touche PROG (la LED clignote vert), puis appuyez sur la touche de votre commande (télécommande, inter sans fil, etc.). La LED s'éteint, la voie est initialisée. Répétez pour chaque commande.

Que faire si l'inter mural ne répond plus aux télécommandes ?

Vérifiez et remplacez la pile de la télécommande si nécessaire. Effectuez un reset de l'inter mural (voir procédure) puis réinitialisez les voies.

Comment basculer en mode Sécurisé ebode ?

Enlevez le cache, maintenez la touche PROG enfoncée jusqu'à ce que la LED devienne verte (environ 3 s), relâchez, puis appuyez au moins 10 fois brièvement sur PROG. La LED clignote 5 fois vert puis s'éteint. Le mode Sécurisé est actif.

Comment effectuer un reset complet de l'inter mural ?

Enlevez le cache, maintenez la touche PROG enfoncée jusqu'à ce que la LED devienne verte (3 s), relâchez. Les LEDs vert et rouge clignotent rapidement puis s'éteignent. Toutes les voies sont effacées et l'inter repasse en mode X10.

Quelle est l'alimentation électrique requise ?

L'inter mural fonctionne sous 230 V ~ 50 Hz. Il se connecte à la phase (L) et au neutre (N). La sortie commandée (phase) alimente le circuit de l'appareil ou lampe.

Combien de voies peut mémoriser l'inter mural ?

Il peut mémoriser jusqu'à 32 voies en mode X10 et jusqu'à 16 voies en mode Sécurisé ebode.

Que signifient les clignotements de la LED ?

LED verte clignotante : réception d'un ordre radio ou attente d'initialisation. LED rouge clignotante : réception/transmission d'un ordre de commande. LED verte fixe après appui sur PROG : indicateur pour le reset ou changement de mode.

Comment fixer l'inter mural dans la boîte d'encastrement ?

Utilisez une boîte d'encastrement de diamètre 65 mm et profondeur 40 mm. Retirez le cache, vissez l'inter murale dans la boîte, puis replacez le cache avec le logo ebode en bas à droite.

Puis-je utiliser cet inter mural avec des commandes d'autres marques ?

Par défaut en mode X10, il est compatible avec les commandes X10 standards. En mode Sécurisé ebode, seules les commandes de la gamme ebode (TPC, EM, IMRF) sont compatibles.

Où trouver la notice complète et les mises à jour ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com. Des conseils et mises à jour sont disponibles sur www.ebodeelectronics.eu.

MODE D'EMPLOI RMA EBODE

Conseils de sécurité

Lisez attentivement ce guide utilisateur afin de garantir une utilisation sûre et sans problèmes de ce produit et suivez minutieusement les conseils de sécurité. Pour des raisons de sécurité, toute manipulation technique ou modification du produit est interdite.

Consultez le guide utilisateur afin d'installer le produit correctement.

AVERTISSEMENT: Ne pas ouvrir! Risque d'électrocution. Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

Important : le produit doit être utilisé conformément aux indications de ce guide utilisateur et ne doit pas être utilisé à d'autres fins.

Veuillez éviter : Les chocs et les tensions mécaniques, les températures extrêmes, les vibrations, et l'humidité

Veuillez également respecter les autres consignes de sécurité représentées dans les chapitres ultérieurs de ce manuel.

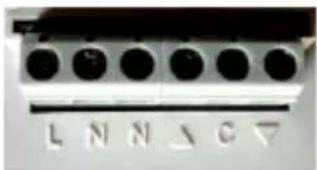

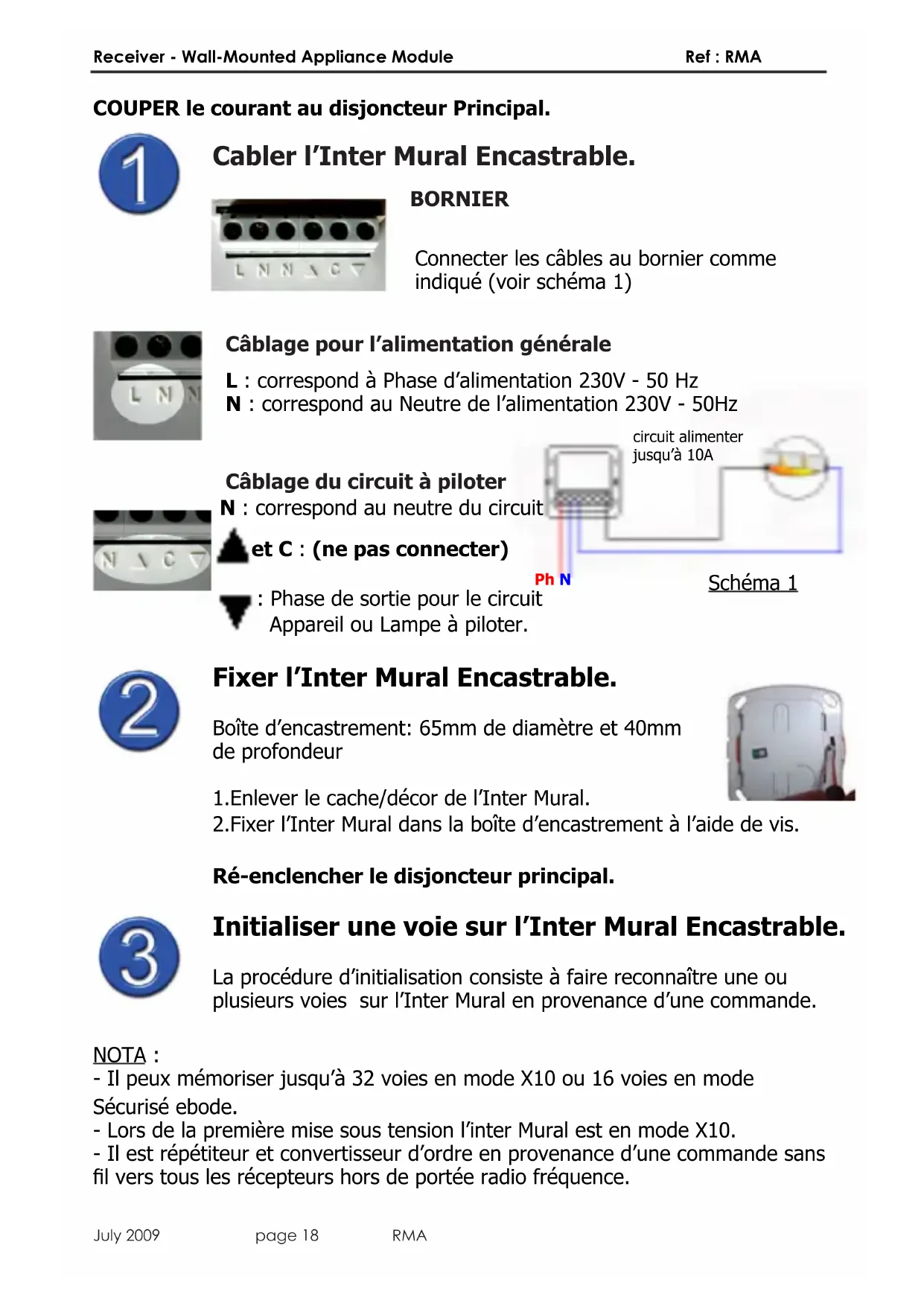

Cabler l'inter mural encastrable.

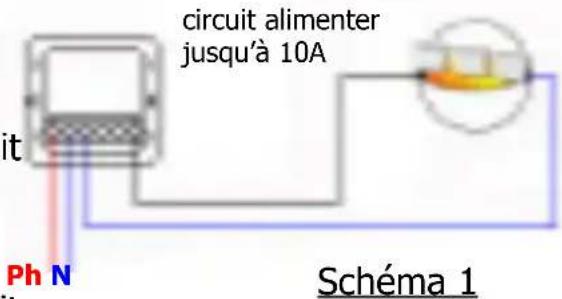

Connectez les câbles au bornier comme indiqué (voir schéma 1)

Câblage pour l'alimentation générale

L: correspond à Phase d'alimentation 230V - 50Hz

N : correspond au Neutre de l'alimentation 230V - 50Hz

Câblage du circuit à piloter

N: correspond au neutre du circuit

Et c: (ne pas connecter)

: Phase de sortie pour le circuit Appareil ou Lampe à piloter.

Fixer l'inter mural encastrable.

Boîte d'encastrement : 65mm de diamètre et 40mm de profondeur

1. Enlever le cache/décor de l'Inter Mural. 2. Fixer l'Inter Mural dans la boîte d'encastrement à l'aide de vis.

Initialiser une voie sur l'inter mural encastrable.

La procédure d'initialisation consiste à faire reconnaître une ou plusieurs voies sur l'Inter Mural en provenance d'une commande.

• Il peut mémoriser jusqu'à 32 voies en mode X10 ou 16 voies en mode Sécurisé ebode.
• Lors de la première mise sous tension, l'inter mural est en mode X10.
• Il est repétateur et convertisseur d'ordre en provenance d'une commande sans fil vers tous les récepteurs hors de portée radio fréquence.
• Levoyant LED:

Temporairement allumé en vert : réception d'un ordre radio.

Temporairement allumé en rouge : reçoit/transmet un ordre d'une commande

1. Enlever le cache/décor de l'Inter Mural. 2. Effectuer un appui bref sur la touche PROG, le voyant LED se met à clignoter rapidement en vert dans l'attente d'un ordre en provenance d'une commande. 3. Appuyer sur la touche de votre choix (télécommande, inter mural sans fil, programmateur) pour initialiser la voie. 4. La LED arrête de clignoter et s'éteint. 5. La voie choisie est désormais initialisée dans l'Inter Mural. 6. Si vous désirez initialiser plusieurs commandes à distance (télécommande, inter mural sans fil, etc...), procédez à l'identique à partir de l'étape 2. 7. Replacez le cache/décor de façon à ce que le LOGO ebode soit positionné en bas à droite.

Changer le mode X10 en mode sécurisé ebode.

Le mode Sécurisé ebode est pratiqué dans le cas de bâtiments sensibles. Dans ce cas, seuls les commandes TPC, EM et IMRF seront opérantes dans le but de sécuriser la communication avec autres commandes et récepteurs. Le protocole de communication ebode est assimilable aux systèmes de sécurité professionnelle.

1. Enlever le cache/décor de l'Inter Mural. 2. Appuyer et maintenir la touche PROG, la LED s'allume vert au bout de 3 secondes. 3. Relacher la touche PROG. 4. Effectuer au minimum 10 appuis brefs et successifs en appuyant sur la touche PROG, au bout de quelques secondes la LED vert clignote 5 fois puis s'arrête. Vous serez en mode Sécurisé ebode. 5. Remettre le cache/décor de façon à ce que le LOGO ebode soit positionné en bas à droite.

Effacer les voies initialisées sur l'Inter Mural Encastrable (retour en mode X10 automatique), communément appelé RESET.

1. Enlever le cache/décor de l'Inter Mural. 2. Appuyer et maintenir la touche PROG, la LED s'allume vert au bout de 3 secondes. 3. Relâcher la touche PROG. Les LEDs vert et rouge clignotent très rapidement puis s'éteignent (le temps de clignotement peut varier et être plus ou moins long suivant le nombre de voies initiales) 4. Toutes les voies sont effacées de l'Inter Mural, il repasse automatiquement en mode X10. 5. Remettre le cache/décor de façon à ce que le LOGO ebode soit positionné en bas à droite.

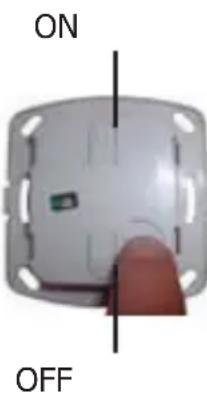

Vérifier le bon fonctionnement de l'inter mural encastrable.

Appuyer brièvement sur la touche MARCHE, l'appareil ou la lampe s'allume.

Appuyer brievement sur la touche ARRET, l'appareil ou la lampe s'eteint.

CONSEILS (base de connaissances disponible et mise à jour sur www.ebodeelectronics.eu)

L'Inter Mural Encastrable ne répond plus aux Télécommandes?

• Vérifier et/ou changer la pile de la télécommande si nécessaire.
• Effectuer un RESET de l'Inter Mural Encastrable, si nécessaire. Voir paragraphe 5.
• Puis procéder de nouveau à l'initialisation de la voie sur l'Inter Mural Encastrable.

L'inter mural encastrable ne répond plus aux commandes courant porteur?

• Effectuer un RESET de l'Inter Mural Encastrable, si nécessaire. Voir paragraphe 5.
• Puis procéder de nouveau à l'initialisation de la voie sur l'Inter Mural Encastrable.

FR - Nous, BMB Electronics BV, Kortakker 10 - 4264 AE Veen - The Netherlands, déclarons que les produits suivants : RMA est dans la conformité avec les exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.
