Produkttyp	Inbyggd väggströmbrytare
Märke	ebode
Modell	RMA
Strömförsörjning	230 V ~ 50 Hz
Driftsläge	X10 (standard) eller Säkerhetsläge ebode
Antal minnesbara kanaler	Upp till 32 i X10-läge, 16 i Säkerhetsläge
Huvudfunktioner	På/av-omkoppling, radioordervidarebefordrare, trådlös omvandlare
LED-indikator	Grön (radiomottagning), Röd (sändning/mottagning av kommando)
Mått för inbyggnadsdosa	Diameter 65 mm, djup 40 mm
Kabeltyp	Fas (L), Nolla (N), styrd fasutgång
Uppskattad vikt	Cirka 100 g
Driftstemperatur	0 °C till 50 °C
Tillåten luftfuktighet	Max 85 % RF utan kondensation
Säkerhet	Öppna inte – risk för elektriska stötar. Endast inomhusbruk
Underhåll	Rengör med en torr trasa. Använd inte lösningsmedel
Reservdelar / reparationsmöjligheter	Inga användarersättningsbara delar. Reparation av fackman
Allmän information	Uppfyller direktiv 1999/5/EG. Tillverkad av BMB Electronics BV

Vanliga frågor - RMA EBODE

Hur initierar man en kanal på den inbyggda väggströmbrytaren?

Ta bort locket, tryck kort på PROG-knappen (LED blinkar grönt), tryck sedan på knappen på din sändare (fjärrkontroll, trådlös strömbrytare etc.). LED slocknar, kanalen är initierad. Upprepa för varje sändare.

Vad gör jag om väggströmbrytaren inte svarar på fjärrkontrollerna?

Kontrollera och byt batteri i fjärrkontrollen om nödvändigt. Utför en återställning av väggströmbrytaren (se procedur) och återinitiera kanalerna.

Hur växlar man till säkerhetsläge ebode?

Ta bort locket, håll PROG-knappen intryckt tills LED blir grön (ca 3 s), släpp, tryck sedan minst 10 gånger kort på PROG. LED blinkar 5 gånger grönt och släcks. Säkerhetsläget är aktivt.

Hur gör man en fullständig återställning av väggströmbrytaren?

Ta bort locket, håll PROG-knappen intryckt tills LED blir grön (3 s), släpp. De gröna och röda LED blinkar snabbt och släcks. Alla kanaler raderas och strömbrytaren återgår till X10-läge.

Vilken strömförsörjning krävs?

Väggströmbrytaren fungerar på 230 V ~ 50 Hz. Den ansluts till fas (L) och nolla (N). Den styrda utgången (fas) matar enhetens eller lampans krets.

Hur många kanaler kan väggströmbrytaren memorera?

Den kan lagra upp till 32 kanaler i X10-läge och upp till 16 kanaler i ebode säkerhetsläge.

Vad betyder LED-blinkningarna?

Blinkande grön LED: mottagning av radiokommando eller väntan på initiering. Blinkande röd LED: mottagning/sändning av kommandon. Fast grön LED efter tryck på PROG: indikator för återställning eller lägesbyte.

Hur fäster man väggströmbrytaren i inbyggnadsdosan?

Använd en inbyggnadsdosa med diameter 65 mm och djup 40 mm. Ta bort locket, skruva fast strömbrytaren i dosan, sätt tillbaka locket med ebode-loggan nedtill till höger.

Kan jag använda denna väggströmbrytare med sändare från andra märken?

Som standard i X10-läge är den kompatibel med vanliga X10-sändare. I ebode säkerhetsläge är endast sändare från ebode-serien (TPC, EM, IMRF) kompatibla.

Var hittar jag den fullständiga manualen och uppdateringar?

Den fullständiga manualen finns att ladda ner gratis på notice-facile.com. Råd och uppdateringar finns på www.ebodeelectronics.eu.

BRUKSANVISNING RMA EBODE

Allmanna sakerhetsrad

För saker användning avenna Produkt, vad snäll och läs manualen och sakerhetsinformationen och var noga med att folja instruktionerna. Teknisk manipulation avprodukten erlerndring av nagot slag ar strängt forbjuden., med tanke på sakerhet och godkännande frågor.

Var noga med att ansluta produkterna på ett korektt satt- kolla imanualen. WARNING: Oppna inte! Risk for elektrisk stöt. Spanninger ienna utrustning ar skadiga for livet. INGA EGNA DELAR på insidan. Hanvisa all service till kvalificerad servicetekniker.

VIKTIGT: Produkt skall anvandas till till det den ar till for och inget annat.

Undvik följande für stora mekaniska pafrestninger, für hoga tempraturer, starka och stora vibrationer, hög fuktigkeit. Var vänligen respektera också de extra sakerhets anteckningarna i de olika kapitlen i användarhandboken. För att sakerställa korrekt inställning läs manualen och sakerhets noteringarna noggrant.

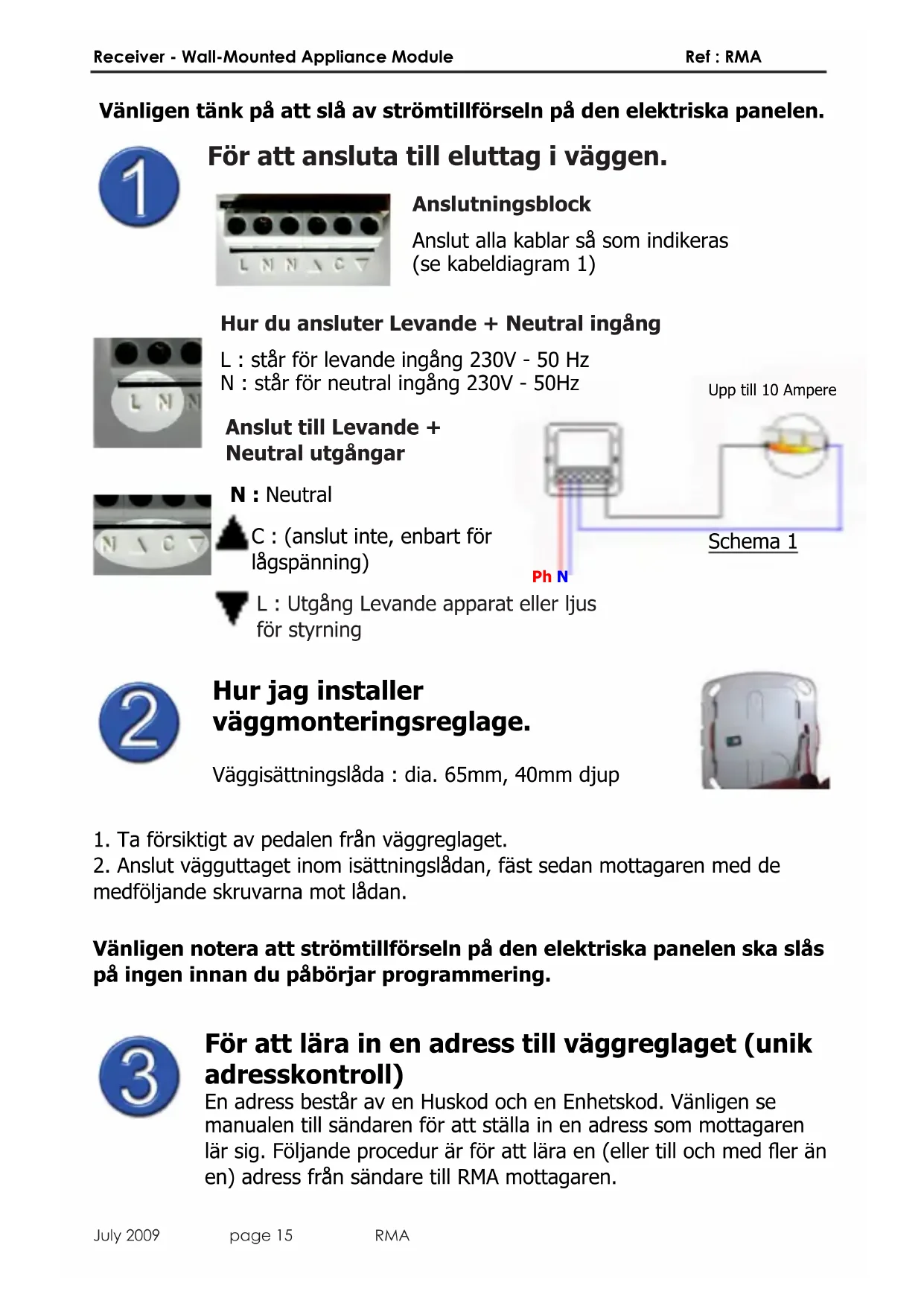

Vänligen tank på att slå av strömtillförseln på den elektriska panelen.

För att ansluta till eluttag i vöggen.

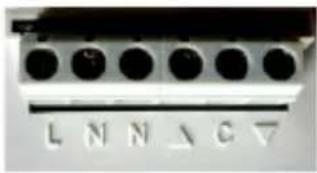

Anslutningsblock

Anslut alla kablar s a som indikeras

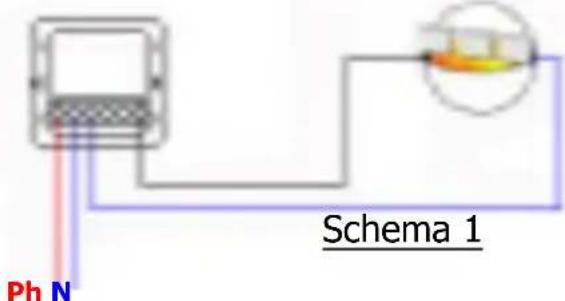

(se kabeldiagram 1)

Hur du ansluter Levande + Neutral ingång

L: står För levande ingång 230V - 50 Hz

N: stär För neutral ingång 230V - 50Hz

Upp till 10 Ampere

Anslut till Levande + Neutral utgangar

N:Neutral

C: (anslut inte, enbart forlagspanning)

L: Utgång Levande apparat eller Ijusforall styrning

Hur jag installer vaggmoneringsreglage.

Vaggisattningslåda : dia. 65mm, 40mm djup

1. Ta försiktigt av pedalen från vaggreglaget.
2. Anslut vagguttaget inom isättningslådan, fasp sedan mottagaren med demedfoljande skruvarna mot lådan.

Vänligen notera att strömtillförseln på den elektriska panelen ska slås på ingen innan du pâbörjar programmering.

For att lara in en adress till vaggreglaget (unik adresskontroll)

En adress bestär av en Huskod och en Enhetskod. Vänligen se manualen till sändaren for att ställa in en adress som mottagaren lär sig. Följande procedur ar for att lara en (eller till och med fler anen) adress frän sändare till RMA mottagaren.

Hur du gör:

• Då du har slagit på systemetkommen RMA mottagaren att vara installd på att motta X10 standards styrning (for att sakerställa kommunikation mellan sändare och mottagare kan du lasa om hur du for i steg 4).

• RMA mottagaren svarar på alla RF kommando som mottas från alla sändare och översätter det till X10 kommando på strömlinjen.

• Ta av pedalen på mottagaren.

• Tryck att ned PROG knappen. En grön LED lampa blinkar och visar att mottagaren vänter pa order från alla sändare (antingen i RP eller PLC laget).
• Valj och tryck ner knappen på en fjärrkontroll eller sändare (RF fjärrkontroll, PLC kommando/programmering) für att automatiskt lara in adressen.
• Gron LED slutar blinka for att godkäna ordern.
• Den unika adressen ar nu bekräftad.
• Om du vill lara in mer an att kommando (RF fjarrkontroll, PLC kommando / programmering) sà upprepar du bara steg 2 till steg 4.
• Då inlärningen ar klar, satt bara tillbaka paddeln på mottagaren.

NOTERA : För korrekt installation, se till sä att ebode loggan visas på pedalen nere till höger.

Att växla från standard till sakertCOMMunikationsprotokoll.

Det sakra ebode protokollet kan aktiveras när det bheövs. Då det År aktiv kan ENBART ebode sändare som TPC, EM och IMRF användas För att kontrollera ebode modul er som RMA, RMV och RPT.

ebode kommunikationsprotokoll kan användas med professionella kommunikationsprotokoll für sakerhet, södana som används i alarmsystem.

1. Ta av pedalen på mottagaren.
2. Tryck och häll nere PROG knappen tills det att LED lyser i gront (after 3 sekunder).
3. Slapp upp PROG knappen.
4. Tryck/slapp upp minst 10 gänger (PROG knappen), LED börjar blinka 5 gänger och slocknar ingen. Du ar nu i sakert lage.
5. Satt tillbaka pedalen ingen (se till sà att ebode loggan sitter nere till höger).

För att radera alla sparade adresser på mottagaren (Återställ).

Den har proceduren raderar alla adresser som du har sparat och som inte funderar for att styra till hemautomationssystem.

1. Ta bort pedalen frän mottagaren.

1. Tryck ochhall nere PROG knappen tills det att LED lyser i gront (after 3 sekunder).
2. Slapp upp PROG knappen. Både gröna och röda LED blinkar nu snabbt och slås sedan av after nagra sekunder (LED blinkar i orange). Tiden det tar att radera beror på antalet adresser som tas bort.
3. Alla adresser ar nu borttagna, mottagaren går tillbaka till X10 standard kommunikationsprotokoll.
4. Satt tillbaka pedalen (se till sà att ebode loggan finns på nedre högra sidan).

Anvanda RMA mottagare.

Slå på strömmen.

Tryck forsiktigt på den övre knappen (På) für att slå på apparaten/ lampan. Tryck forsiktigt på den lagre knappen (AV) für att slå av apparaten/ lampan.

Använd en X10 kompatibel fjärrkontroll, RF vagguttag aller prgrammerar für att kolla fjärrkontrollens Funktion och styrning av apparater, lampor, etc.

Problemlösning: vänligen kolla FAQ och teknik support på www.ebodeelectronics.eu.

RMA kan inte styras länger med varken RF aller PLC kommando?

• Kolla och/eller byt ut batterierna på fjärrkontrollen.
• ÅTERSTÄLL mottagaren sö den kan ha förlorat adressen (forja frän steg 5), programmera sedan om söndaren och mottagaren (borja frän steg 3).
• Röd och grön LED blinkar slumpvis även om inga kommandon ges: RF eller PLC störning kan forekomma (ie Vissa typer av lampor, Omvänd A/C, PC skärm), ∀nlogen lagg till antingen att filter FD10 i huvudkontrollpanelen eller en anslutningsmodul FM10 for att filtrera fürprodukten i fråga.

SE - Härmed intygar BMB Electronics BV, Kortakker 10 - 4264 AE Veen - The Netherlands, attenna RMA star I overensstammelse med de vasantiga egenskapskrav och övrige relevanta bestammelser som framgår av direktiv 1999/5/EG.
