Tipo de producto	Interruptor mural empotrable
Marca	ebode
Modelo	RMA
Alimentación	230 V ~ 50 Hz
Modo de funcionamiento	X10 (por defecto) o Modo Seguro ebode
Número de canales memorizables	Hasta 32 en modo X10, 16 en modo Seguro
Funciones principales	Conmutación encendido/apagado, repetidor de órdenes radio, convertidor cableado inalámbrico
Indicador LED	Verde (recepción radio), Rojo (transmisión/recepción comando)
Dimensiones caja de empotrar	Diámetro 65 mm, profundidad 40 mm
Tipo de cableado	Fase (L), Neutro (N), salida fase controlada
Peso estimado	Aproximadamente 100 g
Temperatura de funcionamiento	0 °C a 50 °C
Humedad admisible	Máx. 85 % HR sin condensación
Seguridad	No abrir – riesgo de electrocución. Uso interior solamente
Mantenimiento	Limpiar con un paño seco. No usar disolventes
Piezas de repuesto / reparabilidad	Ninguna pieza reemplazable por el usuario. Reparación por profesional
Información general	Conforme a la directiva 1999/5/CE. Fabricado por BMB Electronics BV

Preguntas frecuentes - RMA EBODE

¿Cómo inicializar un canal en el interruptor mural empotrable?

Retire la tapa, pulse brevemente el botón PROG (el LED parpadea en verde), luego pulse el botón de su mando (mando a distancia, interruptor inalámbrico, etc.). El LED se apaga, el canal está inicializado. Repita para cada mando.

¿Qué hacer si el interruptor mural no responde a los mandos a distancia?

Verifique y reemplace la pila del mando a distancia si es necesario. Realice un reset del interruptor mural (ver procedimiento) y luego reinicialice los canales.

¿Cómo cambiar al modo Seguro ebode?

Retire la tapa, mantenga pulsado el botón PROG hasta que el LED se vuelva verde (aproximadamente 3 s), suelte, luego pulse al menos 10 veces brevemente PROG. El LED parpadea 5 veces en verde y se apaga. El modo Seguro está activo.

¿Cómo realizar un reset completo del interruptor mural?

Retire la tapa, mantenga pulsado el botón PROG hasta que el LED se vuelva verde (3 s), suelte. Los LEDs verde y rojo parpadean rápidamente y se apagan. Todos los canales se borran y el interruptor vuelve al modo X10.

¿Cuál es la alimentación eléctrica requerida?

El interruptor mural funciona a 230 V ~ 50 Hz. Se conecta a la fase (L) y al neutro (N). La salida controlada (fase) alimenta el circuito del aparato o lámpara.

¿Cuántos canales puede memorizar el interruptor mural?

Puede memorizar hasta 32 canales en modo X10 y hasta 16 canales en modo Seguro ebode.

¿Qué significan los parpadeos del LED?

LED verde parpadeante: recepción de una orden radio o espera de inicialización. LED rojo parpadeante: recepción/transmisión de una orden de comando. LED verde fijo después de pulsar PROG: indicador para el reset o cambio de modo.

¿Cómo fijar el interruptor mural en la caja de empotrar?

Use una caja de empotrar de diámetro 65 mm y profundidad 40 mm. Retire la tapa, atornille el interruptor mural en la caja, luego vuelva a colocar la tapa con el logo ebode en la parte inferior derecha.

¿Puedo usar este interruptor mural con mandos de otras marcas?

Por defecto en modo X10, es compatible con mandos X10 estándar. En modo Seguro ebode, solo los mandos de la gama ebode (TPC, EM, IMRF) son compatibles.

¿Dónde encontrar el manual completo y las actualizaciones?

El manual completo está disponible para descarga gratuita en notice-facile.com. Consejos y actualizaciones están disponibles en www.ebodeelectronics.eu.

MANUAL DE USUARIO RMA EBODE

Notageneraledeseguidad

Para un uso como y seguro de este producto, lea este manual e informacion de seguridad cuidadosamente y siga las instrucciones. La Manipulacion技术水平a el producto o cualquier 修改acion quean prohibidos,debido a motivos de seguidad y aprobacion.

Asegürese de configurar correctamente el dispositivo - consulte su guía del usuario.

iNoAbrir! Riesgo de descarga eletrica. Los voltajes que hay bajo de este equipo son peligosos para la vida. Dento del dispositivo no hay piezas que el usuario pueda reparar. Encargue todo service al personal de service calificado.

Important: El producto debe usese segun las instrucciones de este manual, y no es adequado paraothers fines.

Evite las situaciones siguientes: desgaste mecánico pronunciado, altas temperatas, fuertes vibraciones, humedad elevada.

Respete igualmente las notas adiconiales de seguridad de los diversos capitulos de la guia del usuario. Para garantizar una configuracion correcta, lea cuidadosamente el manual y las notas de seguridad.

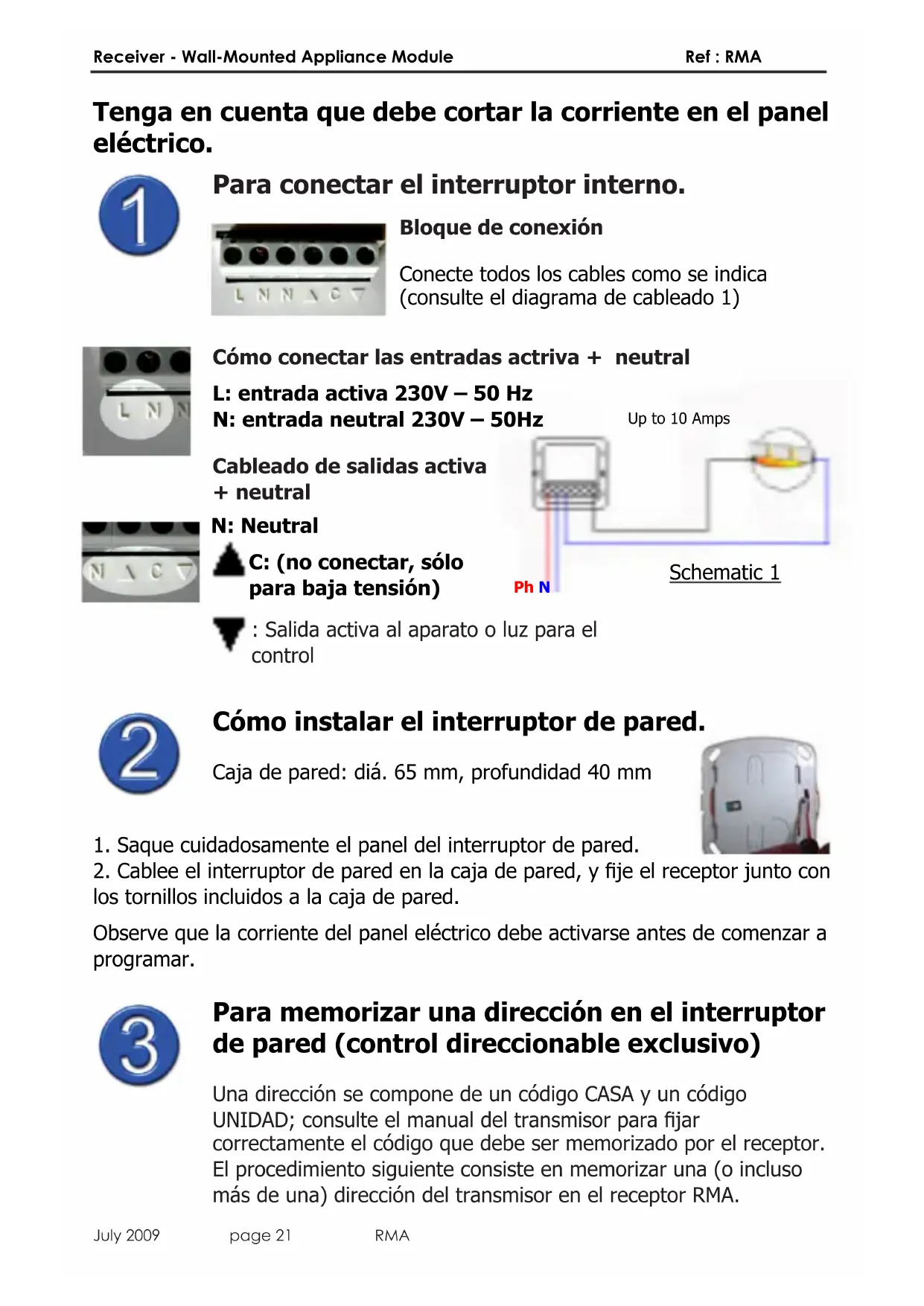

NotageraldeSeguranc

Tenga en cuenta que debenURTAR la corriente en el panel electrico.

Para conectar el interruptor interno.

Bloque de connexion

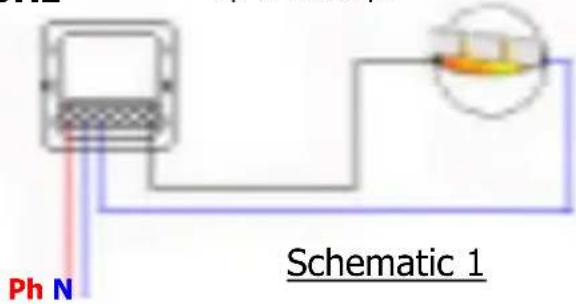

Conecte todos los cables como se indica (consulte el diagrama de cableado 1)

Cómo conectar las entradas activa + neutral

L: entrada activa 230V - 50Hz N: entrada neutral 230V - 50Hz

Up to 10 Amps

Cableado de salidas activa + neutral

N: Neutral

C: (no conectar, solo para baja tensión)

Salida activa al aparato o luz para el control

como instalar el interruptor de pared.

Caja de pared: dia. 65 mm, profundidad 40 mm

1. Saque@cuidadosamente el panel del interruptor de pared.
2. Cablee el interruptor de pared en la caja de pared, y fije el receptor junto con los tornillos incluidos a la caja de pared.

Observe que la corrente del panel électrique debe activarse antes de comenzar a programar.

Para memorizar una direccion en el interruptor de pared (control direccionable exclusivo)

Una direccion se compone de un número CASA y un número UNIDAD; consulte el manual del transmisor para fjar correctamente el número que deben ser memorizzato por el receptor. El procedimientoonga consiste en memorizar una (o incluso más de una) direccion del(transmisor en el receptor RMA.

Para su información:

• Cuando está activado, el receptor RMA está en modo de reconocimiento de 控制ores estandar X10 (para asegurar la communicatedación entre el transmisor y el receptor, consulte el paso 4).
• El receptor RMA responde arialquier orden RF recibida de qualquier transmisor, y la convierte a ordenes X10 por la linea de corriente.

1. Saque la tapa del receptor.
2. Pulse brevamente la tecla PROG, un LED verde parpadeará rápidamente,indicando que el receptor expects unaorden de cualesquer transmisor (puede ser en modo RF o corriente).
3. Elija y pulse la tecla de un mando o transmisor (mando RF, commando / programador PLC) para memorizar automatamente la direccion. El LED verde deja de parpadear para reconocer laorden.
4. Ahora se confirma la direccion unica.
5. En caso que deseee memorizar mas de un commando (mando RF, commande / programador PLC) procesa del mesmo modo del paso 2 al paso 4.
6. Cuando termine la memorización, vuelva a poder la taps en el receptor. NOTEA: Para una instalación correcta, asegúrese de que el logo ebode que se muestra en la taps está en elazo inferior derecho.

Cambiardeprotocolo decomunicacion estandaraseguro.

El protocolo seguro de ebode puede activarse cuando se necesse. Cuando active SOLO transmisores ebode, como el TPC, EM e IMRF pueda usarse para controlarmericanos ebode, como RMA, RMV y RPT.

El protocolo de communicatoración ebode pueda asociarse con protocolos de communicatoraciones de seguridad profesionales, usados principalmente en sistemas de alarma.

1. Saque la tapa del receptor.
2. Presione y mantenga la tecla PROG hasta que el LED se enciende en verde (pasados 3segundos).
3. Suelte la tecla PROG.
4. Presione/suelte un minimo de 10 vezes la tecla PROG, el LED comenzará a parpadear 5 vezes y se apagará. Ahora está en modo seguro.
5. Vuelva a colocar la tapa (asegúrese de que el logo ebode está en la parte inferior derecha).

Para barrar todas las direcciones grabadas en el receptor (REINICIO general).

Este procedimiento consiste en borrar todas las direcciones que ha introducido y que no sean validas para controlar su sistemas de automatización domestica.

1. Saque la tapa del receptor.
2. Presione y mantenga la tecla PROG hasta que el LED se enciende en verde (pasados 3segundos).
3. Suelte la tecla PROG. Los LED verde y rojo se encienden y parpadean rápidamente, y se apagan pasados various segundos (LED parpadea en naranja). El tiempo de bomrado depende del número de direcciones validas introducidas.
4. Las direcciones se habrán borrado, el receptor volverá a protocolo de communicator estándar X10.
5. Vuelva a colocar la tapa (asegúrese de que el logo ebode está en la parte inferior derecha).

Uso del receptor RMA.

Active la corriente.

Pulse suavamente la tecla superior (encendido) para activar el aparato/luz. Pulse suavamente la tecla inferior (apagado) para desactivar el aparato/luz. Use un mando a distancia compatible con X10, interruptor de pared RF o programador para comprobar el control a distancia del aparato, luz, etc.

SolutiOn de problemas Consulte las preguntas mas frecuentes y el soporte.
tecnico en www.ebodeelectronics.eu.

REGUNTAS MÁS FRECUYENTES

El RMA ya no se pueda controlar mediante commandos RF o por corriente.

• Compruebe y/o cambie la bateria si es Neededo.

• REINICIE el receptor, puede haber perdido la direccion (comience en el punto 5), y reprograme el transmisor y el receptor (comience en el punto 3).

• El LED verde o rojo parpadea aleatoriamenteleness quene no se den ordenes:

Puede producirse interferencias RF o de corriente (como con luces fluorescentes, CA invertido, monitor de PC); añada un bajo FD 10 en el panel de control principal o un modulo conectable FM10 para filtrar el producto en su causa.

Antes de instalar o modulo deslige o quadro electrico.

ES - Por medio de la presente BMB Electronics BV, Kortakker 10 - 4264 AE Veen - The Netherlands, declara que el RMA cumple con los requisitos esencias y cualesquiera除外as dispositions aplicables o exigibles de la Directiva 1999/5/CE.
