RU6024 - Codeur rotatif IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	RU6024
Type de produit	Codeur rotatif incrémental
Fonctions principales	Conversion de mouvements de rotation en impulsions numériques pour mesurer déplacements linéaires et angulaires et déterminer des positions
Alimentation électrique	Version 5 V TTL ou 10...30 V HTL
Protection contre les courts-circuits	Version 5 V TTL : sorties protégées sur 0 V ; Version HTL : sur 0 V et L+ (max. 1 minute)
Signaux de sortie	Sorties A et B déphasées de 90° pour évaluer le sens de rotation ; Index zéro une fois par tour
Signaux inversés	Disponibles pour entrée différentielle
Longueur maximale de câble	100 m pour version 5 V TTL, 300 m pour version 10...30 V HTL
Raccordement électrique	Par câble ou connecteurs (embase mâle ifm1000.xx, ifm1001.xx, ifm1013.xx) ; schéma de branchement sur le capot
Montage	Sur flasque de fixation ; utiliser un accouplement flexible pour compenser les déports
Accessoires	Flasque de fixation E60033, câbles de raccordement
Entretien et nettoyage	Éviter les chocs sur l'arbre ; ne pas utiliser d'outils sur l'arbre ; nettoyer avec un chiffon sec
Sécurité	Mettre l'installation hors tension avant tout raccordement ou débranchement ; isoler les fils non utilisés
Périphériques compatibles	Modules électroniques avec entrée différentielle ou simple
Applications	Mesure de déplacements linéaires (avec roue de mesure ou pignon-crémaillère) et de mouvements angulaires
Température de fonctionnement	Estimation : -20 à +70 °C (typique pour ce type)
Indice de protection	Estimation : IP67 (typique)

FOIRE AUX QUESTIONS - RU6024 IFM

Comment raccorder le codeur RU6024 ?

Le raccordement électrique se fait par câble ou connecteurs selon la version. Référez-vous au schéma de branchement sur le capot du boîtier. Mettez l'installation hors tension avant toute manipulation. Les fils non utilisés doivent être isolés.

Quels sont les signaux de sortie du RU6024 ?

Le codeur fournit des impulsions numériques sur les sorties A et B, déphasées de 90° pour détecter le sens de rotation. Un index zéro (une impulsion par tour) est également disponible. Des signaux inversés sont fournis pour les entrées différentielles.

Quelle est la tension d'alimentation du RU6024 ?

Le RU6024 existe en deux versions : 5 V TTL et 10...30 V HTL. Vérifiez l'étiquette du boîtier pour connaître la version de votre appareil.

Comment monter le codeur RU6024 ?

Le codeur se visse sur un flasque de fixation. L'arbre doit être raccordé via un accouplement flexible pour compenser les déports. Évitez les chocs sur l'arbre et n'utilisez pas d'outils sur l'arbre.

Quelle est la longueur maximale de câble pour le RU6024 ?

La longueur maximale de câble est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL, avec des câbles appropriés.

Le codeur est-il protégé contre les courts-circuits ?

Oui. La version 5 V TTL protège les sorties contre les courts-circuits sur 0 V. La version HTL protège sur 0 V et L+ (jusqu'à 1 minute).

Puis-je utiliser le RU6024 pour mesurer des déplacements linéaires ?

Oui, en utilisant une roue de mesure ou un pignon et une crémaillère pour convertir le déplacement linéaire en rotation. Respectez les sollicitations maximales de l'arbre.

Que faire si le codeur ne fournit pas de signal ?

Vérifiez l'alimentation électrique, le câblage selon le schéma (notamment les fils non utilisés isolés), et l'orientation du montage. Si le problème persiste, contactez le support IFM.

Quels accessoires sont disponibles pour le RU6024 ?

Les accessoires incluent le flasque de fixation E60033 et différents câbles de raccordement (ifm1000.xx, ifm1001.xx, ifm1013.xx). Consultez www.ifm.com pour plus d'informations.

Comment nettoyer et entretenir le codeur RU6024 ?

Nettoyez l'extérieur avec un chiffon sec. Évitez tout choc sur l'arbre. Ne limez pas et n'utilisez pas d'outils sur l'arbre. Assurez-vous que les connexions sont propres et sèches.

MODE D'EMPLOI RU6024 IFM

Montageanleitung Installation Instructions Notice de Montage

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incremental RU

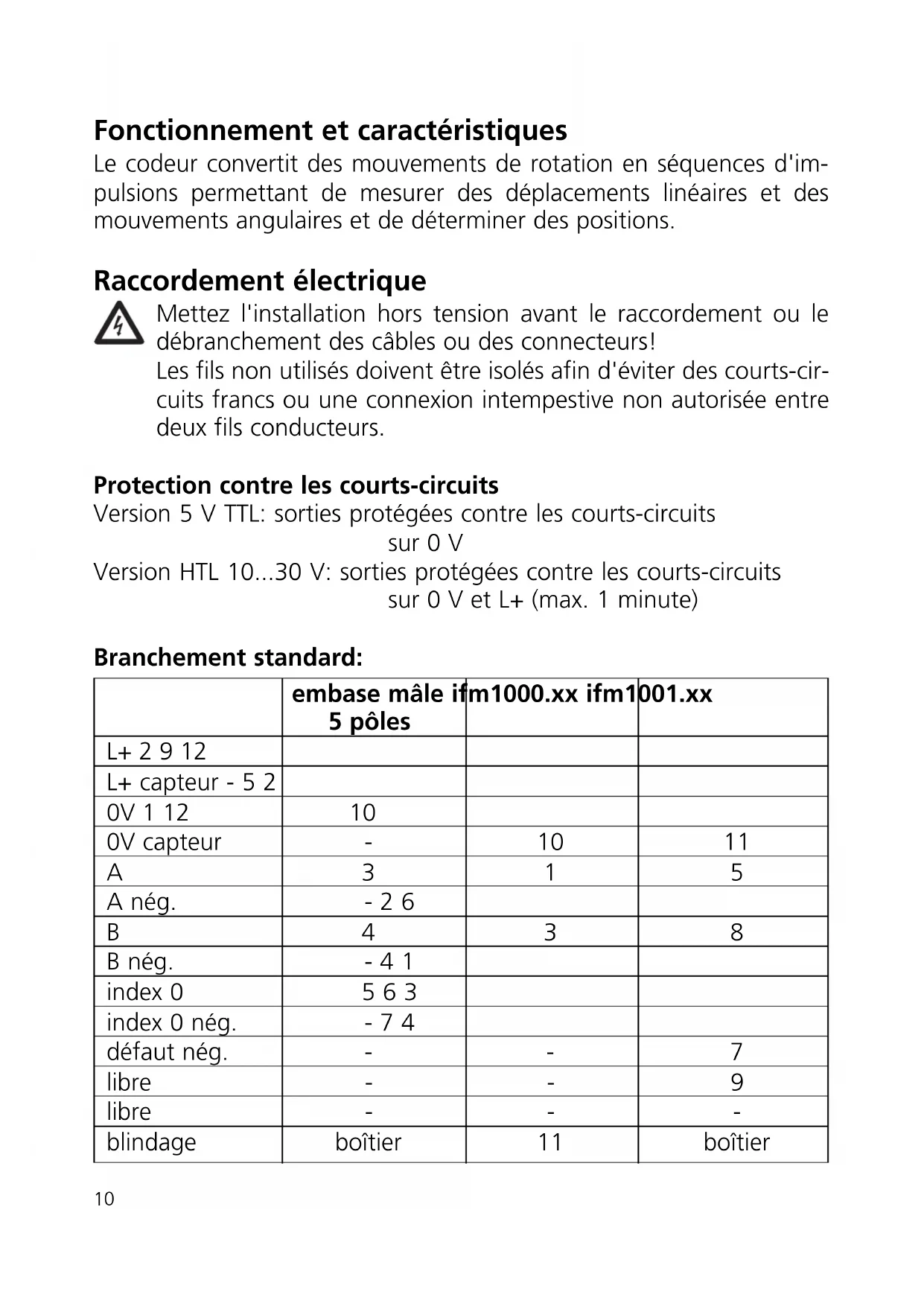

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des cables ou des connecteurs!

Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits français ou une connexion intermessive non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL: sorties protégées contre les courts-circuits sur 0 V

Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0 V et L+ (max. 1 minute)

Branchement standard:

	embase mâle ifm1000.xx ifm1001.xx
	5 pôles
L+ 2 9 12
L+ capteur - 5 2
0V 1 12	10
0V capteur	-	10	11
A	3	1	5
A nég.	- 2 6
B	4	3	8
B nég.	- 4 1
index 0	5 6 3
index 0 nég.	- 7 4
défaut nég.	-	-	7
libre	-	-	9
libre	-	-	-
blindage	boîtier	11	boîtier
	ifm1013.xx câble 5 fils câble		13 fils
L+ 1 brun brun/vert
L+ capteur -- bleu
0V 6 gris blanc/vert
0V capteur --	blanc
A	2	vert	brun
A nég.	--	vert
B	4	blanc	gris
B neg.	--	rose
index 0	5	jaune	rouge
index 0 nég.	--	noir
défaut nég.	--	violet
libre	--	-
libre	--	jaune
blindage	3	boîtier	boîtier

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

Les fils L+ (capteur) et O V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le cable ou par des cables à se procurer séparément.

Lorsque des cables appropriés sont utilisés, la longueur maximale du cable est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.

Les cables doivent être installés séparément des sources parasites, la distance minimale étant de 20~cm . Le blindage tresse dans le cable est relié au boîtier du codeur.

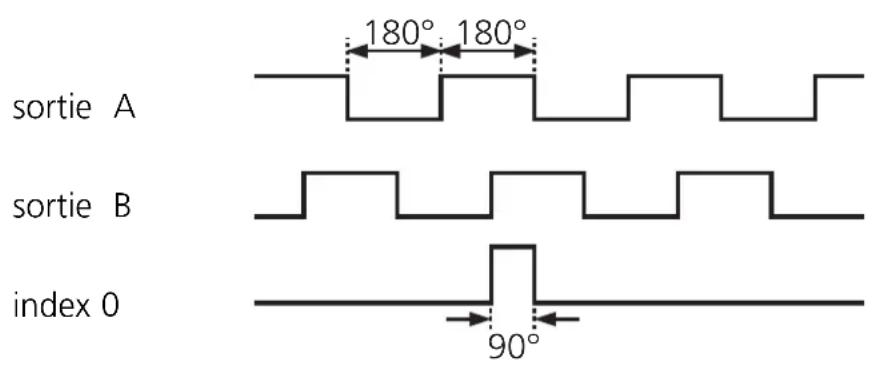

Signaux de sortie

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie. Les sorties A et B sont électriquement déphasées de 90^ , de ce fait le sens de rotation peut être évalué dans le modulelectronique.

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur il peut être utilisé comme repéré à l'intérieur d'un tour.

Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

Montage

Evitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre: l'appareil risque d'être détruit!

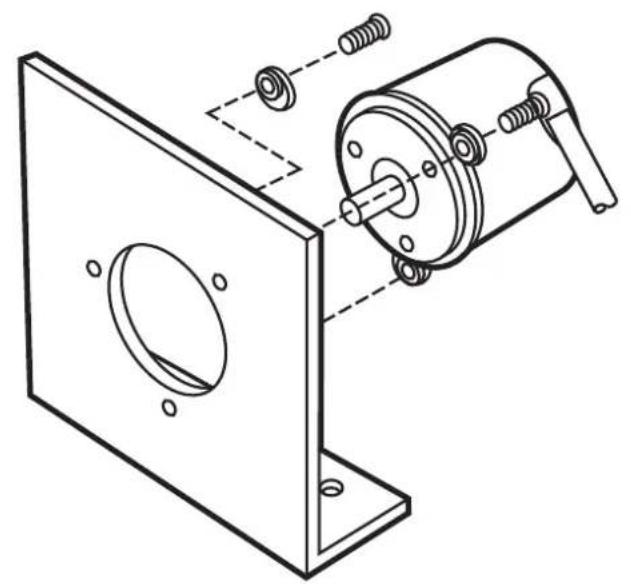

Le codeur peut être visse sur un flasque de fixation. L'arbre devrait être raccordé via un accouplement flexible à soufflet ou à rondelle elastique pour compenser les déports de l'arbre afin de protégger le codeur contre une détérioration.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Le montage du flamque de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses.

flasque de fixation E60033

1) repère
2) filetage M4 / profondeur 5 mm

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.
