RU6024 - Drehgeber IFM - Kostenlose Bedienungsanleitung

Marke	IFM
Modell	RU6024
Produkttyp	Inkrementaler Drehgeber
Hauptfunktionen	Umwandlung von Drehbewegungen in digitale Impulse zur Messung von linearen und Winkelbewegungen und zur Positionsbestimmung
Stromversorgung	Version 5 V TTL oder 10...30 V HTL
Kurzschlussschutz	Version 5 V TTL: Ausgänge gegen 0 V geschützt; Version HTL: gegen 0 V und L+ (max. 1 Minute)
Ausgangssignale	Ausgänge A und B um 90° phasenverschoben zur Drehrichtungsbestimmung; Nullimpuls einmal pro Umdrehung
Invertierte Signale	Für Differenzeingang verfügbar
Maximale Kabellänge	100 m für Version 5 V TTL, 300 m für Version 10...30 V HTL
Elektrischer Anschluss	Per Kabel oder Stecker (ifm1000.xx, ifm1001.xx, ifm1013.xx); Anschlussplan auf dem Gehäusedeckel
Montage	Auf Befestigungsflansch; zur Ausgleich von Versatz eine flexible Kupplung verwenden
Zubehör	Befestigungsflansch E60033, Anschlusskabel
Wartung und Reinigung	Stöße auf die Welle vermeiden; keine Werkzeuge an der Welle verwenden; mit trockenem Tuch reinigen
Sicherheit	Anlage vor An- oder Abklemmen spannungsfrei schalten; nicht verwendete Adern isolieren
Kompatible Peripheriegeräte	Elektronikmodule mit Differenz- oder Einfacheingang
Anwendungen	Messung von Linearbewegungen (mit Messrad oder Zahnstangenritzel) und Winkelbewegungen
Betriebstemperatur	Schätzung: -20 bis +70 °C (typisch für diesen Typ)
Schutzart	Schätzung: IP67 (typisch)

Häufig gestellte Fragen - RU6024 IFM

Wie schließe ich den Drehgeber RU6024 an?

Der elektrische Anschluss erfolgt je nach Version über Kabel oder Stecker. Beachten Sie den Anschlussplan auf dem Gehäusedeckel. Schalten Sie die Anlage vor jedem Eingriff spannungsfrei. Nicht verwendete Adern müssen isoliert werden.

Welche Ausgangssignale hat der RU6024?

Der Drehgeber liefert digitale Impulse auf den Ausgängen A und B, um 90° phasenverschoben zur Erkennung der Drehrichtung. Ein Nullimpuls (ein Impuls pro Umdrehung) ist ebenfalls verfügbar. Für Differenzeingänge werden invertierte Signale bereitgestellt.

Welche Versorgungsspannung hat der RU6024?

Der RU6024 ist in zwei Versionen erhältlich: 5 V TTL und 10...30 V HTL. Überprüfen Sie das Typenschild auf dem Gehäuse, um die Version Ihres Geräts zu erfahren.

Wie montiere ich den Drehgeber RU6024?

Der Drehgeber wird auf einen Befestigungsflansch geschraubt. Die Welle muss über eine flexible Kupplung angeschlossen werden, um Versatz auszugleichen. Vermeiden Sie Stöße auf die Welle und verwenden Sie keine Werkzeuge an der Welle.

Was ist die maximale Kabellänge für den RU6024?

Die maximale Kabellänge beträgt 100 m für die Version 5 V TTL und 300 m für die Version 10...30 V HTL, bei Verwendung geeigneter Kabel.

Ist der Drehgeber kurzschlussgeschützt?

Ja. Die Version 5 V TTL schützt die Ausgänge gegen Kurzschluss auf 0 V. Die HTL-Version schützt auf 0 V und L+ (bis zu 1 Minute).

Kann ich den RU6024 zur Messung von Linearbewegungen verwenden?

Ja, indem Sie ein Messrad oder ein Ritzel und eine Zahnstange verwenden, um die Linearbewegung in Rotation umzuwandeln. Beachten Sie die maximalen Belastungen der Welle.

Was tun, wenn der Drehgeber kein Signal liefert?

Überprüfen Sie die Stromversorgung, die Verdrahtung gemäß Plan (insbesondere isolierte nicht verwendete Adern) und die Montageausrichtung. Wenn das Problem weiterhin besteht, kontaktieren Sie den IFM-Support.

Welches Zubehör ist für den RU6024 erhältlich?

Das Zubehör umfasst den Befestigungsflansch E60033 und verschiedene Anschlusskabel (ifm1000.xx, ifm1001.xx, ifm1013.xx). Weitere Informationen finden Sie unter www.ifm.com.

Wie reinige und warte ich den Drehgeber RU6024?

Reinigen Sie die Außenseite mit einem trockenen Tuch. Vermeiden Sie Stöße auf die Welle. Feilen Sie nicht und verwenden Sie keine Werkzeuge an der Welle. Stellen Sie sicher, dass die Anschlüsse sauber und trocken sind.

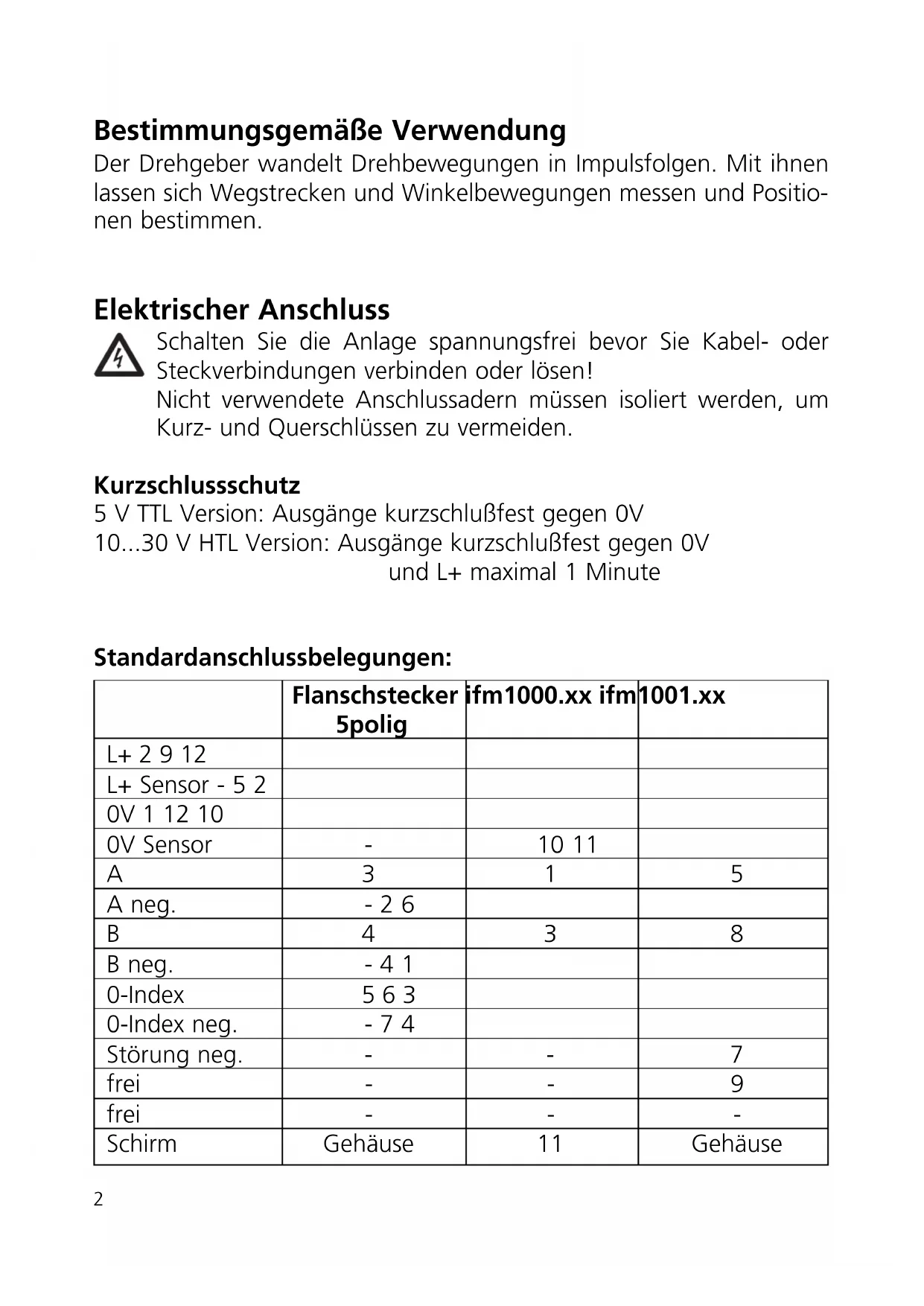

BEDIENUNGSANLEITUNG RU6024 IFM

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder losen!

Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.

Kurzschlusssschutz

5 V TTL Version: Ausgabe kurzschlußfest gegen 0V

10...30 V HTL Version: Ausgabe kurzschlußfest gegen 0V

und L+ maximal 1 Minute

Standardanschlussbelegungen:

	Flanschstecker 5polig	ifm1000.xx ifm	1001.xx
L+ 2 9 12
L+ Sensor - 5 2
0V 1 12 10
0V Sensor	-	10 11
A	3	1	5
A neg.	- 2 6
B	4	3	8
B neg.	- 4 1
0-Index	5 6 3
0-Index neg.	- 7 4
Störung neg.	-	-	7
frei	-	-	9
frei	-	-	-
Schirm	Gehäuse	11	Gehäuse
	ifm1013.xx Kabel 5adrig Kabel13 adrig
L+ 1 braun braun/Grün
L+ Sensor - - blau
0V 6 grau weiß/Grün
0V Sensor	- -	weiß
A	2	grün	braun
A neg.	- -	grün
B	4	weiß	grau
B neg.	- -	rosa
0-Index	5	gelb	rot
0-Index neg.	- -	schwarz
Störung neg.	- -	violett
frei	- -	-
frei	- - gelb
Schirm	3	Gehäuse	Gehäuse

Die Anschlusbegung finds the Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren.

Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlussleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm. Das Schirmgeflecht in der Anschlussleitung ist mit dem Gebergehause verbunden.

Ausgangssignale

Ausgang A

Ausgang B

0-Index

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90^ versetzt, dadurch kann in der Folgeelektronik die Drehrichtigung ausgewertet werden.

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden.

Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang besteht um Störgroßen Heraus zu filtern.

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich Werkzeug behandeln: Zerstörungsgefahr!

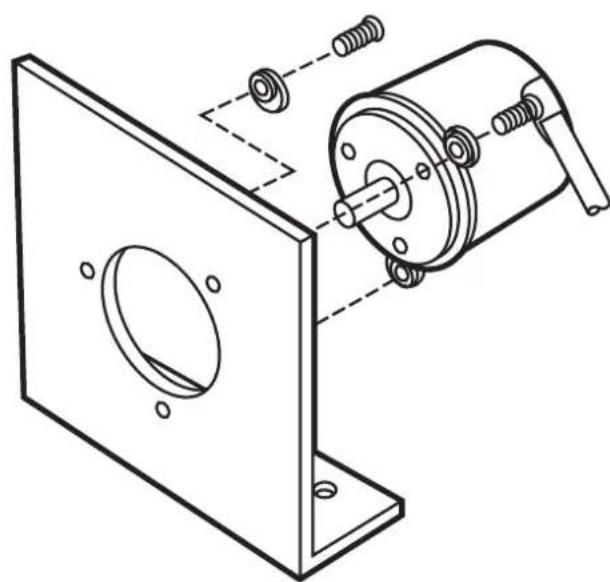

Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgenoder Federscheibenkupplung erfolgen, um Wellensversätze auszugleichen und den Geber gegen Beschädigungen zu schützen.

Lineare Bewegungen können mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigten.

Die Montage des Befestigungswinkels auf ein federndes Unterveri schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunebenheiten.

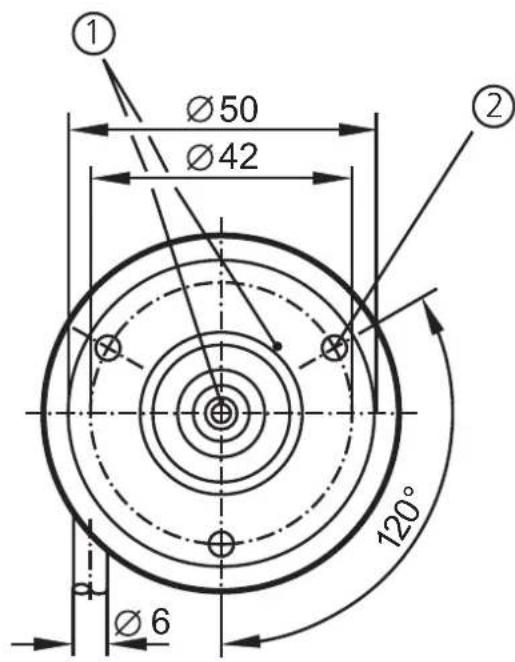

Montagewinkel E 60033

1) Referenzmarke
2) Gewinde M4 / 5mm tief

Datumblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
