Prestige Touch 2 - Moniteurs pour bébé Luvion - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Écran tactile de 4,3 pouces, résolution 480 x 272 pixels, portée jusqu'à 300 mètres en champ libre.
Fonctionnalités audio	Communication bidirectionnelle, fonction de veilleuse, capteur de température et d'humidité.
Utilisation	Facile à utiliser avec un écran tactile, possibilité de zoom et de rotation de l'image.
Maintenance	Nettoyage régulier de l'appareil avec un chiffon doux, vérification des mises à jour du firmware.
Sécurité	Cryptage des données pour la sécurité des transmissions, conforme aux normes de sécurité des appareils électroniques.
Informations générales	Compatible avec plusieurs caméras, autonomie de la batterie de 8 heures en mode éco.

FOIRE AUX QUESTIONS - Prestige Touch 2 Luvion

Comment connecter le moniteur Luvion Prestige Touch 2 à mon réseau Wi-Fi ?

Pour connecter votre moniteur au Wi-Fi, allumez l'appareil, accédez au menu des paramètres, sélectionnez 'Wi-Fi' et suivez les instructions à l'écran pour entrer vos informations de connexion.

Pourquoi l'image de la caméra est-elle floue ?

L'image peut être floue en raison d'une obstruction sur l'objectif de la caméra. Vérifiez et nettoyez l'objectif avec un chiffon doux. Assurez-vous également que la caméra est correctement positionnée.

Comment régler le volume du son sur le moniteur ?

Pour régler le volume, appuyez sur le bouton de volume sur l'écran tactile. Vous pouvez augmenter ou diminuer le niveau sonore en glissant votre doigt vers le haut ou vers le bas.

Que faire si le moniteur ne s'allume pas ?

Vérifiez d'abord que le moniteur est chargé. Si l'écran ne s'allume toujours pas, essayez de le brancher à une source d'alimentation différente ou de remplacer la batterie si applicable.

Comment utiliser la fonction de vision nocturne ?

La fonction de vision nocturne s'active automatiquement lorsque la lumière ambiante est faible. Assurez-vous que le mode nuit est activé dans les paramètres si vous ne voyez pas l'image.

Le moniteur ne se connecte pas à la caméra, que faire ?

Assurez-vous que le moniteur et la caméra sont à portée l'un de l'autre et qu'ils sont allumés. Redémarrez les deux appareils et réessayez de les appairer via le menu de connexion.

Comment réinitialiser le moniteur Luvion Prestige Touch 2 ?

Pour réinitialiser le moniteur, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Puis-je utiliser le moniteur sans connexion Internet ?

Oui, le moniteur peut fonctionner sans connexion Internet. Cependant, certaines fonctionnalités comme le streaming vidéo à distance peuvent nécessiter une connexion Wi-Fi.

Quelle est la portée maximale du moniteur ?

La portée maximale du moniteur Luvion Prestige Touch 2 est d'environ 300 mètres en extérieur et jusqu'à 50 mètres en intérieur, selon les obstacles.

Comment mettre à jour le firmware du moniteur ?

Pour mettre à jour le firmware, connectez le moniteur à votre réseau Wi-Fi, accédez aux paramètres et sélectionnez 'Mise à jour du firmware'. Suivez les instructions à l'écran pour effectuer la mise à jour.

MODE D'EMPLOI Prestige Touch 2 Luvion

Nous vous remercions d'avoir choisi le Luvion Prestige Touch 2. Vous pouvez désormais entendre et voir votre bébé à l'aide de 4 camères simultanément.

Il est important et recommandé de tousjours conserver vous bon d'achat original. En cas de garantie vous serez amené à envoyer une copie de votre bon d'achat original.

En cas de garantie vous pouvez prendre contact avec votre agent Luvion ou bien avec votre représentant local Luvion. Pour plus d'informations veuillesz vous rendre sur la page internet www.luvion.com.

Ce manuel d'utilisation vous procure toutes les informations nécessaires afin de vous permettre d'utiliser le Luvion Prestige Touch 2 comfortablement et en toute sécurité.

Préalablement à votre première utilisation nous vous conseillons de dire attentivement ce manuel d'utilisation. Nous vous prions de porter une attention particulière aux consignes de sécurité.

LUVION

Delft, Pays-Bas

www.luvion.com

CONSIGNES DE SECURITÉ

Veillez a ne pas laisser d'objets de petite taille à la portée des enfants.
- Ce produit n'est pas un jouet. Ne pas laisser des enfants jouer avec.
- Ce produit ne remplace pas un contrôle parental régulier.
- Veuillez seulement utiliser les adaptateursurs originaux fournis par le fabriquant.
Veillez à ne pas utiliser le Luvion Prestige Touch 2 dans un environnement humide ou à proximé d'une source d'eau.
Veillez à ce que l'appareil bébé (caméra) et le cordon adaptateur soient toujours séparer de l'enfant par une distance minimale de 1.5 mètre.
Utilisez le Luvion Prestige Touch 2 à une température comprise entre 10^ et 35^ .
- Ne démontré jamais vous-même les apparèils Luvion. Ceci doit être fait par un personnel technique qualité.

Batteries:

Veiliez à ce que lors de votre première utilisation le Luvion Prestige Touch 2 soit complètement chargé. Ceci garantie une durée de vie optimale des piles.

CONTENU DU KIT

Le Luvion Prestige Touch 2 contient les pieces suivantes :

• 1 x apparéil parents (monitér)
• 1 x apparéil bébé (caméra)
• 1 x adaptateur secteur pour l'appareil parents
• 1 x adaptateur secteur pour l'appareil bébé
• 1 x cadre de montage pour l'appareil bébé
• 1 x set de fi xation (vis et chevilles)

L'appareil bébé (Caméra)

L'appareil parents (Moniteur)

Adaptateurs secteur Set de fixation vis, chevilles & cadre de montage

Vérifi ez si votre kit contient toutes les pieces mentionnées ci-dessus.

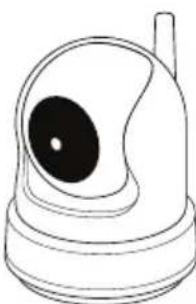

CAMÉRAS SUPPLEMENTAIRES

Le Luvion Prestige Touch 2
supporte l'utilisation
simultanée de 4 camères
maximum. De cette façon
vous pouvez surveiller
plusieurs enfants ou
chambres en même temps.

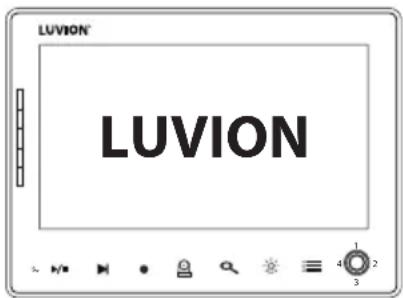

INSTRUCTION APPAREIL PARENTS (MONITEUR)

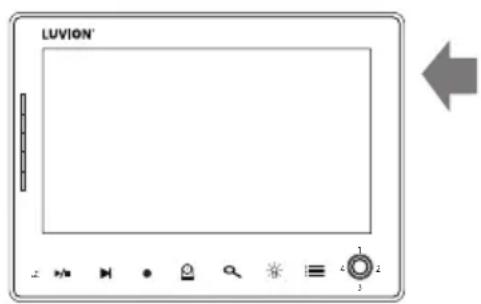

Vue avant

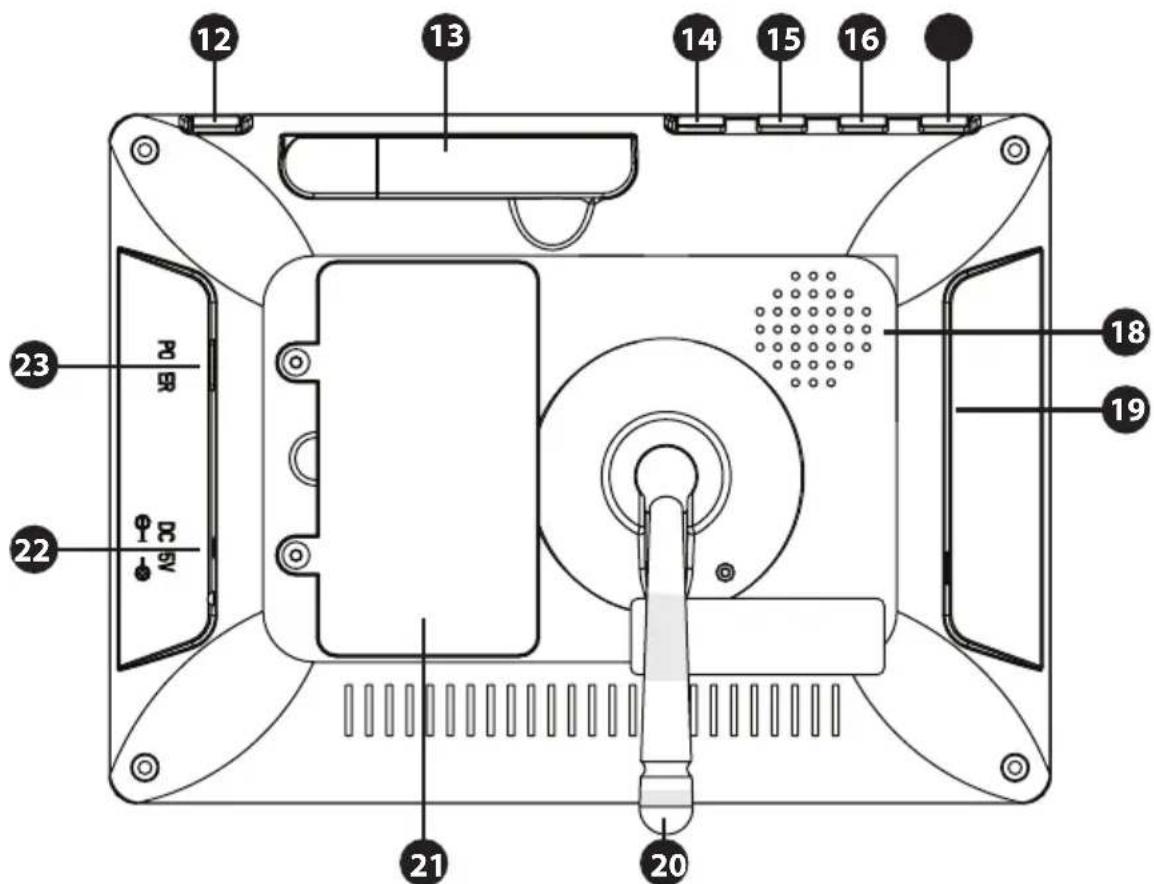

Vue arrirée

1. LED de puissance et indication sonore. - La première lumière LED signale si le moniteur est allumé. Si l'appareil est allumé, la lumière est de couleur verte. La dernière lumière LED indique le niveau sonore déteçé par laamera. La quantité de lumière LED indique le volume sonore.

2. Microphone Recevez les bruits autour du moniteur et faites-les parvenir jusqu'à l'appareil bébé (caméra) lorsque vous restez appuyé sur le bouton 'Talk'.

3. Play/Pause Permet de jourer/mettre sur pause une melodie. L'appareil bêbe joue automatiquement toutes les melodies les unes à la suite des autres.

4. Bouton mélodie suivante. Ce bouton vous permet d'aller directement à la prochaine mélodie.

5. Bouton d'enregistrement Utilisez ce bouton pour enregistrer une video. Une carte micro SD est nécessaire pour effectuer un enregistrement. Lorsqu'elle est activée, l'icone d'enregistrement apparait sur l'écran.

6. Bouton Cam Appuyez sur le bouton Cam afin d'alterner entre les différentes camères branchées. L'indicateur de chaine donne un numéro à chaque signal.

7. Bouton Zoom Appuyez sur ce bouton pour zoomer vers l'avant sur votre écran. L'image s'agrandi de 2 fois. Vous pouvez naviguer sur l'écran à l'aide de la manette. Appuyez à nouveau sur zoom af n de quitter le mode zoom.

8. Bouton veilseuse L'appareil bebé est equipoed'une veilseuse pour toute enfant. Appuyez sur lebouton af n d'activer et desactiver à distance la veilseuse de l'appareil bebé (lorsque vous utilisezplusieurs cameras simultanement, uniquement la veilseuse de l'appareil bebé qui s'affi che sur toute écran sera activée). L'icone de la veilseuse apparait sur toute écran lorsque cette-ci est activée.

9. Bouton Menu Utilisez le bouton Menu pour afficher le menu principal. Appuyez sur ce même bouton pour quitter le menu principal (ou un niveau plus élevé dans le menu) sans enregistrer les données.

10. Manette Utilisez la manette pour bouger laamera de l'appareil bébé ou bien pour naviguer dans le menu. Appuyez sur la manette pour confir rmer votre sélection et conserver vos paramètres.

11. Écran LCD 7" TFT.

12. Bouton haut-parleur TALK' Veuillez appuyer sur cette touche si vous désirer parler à votre bébé par l'intermédiaire de l'appareil bébé. Une fois que l'icone s'affi che vous pouvez commencer à parler. Vous pouze augmenter le volume en utilisant la molette sur l'appareil bébé. Si vous utilisez plusieurs caméras simultanément, vous ne pourrez parler qu'à l'appareil caméra qui sera aché sur votre écran.

13. Antenne Envoie/Reçoit le signal de l'appareil bébé.

14. Bouton de volume d'augmentation Appuyez sur ce bouton pour augmenter le volume de l'appareil.

15. Bouton de diminution du volume Appuyez sur ce bouton pour diminuer le volume de l'appareil.

16. Bouton VID OFF Appuyez sur le bouton video pour passer en mode audio seulement. Dans ce mode, l'écran est étant. Appuyez de nouveau sur ce bouton pour revenir au mode audio et video.

17. Bouton Scan Lorsque le balayage est pressé, l'écran s'eteint. Pendant ce temps, le moniteur balaye continuèment laamera (ou les multiples camères). Quand un son est détecté, le moniteur devient actif. Vous pouvez maintainant voir ce qu'il se passé dans la chambre de bébé. Vous pouvez régler la sensibilité sonore pour cette détction avec le bouton rotatif sur le côté de laamera. ÀpRES avoir détecté un son, le moniteur mettra environ 5 secondes pour revenir au mode balayage, sauf lorsque le son est détecté en permanence. Dans ce cas, le moniteur sera activé pendant 5 secondes. Il y a 2 raisons pourutiliser le bouton de scan: 1- pour vous éviter d'être perturbé par la luminosité de l'écran 6 LCD, ou 2- pour économiqueur de l'énergie. Appuyez à nouveau sur le bouton de scan pour désactiver le mode balayage.

1. Haut-parleur Transmet le son que reçoit l'appareil bébé. Utilisez les boutons de volume pour changer le volume sonore.
2. Emplacement SD Placez une carte SD (non livreee avec le kit) dans l'emplacement si vous poulez effectuer des enregistements video. L'appareil parents supporte des cartes SD ayant une capacité de 32 GB maximum.
3. Pied Vous pouvez utiliser le pied pour tener le moniteurABOUT.
4. Compartiment de la batterie Visser ce组成部分 afin de remplacer la batterie. Remplacez cette batterie uniquement avec une batterie Luvion.
5. Entrée adaptateur secteur Branchez l'adaptateur d'alimentation DC 5V à une prise et/ou chargez le monitateur
6. Bouton ON/OFF Appuyez sur ce bouton pour allumer ou eteindre l'appareil parents.

INSTRUCTIONS APPAREL BÉBÉ CAMÉRA

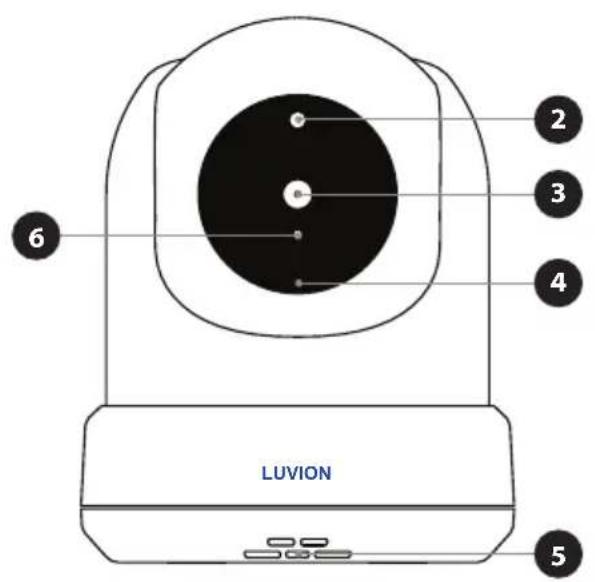

VUE ARRIÈREVUE AVANT

1. Capteur de température La température mesurée est retransmise sur l'écran de l'appareil parents.
2. Capteur de lumière Corrige l'image lorsque la lumière de l'environnement change.
3. Lentille de la Caméra Enregistre l'image.
4. Microphone Détecte et recoit le son.
5. Haut-parleur Permet de parler à votre enfant à distance.
6. IR LED's Permet une visibilité nocturne jusqu'à 5 metres. Les lumières LED sont activées automatiquement dans un environnementASFRE

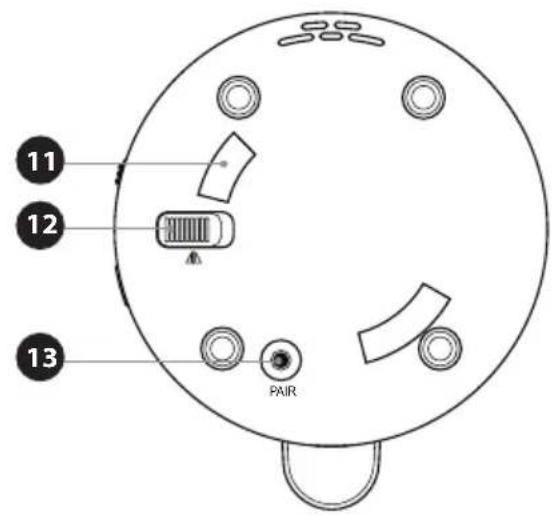

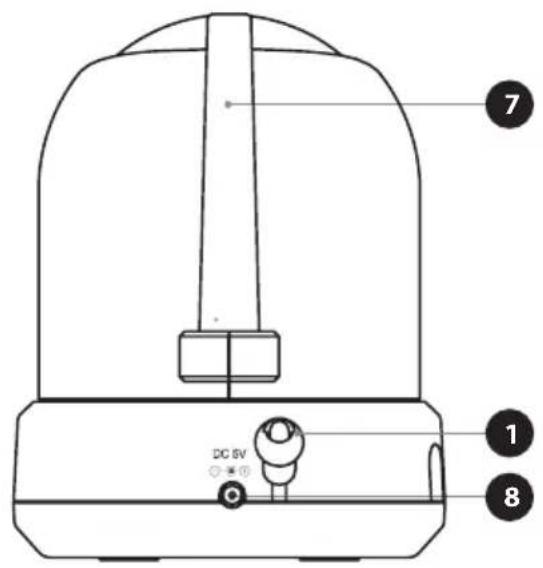

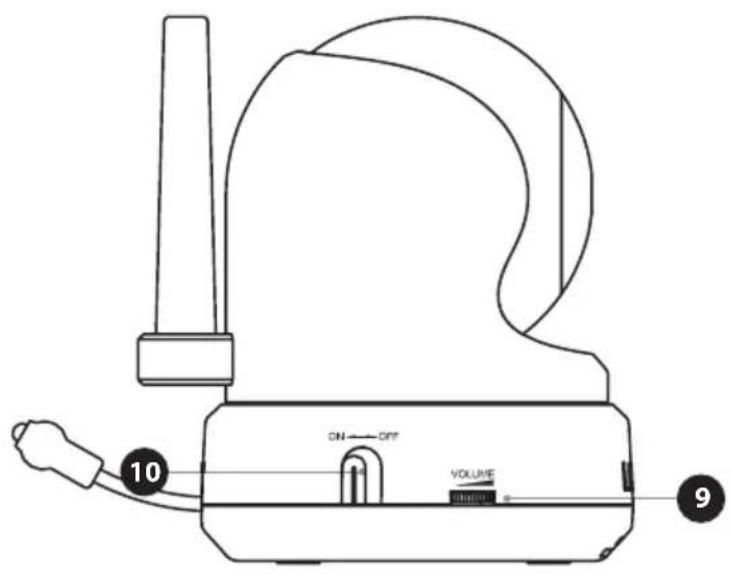

VUE DESSOUSVUE DE COTÉ

1. Antenne Envoie et recoit des signaux de et vers le moniteur.
2. Entrée adaptateur secteur - Entrée pour l'adaptateur Luvion 5V-1.5A presente dans notre kit.
3. Volume La molette vous permet de régler la quantité de bruit produit par l'appareil bébé. Cette molette n'a d'eff et que sur l'appareil bébé, comme par exemple sur le volume de la melodie jouée ou bien encore sur la fonction 'Talk'.
4. Bouton On/Off Appuyez sur ce bouton pour allumer ou eteindre l'appareil bebe.
5. Connecteur pour cadre de montage Connecte l'appareil bêbe avec le cadre de montage lequel peut être fi xé au mur ou au plafond.
6. Bouton Commutateur plafond Renverse l'image. Utilise ce bouton si vous avez place l'appareil bébé à l'envers, par exemple lors d'une fi xation au plafond.
7. Bouton de jumelage Ce bouton vous permet de reconnectcer laamera et le moniteur quand le processus de jumelage est mis en route. Le jumelage est utilisé lorsque vous ajoutez une nouvelleamera, ou lorsque l'appareil parents (le moniteur) ne peut pas connecter avec l'appareil bébé (hors de portée). Voir le chapitre Jumelage pour plus d'informations.

MISE EN ROUTE

APPAREIL PARENTS (MONITEUR)

1. Deballez delicatement l'appareil parents (moniteur).

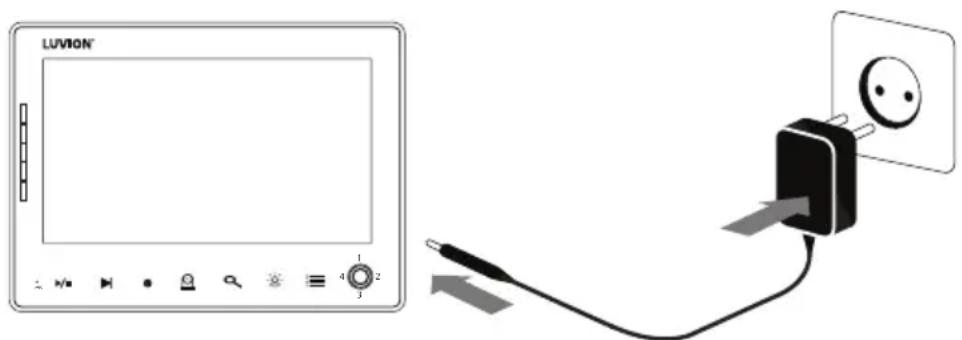

2. Connectez le moniteur à l'adaptateur secteur fourni af n de charger l'appareil parents. Si vous le connectez correctement, une lumière LED rouge apparaitra sur l'adaptateur. Cette luzière LED change du rouge au vert quand l'appareil parents est complètement chargé. Chargez complètement l'appareil parents lors de votre première utilisation.

ATTENTION: CHARGEZ COMPLÉTEMENT L'APPAREIL PARENTS LORS DE VOTRE PREMIÈRE UTILISATION.

1. Utiliser le bouton ON / OFF pour allumer l'appareil bébé. Sur l'écran s'affiche alors le logo Luvion.

APPAREIL BÉBÉ (CAMÉRA)

Déterminez d'abord où vous poulez placer l'appareil bébé avant de commencer l'utilisation. Essayez de garder en mémoire la longueur du fi I de l'adaptateur et la prise électrique disponible afin n de pouvoir alimententer laamera.

1. Déballez délicatement l'appareil bébé (caméra).
2. Placez ou fi xez l'appareil bébé. Vous pouvez placer l'appareil bébé sur une table ou une armoire, ou bien fi xer l'appareil bébé au mur ou au plafond par l'intémediaire du cadre de montage et du set de fi xation (vis et chevilles).

ATTENTION: Veillez a etre certain, avant de placer l'appareil bebé de façon permanente, que la connexion sans fi est suffi sante entre l'appareil bbeb et I'appareil parents. Contrôlez ceci pour chaque apparil avant de les placer aux endroits désirsés.

ATTENTION: Essayez d'eviter des murs écais ou des objets qui pouraient interférer au bon fonctionnement des apparêls et bloquer la connexion. Pour une bonne sensibilité au son et à l'image, il est préféable de conserver une distance minimale de 1,5 mètre entre l'enfant et laamera.

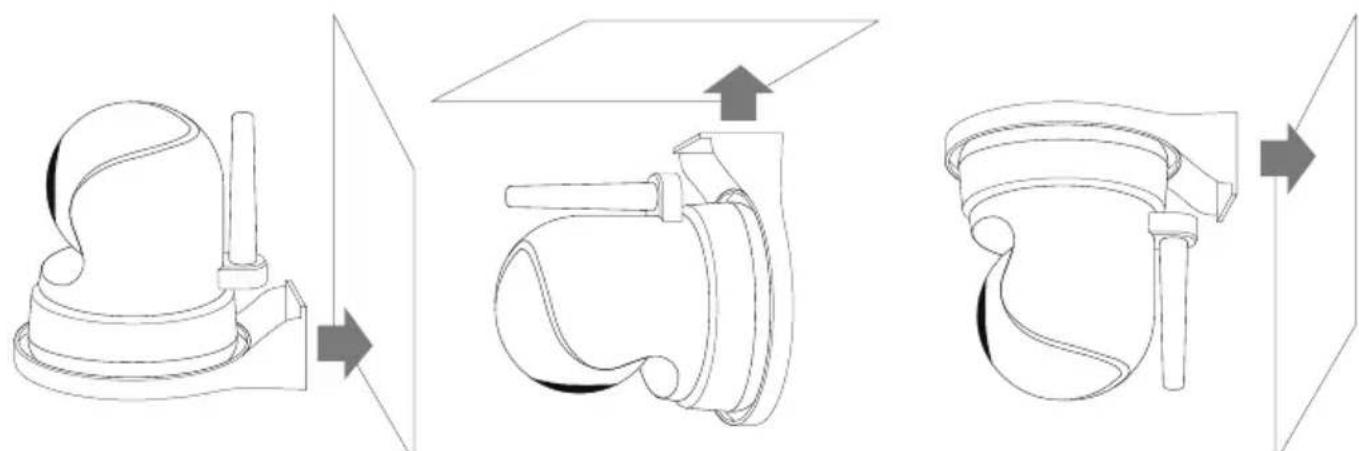

Fixation murale Fixation au plafond Fixation au plafond (à l'envers)

ATTENTION: Si vous souhaitez placer l'appareil bêbe à l'envers au plafond, veuilles aucparavant appuyer sur le bouton commutateur plafond au-dessous de l'appareil afin n de pouvoir corriger l'image.

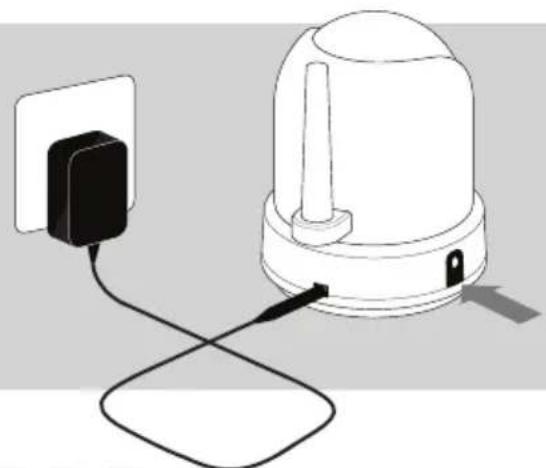

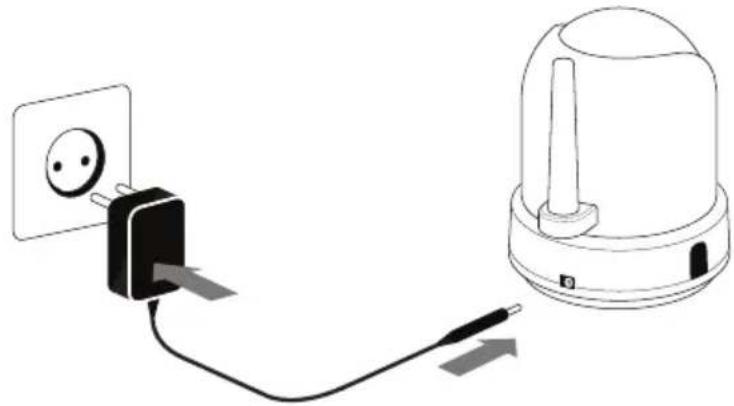

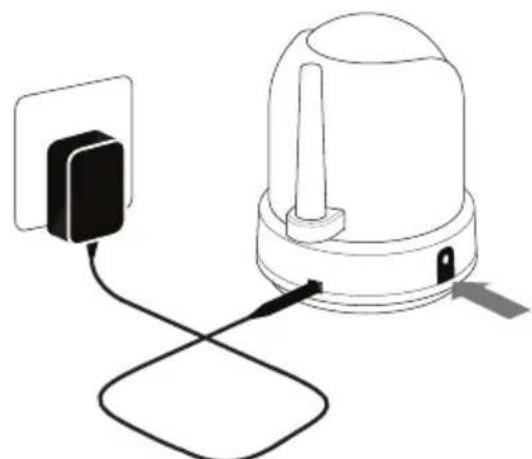

1. Connectez l'adaptateur à l'entrée adaptateur secteur de l'appareil bébé.

1. Appuyez sur le bouton On/Off, maintainir la touche appuyee jusqu'à ce que l'appareil bébe s'allume. La lumière LED verte apparait lorsque l'appareil bébe est allumé.

L'appareil parents (monieur) retransmettra l'image de l'appareil bêbe si les deux apparciels sont allumés et à une distance suffi sante pour être connectés.

Le message d'advertisement « hors de portée » apparait sur l'écran lorsque l'appareil parents ne recoit pas de signal et est hors de portée, si l'appareil bébé est étant ou si les appareils ne se reconnaissent pas.

UTILISATION DU SYSTÉME

L'imag de la camera s'aff che sur I'ecran du moniteur que lorsque les deux appeareils sont allumés. Les icones sur I'ecran you sont expliquées ci-dessous.

1. Le signal indicateur Y. Le signal indicateur indique l'intensité du signal reçu que l'appareil bêbé émet. Un ou plusieurs tirets signifi ent que le signal est faible, alors que 4 tirets signifi ent que le signal est puissant (voir le tableau).

2. Indicateur de chaine Lindicateur de la chaine affi che la chaine actuelle. Appuyez sur le bouton 'CAM' pour changer de chaine.

3. Indicateur de carte SD L'icone SD apparait lorsque vous inserez correctement la carte SD dans l'emplacement carte SD.

4. Indicateur de tempéature Cette icône indique la tempéuration mesuree par l'appareil bébé.

Puisssance du signal Indicateur Avertissement
Parfait Aucun	Y.
Bien	Y.	Aucun
Assez bien	Y.	Aucun
Fable	Y.	Pas de connexion
Pas de signal	Y	Pas de connexion

1. Indicateur « Talk » Ⓞ Ⓞ Cette icône apparait quand vous appuyez sur le bouton « TALK ». Vous pouvez parler à votre enfant par l'intermédiaire du microphone le temps que la fonction « TALK » est active.

2. Indicateur d'enregistrement Apparait quand une video est en cours d'enregistrement. Appuyez de nouveau sur le bouton «REC» pour arrêté l'enregistrement.

3. L'indicateur de zoom Indique que la video de l'unité bébé est agrandie.

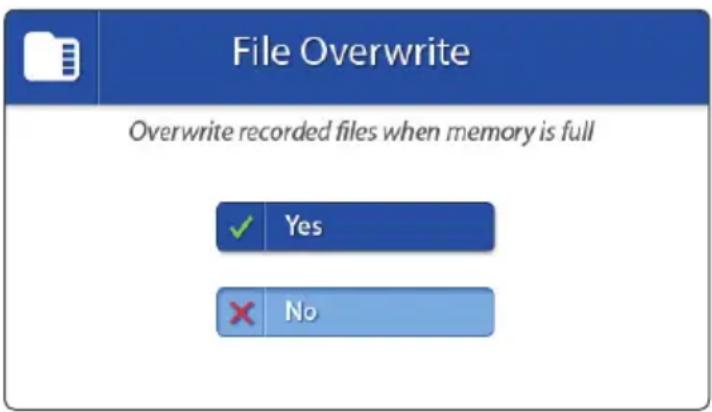

4. L'indicateur de remplacement des données Lorsque vous avez selectionné « oui » pour le remplacement des données sur la microcarte SD, cette icône apparaitra.

5. Indicateur d'un nouveau fjichier Cette icone apparait et se met a clignoter lorsqu'une nouvelle video a ete enregistrree mais n'a pas encore ete visualisee. Cote icone clignote lorsque le memoire de votre microcarte SD est pleine.

6. Indicateur de niveau de batterie Ccette icone montre le niveau de la batterie.

7. Indicateur du niveau sonore Lorsque le niveau sonore est égal à 0, cette icône apparait. Utilisez les boutons de volume sur le côté de l'appareil parents pour augmenter le volume.

8. Indicateur de veilleuse Cette icone apparait lorsque la veilleuse est activee.

9. Indicateur mLelodie Lorsque I'appareil bebé joue une melodie, cette icone apparait.
10. Indicateur séquence Cette icône apparait lorsque le moniteur sera automatiquement basculé entre les différents canaux.

HORS DE PORTÉE

Lorsque l'appareil bêbe est placé trop loin de l'appareil parents, le message d'avertissement « hors de portée » apparait sur l'écran du moniteur. Lorsque l'appareil parents n'a plus aucune connexion avec l'appareil bêbe, l'écran du moniteur devient noir et affi che le message d'avertissement « hors de portée ». Pour une meilleure connexion, vous pouvez redresser l'antenne (voir la fi gure).

OUT OF RANGE

ATTENTION: Si l'appareil parents affi che toujours le message « hors de portée », vérifi ez si laamera est allumée et essayez à nouveau le couplage, voir «Couplage »

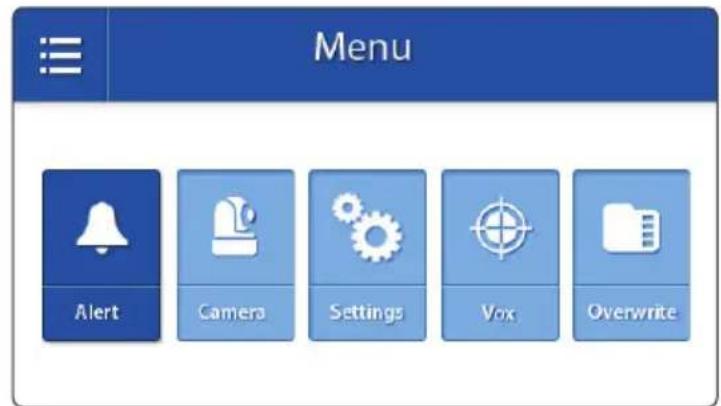

MENU

Ouvrir le menu du Luvion Supreme Connect af n de changer les paramétres.

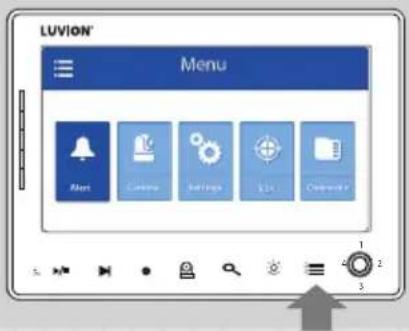

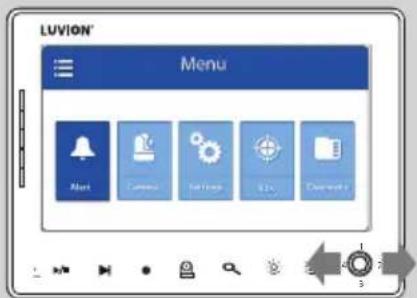

Touchez le bouton menu sur l'appareil parent (moniteur) pour acceder au menu.
Bougez la manette pour naviguer au sein du menu.
Appuyez sur la manette pour confirmer une seLECTION (en bleu foncé).

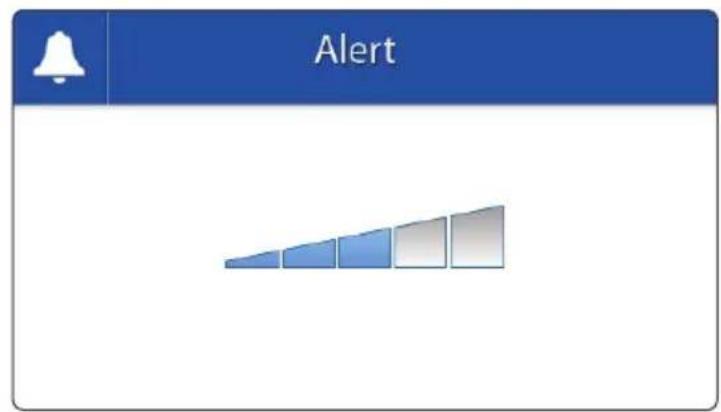

MENU>ALERT

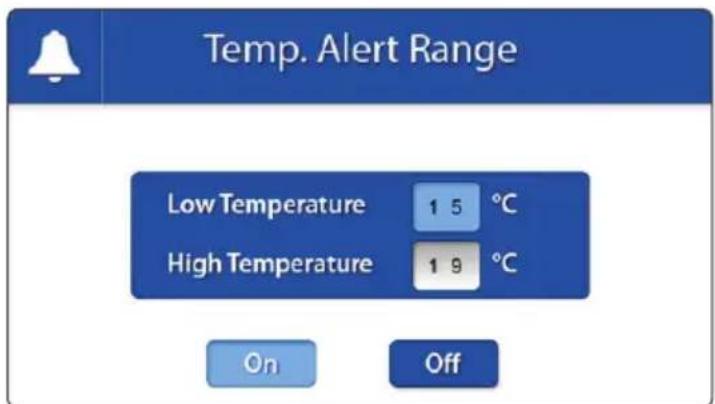

Le Luvion Supreme Connect possede une alarmepour la temperature.Dans le sous-menu Alert, you pouvez changer le volume.

Bougez la manette vers la gauche et la droite pour modifier le volume. Changer tous es traits du bleu au gris pour passer en mode muet.
Appuyez sur la manette pour confirmer votre seLECTION.

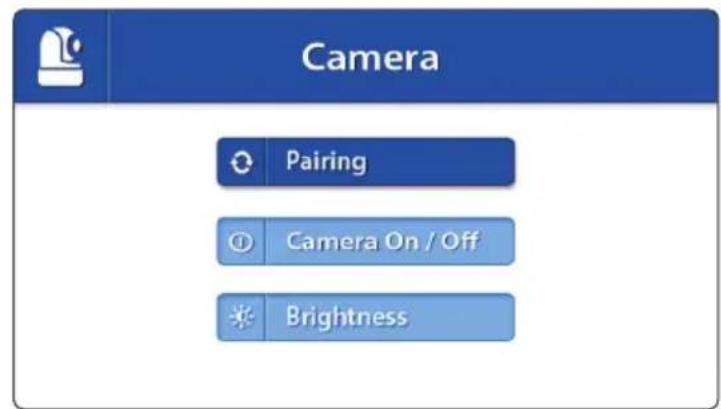

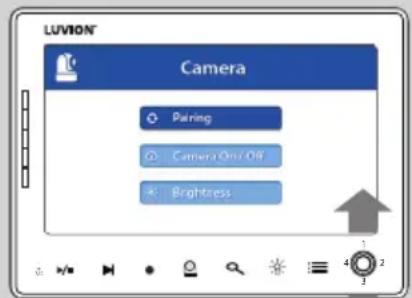

MENU>CAMERA

Dans le menuamera, vous pouvez modifier les paramétres de laamera.

Bougez la manette vers le haut ou vers le bas pour e ectuer une selection.
Appuyez sur la manette pour confirmer toute seLECTION et ouvrir le sous-menu.

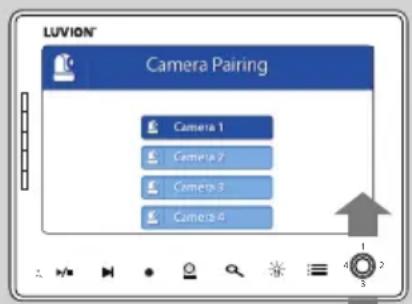

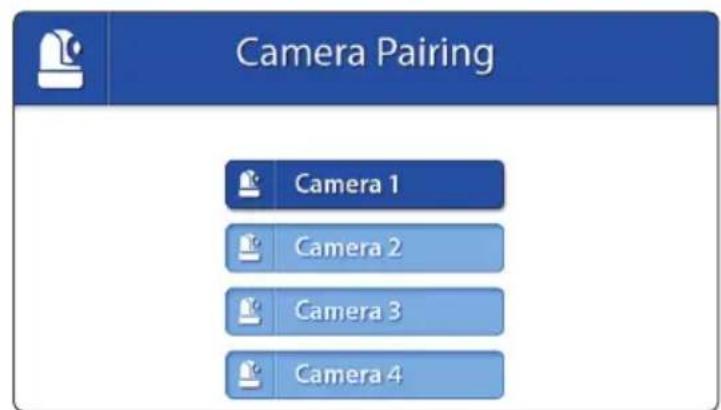

MENU > CAMERA > PAIRING

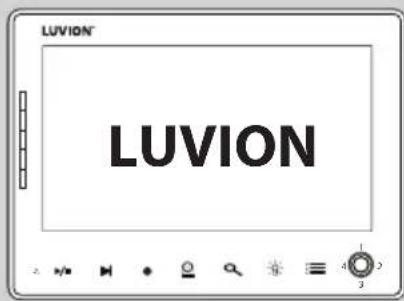

Vous pouvez utiliser la fonction couplage lorsque vous souhaitez effectuer une nouvelle connexion ou bien rétablier la connexion existante entre le moniteur et laamera. Cette fonction permet également de connecter 4 apparéils bébé (camères) à un apparéil parents (monitér).

Bougez la manette vers le haut ou vers le bas pour désir une position pour laamera.
Appuyez sur la manette pour confirmer toute seLECTION.

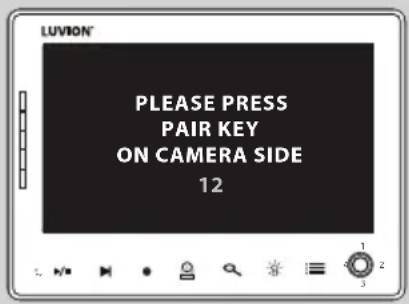

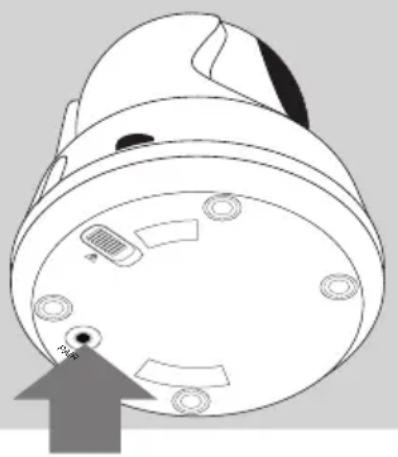

Sur l'appareil parents un compteur apparait. Appuyez brievement sur le bouton 'pair'(couplage), situé sur le dessous de l'appareil bébé (caméra), a n d'e ectuer une connexion entre les deux apparêils.

ATTENTION: VEILLEZ À CE QUE L'APPAREIL BÉBE ET L'APPAREIL PARENTS SOIENT EFFECTIVEMENT CONNECTÉS AVANT DE FIXER DE FAÇON PERMANENTE PERMANANTE DE L'APPAREIL BÉBE.

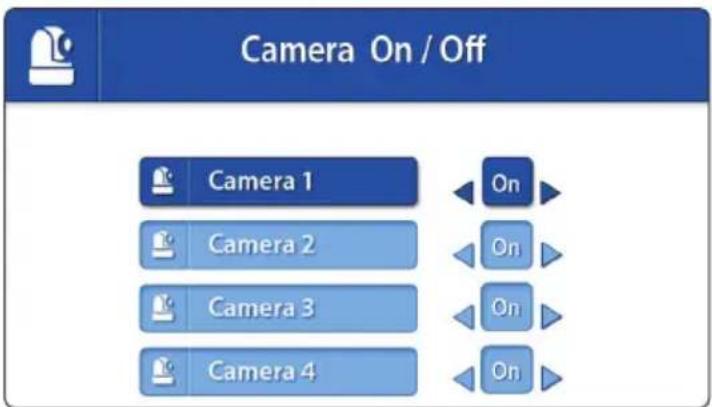

Vous pouvez activer ou désactiver des caméras individuelles dans ce menu.

Bougez la manette vers le haut ou vers le bas pour selectionner laamera que vous souhaitez (dés) activer.
Bougez la manette vers la gauche ou la droite pour activer ou désactiver laamera
Appuyez sur la manette pour confirmer toute seLECTION.

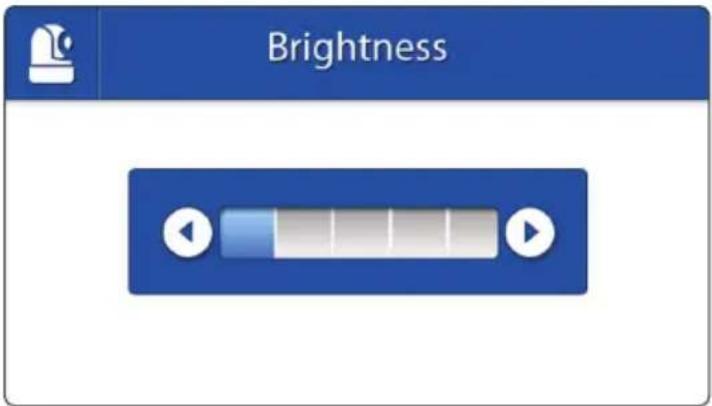

MENU > CAMERA > BRIGHTNESS

Dans ce menu, vous avez la possibilité de modifier er la luminosité de la video lorsque l'image de laamera est trop claire ou trop foncée. La luminosité la plus faible correspond àaucun trait,la luminosité la plus forte correspond à 5 traits.

Bougez la manette vers le haut ou vers le bas pour effectuer une seLECTION.
Appuyez sur la manette pour confirmer toute seLECTION.

MENU> SETTINGS

Dans ce menu, vous pouvez modifier les paramétres de votre kit.

Bougez la manette vers le haut ou vers le bas pour e ectuer une selection.
Appuyez sur la manette pour confirmer toute selection et ouvrir le sous-menu.

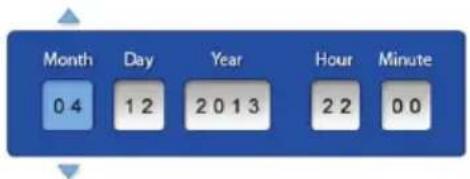

MENU>SETTINGS>DATE&TIME

La date et l'heure peuvent etre utilisées afin de nommer un fi chier enregistré.

Bougez la manette vers la gauche ou la droite pour selectionner les unités à changer.
Bougez la manette vers le haut ou vers le bas pour modifier les unités.
Appuyez sur la manette pour confir rmer votre selection.

MENU>SETTINGS>FORMATSD CARD

Utilise ce menu pour eff acer toutes les données sur la carte SD qui se situent sur l'appareil parents.

Bougez la manette vers le haut ou vers le bas pour effectuer une seLECTION.
Appuyez sur la manette pour confirmer votre sélection.

MENU>SETTINGs DEFAULT SETTINGS

Utilisez ce menu si vous voulez rétablir les paramètres par défaut.

Bougez la manette vers le haut ou vers le bas pour eff ectuer une selection.
Appuyez sur la manette pour confirmer toute la seLECTION.

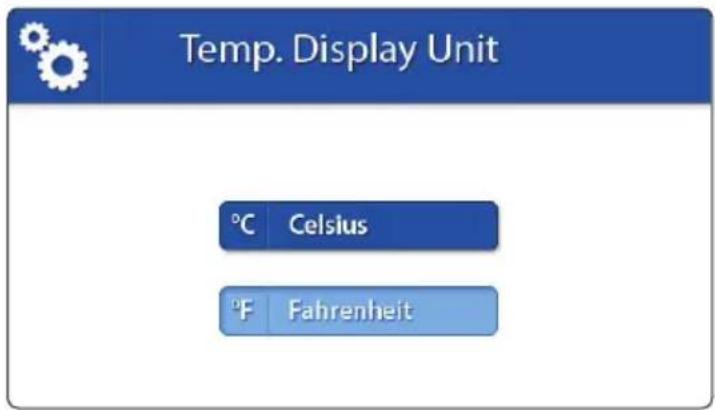

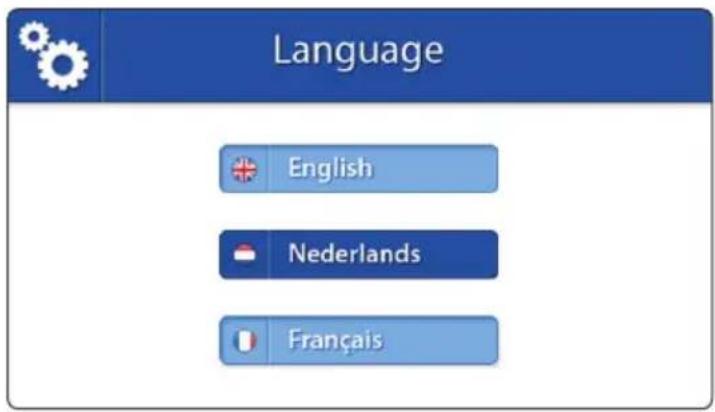

Settings

Date & Time

Language

Format SD Card

Temp. Unit

Default Settings

Temp. alert range

Date & Time

Format SD Card

NOTE: Remarque: la restauration des paramètres par défaut n'a pas d'eff et sur les paramètres de couplage. L'appareil(s) bébé restera couplé avec l'appareil parent.

MENU>SETTINGS>LANGUAGE

La langue par défaut du Luvion Supreme Connect est l'anglais. Le français et le néerlandais sont également disponibles.

Bougez la manette vers le haut et le bas pour selectionner la langue.
Appuyez sur la manette pour confirmer toute seLECTION.

MENU>SETTINGS>TEMP.DISPLAYUNIT

L'appareil bébé (caméra) est équipé d'un capteur de température. La température mesurée est affi chee sur l'appareil parents (monitér).Vous pouvez désir entre un affi chage en degrés Celsius ou Fahrenheit.

Bougez la manette vers le haut ou vers le bas pour désir l'unité.
Appuyez sur la manette pour confirmer toute seLECTION.

MENU > SET TINGS > TEMP. ALERT RANGE

L'appareil bébé (caméra) possè de un capteur de température. Vous pouvez désir une alarmé température afi n de surveiller la température ambiente de la chambre. Cette fonction ne remplace pas la surveillance personnelle de votre enfant.

Bougez la manette vers le haut ou vers le bas pour naviguer entre la températe maximale et minimale, et les boutons ON/OFF.

Bougez la manette vers la gauche ou la droite pour augmenter/diminuer la température limite.

Lorsque vous avez eff ectué votrechoix pour les températures limites, confirmez vos赦lection:

Pour confirmer l'alarme, naviguer jusqu'au bouton « ON » avec l'aide de la manette. Appuyez ensuite sur la manette pour activer l'alarme. Pour eteindre l'alarme, naviguez jusqu'au bouton « OFF » et appuyez sur la manette pour confirmer.

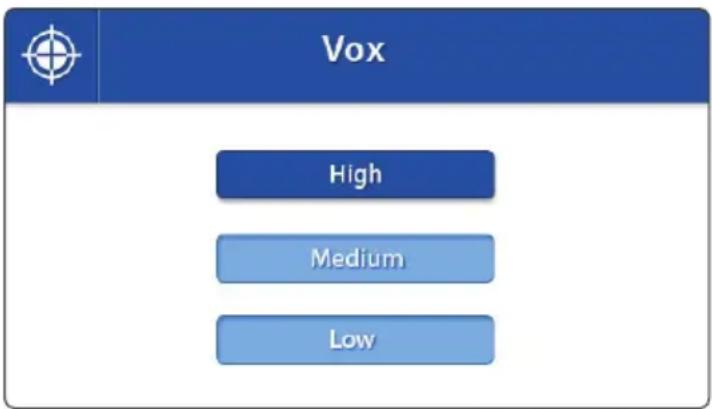

MENU>VOX

Utiliser ce menu pour régler la sensibilité de la fonction VOX (sensibilité Power Save)

Bougez la manette vers le haut ou vers le bas pour effectuer une seLECTION.
Appuyez sur la manette pour confirmer toute seLECTION.

Lorsque la sensibilité VOX est plus élevé, lessonsplusbasserontdetectés.

MENU>FILEOVERWRITE

Cette option vous permet de replacer vos videos enregistrées ultérieurement par des nouvelles videos lorsque vous microcarte SD est pleine.

Bougez la manette vers le haut ou vers le bas pour e ectuer une selection (selection en bleu foncé).
Appuyez sur la manette pour confirmer votre sélection.

ATTENTION: Lorsque le paramètre pour le remplacement des données est activé, l'icone du remplacement des données apparait sur votre écran.

COUPLAGE

Utilisez le couplage pour connecter l'appareil bêbe (caméra) avec l'appareil parents (moniteur). Vous pouvez connecter jusqu'à 4 apparèils bêbe (camères) à un seul moniteur. Il est nécessaire de coupler chaque apparéil bêbe à une chaîne différée.

1

Allumez l'appareil bébé (caméra) en restant appuyé sur la touche « ON » jusqu'à ce que la lumière LED verte apparaisse.

2

Utilisez le bouton ON / OFF pour allumer l'unité parent. Patientez jusqu'à ce que le logo Luvion disparaissé de votre écran.

3

Appuyez sur le bouton menu.

4

Bougez la manette vers la droite/gauche pour faire une selection.

Appuyez sur la manette pour ouvrir le menu CAMERA

5

Bougez la manette vers le haut/bas pour aller sur le titre « Couplage »

Appuyez sur la manette pour ouvrir le menu Couplage.

6

Bougez la manette vers le haut/bas pour selectionner la chaine de préférence.

Vous ne pouvez coupler qu'une seule chaine à uneamera.

Appuyez sur la manette pour confirmer toute la seLECTION.

7

Sur l'appareil parents apparait une minuterie.

Appuyez sur le bouton « Couplage » sur le dessous de l'appareil bébé afin de le connecter avec l'appareil parents.

Si vous envisacent des problèmes techniques liés à l'utilisation du Luvion Prestige Touch 2, il existe souvent une solution simple et rapide :

Problème Solution

L'image ne s'affi che pas sur l'écran de l'appareil parents (moniteur)	1. Contrôlez l'adaptateur secteur de l'appareil bébé (caméra). Vérifi ez si la prise est dans l'interrupteur et/ou la lumière verte est allumée. 2. Contrôlez si l'appareil parents (monitateur) est allumé. 3. Placez l'appareil bébé plus pres de l'appareil parents afn de pouvoir améliorer la connexion. 4. Vérifi ez si l'appareil parents est en mode 'audio uniquement'. (Appuyez brièvement sur le bouton 'VID OFF' pour quitter lemode 'audio uniquement'). 5. Vérifi ez si l'appareil parents est en mode 'VOX'. Allez dans le 'menu' > 'VOX' et désactiver la fonction VOX.
L'écran du monitueur s'éteint/ j'ai constamment une connexion faible/ 'Hors de portée'	1. Placez l'appareil bébé plus pres de l'appareil parents. 2. Essayez de placer les appareils loin d'objets de grande taille ou de murs afn d'améliorer la connexion. 3. Rabattez l'antenne de l'appareil parents pour une meilleure connexion. 4. Essayez à nouveau de coupler les appareils (voir chapitre COUPLAGE). Problèmes audio 1. Vérifi ez si le volume sonore n'est pas étient. Appuyez sur le bouton volume + situé sur le côte de l'appareil parents. 2. Vérifi ez s'il y a du bruit dans l'environnement de l'appareil bébé. 3. Si vous entendez un bip élevé, augmentez la distance entre l'appareil parents et l'appareil bébé.
L'image vacille 1. Essayez de rapprocher les appareils l'un de l'autre. 2. Essayez de placer les appareils loin d'objets de grande taille ou de murs afn d'améliorer la connexion. 3. Rabattez l'antenne de l'appareil parents pour une melhorie connexion.	L'image vacille 1. Essayez de rapprocher les appareils l'un de l'autre. 2. Essayez de placer les appareils loin d'objets de grande taille ou de murs afn d'améliorer la connexion. 3. Rabattez l'antenne de l'appareil parents pour une melhorie connexion.
L'appareil parents se bloque et ne réagit plus	Utilisez le bouton 'reset' situé à l'arrière de l'appareil parents pour éteindre l'appareil parents. Utilisez le bouton Marche/Arrêt pour réactiver l'appareil parents.
L'image s'affi che à l'envers	Utilisez le commutateur plafond sur le dessous de l'appareil bébé affin de corriger l'image affi chée (voir instructions apparem bésé).

SPECIFICATIONS TECHNIQUES

Spécifi cations techniques
Gamage de fréquence de réception 2.400 MHz ~ 2.483,5 MHz
Puisance de l'antenne 15 dBm Max
Sensibilité réception -81 dBm
Type de gamme de répartition FHSS 39 Châînes
Type de démodulation GSFK
Vitesse des données 4 Mbps
Portée 300 m ( ligne de visée)

Appareil bébé (camera)
Type capteur image 1/4" OV7725 Color CMOS Capteur Image
Résolution de l'image H: 640 px, V: 480 px
Fréquence d'image 20 fps
Balance des blancs Auto
Lentille 4.5 mm, F 1.5
Angle de vue 60°
IR On/Off (illumination minimum)	15-25 Lux Off, 5-15 Lux On
Type IR LED / Portée vision nocturne	850 nm / 5 m
Sortie haut-parleurs 0.5 W Max
Alimentation 5 Vdc +/- 10%
Consommation	600mA+/-20mA
Gamage de température de fonctionnement	- 10° ~ 40°
Humidité maximum	80% HR
Environnement d'utilisation	Exclusivement interieur
Dimensions	85 x 105 x 112mm
Conforme régulations	FCC/CE
Matériaux boîtier	Plastique
Type moteur	Moteur pas à pas
Angle de rotation	Haut 90° Bas 20° Gauche/droite 135°
Appareil parents (moniteur)
Taille écran LCD 7" / 17,78 cm
Résolution écran LCD H: 800 px, V: 480 px
Angle de vue H: 140°V: 110°
Alimentation 5 Vdc 2A +/- 5 %
Consommation 1.03A MAX.
Gamage de fonctionnement de température - 10°~	40°
Gamage de fonctionnement d'humidité 0% ~ 85%

·NOTE

L'utilisation à l'extérieur de la France, Italia, Russia et Ukraine n'est pas autorisée

Cet apparéil est conforme aux dispositions et aux termes spécifique qués de la Directive 1999/5/EC.

INNHOLDSFORTEGNELSE

INTRODUKSJON		82
SIKKERHETSREGLER	82
PAKKENS INNHOLD		83
EKSTRA KAMERAER	83
OVERSIKT OVER FORELDREENHET (MONITOR) 84
OVERSIKT OVER BABYENHET (KAMERA) 86
KOM I GANG		8
MENY	92
TILKOBLING	97
FEILSØKING	99
TEKNISKE SPESIFIKASJONER 100

INTRODUKSJON
