Type de produit	Testeur de batterie et d'alternateur
Marque	Powerfix
Modèle	PAWSB 12 A1
Utilisation prévue	Contrôle du niveau de charge d'une batterie 12 V et test de l'alternateur
Tension de batterie compatible	12 V
Fonctions	Test de charge de la batterie (DEL 11,5/12/12,6 V), test de l'alternateur (DEL 13,2-14,5/15,5 V)
Affichage	5 DEL : 11,5 V, 12 V, 12,6 V, 13,2-14,5 V, 15,5 V
Accessoires fournis	2 pinces de raccordement à contact rapide (rouge +, noire -), mode d'emploi
Alimentation	Aucune pile ou batterie interne ; alimenté par la batterie testée
Dimensions (approx.)	120 x 60 x 25 mm
Poids (approx.)	150 g
Matériau du boîtier	Plastique avec bandes magnétiques au dos
Couleur	Noir/rouge
Longueur des câbles	Env. 50 cm chacun
Garantie	3 ans (conformément aux conditions)
Homologation	Marque CE selon réglementation CEE
Classe de protection	III (très basse tension de sécurité)
Nettoyage	Chiffon légèrement humide, ne pas plonger dans l'eau
Mise au rebut	Conformément à la directive DEEE (2012/19/EU), ne pas jeter avec les ordures ménagères
Service après-vente	FR : 0800 919270, Email : [e-mail]

FOIRE AUX QUESTIONS - PAWSB 12 A1 POWERFIX

Comment raccorder le testeur à la batterie ?

Raccordez d'abord la pince rouge au pôle positif (+) de la batterie, puis la pince noire au pôle négatif (-). Assurez-vous de ne pas provoquer de court-circuit.

Que signifient les DEL lors du test de batterie ?

Si seule la DEL 11,5 V est allumée, la batterie est faible. Si les DEL 11,5 V et 12 V sont allumées, la batterie est à moitié chargée. Si les trois DEL (11,5/12/12,6 V) sont allumées, la batterie est pleinement chargée.

Comment tester l'alternateur avec cet appareil ?

Après avoir raccordé le testeur, démarrez le moteur et allumez tous les consommateurs (phares, radio, etc.). Augmentez brièvement le régime à 2500 tr/min. Si la DEL 13,2-14,5 V s'allume, l'alternateur fonctionne correctement. Si la DEL 15,5 V s'allume, l'alternateur ou le régulateur est défectueux.

Puis-je utiliser ce testeur sur une batterie de 6 V ou 24 V ?

Non, le testeur est conçu exclusivement pour les batteries de 12 V. Une utilisation sur d'autres tensions pourrait endommager l'appareil ou donner des résultats erronés.

Quelles précautions de sécurité dois-je prendre ?

Portez des lunettes et des gants résistants aux acides. Évitez les flammes nues et les étincelles près de la batterie. Ne saisissez les pinces que par les zones isolées. En cas de contact avec l'acide, rincez abondamment à l'eau et consultez un médecin.

Comment entretenir et nettoyer le testeur ?

Débranchez toujours la batterie avant le nettoyage. Nettoyez l'extérieur avec un chiffon légèrement humide. N'utilisez pas de produits agressifs. Ne plongez jamais l'appareil dans l'eau.

Que faire si les câbles de mesure sont endommagés ?

Les câbles ne sont pas réparables. Mettez immédiatement l'appareil au rebut et remplacez-le. Un câble endommagé présente un risque d'électrocution.

Le testeur fonctionne-t-il sans pile ?

Oui, le testeur est passif : il utilise directement la tension de la batterie testée pour allumer les DEL. Aucune pile n'est nécessaire.

Quelle est la garantie de cet appareil ?

La garantie est de 3 ans à compter de la date d'achat. Elle couvre les vices de matériel et de fabrication. Conservez le ticket de caisse comme preuve d'achat.

Puis-je utiliser le testeur sur une batterie de voiture en cours de charge ?

Il est déconseillé de tester la batterie pendant qu'elle est en charge, car la tension de charge peut fausser les résultats. Débranchez le chargeur avant d'effectuer le test.

MODE D'EMPLOI PAWSB 12 A1 POWERFIX

FR/BE Mode d'emploi Page 13

Finalité de l'appareil ..... 1 4

Accessoires fournis .... 1 4

Consignes de sécurité ..... 1 4

Tester la batterie et l'alternateur ..... 1 6

Nettoyage ....1

Mise au rebut....17

Garantie de

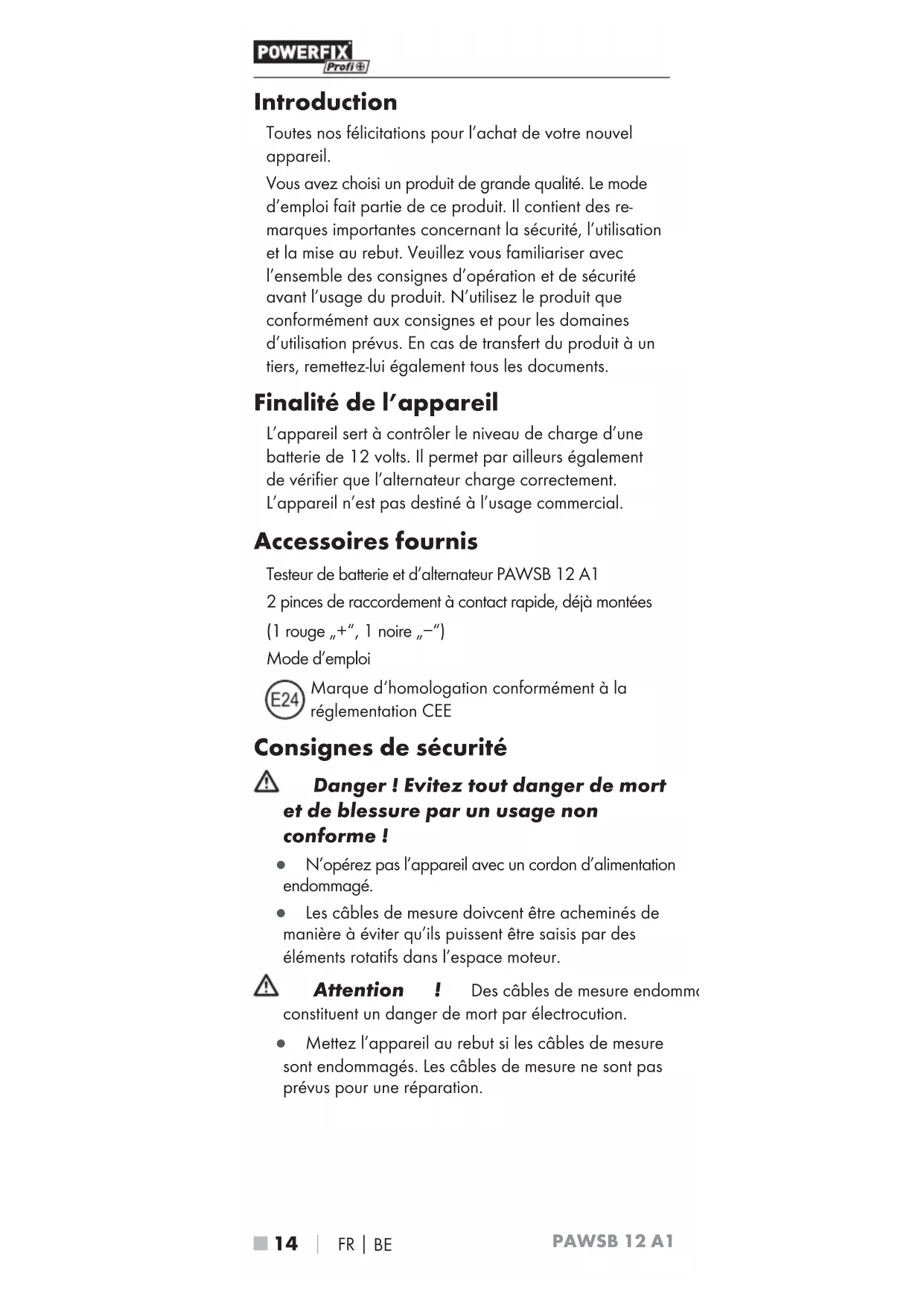

Toutes nos félicitations pour l'achat de votre nouvel appareil.

Vous avez choisi un produit de grande qualité. Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'utilisation et la mise au rebut. Veuillez vous familiariser avec l'ensemble des consignes d'opération et de sécurité avant l'usage du produit. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus. En cas de transfert du produit à un tiers, remettez-lui également tous les documents.

Finalité de l'appareil

L'appareil sert à contrôler le niveau de charge d'une batterie de 12 volts. Il permet par ailleurs également de vérifier que l'alternateur charge correctement. L'appareil n'est pas destiné à l'usage commercial.

Accessoires fournis

Testeur de batterie et d'alternateur PAWSB 12 A1

2 pinces de raccordement à contact rapide, déjà montées (1 rouge „+“, 1 noire „-“)

Mode d'emploi

E24

Marque d'homologation conformément à la réglementation CEE

Consignes de sécurité

Danger ! Evitez tout danger de mort et de blessure par un usage non conforme !

- N'opérez pas l'appareil avec un cordon d'alimentation endommagé.

- Les câbles de mesure doivent être acheminés de manière à éviter qu'ils puissent être saisis par des éléments rotatifs dans l'espace moteur.

Attention ! Des câbles de mesure endommé constituent un danger de mort par électrocution.

- Mettez l'appareil au rebut si les câbles de mesure sont endommagés. Les câbles de mesure ne sont pas prévus pour une réparation.

!

Risque d'explosion et d'incendie !

Assurez-vous que les matières explosives ou inflammables comme par ex. de l'essence ou des solvants ne puissent pas être enflammés lors de l'opération de l'appareil !

Les sources d'inflammation (par ex. un éclairage ouvert, des cigares, cigarettes allumés ou des étincelles électriques doivent être tenus éloignés des batteries de démarrage.

!

Danger de brûlure par acide

Protégez vos yeux et votre peau à l'encontre de tout risque de brûlure par acide (acide sulfurique) en cas de contact avec la batterie ! Ne regardez pas directement dans la batterie raccordée et portez des lunettes de protection, des vêtements et des gants résistants aux acides ! En cas de contact entre les yeux ou la peau et l'acide sulfurique, rincez la zone concernée du corps abondamment à l'eau claire et courante et consultez immédiatement un médecin !

- Evitez tout court-circuit électrique lorsque vous raccordez l'appareil à la batterie. Raccordez exclusivement la pince de raccordement de pôle positif au pôle positif de la batterie. Raccordez exclusivement la pince de raccordement de pôle négatif au pôle négatif de la batterie !

- Saisissez les pinces de raccordement (rouge „+“ et noire „−”) exclusive-ment aux zones isolées !

A

tention ! Evitez tout dommage atériel par un usage non conforme !

- Utilisez uniquement l'appareil avec les pièces d'origine fournies !

• Protégez les surfaces de contact de la batterie.

Raccordement

- Raccordez tout d'abord la pince de raccordement à contact rapide rouge au pôle positif (+) de la batterie.

- Raccordez ensuite la pince de raccordement à contact rapide noire au pôle négatif (−) de la batterie.

i

Pendant la mesure, l'appareil peut être fixé à la car- rosserie de la voiture grâce aux bandes magnétiques situées au dos de l'appareil.

Tester la batterie et l'alternateur

Essai de la batterie/capacité de démarrage

- Si seule la DEL de 11,5 volts est allumée, le niveau de charge de la batterie est faible. La batterie doit être rechargée.

- Si en plus, la DEL de 12 volts est allumée, la batterie n'est chargée qu'à moitié. Il est recommandé de procéder à la recharge de la batterie.

- Si la DEL de 12,6 volts est également allumée, la batterie est pleinement chargée et prête au démarrage.

⚠ Attention ! Dommages matériels !

Avant de procéder au chargement, informez-vous au sujet de la maintenance de la batterie à l'aide de son mode d'emploi !

Test d'alternateur

- Raccordez l'appareil à la batterie, conformément à ce qui est décrit sous le point «Raccordement».

- Démarrez le moteur et allumez tous les consommateurs (phares, radio, dégivreur de la vitre arrière, etc.).

- Augmentez brièvement le régime du moteur à 2500 trs/min.

- Si la DEL de 13,2 volts à 14,5 volts est allumée, cela signifie que l'alternateur ou le régulateur de tension fonctionnent bien.

- Si la DEL de 15,5 volts est allumée, l'alternateur ou le régulateur de tension est défectueux. Dans ce cas, contactez votre garagiste.

Nettoyage

Danger d'électrocution ! Débranchez

toujours la batterie avant de nettoyer l'appareil. Lors du nettoyage, ne plongez surtout jamais l'appareil dans de l'eau ou tenez-le sous de l'eau courante.

Attention ! Dommages matériels !

sez pas de produits de nettoyage agressifs ou abrasifs, car ils peuvent agresser la surface du boîtier.

- Nettoyez l'extérieur de l'appareil à l'aide d'un chiffon légèrement humidifié.

Mise au rebut

L'appareil ne doit jamais être jeté dans la poubelle domestique normale. Ce produit est soumis à la directive européenne 2012/19/EU.

Eliminez l'appareil par l'intermédiaire d'une entreprise de traitement des déchets autorisée ou via le service de recyclage de votre commune. Veuillez respecter les règlements actuellement en vigueur. En cas de doutes, contactez votre organisation de recyclage.

Procédez à une élimination des matériaux d'emballage respectueuse de l'environnement.

L'emballage de cet appareil est en carto

Garantie de

Cet appareil est garanti 3 ans à partir de la date d'achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous.

La période de garantie débute à la date de l'achat. Veuillez bien conserver le ticket de caisse d'origine. Ce document servira de preuve d'achat.

Si dans un délai de trois ans suivant la date d'achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé ou remplacé gratuitement par nos soins, selon notre choix. Cette prestation de garantie nécessite dans un délai de trois ans la présentation de l'appareil défectueux et du justificatif d'achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition.

Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l'échange du produit.

L'exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s'applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l'achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l'objet d'une facturation.

L'appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison.

La prestation de garantie est valable pour des vices de matériel et de fabrication. Cette garantie ne s'étend pas aux pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d'usure, ni aux détériorations de pièces fragiles, par ex. connecteur, accu, moules ou pièces en verre.

Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d'utilisation doivent être exactement respectées pour une utilisation conforme du produit. Des buts d'utilisation et actions qui sont déconseillés dans le manuel d'utilisation, ou dont vous êtes avertis doivent également être évités.

Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel.

La garantie est annulée en cas d'entretien incorrect et inapproprié, d'usage de la force et en cas d'intervention non réalisée par notre centre de service après-vente agréé.

Service après-vente

FR

Service France

Tel.: [phone]

E-Mail: [e-mail]

BE

Service Belgique

Veuillez tenir compte du fait que l'adresse suivante n'est pas une adresse de service après-vente.

Veuillez d'abord contacter le service mentionné.
