MANUAL DE USUARIO PAWSB 12 A1 POWERFIX

COMPROBADOR DE BATERÍA Y ALTERNADOR

Instrucciones de uso

PT

DISPOSITIVO DE TESTE DE BATERIAS E ALTERNADORES

ES Instrucciones de uso Página 31

Volumen de suministro ..... 3 2

Indicaciones de seguridad ..... 3 2

Conectar 33

Comprobar Batería y alternador ..... 3 3

Limpieza 34

Evacuación .... 34

Garantía de

Asistencia técnica ..... 3 6

Importador....36

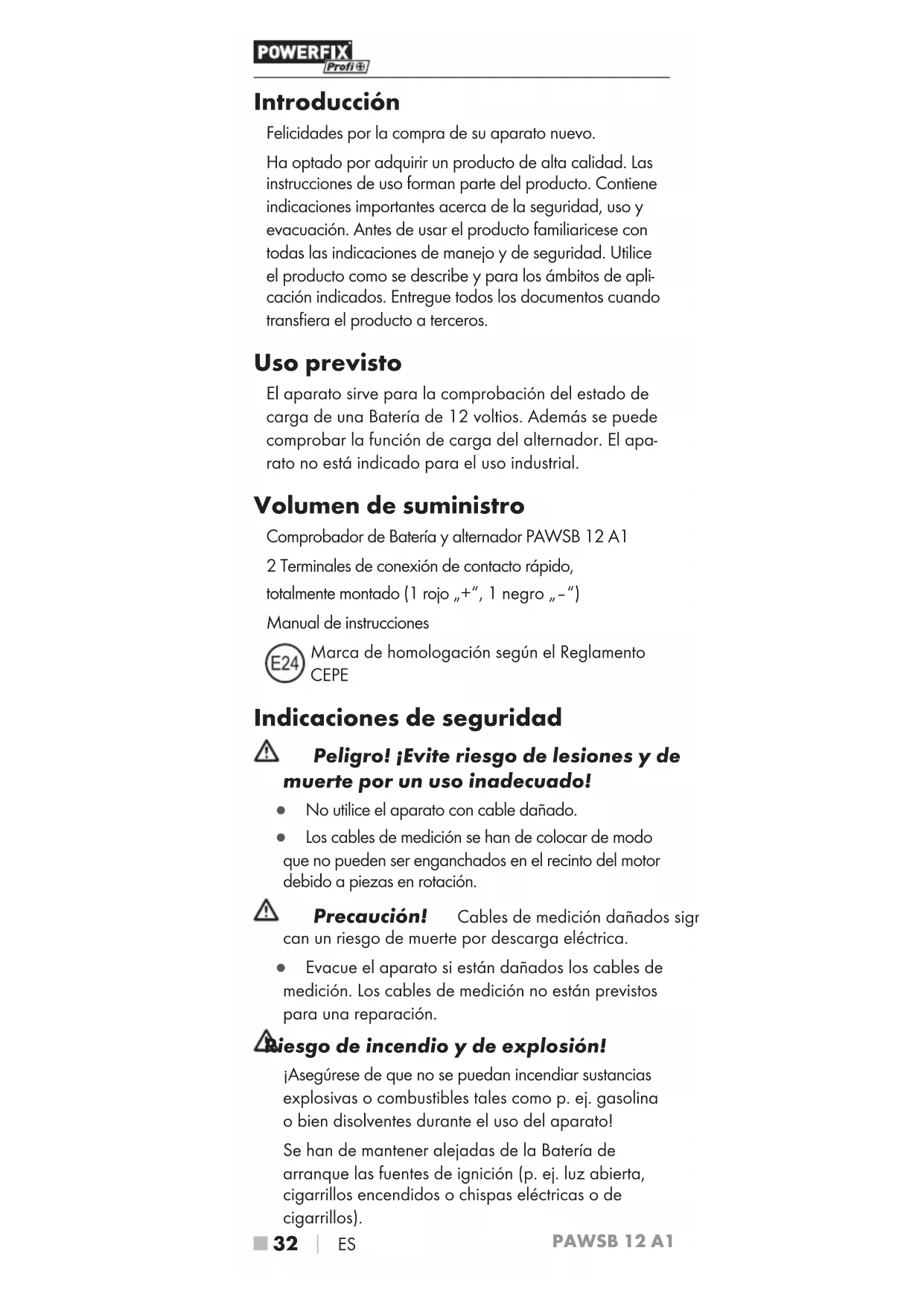

Introducción

Felicidades por la compra de su aparato nuevo.

Ha optado por adquirir un producto de alta calidad. Las instrucciones de uso forman parte del producto. Contiene indicaciones importantes acerca de la seguridad, uso y evacuación. Antes de usar el producto familiaricese con todas las indicaciones de manejo y de seguridad. Utilice el producto como se describe y para los ámbitos de aplicación indicados. Entregue todos los documentos cuando transfiera el producto a terceros.

Uso previsto

El aparato sirve para la comprobación del estado de carga de una Batería de 12 voltios. Además se puede comprobar la función de carga del alternador. El aparato no está indicado para el uso industrial.

Volumen de suministro

Comprobador de Batería y alternador PAWSB 12 A1

2 Terminales de conexión de contacto rápido, totalmente montado (1 rojo „+“, 1 negro „-“)

Manual de instrucciones

Marca de homologación según el Reglamento CEPE

Indicaciones de seguridad

Peligro! ¡Evite riesgo de lesiones y de muerte por un uso inadecuado!

• No utilice el aparato con cable dañado.
• Los cables de medición se han de colocar de modo que no pueden ser enganchados en el recinto del motor debido a piezas en rotación.

Precaución! Cables de medición dañados sign un riesgo de muerte por descarga eléctrica.

- Evacue el aparato si están dañados los cables de medición. Los cables de medición no están previstos para una reparación.

esgo de incendio y de explosión!

¡Asegúrese de que no se puedan incendiar sustancias explosivas o combustibles tales como p. ej. gasolina o bien disolventes durante el uso del aparato!

Se han de mantener alejadas de la Batería de arranque las fuentes de ignición (p. ej. luz abierta, cigarrillos encendidos o chispas eléctricas o de cigarrillos).

Peligro de abrasión!

¡Proteja los ojos y la piel contra abrasión por ácido (ácido sulfúrico) al tomar contacto con la Batería! No mire directamente sobre la Batería conectada y utilice: ¡Gafas, ropa y guantes de protección resistentes a los ácidos! ¡Si entran los ojos o la piel en contacto con el ácido sulfúrico, deberá lavar bien las partes del cuerpo afectadas con suficiente agua corriente e ir de inmediato a un médico!

• Evite un cortocircuito eléctrico al conectar el aparato a la Batería. Conecte el borne de conexión del polo positivo exclusivamente al polo positivo de la Batería. Conecte el borne de conexión del polo negativo exclusivamente al polo negativo de la Batería.
• ¡Toque los bornes de conexión ( rojo „+“ y negro „-“) exclusivamente en la zona aislada!

Atención! ¡Evite daños materiales por un uso inadecuado!

• ¡Utilice el aparato sólo con las piezas originales suministradas!
  • Proteja las superficies de contacto de la Batería.

Conectar

• Conecte primero el borne de conexión de contacto rápido rojo al polo positivo (+) de la Batería.
• Conecte a continuación el borne de conexión de contacto rápido negro al polo negativo (-) de la Batería.

Con la banda magnética del lado posterior del aparato se puede fijar el aparato a la carrocería del vehículo durante la medición.

Comprobar Batería y alternador

Prueba de Batería/capacidad de arranque

• Si se ilumina sólo el LED de 11,5 voltios, es indicio de que el estado de carga de la Batería es débil. La Batería se ha de recargar.
• Si se ilumina además el LED de 12 voltios, es indicio de que la Batería esta cargada a la mitad. Se acon-seja recargar la Batería.
• Si se ilumina también el LED de 12,6 voltios, es indicio de que la Batería esta a plena carga y apta para el arranque.

Atención! ¡Daños materiales! ¡Antes

de comenzar con la carga de la Batería, informese acerca del mantenimiento de la Batería consultando las instrucciones de uso correspon-dientes!

Prueba del alternador

• Conecte el aparato a la Batería conforme a lo descrito bajo „Conectar”.
• Arranque el motor y conecte todos los consumidores (Faro, Radio, calefacción de la luneta trasera, etc.).
• Aumente en los vehículos más nuevos brevemente las revoluciones del motor hasta 2500 r.p.m.
• Si se ilumina el LED de 13,2 voltios hasta 14,5 voltios, es indicio de que el alternador o bien regulador de tensión está correcto.
• Si se ilumina el LED de 15,5 voltios es indicio de que el alternador o bien el regulador de tensión está defectuoso. Pongase en tal caso en contacto con un taller de reparación de vehículos.

Limpieza

Peligro por descarga eléctrica! Antes

de limpiar el aparato, separe la conexión con la Batería. Durante la limpieza no deberá en ningún caso sumergir el aparato en agua o mantenerlo bajo un grifo de agua corriente.

ención!¡Dañosmateriales!No utilice

productos de limpieza agresivos o abrasivos, ya que podrían dañar la superficie de la carcasa.

- RLimpie el aparato externamente mediante un paño ligeramente húmedo.

Evacuación

En ningún caso deberá tirar el aparato a la basura doméstica. Este producto está sometido a la directiva europea 2012/19/EU.

Elimine el aparato a través de una empresa de evacuación de basuras autorizada o por medio del centro de evacuación de basuras municipal.

Tenga en cuenta las normativas actuales en vigor. En caso de duda póngase en contacto con el centro de evacuación de basuras.

El material de embalaje debe desecharse de forma respetuosa con el medio ambiente.

El embalaje de este aparato es de cartón.

Garantía de Kompernass Handels GmbH

Estimado cliente:

Este aparato cuenta con una garantía de 3 años a partir de la fecha de compra. Si se detectan defectos en el producto, puede ejercer sus derechos legales frente al vendedor. Estos derechos legales no se ven limitados por la garantía descrita a continuación.

El plazo de la garantía comienza con la fecha de compra. Guarde bien el comprobante de caja original, ya que lo necesitará como justificante de compra.

Si dentro de un periodo de tres años a partir de la fecha de compra de este producto se detecta un defecto en su material o un error de fabricación, asumiremos la reparación o sustitución gratuita del producto a nuestra elección. La prestación de la garantía requiere la presentación del aparato defectuoso y del comprobante de caja, así como una breve descripción por escrito del defecto detectado y de las circunstancias en las que se haya producido dicho defecto, dentro del plazo de tres años.

Si el defecto está cubierto por nuestra garantía, le de- volveremos el producto reparado o le suministraremos uno nuevo. La reparación o sustitución del producto no supone el inicio de un nuevo periodo de garantía.

La duración de la garantía no se prolonga por hacer uso de ella. Este principio también se aplica a las piezas sustituidas y reparadas. Si después de la compra del aparato, se detecta la existencia de daños o de defectos al desembalarlo, deben notificarse de inmediato. Cualquier reparación que se realice una vez finalizado el plazo de garantía estará sujeta a costes.

El aparato se ha fabricado cuidadosamente según estándares elevados de calidad y se ha examinado en profundidad antes de su entrega.

La prestación de la garantía solo rige para defectos en los materiales o errores de fabricación. Esta garantía no cubre las piezas del producto normalmente sometidas al desgaste y que, en consecuencia, puedan considerarse piezas de desgaste ni los daños producidos en los componentes frágiles, p. ej., interruptores, baterías, moldes de horno o piezas de vidrio.

Se anulará la garantía si el producto se daña o no se utiliza o mantiene correctamente. Para utilizar correctamente el producto, deben observarse todas las indicaciones especificadas en las instrucciones de uso. Debe evitarse cualquier uso y manejo que esté desaconsejado o frente al que se advierta en las instrucciones de uso.

El producto está previsto exclusivamente para su uso privado y no para su uso comercial. En caso de manipulación indebida e incorrecta, uso de la fuerza y apertura del aparato por personas ajenas a nuestros centros de asistencia técnica autorizados, la garantía perderá su validez.

Asistencia técnica

ES Servicio España

Tel.: [phone] (0,08 EUR/Min. + 0,11 EUR/ llamada (tarifa normal)) (0,05 EUR/Min. + 0,11 EUR/ llamada (tarifa reducida)) E-Mail: [e-mail]

IAN 292905

Importador

Tenga en cuenta que la dirección siguiente no es una dirección de asistencia técnica. Póngase primero en contacto con el centro de asistencia técnica especificado.
