Producttype	Accu- en dynamotester
Merk	Powerfix
Model	PAWSB 12 A1
Beoogd gebruik	Controleren van het laadniveau van een 12 V accu en testen van de dynamo
Compatibele accuspanning	12 V
Functies	Acculaadtest (LED 11,5/12/12,6 V), dynamotest (LED 13,2-14,5/15,5 V)
Weergave	5 LED's: 11,5 V, 12 V, 12,6 V, 13,2-14,5 V, 15,5 V
Meegeleverde accessoires	2 quick-connect aansluitklemmen (rood +, zwart -), gebruiksaanwijzing
Voeding	Geen interne batterij of accu; wordt gevoed door de geteste accu
Afmetingen (ca.)	120 x 60 x 25 mm
Gewicht (ca.)	150 g
Materiaal behuizing	Kunststof met magnetische strips aan de achterkant
Kleur	Zwart/rood
Kabellengte	Ca. 50 cm elk
Garantie	3 jaar (volgens de voorwaarden)
Goedkeuring	CE-markering volgens EEG-regelgeving
Beschermingsklasse	III (zeer lage veiligheidsspanning)
Reiniging	Licht vochtige doek, niet onderdompelen in water
Afvoer	Volgens de AEEA-richtlijn (2012/19/EU), niet bij het huishoudelijk afval gooien
Klantenservice	FR: 0800 919270, e-mail: [e-mail]

Veelgestelde vragen - PAWSB 12 A1 POWERFIX

Hoe sluit ik de tester aan op de accu?

Sluit eerst de rode klem aan op de positieve pool (+) van de accu, dan de zwarte klem op de negatieve pool (-). Zorg dat u geen kortsluiting veroorzaakt.

Wat betekenen de LED's tijdens de accutest?

Als alleen de 11,5 V LED brandt, is de accu leeg. Als de 11,5 V en 12 V LED's branden, is de accu halfvol. Als alle drie LED's (11,5/12/12,6 V) branden, is de accu volledig opgeladen.

Hoe test ik de dynamo met dit apparaat?

Nadat u de tester hebt aangesloten, start u de motor en schakelt u alle verbruikers in (koplampen, radio, enz.). Verhoog het toerental kort tot 2500 rpm. Als de 13,2-14,5 V LED brandt, werkt de dynamo correct. Als de 15,5 V LED brandt, is de dynamo of de regelaar defect.

Kan ik deze tester gebruiken op een 6 V of 24 V accu?

Nee, de tester is uitsluitend ontworpen voor 12 V accu's. Gebruik op andere spanningen kan het apparaat beschadigen of onjuiste resultaten geven.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril en zuurbestendige handschoenen. Vermijd open vuur en vonken in de buurt van de accu. Pak de klemmen alleen bij de geïsoleerde delen vast. Bij contact met zuur, overvloedig met water spoelen en een arts raadplegen.

Hoe onderhoud en reinig ik de tester?

Koppel altijd de accu los voor het reinigen. Reinig de buitenkant met een licht vochtige doek. Gebruik geen agressieve schoonmaakmiddelen. Dompel het apparaat nooit onder in water.

Wat moet ik doen als de meerkabels beschadigd zijn?

De kabels zijn niet repareerbaar. Voer het apparaat onmiddellijk af en vervang het. Een beschadigde kabel levert gevaar op voor elektrische schokken.

Werkt de tester zonder batterij?

Ja, de tester is passief: hij gebruikt direct de spanning van de geteste accu om de LED's te laten branden. Er is geen batterij nodig.

Wat is de garantie op dit apparaat?

De garantie is 3 jaar vanaf de aankoopdatum. Deze dekt materiaal- en fabricagefouten. Bewaar het kassabon als aankoopbewijs.

Kan ik de tester gebruiken op een auto-accu die wordt opgeladen?

Het wordt afgeraden om de accu te testen terwijl deze wordt opgeladen, omdat de laadspanning de resultaten kan verstoren. Koppel de lader los voordat u de test uitvoert.

GEBRUIKSAANWIJZING PAWSB 12 A1 POWERFIX

NL/BE Gebruiksaanwijzing Pagina 19

Inhoud van de verpakking ..... 20

Veiligheidsvoorschriften ..... 20

Aansluiten 21

Accu en dynamo testen ..... 2 1

Reinigen 22

Milieurichtlijnen 2 2

Garantie van

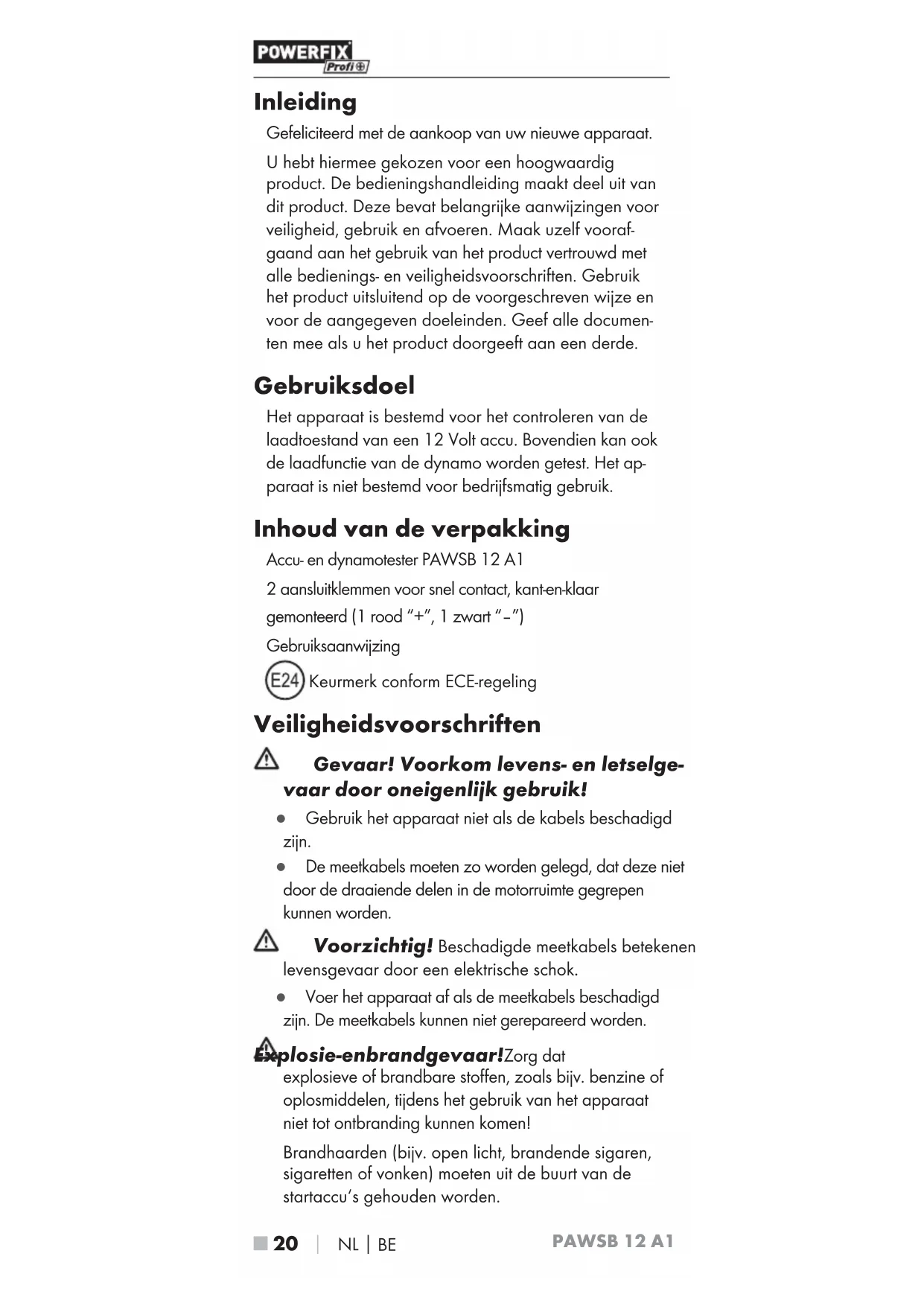

Gefeliciteerd met de aankoop van uw nieuwe apparaat.

U hebt hiermee gekozen voor een hoogwaardig product. De bedieningshandleiding maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoeren. Maak uzelf voorafgaand aan het gebruik van het product vertrouwd met alle bedienings- en veiligheidsvoorschriften. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde.

Gebruiksdoel

Het apparaat is bestemd voor het controleren van de laadtoestand van een 12 Volt accu. Bovendien kan ook de laadfunctie van de dynamo worden getest. Het apparaat is niet bestemd voor bedrijfsmatig gebruik.

Inhoud van de verpakking

Accu- en dynamotester PAWSB 12 A1

2 aansluitklemmen voor snel contact, kant-en-klaar gemonteerd (1 rood "+" 1 zwart "-" )

Gebruiksaanwijzing

E24 Keurmerk conform ECE-regeling

Veiligheidsvoorschriften

Gevaar! Voorkom levens- en letselge- vaar door oneigenlijk gebruik!

- Gebruik het apparaat niet als de kabels beschadigd zijn.

- De meetkabels moeten zo worden gelegd, dat deze niet door de draaiende delen in de motorruimte gegrepen kunnen worden.

Voorzichtig! Beschadigde meetkabels betekenen levensgevaar door een elektrische schok.

- Voer het apparaat af als de meetkabels beschadigd zijn. De meetkabels kunnen niet gerepareerd worden.

plosie-enbrandgevaar!Zorg dat explosieve of brandbare stoffen, zoals bijv. benzine of oplosmiddelen, tijdens het gebruik van het apparaat niet tot ontbranding kunnen komen!

Brandhaarden (bijv. open licht, brandende sigaren, sigaretten of vonken) moeten uit de buurt van de startaccu's gehouden worden.

Letselgevaar door bijtende chemicaliën!

Bescherm uw ogen en huid tegen bijtende zuren (zwavelzuur) in het contact met de accu! Kijk niet rechtstreeks naar de aangesloten accu en gebruik: veiligheidsbril, -kleding en -schoenen die bestand zijn tegen zuren! Wanneer uw ogen of huid in aanraking zijn gekomen met het zwavelzuur, spoelt u het betroffen lichaamsdeel af met veel stromend, helder water en raadpleegt u onmiddellijk een dokter!

- Voorkom elektrische kortsluiting bij aansluiting van het apparaat op de accu. Sluit de pluspool-aansluitklem uitsluitend op de pluspool van de accu aan. Sluit de minpool-aansluitklem uitsluitend op de minpool van de accu aan!

- Raak de aansluitklemmen (rood "+" en zwart "-" uitsluitend aan bij het geïsoleerde gedeelte!

Attentie! Voorkom materiële schade door oneigenlijk gebruik!

- Gebruik het apparaat alleen met de geleverde originele onderdelen!

- Bescherm de contactvlakken van de accu.

Aansluiten

- Sluit eerst de rode snel-contact-aansluitklem aan op de pluspool (+) van de accu.

- Sluit dan de zwarte snel-contact-aansluitklem op de minpool (-) van de accu aan.

Het apparaat kan door middel van de magneetstrook op de achterzijde van het apparaat tijdens de meting bevestigd worden op de carrosserie van het voertuig.

Accu en dynamo testen

Accu-test / Startvermogen

- Als alleen de 11,5 Volt-LED brandt, dan is de laad-toestand van de accu zwak. De accu moet verder opgeladen worden.

- Brandt bovendien de 12 Volt-LED, dan is de accu voor de helft opgeladen. Het is raadzaam om de accu verder op te laden.

- Brandt ook de 12,6 Volt-LED, dan is de accu volledig opgeladen en bereid om de starten.

Attentie! Materiële schade! Vóór het opladen informatie inwinnen over het onderhoud van de accu aan de hand van de gebruiksaanwijzing ervan!

Dynamo-test

• Sluit het apparaat aan op de accu, zoals beschreven onder "Aansluiten".
• Start de motor en zet alle verbruikers (schijnwerpers, radio, achterruitverwarming, etc.) aan.
  • Verhoog het toerental kortstondig naar 2500 rpm.
• Als de 13,2 Volt tot 14,5 Volt-LED brandt, dan is de dynamo, resp. de spanningsregelaar, in orde.
• Brandt de 15,5 Volt-LED, dan is de dynamo, resp. de spanningsregelaar, defect. Neem in dit geval contact op met uw auto-dealer.

Reinigen

Gevaar voor elektrische schok! Altijd de verbinding met de accu loskoppelen voordat u het apparaat reinigt. Dompel het apparaat bij het schoonmaken in geen geval onder in water en houd het niet onder stromend water.

Attentie! Materiële schade! Gebruik geen agressieve of schurende schoonmaakmiddelen, omdat deze het oppervlak van de behuizing kunnen aantasten.

- Maak het apparaat aan de buitenzijde schoon met een licht vochtige doek.

Milieurichtlijnen

Deponeer het apparaat in geen geval bij het normale huisvuil. Voor dit product geldt de Europese richtlijn 2012/19/EU.

Voer het toestel af via een erkend afvalverwerkingsbedrijf of via uw gemeentereiniging.

Neem de momenteel geldende voorschriften in acht.

Neem in geval van twijfel contact op met de gemeentelijke reinigingsdienst.

Voer alle verpakkingsmateria- len op een milieuvriendelijke manier af.

De verpakking van dit apparaat bestaat uit karton.

Garantie van Kompernaß Handels GmbH

Geachte klant,

U hebt op dit apparaat 3 jaar garantie vanaf de aan- koopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het pro- duct. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.

De garantieperiode geldt vanaf de datum van aan- koop. Bewaar de originele kassabon. U hebt de bon nodig als bewijs van aankoop.

Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons - naar onze keuze - voor u kosteloos gerepareerd of vervangen. Voorwaarde voor deze garantie is dat binnen de termijn van drie jaar het defecte apparaat en het aankoopbewijs (kassabon) worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden.

Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode.

De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die blootstaan aan normale slijtage en derhalve als aan slijtage onderhevige onderdelen kunnen worden aangemerkt, of voor beschadigingen aan breekbare onderdelen, bijv. schakelaars, accu's, bakvormen of onderdelen die van glas zijn gemaakt.

Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.
