PAWSB 12 A1 - Generátor POWERFIX - Bezplatný návod k obsluze

Typ produktu	Tester baterie a alternátoru
Značka	Powerfix
Model	PAWSB 12 A1
Určené použití	Kontrola úrovně nabití 12V baterie a test alternátoru
Kompatibilní napětí baterie	12 V
Funkce	Test nabití baterie (LED 11,5/12/12,6 V), test alternátoru (LED 13,2-14,5/15,5 V)
Displej	5 LED: 11,5 V, 12 V, 12,6 V, 13,2-14,5 V, 15,5 V
Dodávané příslušenství	2 rychloupínací svorky (červená +, černá -), návod k použití
Napájení	Žádná vnitřní baterie; napájeno testovanou baterií
Rozměry (přibližně)	120 x 60 x 25 mm
Hmotnost (přibližně)	150 g
Materiál pouzdra	Plast s magnetickými pásky na zadní straně
Barva	Černá/červená
Délka kabelů	Přibližně 50 cm každý
Záruka	3 roky (v souladu s podmínkami)
Schválení	Označení CE podle předpisů EHS
Třída ochrany	III (velmi nízké bezpečné napětí)
Čištění	Mírně navlhčený hadřík, neponořovat do vody
Likvidace	V souladu se směrnicí OEEZ (2012/19/EU), nevyhazovat s domovním odpadem
Zákaznický servis	FR: 0800 919270, Email: [e-mail]

Často kladené otázky - PAWSB 12 A1 POWERFIX

Jak připojit tester k baterii?

Nejprve připojte červenou svorku ke kladnému pólu (+) baterie, poté černou svorku k zápornému pólu (-). Ujistěte se, že nezpůsobíte zkrat.

Co znamenají LED při testu baterie?

Pokud svítí pouze LED 11,5 V, baterie je slabá. Pokud svítí LED 11,5 V a 12 V, baterie je nabitá z poloviny. Pokud svítí všechny tři LED (11,5/12/12,6 V), baterie je plně nabitá.

Jak otestovat alternátor tímto přístrojem?

Po připojení testeru nastartujte motor a zapněte všechny spotřebiče (světlomety, rádio atd.). Krátce zvyšte otáčky na 2500 ot./min. Pokud se rozsvítí LED 13,2-14,5 V, alternátor funguje správně. Pokud se rozsvítí LED 15,5 V, alternátor nebo regulátor je vadný.

Mohu tento tester použít na 6V nebo 24V baterii?

Ne, tester je určen výhradně pro 12V baterie. Použití na jiná napětí by mohlo poškodit zařízení nebo poskytnout chybné výsledky.

Jaká bezpečnostní opatření mám dodržovat?

Používejte ochranné brýle a rukavice odolné vůči kyselinám. Vyhýbejte se otevřenému ohni a jiskrám v blízkosti baterie. Svorky uchopujte pouze za izolované části. Při kontaktu s kyselinou opláchněte velkým množstvím vody a vyhledejte lékaře.

Jak udržovat a čistit tester?

Před čištěním vždy odpojte baterii. Vnější povrch čistěte mírně navlhčeným hadříkem. Nepoužívejte agresivní prostředky. Zařízení nikdy neponořujte do vody.

Co dělat, pokud jsou měřicí kabely poškozené?

Kabely nejsou opravitelné. Zařízení okamžitě zlikvidujte a vyměňte. Poškozený kabel představuje riziko úrazu elektrickým proudem.

Funguje tester bez baterie?

Ano, tester je pasivní: přímo využívá napětí testované baterie k rozsvícení LED. Není potřeba žádná baterie.

Jaká je záruka na toto zařízení?

Záruka je 3 roky od data nákupu. Kryje vady materiálu a zpracování. Uschovejte si účtenku jako doklad o koupi.

Mohu tester použít na nabíjející se autobaterii?

Nedoporučuje se testovat baterii během nabíjení, protože nabíjecí napětí může zkreslit výsledky. Před testem odpojte nabíječku.

NÁVOD K OBSLUZE PAWSB 12 A1 POWERFIX

CZ Návod k obsluze Strana 25

Účel použití ..... 26

Obsah dodávky 26

Bezpečnost....26

Připojení....27

Vyzkoušení baterie a dynama .....27

Čištění 28

Likvidace 28

Záruka společnosti

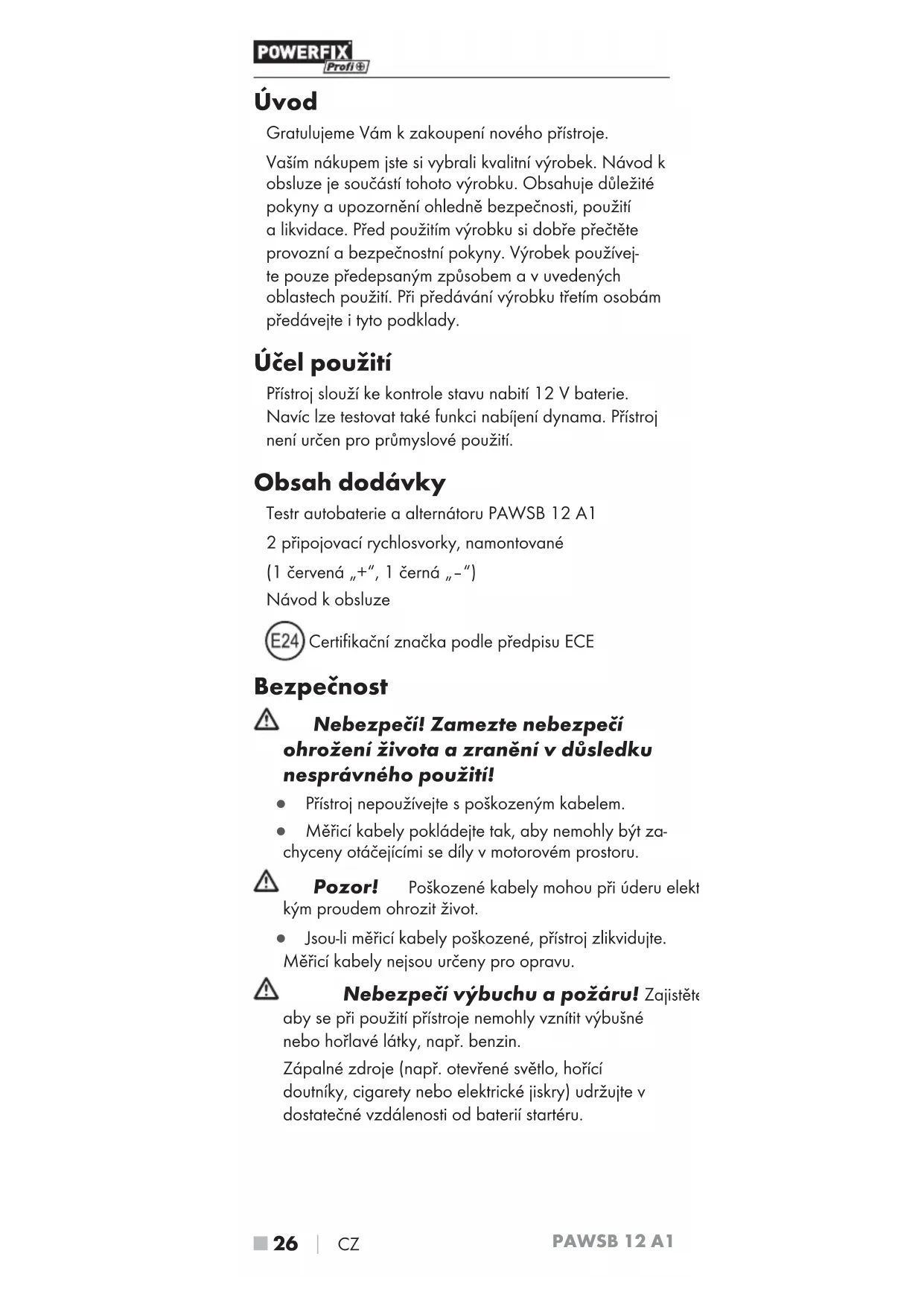

Vaším nákupem jste si vybrali kvalitní výrobek. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny a upozornění ohledně bezpečnosti, použití a likvidace. Před použitím výrobku si dobře přečtěte provozní a bezpečnostní pokyny. Výrobek používejte pouze předepsaným způsobem a v uvedených oblastech použití. Při předávání výrobku třetím osobám předávejte i tyto podklady.

Účel použití

Přístroj slouží ke kontrole stavu nabití 12 V baterie. Navíc lze testovat také funkci nabíjení dynama. Přístroj není určen pro průmyslové použití.

Obsah dodávky

Testr autobaterie a alternátoru PAWSB 12 A1

2 připojovací rychlosvorky, namontované

(1 červená „+“, 1 černá „-“)

Návod k obsluze

E24

Certifikační značka podle předpisu ECE

Bezpečnost

!

Nebezpečí! Zamezte nebezpečí ohrožení života a zranění v důsledku nesprávného použití!

- Přístroj nepoužívejte s poškozeným kabelem.

- Měřicí kabely pokládejte tak, aby nemohly být zachyceny otáčejícími se díly v motorovém prostoru.

!

Pozor! Poškozené kabely mohou při úderu elekt kým proudem ohrozit život.

- Jsou-li měřicí kabely poškozené, přístroj zlikvidujte. Měřicí kabely nejsou určeny pro opravu.

!

Nebezpečí výbuchu a požáru! Zajistěte

aby se při použití přístroje nemohly vznítit výbušné nebo hořlavé látky, např. benzin.

Zápalné zdroje (např. otevřené světlo, hořící doutníky, cigarette nebo elektrické jiskry) udržujte v dostatečné vzdálenosti od baterií startéru.

Nebezpečí poleptání!

Chraňte si oči a kůži před poleptáním kyselinou (sírovou) při kontaktu s baterií! Nedívejte se přímo na připojenou baterii a používejte: kyselinovzdorné ochranné brýle, oděv a rukavice! Jsou-li oči nebo kůže zasaženy kyselinou sírovou, vyplachujte postiženou část těla velkým množstvím čisté, tekoucí vody a okamžitě vyhledejte lékaře!

• Vyhněte se elektrickému zkratu při připojování přístroje k baterii. Kladnou připojovací svorku připojujte výhradně ke kladnému pólu baterie. Zápornou připojovací svorku připojujte výhradně k zápornému pólu baterie.
• Připojovacích svorek (červená „+“ a černá „-“) se dotýkejte výhradně v izolované části!

Pozor! Vyhněte se hmotným škodám způsobeným neodborným použitím!

• Používejte přístroj jen s dodanými originálními díly!
  • Chraňte kontaktní plochy baterie.

Připojení

• Nejprve připojte připojovací rychlosvorku ke kladnému pólu (+) baterie.
• Potom připojte černou připojovací rychlosvorku k zápornému pólu (-) baterie.

Pomocí magnetického proužku na zadní straně přístroje můžete přístroj při měření připevnit na karoserii vozidla.

Vyzkoušení baterie a dynama

Test baterie/schopnost baterie nastartovat

• Svítí-li jen 11,5V LED dioda, jsou baterie slabé. Baterie se musí dobít.
• Svítí-li navíc 12V LED dioda, je baterie zpola nabitá. Doporučuje se baterii dobít.
• Pokud svítí i 12,6V LED dioda, je baterie plně nabitá a schopná nastartovat vozidlo.

Pozor! Věcné škody!

Před nabíjením se v návodu k obsluze informujte o údržbě baterie!

Test dynama

• Přístroj připojte k baterii, jak je popsáno v části „Připojení“.
• Spustte motor a zapněte všechny spotřebiče (reflektory, rádio, vyhřívání zadního skla apod.).
• U novějších vozidel zvyšte krátce otáčky motoru až na 2500 ot./min.
• Svítí-li 13,2V až 14,5V LED dioda, je dynamo, resp. regulátor napětí v pořádku.
• Svítí-li 15,5V LED dioda, je dynamo, resp. regulátor napětí vadný. V tomto případě se spojte s Vaším autoservisem.

Čištění

⚠️Nebezpečí úrazu elektrickým

proudem! Než začnete přístroj čistit, vždy jej odpojte od baterie. Při čištění v žádném případě nenamáčejte přístroj do vody ani jej nedržte pod tekoucí vodou.

⚠ Pozor! Věcné škody! Nepoužívejte silné nebo abrazivní čisticí prostředky, protože by tyto mohly poškodit povrch.

- Čistěte přístroj zvenku mírně navlhčeným hadříkem.

Likvidace

V žádném případě nevyhazujte přístroj do běžného domovního odpadu. Tento výrobek musí plnit ustanovení evropské směrnice 2012/19/EU.

Zlikvidujte přístroj prostřednictvím firmy na likvidaci s příslušným povolením nebo zařízení na likvidaci komunálního odpadu.

Dodržujte aktuální platné předpisy. V případě po- chybností kontaktujte příslušnou firmu, která se zabývá likvidací odpadu.

Veškeré obalové materiály nechte zlikvidovat v souladu s ekologickými předpisy.

Obal tohoto přístroje je vyroben z lepenky.

Záruka společnosti Kompernass Handels GmbH

Vážená zákaznice, vážený zákazníku,

na tento přístroj získáváte záruku v trvání 3 let od data zakoupení. V případě závad tohoto výrobku máte zákonná práva vůči prodejci výrobku. Tato zákonná práva nejsou omezena naší níže uvedenou zárukou.

Záruční doba začíná plynout dnem nákupu. Dobře uschovejte originál pokladního lístku. Tento doklad je potřebný jako důkaz o koupi.

Pokud do tří let od data zakoupení tohoto výrobku dojde k vadě materiálu nebo vý robní závadě, pak Vám podle našeho uvážení výrobek zdarma opravíme nebo vyměníme. Předpokladem této záruky je, že bude během třileté lhůty předložen vadný přístroj a doklad o koupi (pokladní lístek) a stručně se popíše v čem závada spočívá a kdy se vyskytla.

Vztahuje-li se na závadu naše záruka, obdržíte zpět bud' opravený nebo nový produkt. Opravou nebo výměnou výrobku nezačne plynout nová záruční doba.

Záručním plněním se záruční doba neprodlužuje. To platí i pro vyměněné a opravené součásti. Poškození nebo vady vyskytující se případně již při nákupu se musí oznámit ihned po vybalení. Po uplynutí záruční doby podléhají veškeré opravy zpoplatnění.

Přístroj byl vyroben pečlivě podle přísných směrníc kvality a před expedicí byl svědomitě vyzkoušen.

Záruka se vztahuje na materiálové nebo výrobní vady. Tato záruka se nevztahuje na součásti produktu, které jsou vystaveny normálnímu opotřebení, a proto je lze považovat za opotřebovatelné díly nebo za poškození křehkých součástí jako jsou např. spínače, akumulátory, formy na pečení nebo části, které jsou vyrobeny ze skla.

Tato záruka zaniká, pokud je výrobek poškozen, nebyl řádně používán nebo udržován. Pro zajištění správného používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu k obsluze. Účelům použití a úkonům, které se v návodu k obsluze nedoporučují nebo se před nimi varuje, je třeba se bezpodmínečně vyhnout.

Výrobek je určen pouze pro soukromé účely a ne pro komerční použití. Při nesprávném a neodborném používání, při použití násilí a při zásazích, které nebyly provedeny našimi autorizovanými servisními provozovnami, záruční nároky zanikají.

Servis

CZ Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 292905

Dovozce

Dbejte prosím na to, že následující adresa není adresou servisu. Kontaktujte nejprve uvedený servis.
