BEDIENUNGSANLEITUNG PAWSB 12 A1 POWERFIX

BATTERIE- UND LICHTMASCHINENTESTER Bedienungsanleitung

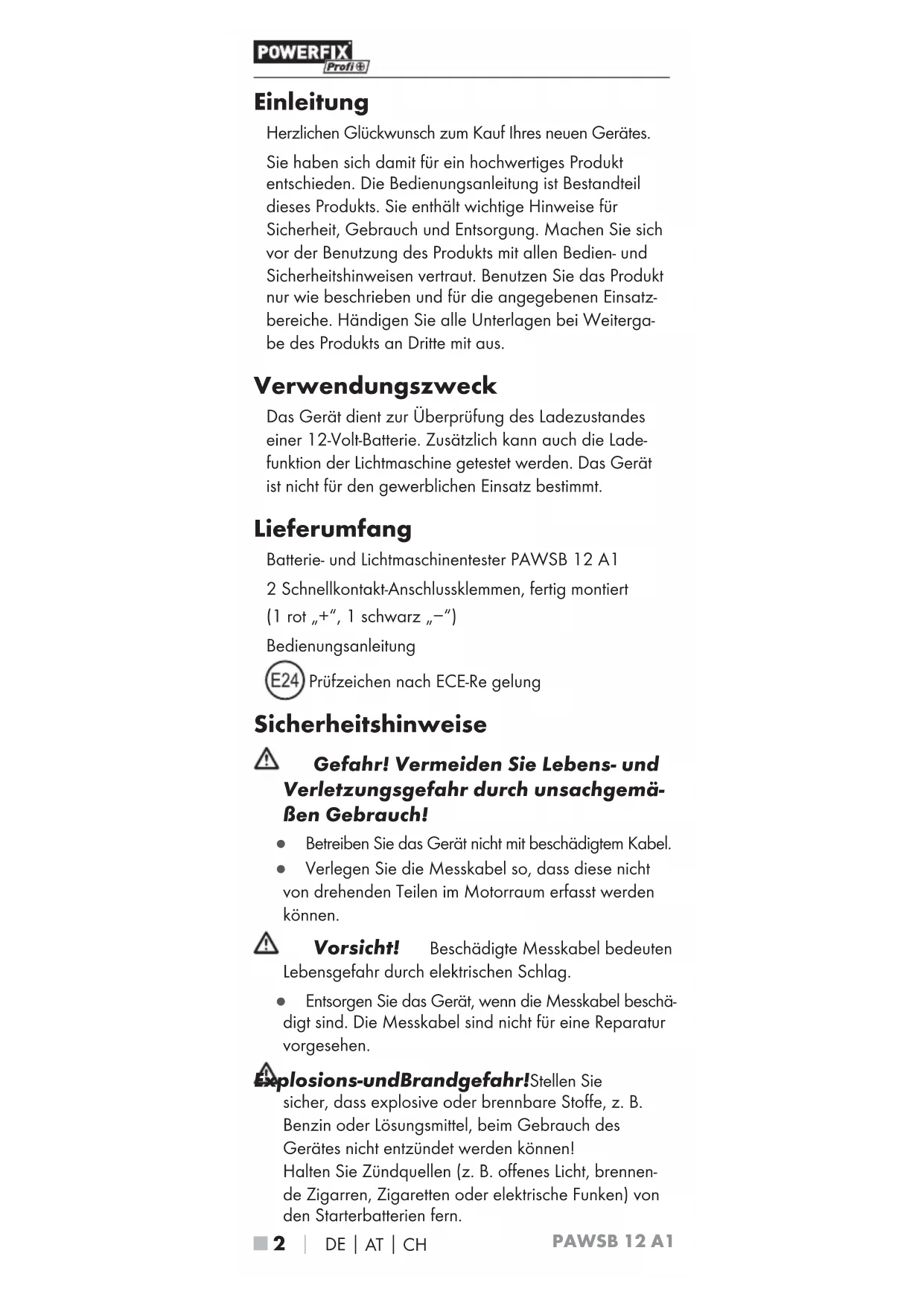

Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatz- bereiche. Händigen Sie alle Unterlagen bei Weiterga- be des Produkts an Dritte mit aus. Verwendungszweck Das Gerät dient zur Überprüfung des Ladezustandes einer 12-Volt-Batterie. Zusätzlich kann auch die Lade- funktion der Lichtmaschine getestet werden. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Lieferumfang Batterie- und Lichtmaschinentester PAWSB 12 A1 2 Schnellkontakt-Anschlussklemmen, fertig montiert (1 rot „+“, 1 schwarz „−“) Bedienungsanleitung Prüfzeichen nach ECE-Re gelung Sicherheitshinweise Gefahr! Vermeiden Sie Lebens- und Verletzungsgefahr durch unsachgemä- ßen Gebrauch! Ɣ Betreiben Sie das Gerät nicht mit beschädigtem Kabel. Ɣ Verlegen Sie die Messkabel so, dass diese nicht von drehenden Teilen im Motorraum erfasst werden können. Vorsicht! Beschädigte Messkabel bedeuten Lebensgefahr durch elektrischen Schlag. Ɣ Entsorgen Sie das Gerät, wenn die Messkabel beschä- digt sind. Die Messkabel sind nicht für eine Reparatur vorgesehen. Explosions- und Brandgefahr! Stellen Sie sicher, dass explosive oder brennbare Stoffe, z. B. Benzin oder Lösungsmittel, beim Gebrauch des Gerätes nicht entzündet werden können! Halten Sie Zündquellen (z. B. offenes Licht, brennen- de Zigarren, Zigaretten oder elektrische Funken) von den Starterbatterien fern.PAWSB 12 A1

 3 ■ Verätzungsgefahr! Schützen Sie Ihre Augen und Haut vor Verätzung durch Säure (Schwefelsäure) beim Kontakt mit der Batterie! Wenden Sie den Blick nicht direkt auf die angeschlossene Batterie und verwenden Sie eine säurefeste Schutzbrille, -bekleidung und -handschuhe! Wenn Augen oder Haut mit der Schwefelsäure in Kontakt geraten sind, spülen Sie die betroffene Körperregion mit viel fließendem, klarem Wasser ab und suchen Sie umgehend einen Arzt auf! Ɣ Vermeiden Sie einen elektrischen Kurzschluss beim Anschluss des Gerätes an die Batterie. Schließen Sie die Pluspol-Anschlussklemme ausschließlich an den Pluspol der Batterie an. Schließen Sie die Minuspol- Anschlussklemme ausschließlich an den Minuspol der Batterie an! Ɣ Fassen Sie die Anschlussklemmen (rot „+“ und schwarz „−“) ausschließlich am isolierten Bereich an! Achtung! Vermeiden Sie Sachbeschädi- gung durch unsachgemäßen Gebrauch! Ɣ Verwenden Sie das Gerät nur mit den gelieferten Originalteilen! Ɣ Schützen Sie die Kontaktflächen der Batterie. Anschließen Ɣ Schließen Sie zuerst die rote Schnellkontakt-An- schlussklemme an den Pluspol (+) der Batterie an. Ɣ Schließen Sie dann die schwarze Schnellkontakt- Anschlussklemme an den Minuspol (−) der Batterie an. Mit dem Magnetstreifen auf der Geräterückseite kann das Gerät während der Messung an der Fahr- zeugkarosserie befestigt werden. Batterie und Lichtmaschine testen Batterie-Test / Startfähigkeit Ɣ Leuchtet nur die 11,5 Volt-LED, ist der Ladezustand der Batterie schwach. Die Batterie muss nachgela- den werden. Ɣ Leuchtet zusätzlich die 12-Volt-LED, ist die Batterie zur Hälfte geladen. Es empfiehlt sich, die Batterie nachzuladen. Ɣ Leuchtet auch die 12,6 Volt-LED, ist die Batterie voll geladen und startfähig.PAWSB 12 A1 ■ 4 

Achtung! Mögliche Sachbeschädigung! Informieren Sie sich vor dem Laden über die Wartung der Batterie anhand deren Bedienungs-anleitung! Lichtmaschinen-Test Ɣ Schließen Sie das Gerät, wie unter „Anschließen” beschrieben, an die Batterie an. Ɣ Starten Sie den Motor und schalten Sie alle Verbrau- cher (Scheinwerfer, Radio, Heckscheibenheizung, etc.) ein. Ɣ Erhöhen Sie kurzzeitig die Motordrehzahl bis auf 2500 U/min. Ɣ Leuchtet die 13,2 Volt bis 14,5 Volt-LED, ist die Licht- maschine bzw. der Spannungsregler in Ordnung. Ɣ Leuchtet die 15,5 Volt-LED, ist die Lichtmaschine bzw. der Spannungsregler defekt. Setzen Sie sich in diesem Fall mit Ihrer KFZ-Werkstatt in Verbindung. Reinigen Gefahr eines elektrischen Schlags! Trennen Sie immer die Verbindung zur Batterie, bevor Sie das Gerät reinigen. Sie dürfen das Gerät bei der Reinigung keinesfalls in Wasser tauchen oder unter fließendes Wasser halten. Achtung! Mögliche Sachbeschädigung! Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel, da diese die Gehäuseoberfläche angreifen können. Ɣ Reinigen Sie das Gerät äußerlich mit einem leicht angefeuchteten Tuch. Entsorgen Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsor- gungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungsein- richtung in Verbindung. Führen Sie alle Verpackungs- materialien einer umweltge- rechten Entsorgung zu.PAWSB 12 A1

 5 ■ Die Verpackung dieses Gerätes besteht aus Pappe. Garantie der Kompernaß Handels GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts ge- setzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kauf- datum dieses Produkts ein Material- oder Fabrikations- fehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kas- senbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikations- fehler. Diese Garantie erstreckt sich nicht auf Produkt- teile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten.PAWSB 12 A1 ■ 6 

Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Service Service Deutschland Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 292905 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.
