5822400 - Aspirateur Shop-Vac - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Aspirateur à sec et humide, capacité de 15 litres, puissance de 1400 W, moteur de 2,5 HP.
Utilisation	Idéal pour le nettoyage des ateliers, garages, et espaces extérieurs. Peut aspirer des liquides et des débris solides.
Maintenance et réparation	Vérifier régulièrement le filtre et le remplacer si nécessaire. Nettoyer le réservoir après chaque utilisation.
Sécurité	Ne pas utiliser l'aspirateur pour aspirer des matières inflammables ou des produits chimiques dangereux.
Informations générales	Poids de 7,5 kg, dimensions de 40 x 40 x 60 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - 5822400 Shop-Vac

Comment puis-je vider le réservoir de mon aspirateur Shop-Vac 5822400 ?

Pour vider le réservoir, déconnectez l'aspirateur de la prise électrique, ouvrez le couvercle et retirez le réservoir. Inclinez-le pour verser le contenu dans un endroit approprié.

Mon aspirateur ne s'allume pas, que faire ?

Vérifiez d'abord si l'aspirateur est bien branché et si la prise fonctionne. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment nettoyer le filtre de mon aspirateur Shop-Vac 5822400 ?

Retirez le filtre en suivant les instructions du manuel. Nettoyez-le délicatement avec de l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

L'aspirateur dégage une odeur désagréable, que faire ?

Cela peut être dû à un filtre sale ou à des débris coincés. Nettoyez ou remplacez le filtre et vérifiez le réservoir pour vous assurer qu'il est propre.

Quel type de sacs dois-je utiliser avec le Shop-Vac 5822400 ?

Utilisez des sacs compatibles de la marque Shop-Vac pour garantir un bon fonctionnement. Consultez le manuel pour les spécifications précises.

Comment puis-je éviter que l'aspirateur ne se surchauffe ?

Assurez-vous de ne pas bloquer les entrées d'air et de vider le réservoir régulièrement. Évitez également de faire fonctionner l'aspirateur pendant de longues périodes sans pause.

Que faire si le tuyau de l'aspirateur est obstrué ?

Débranchez l'aspirateur, puis inspectez le tuyau pour des obstructions. Utilisez un objet long et flexible pour déloger les débris si nécessaire.

L'aspirateur fait un bruit inhabituel, que dois-je vérifier ?

Vérifiez si des objets étrangers se trouvent dans le réservoir ou le tuyau. Assurez-vous également que le filtre est propre et bien installé.

Quelle est la capacité du réservoir de l'aspirateur Shop-Vac 5822400 ?

Le réservoir de l'aspirateur Shop-Vac 5822400 a une capacité de 20 litres.

Puis-je utiliser mon aspirateur Shop-Vac pour aspirer de l'eau ?

Oui, le Shop-Vac 5822400 est conçu pour aspirer à la fois des débris secs et de l'eau. Assurez-vous de changer le filtre si nécessaire.

MODE D'EMPLOI 5822400 Shop-Vac

Modèle domestique et d'atelier

ASPIRATEUR SEC/HUMIDE

ATTENTION!

Lisez attentivement tous les règlements relatifs à la sécurité avant d'essayer de faire fonctionner l'appareil. Conservez ce document comme ↔reference ultérieure.

DANGER!

Ne faites jamais fonctionner cet apparéil en présence de matières ou de vapeurs inflammables, car les dispositifs électriques produit des arcs électriques ou des étincelles qui risqueraient de provoquer un incendie ou une explosion. NE LAISSEZ JAMAIS L'APPAREIL EN FONCTIONNEMENT SANS SURVEILLANCE!

Pour vos dossiers, veuillez notes les renseignements suivants et conserver ce mode d'emploi dans un endroit sur.

N^ de catalogue

(Situé sur la boîte)

N^ de modulo

(Situé sur la partie supérieure de l'aspirateur)

Date d'achat :

TABLE DES MATIÈRES

SECTION PAGES

Directives importantes de sécurité 3-4
Directives relatives à la mise à la terre 4
Rallonges. 4-5
Déballage 5
Assemblage 5-6
Installation et utilisation de l'aspirateur 6
Installation et entretien du filtré 6-9
Installation et utilisation de la pompe 9-10
Charactéristiques de la souffleuse 11
Vidange des déchets liquides du réservoir 11
Arrêt automatique de l'aspiration 11
Lubrification 11
Rangement 12
Entretien 12
Dépannage 12
Garantie et coordonnées 13

OUTILS NÉCESSAIRES

Lunettes de sécurité

- Tournevis à tête plate

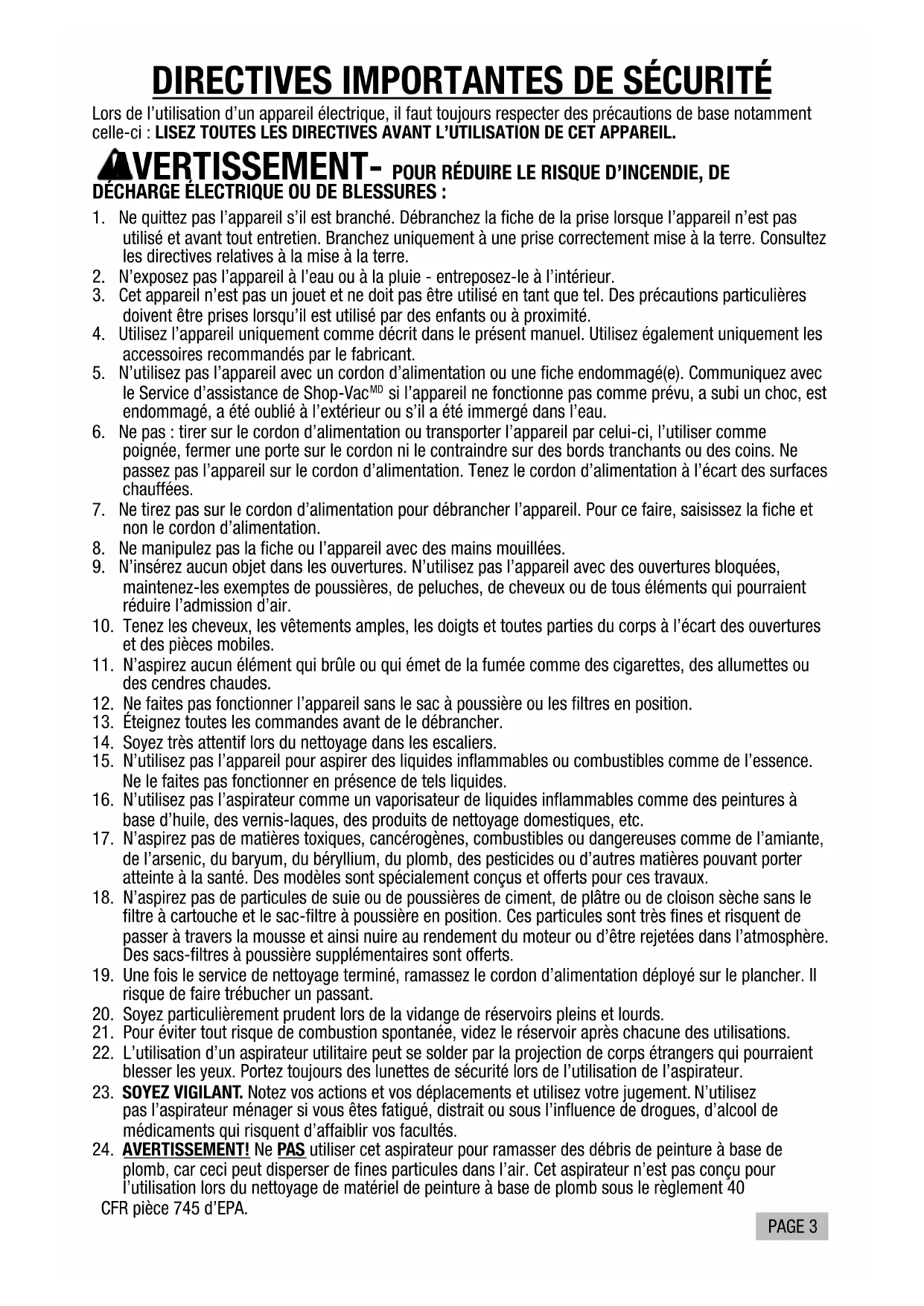

DIRECTIVES IMPORTANTES DE SECURITÉ

Lors de l'utilisation d'un apparéil électrique, il faut toujours respecter des précautions de base notamment celle-ci: LISEZ TOUTES LES DIRECTIVES AVANT L'UTILISATION DE CET APPAREIL.

A VERTISSEMENT- POUR RÉDUIRE LE RISQUE D'INCENDIE, DE DECHARGE ÉLECTRIQUE OU DE BLESSURES :

1. Ne quitterz pas l'appareil s'il est branché. Débranche la fiche de la prise lorsque l'appareil n'est pas utilisé et avant tout entretien. Branchez uniquement à une prise correctement mise à la terre. Consultez les directives relatives à la mise à la terre.
2. N'exposez pas l'appareil à l'eau ou à la pluie - entreprises-le à l'intérieur.
3. Cet apparéil n'est pas un jouet et ne doit pas être utilisé en tant que tel. Des précautions particulières doivent être prises lorsqu'il est utilisé par des enfants ou à proximité.
4. Utilisez l'appareil uniquement comme décrit dans le present manuel. Utilisez également uniquement les accessoires recommandés par le fabricant.
5. N'utilisez pas l'appareil avec un cordon d'alimentation ou une fiche endommage(e). Communiquez avec le Service d'assistance de Shop-Vac ^MD si l'appareil ne fonctionne pas comme prevu, a subi un chic, est endommagé, a été oublé à l'extérieur ou s'il a été immergé dans l'eau.
6. Ne pas : tirer sur le cordon d'alimentation ou transporter l'appareil par celui-ci, l'utiliser comme poignée, fermer une porte sur le cordon ni le contraindre sur des bords tranchants ou des coins. Ne passez pas l'appareil sur le cordon d'alimentation. Tenez le cordon d'alimentation à l'écart des surfaces chauffées.
7. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil. Pour ce faire, saisissez la fiche et non le cordon d'alimentation.
8. Ne manipulez pas la fiche ou l'appareil avec des mains mouillées.
9. N'insérez aucun objet dans les ouvertures. N'utilise pas l'appareil avec des ouvertures bloquées, maintenez-les exemples de poussières, de peluches, de cheveux ou de tous éléments qui pourraient réduire l'admission d'air.
10. Tenez les cheveux, les vêtements amples, les doigs et toutes parties du corps à l'écart des ouvertures et des pieces mobiles.
11. N'aspirez aucun élément qui brule ou qui émet de la fumée comme des cigarettes, des allumettes ou des cendres chaudes.
12. Ne faites pas fonctionner l'appareil sans le sac à poussière ou les filtres en position.
13. Éteignez toutes les commandes avant de le débrancher.
14. Soyez très attentif lors du nettoyage dans les escaliers.
15. N'utilisez pas l'appareil pour aspirer des liquides inflammables ou combustibles comme de l'essence. Ne le faites pas fonctionner en presence de tels liquides.
16. N'utilisez pas l'aspirateur comme un vaporisateur de liquides inflammables comme des peintures à base d'huile, des vernis-laques, des produits de nettoyage domestiques, etc.
17. N'aspirez pas de matieres toxiques, cancérogenes, combustibles ou dangereuses comme de l'amiente, de l'arsenic, du baryum, du beryllium, du plomb, des pesticides ou d'autres matieres pouvant porter atteinte à la santé. Des modeles sont spécialement concus et offerts pour ces travaux.
18. N'aspirez pas de particules de suie ou de poussieres de ciment, de platre ou de cloison seche sans le filtrer à cartouche et le sac-filtre à poussière en position. Ces particules sont très fines et risquent de passer à travers la mousse et ainsi nuire au rendement du moteur ou d'être rejetées dans l'atmosphère. Des sacs-filtres à poussière supplémentaires sont offerts.
19. Une fois le service de nettoyage terminé, ramassez le cordon d'alimentation déployé sur le plancher. Il risque de faire trébucher un passant.
20. Soyez particulierement prudent lors de la vidange de réservoirs pleins et lourds.
21. Pour éviter tout risque de combustion spontanée, videz le réservoir après chacune des utilisations.
22. L'utilisation d'un aspirateur utilisé peut se solder par la projection de corps étrangers qui pourrait blesser les yeux. Portez toujours des lunettes de sécurité lors de l'utilisation de l'aspirateur.
23. SOYEZ VIGILANT. Notez vos actions et vos déplacements et utilisez votre jugement. N'utilisez pas l'aspirateur menager si vous etes fatigué, distrust ou sous l'influence de drogues, d'alcool de medicaments qui risquent d'affair blir vos facultés.
24. AVERTISSEMENT! Ne PAS utiliser cet aspirateur pour ramasser des débris de peinture à base de plomb, car ceci peut disperser de fines particules dans l'air. Cet aspirateur n'est pas conscience pour l'utilisation lors du nettoyage de matériel de peinture à base de plomb sous le règlement 40 CFR piece 745 d'EPA.

CONSERVEZ CES DIRECTIVES

AVERTISSEMENT - NE LAISSEZ PAS L'ASPIRATEUR SANS SURVEILLANCE S'IL EST BRANCHÉ OU EN FONCTIONNEMENT. DÉBRANCHÉZ L'APPAREIL LORSQU'IL N'EST PAS UTILISÉ.

DIRECTIVES RELATIVES À LA MISE À LA TERRE

Cet apparéil doit être mis à la terre. En cas de défectuosité ou de bris, la mise à la terre offre une voie de moindre résistance pour le passage du courant électrique et réduit ainsi le risque de décharge électrique. Cet apparéil est muni d'un cordon d'alimentation doté d'un fil conducteur et d'une fiche mise à la terre. Il faut insérer la fiche dans une prise correspondante ajustée correctement installée et mise à la terre en conformité avec tous les codes et toutes les ordonnances locales en vigueur.

AVERTISSEMENT- UNE CONNEXION INCORRECTE DU CONDUCTEUR DE TERRE DU MATERIEL PEUT CREER UN RISQUE DE DÉCHARGE ÉLECTRIQUE. VÉRIFIÉZ AUPRÉS D'UN ÉLECTRICIEN PROFESSIONNEL OU DE PERSONNEL QUALIFIÉ EN ENTRETIEN ET RÉPARATION SI VOUS AVEZ DES DOUTES RELATIFS À LA BONNE MISE À LA TERRE DE LA PRISE. NE MODIFIEZ PAS LA FICHE FOURNIE AVEC L'APPAREIL. SI ELLE N'EST PAS COMPATIBLE AVEC LA PRISE, FAITES CHANGER LA PRISE PAR UN ÉLECTRICIEN PROFESSIONNEL.

Cet apparéil est conçu pour fonctionner sur un circuit de 120 volts de tension nominale et il est muni d'une fiche mise à la terresemblable à celle illustrée au croquis A. Il est possible d'utiliser un adaptateur temporairesemblable à celui illustré aux croquis B et C pour raccorder cette prise à un réceptacle bipolaire comme illustré au croquis B, si une prise correctement mise à la terre n'est pas disponible. Utilisez cet adaptateur temporaire jusqu'à l'installation d'une prise correctement mise à la terre (croquis A) par un électricien professionnel. L'oreille ou la cosse rigide (ou un élémentsemblable) de couleur verte qui fait saillie de l'adaptateur doit être raccordée à une mise à la terre permanente comme le couvercle d'une boîte à prises correctement mise à la terre. À chacune des utilisations de l'adaptateur, il faut le fixer en place avec une vis métallique.

AU CANADA, L'UTILISATION D'UN ADAPTATEUR PROVISOIRE N'EST PAS AUTORISÉE PAR LE CODE CANADIEN DE L'ÉLECTRICITE. Assurez-vous que l'appareil est relié à une prise ayant la même configuration que la fiche. Aucun adaptateur ne devrait être utilisé avec cet apparéil.

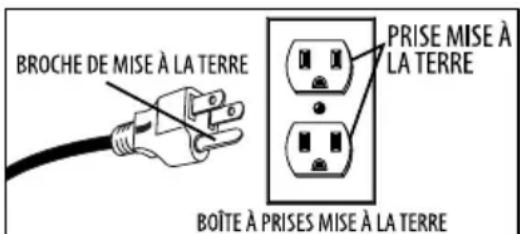

MÉTHODES DE MISE À LA TERRE

CROQUIS A CROQUIS B CROQUIS C

RALLONGES

Lorsque vous passez l'aspirateur à une distance qui nécessite l'utilisation d'une rallonge, vous nevez utiliser un cordon de mise à la terre à 3 conducteurs de calibre ajustat pour assurer la sécurité et empêcher la perte de puissance et la surchauffe de l'appareil. Utilisez le tableau

A pour déterminer le calibre de fil AWG requis. Pour déterminer l'intensité nominale de votre apparéil, reportez-vous à la plaque située sur le capot du moteur. Avant d'utiliser l'appareil, inspectez le cordon d'alimentation pour déceler les fils desserrés ou exposés et les dommages d'isolation eventuels. Procedez à toutes les réparations et à tous les remplacements nécessaires avant d'utiliser votre apparéil. Utilisez uniquement les rallonges pour l'extérieur, à trois fils, munies de fiches de mise à la terre à trois broches et les prises de courant trois pôles qui acceptent la fiche de la rallonge. Lorsque vous utilisez cette aspirateur pour ramasser des liquides, assurez-vous que le branchement de la rallonge ne contacte pas le liquide.

RALLONGES (SUITE)

REMARQUE: LES DECHARGES STATIQUES SONT COURANTES DANS LES ENDROITS SECS OU LORSQUE L'HUMIDITE RELATIVE DE L'AIR EST FAIBLE. IL S'AGIT DE CONDITIONS TEMPORAIRES QUI N'AFFECTENT PAS L'UTILISATION DE L'APPAREIL. LA MEILLEURE SOLUTION POUR RÉDUIRE LA FREQUENCY DES DECHARGES STATIQUES DANS VÔTURE MAISON CONSISTE À HUMIDIFIER L'AIR À L'AIDE D'UN HUMIDIFICATEUR À POSER OU FIXE.

Tableau A

Tension	Longueur totale de la rallonge, en pieds
120V	25 50 100			150
Intensité nominale Plus Pas de Plus de	AWG (cabre américain normalisé de fils)
0 - 6	18	16	16	14
6 - 10	18	16	14	12
10 - 12	16	16	14	12
12 - 16	14	12	Non recommendé

DéBALLAGE

Tirez les verrous du couvercle dans un mouvement extérieur afin desterolir le couvercle du réservoir et tous les accessoires qui ont pu etre envoyes dans le réservoir. Reportez-vous a la section d'installation avant de remplaner le couvercle du réservoir.

ASSEMBLAGE

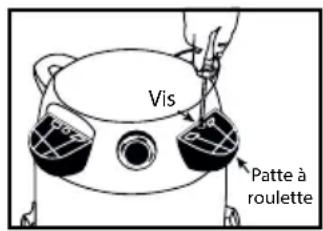

SYSTÉME À ROULETTEs

Voutrouvrez quatre pattes a roulette, quatre roulettes et quatre vis avec votre aspirateur.

Assemblez comme suit :

1. Alors que le cordon est debranché de la prise et que le couvercle du réservoir est enlevé, returnez le réservoir de sorte que le bas fait face vers le haut.
2. Tandis que l'avant du réservoir vous fait face, prenez les pattes à roulette marqueees de la lecture A et placez-les dans les fentes du cote avant gauche et arriere droit du réservoir, également marqueees par la lecture A. Fixez-les avec les vis fournies.

1. Prenez les pattes à roulette marqueees de la lecture B et placez-les dans les fentes avant gauche et arriere droit du réservoir également marqueees par la lecture B. Fixez-les avec les vis fournies.

1. Si des rondelles plates sont comprises dans l'emballage de matériel, placez la rondelle sur la tige de la roulette avant d'installer les roulettes dans les pattes. REMARQUE: Les rondelles ne sont pas requises pour toutes les unités.

2. Insérez les roulettes dans les pattes à roulette en plaçant la tige de roulettes dans les orifices prévus à cette fin. Appliquez une pression et un mouvement de torsion jusqu'à ce que les roulettes s'enclenchent. Retournez le réservoir en position verticale.

ASSEMBLAGE (SUITE)

PORTE-OUTIL

(Non standard avec tous les modèles)

Si vous appareil est équipé d'un porte-outil, assemblez-le comme suit :

1. Placez le couvercle sur le réservoir. Placez avec le dos du couvercle du réservoir vous faisant face.
2. Prenez le porte-outil et placez les onglets de ce dernier dans les fentes à l'arrête du couvercle du réservoir.

1. Appuyez jusqu'à ce que les languettes s'enclenchent en place. Enlevez le couvercle du réservoir et reportez-vous à la section de configuration et de fonctionnement.

INSTALLATION ET UTILISATION DE L'ASPIRATEUR

DANGER - Ce matériel comprend des pieces comme des interrupteurs, des moteurs ou autres qui ont tendance à produit des arcs ou des étincelles qui peuvent provoquer une explosion. Ne ramassez pas de matières inflammables, combustibles ou chaudes. N'utilise pas à proximate de liquides ou de vapeurs explosives, car les apparciels électriques produits des arcs ou des étincelles peuvent provoquer un incendie ou une explosion. Ne pas utiliser dans les stations-service ou dans n'importe quel endroit où de l'essence est stockée ou distribuée.

1. Reportez-vous à la section d'installation et d'entretien du filtré pour vous assurer que les filtres appropriés sont installés en fonction de vos besoin de nettoyage pour des activités régulières de ramassage de déchets secs ou humides. Pour utiliser la fonction de pompé, reportez-vous à la section Installation et'utilisation de la pompé.
2. Replacez le couvercle du réservoir. Verifiez que chaque loquet ou serre-joint est fixe sur la surface relevante du couvercle du réservoir. Le non-respect de la consigne visant a sécuriser convenablement les loquets pourrait cause la libération du couvercle du réseau
3. Insérez l'extrémité du tuyau de l'appareil dans l'admission située sur la face avant du réservoir.
4. Attachez l'accessoire de nettoyage youlu sur l'extrémité accessoire du tuyau. REMARQUE: De nombreux outils plus utiles sont disponibles chez votre revendeur local ou sur le site Web Shop-VacMD.
5. Branchez le cordon dans la prise murale. Voitre aspirateur est pret à l'emploi.

I = EN MARCHE, O = A L'ARRET

INSTALLATION ET ENTRETIEN DU FILTRE

Il existe un évientail de filtrés pour votre aspirateur. Il existe des filtrés de cage qui s'installent sur la face inférieure du couvercle de réservoir et des filtrés de réservoir qui s'installent dans le réservoir. Les filtrés sont regroupés en trois catégories. La filtration générale est utilisée pour les gros débris; tels que des copeaux de bois, des ongles et du gravier. La filtration moyenne est utilisée pour les débris moyens; tels que la saleté, le sable et la scirure de bois. La filtration fine est utilisée pour les fins débris; tels que la poussière de plâtre, les cendres froides et la poussière de ciment. Pour protéger le moteur de votre aspirateur, il importe que le filtré adéquat soit installé pour votre activités de nettoyage. LA FILTRATION LA PLUS EFFICACE POUR VOTRE ASPIRATEUR EST UN FILTRE DE CAGE DE FILTRATION FIN AVEC UN FILTRE RÉSEROVIR FIN.

REMARQUE: Lorsque vous utilisez l'aspirateur pour ramasser la poussiere très fine, il sera nécessaire de vider le réserve et de nettoyer le filtré de la cage à intervalles plus féuents pour conserver une puissance optimale, ou d'ajouter un sac filtrant jetable.

INSTALLATION ET ENTRETIEN DU FILTR (SUITE)

RAMASSAGE DE DECHETS SECS

REMARQUE: N'utilisez jamais l'aspirateur pour ramasser des déchets secs sans qu'un filtre sec soit installé sur le support de couvercle. L'utilisation de l'aspirateur sans filtre provoquera le rejet de poussière du port du ventilateur et causera des dommages au moteur.

AVERTISSEMENT- DEBRANCHES TOUJOURS LA FICHE DE LA PRESE MURALE AVANT DE RETIRER LE COUVERCLE DU RÉSERVOIR.

Suivez les instructions du filtré fournies avec votre aspirateur. Certains des filtres mentionnés ne sont pas livrés avec tous les aspirateurs. Des filtres supplémentaires sont disponibles chez vous revendeur local ou sur le site de Shop-Vac^MD.

CARTOUCHE FILTRANTE

La cartouche filtrante peut être utilisée pour le ramassage de déchets secs et pour de petites quantités de déchets humides. L'installation est identique pour les deux. Lors du ramassage de poussière fine ou de poudres, un sac filtrant à haute efficacité doit être utilisé avec la cartouche filtrante.

1. Si un manchon de mousse est installé sur le support de couvercle, retirez-le en le faisant glisser de ce dernier. REMARQUE: Si la cartouche filtrante a ete utilisée pour ramasser des dechets humides, elle doit etre nettoyee et sechee avant d'etre installee pour ramasser des dechets secs.

2. Alors que le couvercle du réservoir est renversé, glissez la cartouche filtrante vers le bas, sur le support de couvercle, et poussez jusqu'à ce que les joints du filtre reposent contre le couvercle.

3. Placez le porte-filtre dans la partie supérieure de la cartouche filtrante. Maintenez le couvercle du réservoir d'une main, puis tournez la poignée du porte-filtre dans le sens horaire pour serrer, verrouillant ainsi le filtre en place.

4. Pour-retirer le filtré afin de le nettoyer, maintenez le couvercle du réservoir puis tournez le portefiltre dans le sens antihoraire pour le desserrer et l'enlever.

1. Faites glisser la cartouche filtrante hors du support de couvercle.
2. Nettoyez le filtré en le secouant ou en brossant doucement l'excess de saleté. Les filtres très sales peuvent être nettoyés en les rçant à l'eau depuis l'intérieur du filtré. Séchez complètement (environ 24 heures).
3. Vérifiez si le filtrte comporte des petits trou ou des petites déchirures. S'il n'y en a pas, réinstallé le filtrte. Pour éviter d'endommager votre aspirateur, n'utilise pas de filtrte importante un trou ou une déchirure.

A REMARQUE - Ce filtré est fabriqué avec du papier de toute première qualité et il est conçu pour arrêter les petites particules de poussière. Il peut être utilisé pour aspirer les matières humides ou sèches. Un filtré sec doit être utilisé pour aspirer les matières sèches. Si vous utilisez votre aspirateur pour aspirer des matières sèches alors que le filtré est humide, le filtré se bouchera rapidement et il sera très difficile de le nettoyer. Il se peut que le filtré devienne sature lorsque vous ramassez de grandes quantités de liquide et un brouillard peut apparaitre dans l'air d'échéppement. À ce moment, vous devriez faire sécher ou replacer le filtré pour éliminer ici. Veuillez manipuler le filtré avec prudence lorsque vous le déposez pour le nettoyer ou lorsque vous le reposez. Vérifiez le filtré pour vous assurer qu'il n'est pas déchiré et qu'il n'est pas percé de petits trous. Le moindre petit trou peut permettre à la poussière d'être

INSTALLATION ET ENTRETIEN DU FILTR (SUITE)

envoyée par l'échévement. N'utilisez pas un contrôle s'il est percé ou déchiré. Remplacez-le immédiatement.

AVERTISSEMENT- CONSERVEZ LES FILTRES PROPRES. L'EFFICACITE DE L'ASPIRATEUR DÉPEND GRANDEMENT DU FILTRE. UN FILTRE OBSTRUÉ peut PROVOUER UNE SURCHAUFFE ET RISQUE D'ENDOMMAGER L'ASPIRATEUR. VÉRIFIEZ LE FILTRE RÉGULIERÉMENT ET REMPLACEZ-LE AU BESOIN.

SAC FILTRANT JETABLE

Pour facilitier l'élimination des débris, utilisez un sac filtrant jetable conjointement avec la cartouche filtrante. Le sac n'est pas nécessaire pour le ramassage habituel de déchets secs. Lors du ramassage de poussières fines ou de poudres, un sac filtrant haute efficacité doit être utilisé avec la cartouche filtrante. REMARQUE: Pour une utilisation à sec uniquement.

1. Assurez-vous que le cordon est débranché de la prise, que le couvercle du réservoir est enlevé et que le tuyau d'admission est débranché du réservoir.
2. Retirez le déflecteur d'entrée du guide. REMARQUE: Le tuyau doit être enlevé avant le retrait du déflecteur d'admission.

1. Alors que l'ouverture du couvercle du réservoir fait face à la gauche ou à la droite du sac filtrant, faites glisser le col du sac filtrant sur les encoches du deflecteur correspondant aux encoches du col du sac sur le deflecteur d'admission. Le sac ne s'adaptera correctement que dans un sens.

1. Faites glisser le déflecteur avec le sac filtrant fixé dans le guide de déflecteur.

1. Réinsérez le tuyau dans l'admission et serrez le contre-écrou. Lorsqu'il est fixé en place, développement le sac et placez-le autour de l'intérieur du réservoir.
2. REMARQUE : Lorsque vous enlevez le sac filtrant du réservoir, enlevez le déflecteur d'admission du col du sac filtrant et réinstallé-le dans le guide de déflecteur. Le déflecteur d'admission doit toujours être en place pour tout type de nettoyage.

AVERTISSEMENT-POUR LE RAMASSAGE DES POUSSIÈRES FINES ET DES POUUDRES

Lorsque vous utilisez l'aspirateur pour ramasser des poussieres fines ou des poudres de tous types (p. ex. platre, poussiere de cloisons sèches, cendres froides, poussiere de béton, etc.), vousdezutiliser un sac filtré à haute efficacité pour cloisons sèches. Lorsque vous utilisez l'aspirateur pour ramasser les poussières et les débris menagers ordinaires, vous pouze utiliser des sacs filtres jetables standards à usage menager.

RAMASSAGE DE DÉCHETS HUMIDES

1. Notre aspirateur peut être utilisé pour ramasser des déchets humides. Retirez TOUTES les saletés et TOUS les débris se trouvant dans le réservoir. Enlevez tous les filtres pour déchets secs, y compris le sac filtrant, de l'aspirateur. REMARQUE: Pour utiliser la fonction de pompé, reportez-vous à la section Installation et'utilisation de la pompé.
2. Une cartouche filtrante propre peut être utilisée pour ramasser de petites quantités de liquide. Pour utiliser la cartouche filtrante; suivez les instructions de ramassage de déchets secs.
3. Pour aspirer de grandes quantités de liquide, utilisez un manchon de mousse. Si un manchon de mousse

INSTALLATION ET ENTRETIEN DU FILTR (SUITE)

n'est pas livré avec l'appareil, vous pouvez en acheter un chez votre revendeur local, sur le site de Shop-Vac^MD ou en communiquant avec le service à la clientèle de Shop-Vac^MD. Pour utiliser le manchon de mousse; suivez les instructions de la présente section.

1. Si le filtr se sature au cours du ramassage de déchets humides, il se peut que de la brume se forme dans l'air d'échémpement ou que des gouttes de liquide apparaissent autour du couvercle du réservoir. Si cela se produit, retirez le filtr et laissez-le sécher, ou remplacez-le par un autre filtré sec.
2. Éteignez l'appareil immidiatement après avoir terminé un ramassage de déchets humides ou lorsque le réserve est plein et prét à être vidé. Lorsque le réserve est plein, l'aspiration est considérablement réduite. Pour de plus amples renseignements, reportez-vous à la section d'arrêt automatique de l'aspiration. Soulevez le tuyau pour evacuer l'excess de liquide du réserve. Suivez les instructions de la section de vidange des déchets liquides.
3. Avant de ranger l'aspirateur ou de l'utiliser pour ramasser des déchets secs, nettoyez et séchez l'intérieur du réservoir, ainsi que la partie inférieure du couvercle du réservoir. Nettoyez les filtres et laisserez les sécher complètement.
4. Les accessoires de ramassage de déchets secs doivent être lavés régulièrement, sur tout après avoir ramassé des articles mouillés et collants dans la cuisine. Ceci peut être fait avec une solution d'eau chaude et de savon.

MANCHON DE MOUSSE

1. Alors que le couvercle du réservoir est renversé, glissez le manchon de mousse vers le bas, sur le support de couvercle, et tirez jusqu'à ce que le manchon de mousse recouvre complètement le support de couvercle.
2. Pour nettoyer le manchon de mousse, faites-le glisser hors du support de couvercle. Secouez l'excedent de saleté du manchon de mousse en effectuant un mouvement rapide de haut et en bas.
3. Maintenez le manchon en mousse sous l'eau courante pendant quelques minutes pour le laver. Un lavage à l'eau n'est pas toujours nécessaire, cela dépend de l'etat du filtre.
4. Vérifiez si le filtré comporte des déchirures. Si vous en trouvez, remplacez-le par un nouveau filtré.

INSTALLATION ET UTILISATION DE LA POMPE

AVERTISSEMENT - POUR RÉDUIRE LES RISQUES DE DÉCHARGES ÉLECTRIQUES, NE PAS DIRIGER LE JET VERS L'APPAREIL!

AVERTISSEMENT - LA CARTOUCHE FILTRANTE N'EST PAS COMPATIBLE EN UTILISANT L'ENSEMBLE DE POMPE DE RAMASSAGE.

REMARQUE: Ne pas utiliser en tant que pompe de faisard. Ne pas laisser l'appareil sans surveillance pendant l'utilisation.

INSTALLATION

1. La fonction de la pompe vous permet d'aspirer de grandes quantités de liquide sans avoir a manuelle vider de lourds réservoirs de liquide lourds. Debranchez toujours la fiche de la prise murale avant desteroler le couvercle du réservoir. Retirez le couvercle du réservoir.
2. Retirez tout filtré, autre que le manchon de mousse, installé sur l'aspirateur. Si ce n'est déjà fait, installez le manchon de mousse. Reportez-vous à la section d'installation et d'entretien du filtré pour connaître les instructions d'installation.
3. Enlevez toute la saleté et tous les débris trouvés dans le réservoir.
4. Introduisez le tube dans la cage de ramassage et poussez jusqu'à ce qu'il s'arrête.

INSTALLATION ET UTILISATION DE LA POMPE (SUITE)

1. Prenez l'ensemble de ramassage l'étape 4 et insérez le tube dans l'ouverture au bas du support de couvercle et poussez jusqu'à ce que l'ensemble s'arrête.

REMARQUE: N'essayez pas de pomper sans cage de ramassage en place ou sans écran sur la cage de ramassage. Le non-respect de cette directive peut cause des dommages à la pompe.

1. Replacez le couvercle du réservoir et fermez sécuritément les loquets.
2. Enlevez le bouchon de sortie situé à l'arrière du couvercle du réservoir. Raccordez un tuyau de jardin standard sur le raccord de sortie. Ensuite, placez l'autre extrémité du tuyau d'arrosage sur le drain approprié. Le tuyau d'arrosage n'est pas compris avec votre aspirateur.
3. Raccordez le tuyau de 6,4 cm (2,5 po) sur l'admission sur l'avant du réservoir.
4. Placez le coude de ramassage humide sur l'extrémité du tuyau et fixez l'accessoire youlu au coude. Le coude doit être en place pendant le fonctionnement de la pompe. N'essayez pas de faire fonctionner la pompe sans coude en place. Ne couvrez pas l'orifice de purge du coude. Ne pas suivre ces précautions entraînera le débordement de l'appareil et de la brumisation à travers le port d'échéppement.

UTILISATION

1. Branchez la fiche dans une prise murale et appuyez sur le commutateur de mise en marche (ON).
2. Commencez à aspirer le liquide. Quand il y a au moins 10 cm (4 po) de liquide dans le fond du réservoir, l'appareil commence automatiquement le pompage.
3. L'appareil aspirera les liquides plus rapidement que la pompe purge le liquide du réservoir. L'appareil s'est automatiquement lorsque le réservoir est plein.
4. Pour vider un réserve plein, retirez le tuyau d'aspiration du liquide. Ne soulevez PAS le tuyau pour drainer le liquide restant dans le réserve. Cela entraînera le débordement de l'appareil et il se produit de la brumisation à travers l'ouverture d'échévement.
5. L'interrupteur Marche/arrêt doit être maintainu manuellement en position de marche pendant environ 10 à 15 secondes pour permettre au niveau de l'eau d'être suffisamment réduit, le pompage se poursuivra ensuite automatiquement. Une fois que l'aspirateur pompé automatiquement, relâchez le bouton et laissez-le fonctionner de lui-même ATTENTION : MAINTENEZ LE COMMUTATEUR EN POSITION SEULEMENT JUSQU'A CE QUE L'EAU.CommENCE À COULER EN CONTINU. RELÂCHEZ-LE LORSQUE LE POMPAGE COMMENCE.
6. L'appareil continua a evacuer le liquide jusqu'à ce qu'il y reste environ 10 cm (4 po) dans le réservoir. REMARQUE: Si I'appareil s'arrête avant que le liquide ne soit pompé, repêze les étapes 5 et 6.
7. Lorsque le niveau de liquide diminue et que l'appareil s'arrête de pomper repeteze les étapes 2 à 7 pour continuer toute activite de nettoyage.
8. Une fois le nettoyage terminé, permettez le pompage du liquide jusqu'à ce que l'appareil s'arrête. Il y aura environ 10 cm (4 po) de liquide restant dans le réservoir.
9. Assurez-vous que l'appareil est en position d'arrêt. Débranchez toujours la fiche de la prise murale et retirez le couvercle du réservoir.
10. Retirez et nettoyez l'ensemble de pompe de ramassage.
11. Videz tout le liquide du réservoir. Avant de ranger l'aspirateur ou de l'utiliser pour ramasser des déchets secs ou humides, nettoyez et séchez l'intérieur du réservoir et le dessous du couvercle du réservoir. Nettoyez le manchon de mousse et laisserze-le sécher.

CARACTERISTIQUES DE LA SOUFFLEUSE

Votre aspirateur peut etre utilise comme un puissant souffleur. Pour utiliser la fonction de souffleuse, nettoyez le tuyau de tout débris ou de toute obstruction.

Pour aspirateurs avec couvercle d'ouverture du souffleur (cette fonctionnalite n'est pas offerte de série sur tous les modèles), dévissez le couvercle de l'ouverture du souffleur situé à l'arrête du couvercle du réservoir. Pour empêcher de le perdre, le couvercle de l'ouverture du souffleur est équipé d'une sangle de retenue. REMARQUE : Pour assurer un rendement optimal lors de l'utilisation de l'aspirateur, retirez le couvercle de l'ouverture du souffleur.

Insérez l'extrémité du tuyau dans l'ouverture du souffleur situé à l'arrière du couvercle du réservoir.

Tournez légerement l'extrémité du tuyau pour serrer le raccordement. En raison de la puissant force de l'air lors de l'utilisation de certains accessoires, il faut être prudent lors de l'utilisation d'un souffleur.

AVERTISSEMENT-PORTEZ TOUJOURS UNE PROTECTION OCULAIRE POUR EMPECHER LES PIERRES OU LES DEBRIS D'ATTEINDRE, PAR PROJECTION DIRECTE OU RICOCHET, LES YEUX OU LE VISAGE, CE QUI RISQUE DE SE SOLDER PAR DES BLESSURES GRAVES.

VIDANGE DES DÉCHETS LIQUIDES DU RÉSERVOIR

Pour vider les déchets liquides du réservoir, returnez l'aspirateur et débranche la fiche de la prise murale. Retirez le bouchon de vidange et déposez les déchets liquides dans un drain approprié. Utilisez les poignées de transport latères pour soulever l'aspirateur lors de la vidange du réservoir dans des drains qui sont situés au-dessus du sol. Dès que le réservoir est vide, remettez le bouchon de vidange dans sa position initiale.

ARRÉT AUTOMATIQUE DE L'ASPIRATION

L'aspirateur est doté d'une fonction d'arrêt automatique qui s'actionne lors de l'aspiration de liquides. Au fur et à mesure que le niveau de liquide s'éleve dans le réservoir, un flotteur interne s'éleve jusqu'à atteindre un joint à l'admission d'air du moteur qui bloquera l'effet de suction. À ce moment, le moteur émettra un signal sonore plus strident que normal et la puissance d'aspiration chutera radicalement. Dans ce cas, éteignez l'appareil immédiatement. Le non respect de cette consigne après que le flotteur ait bloqué l'aspiration provoquera de lourds dommages au moteur. Pour poursuivre le travail, videz d'abord les résidus liquides du réservoir comme décrit dans le paragraphe précédent.

REMARQUE: SI L'APPAREIL BASCULE PAR ACCIDENT, L'ASPIRATEUR POURRAIT PERDRE DE SA PUISSANCE DE SUCCION. DANS CE CAS, ÉTEIGNEZ L'APPAREIL ET REMETTEZ L'ASPIRATEUR EN POSITION VERTICALE. LE FLOTTEUR RETOURNERA ALORS À SA POSITION NORMALE ET VOUS POURREZ POURSUIVRE VOITE TRAVAIL.

LUBRIFICATION

Aucune lubrication n'est nécessaire. En effet, le moteur est muni de roulements graissés à vie.

RANGEMENT

Avant d'entreposerVote aspirateur,voysdevriez vider et nettoyer la cuve.Vous pouvez enrouler le cordon d'alimentation autour des supports de cordon d'alimentation situés sur le couvercle de la cuve,à l'arriere de I'appareil.

Vouss pouvez entreposer les accessoires dans le porte-accessoires (non standard avec tous les modetes) L'aspirateur devrait etre entropesé à l'intérieur.

ENTRETIEN

Ne jamais procédé à d'autres entretiens sur ces aspirateurs pour déchets secs et humides Shop-Vac^MD que leurs stipulés dans ce Guide. Pour toute autre intervention, déchets à un centre de réparation agrée Shop-Vac^MD.

DéPANNAGE

PROBLÈME CAUSES POSSIBLES SOLUTION
Des pièces ou des accessoires manquent	1. Ils sont emballés dans la cuve.	Vérifier dans la cuve
L'aspirateur ne 1. Le démarre pas prise	Le courant ne parvient pas à la 1. Vérifier l'acciviée de courant défectueux 2. Communique avec entèle de Shop-Vac	e service MD
2. L'interrupteur est à la cl	3. Le moteur est défectueux 3. Communique avec le service à la cl	MD
3. Le moteur est défectueux à la cl	3. Communique avec le service à la cl
De la poussière s'échappe par la il sortie d'air	1. Le filtrte n'est pas posé ou bien est mal posé	1. Le poser comme il faut
3. Le filtrte est colmaté ou bien la poussière est trop fine	2. Le filtrte est endommagé	2. Le replacer
4. Le filtrte ne fonctionne pas	3. En utiliser un plus efficace	4. Le nettoyer ou le replacer
Perte d'aspiration est desserrée	1. La connexion du tuyauouple	La serrer
2. Le filtrte est colmaté	2. Le nettoyer ou le replacer
3. La cuve est pleine	3. La vider
4. Le tuyau couple est troué	4. Le replacer
Décharges statiques	1. L'atmosphère est sèche (dans la mesure du possible, utiliser un humidificateur à installation fixe ou à console).	1. Ajouter de l'humidité dans l'air
2. L'humiidity relative trop basse de l'aspirateur.	2. Cette situation est temporaire et n'affectora pas l'utilisation	l'utilisation

DéPANNAGE (SUITE)

AVERTISSEMENT - SI L'UNE DES PIECES DU BOITIER DU MOTEUR SE DÉTACHE OU CASSE, EXPOSANT LE MOTEUR OU AUTRE COMPOSANT ÉLECTRIQUE, ARRÊTEZ IMMEDIATEMENT LE FONCTIONNEMENT DE L'ASPIRATEUR POUR EVITER DE CAUSER DES BLESSURES OU D'ENDOMMAGER DAVANTAGE L'ASPIRATEUR. LES RÉPARATIONS DEVRAIENT ÉTRE EFFECTUÉES AVANT DE REUTILISER L'ASPIRATEUR.

GARANTIE DE QUATRE (4) ANS POUR USAGE DOMESTIQUE

Viete aspirateur Shop-VacMD est garanti pour une période de quatre ans a compter de la date d'achat contre tous defaults originaux de fabrication et de main-d'oeuvre s'il est utilisé dans le cadre d'un usage menager normal, conforme aux instructions contenues dans le present Guide de l'utilisateur. Si ce produit est utilisé à des fins commerciales ou locatives, une garantie limitee de 90 jours s'applique. Shop-Vac Corporation garantit de remetre cet aspirateur en bon etat de marche, en le reparant ou en replacant les pieces defectueuses gratuitement pendant la periode de garantie. Cette garantie ne couvre pas les accessoires. L'utilisation de filtres et/ou d'accessoires non recommandes peut annuler la garantie du fabricant. ShopVAcMD n'assume aucune responsabilité pour les dommages ou les defaute de fonctionnement causés par une utilisation non adequate, une manipulation négligente ou si des réparations ou des modifications ont ete effectuees. N'essayez pas d'effectuer des réparations sur toute aspirateur autres que celles décrites dans le Guide de I'utilisateur. La date de la preuve d'achat est requise. Cette garantie vous confere des droits specifiques auxquels peuvent s'ajouter d'autres droits variant d'un etat ou d'une province a I'autre. Cette garantie ne s'applique pas hors des Etats-Unis et du Canada.

Clients des États-Unis : pour tout dépannage du produit, contactez le Service à la clientèle de ShopVac Corporation en composant le [phone] ou allez à www.shopvac.com/support. Visitez www.shopvac.com pour consulter le diagramme des pieces de votre aspirateur.

Clients du Canada : pour tout dépannage du produit, renvoyez l'aspirateur au complet (frais prépayés), au centre de service Shop-Vac^MD agree le plus après chez vous. Visitez www.shopvac.ca pour consulter la liste complète des centres de service agrés situés après chez vous.

Clients du Mexique : pour la réparation du produit, consultez les documents fournis avec l'unité.

SHOP-VAC CORPORATION

Brevets délivrés et en instance.

© Shop-Vac Corporation, 2015. Tous droits réservés.

MANUAL DEL USUARIO
