MODE D'EMPLOI TT250USB NUMARK

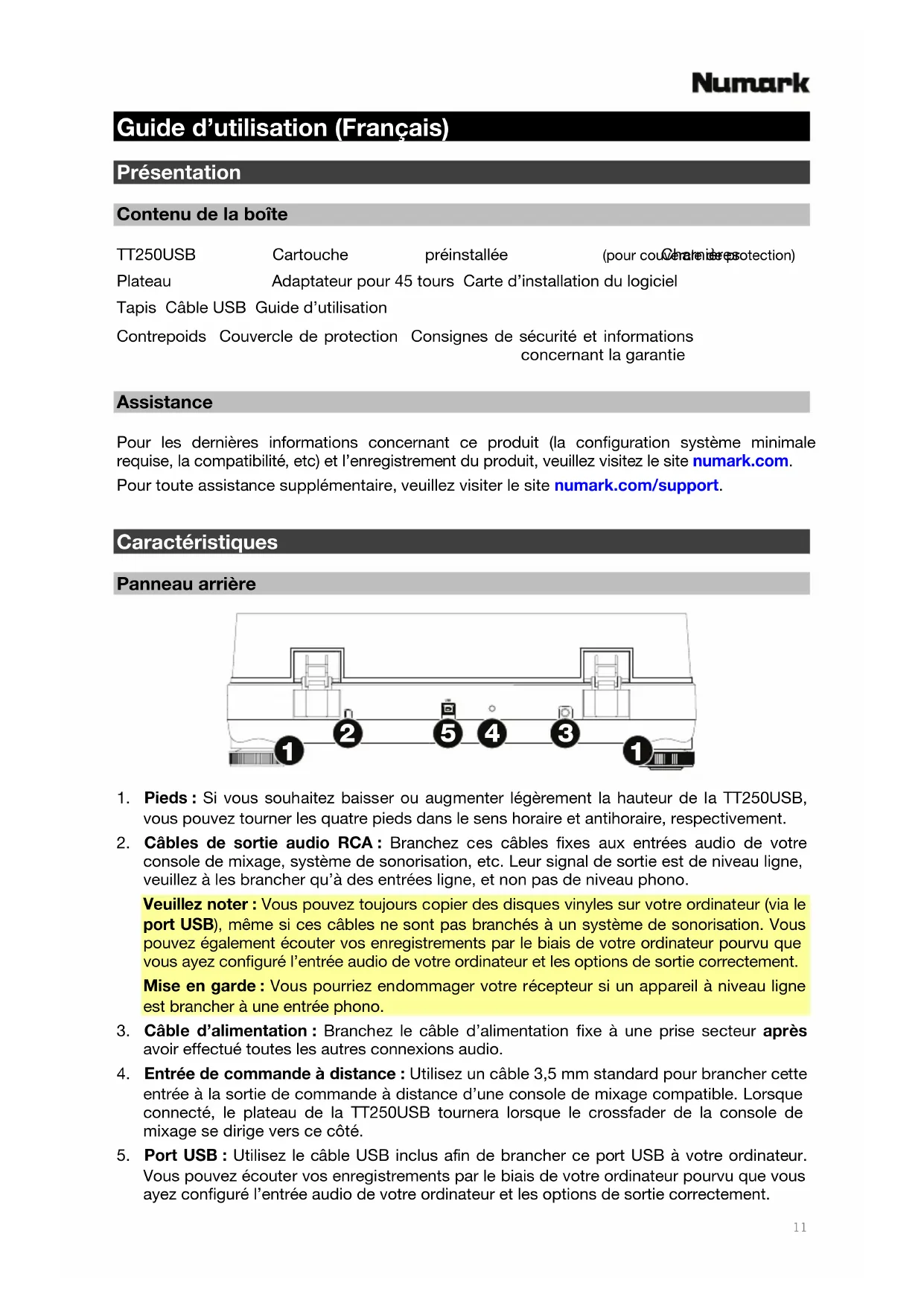

Guide d’utilisation (Français) Présentation Contenu de la boîte TT250USB Cartouche préinstallée Charnières (pour couvercle de protection) Plateau

daptateur pour 45 tours Carte d’installation du logiciel Tapis Câble USB Guide d’utilisation Contrepoids Couvercle de protection Consignes de sécurité et informations concernant la garantie Assistance Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l’enregistrement du produit, veuillez visitez le site numark.com. Pour toute assistance supplémentaire, veuillez visiter le site numark.com/support.

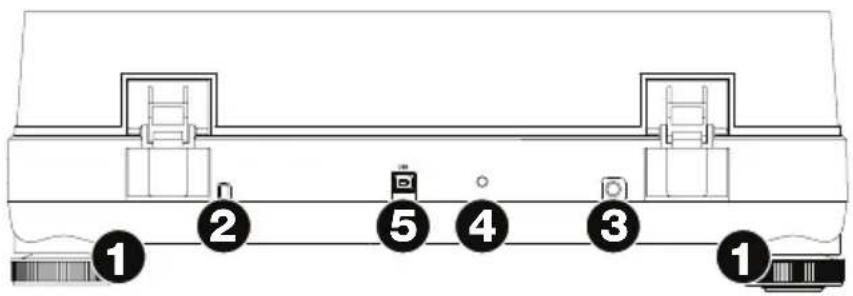

Caractéristiques Panneau arrière

1. Pieds : Si vous souhaitez baisser ou augmenter légèrement la hauteur de la TT250USB,

vous pouvez tourner les quatre pieds dans le sens horaire et antihoraire, respectivement.

2. Câbles de sortie audio RCA : Branchez ces câbles fixes aux entrées audio de votre

console de mixage, système de sonorisation, etc. Leur signal de sortie est de niveau ligne, veuillez à les brancher qu’à des entrées ligne, et non pas de niveau phono. Veuillez noter : Vous pouvez toujours copier des disques vinyles sur votre ordinateur (via le port USB), même si ces câbles ne sont pas branchés à un système de sonorisation. Vous pouvez également écouter vos enregistrements par le biais de votre ordinateur pourvu que vous ayez configuré l’entrée audio de votre ordinateur et les options de sortie correctement. Mise en garde : Vous pourriez endommager votre récepteur si un appareil à niveau ligne est brancher à une entrée phono.

3. Câble d’alimentation : Branchez le câble d’alimentation fixe à une prise secteur après

avoir effectué toutes les autres connexions audio.

4. Entrée de commande à distance : Utilisez un câble 3,5 mm standard pour brancher cette

entrée à la sortie de commande à distance d’une console de mixage compatible. Lorsque connecté, le plateau de la TT250USB tournera lorsque le crossfader de la console de mixage se dirige vers ce côté.

5. Port USB : Utilisez le câble USB inclus afin de brancher ce port USB à votre ordinateur.

Vous pouvez écouter vos enregistrements par le biais de votre ordinateur pourvu que vous ayez configuré l’entrée audio de votre ordinateur et les options de sortie correctement.12

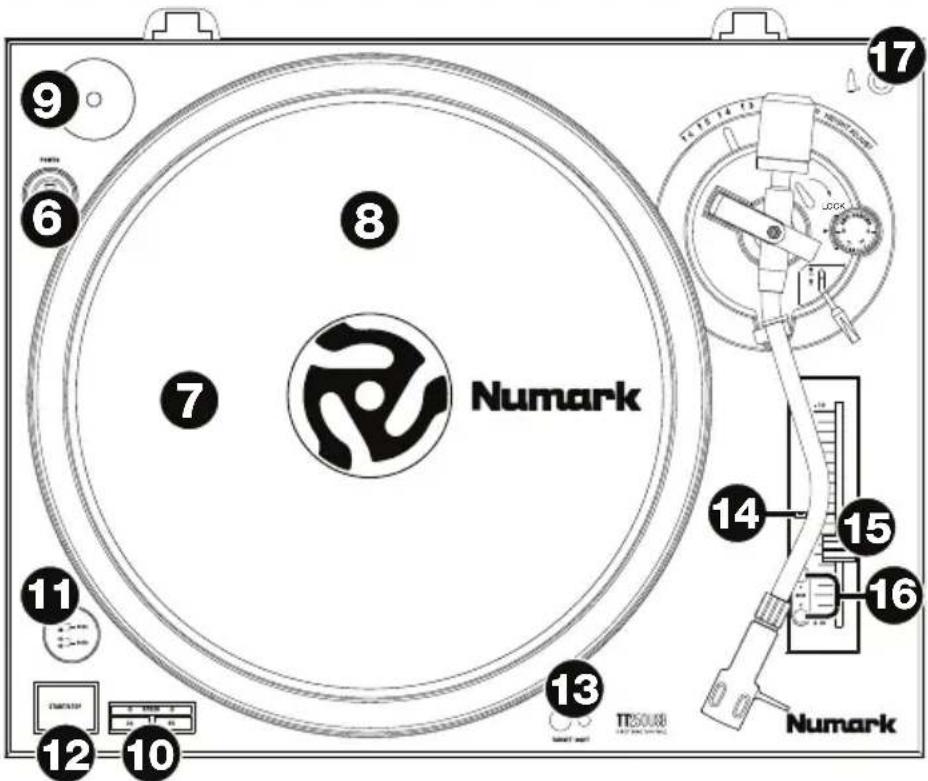

Panneau supérieur LOCK

6. Interrupteur d’alimentation : Cet interrupteur permet de mettre la TT250USB sous et hors

tension. L’anneau autour de cet interrupteur s’allume lorsque la TT250USB est sous tension.

7. Sélecteur de tension (sous le plateau) : Utilisez l’interrupteur sous le plateau pour

sélectionner la tension correspondant à votre pays. Changez seulement ce réglage lorsque nécessaire (p. ex., lorsque vous voyagez dans un pays ou une région avec une tension différente). L’utilisation d’une tension inappropriée pourrait endommager l’appareil.

8. Plateau : Ce plateau doit être correctement placé sur le moteur de la platine avant

l’utilisation. Veuillez consulter la section Installation > Plateau pour de plus amples informations sur l’installation du plateau.

9. Adaptateur pour 45 tours : Rangez l’adaptateur pour 45 tours ici.

10. Touches de vitesses de lecture 33/45 (t/min) : Appuyez sur une de ces touches pour

régler la vitesse de rotation (tr/min) du plateau. Un témoin au-dessus de la touche indique la sélection en cours.

11. Stroboscope : Ce témoin illumine le rebord du plateau, indiquant la vitesse sélectionnée

(tr/min). Alors que le plateau tourne à chaque vitesse, une des rangées des cercles du rebord semblera rester immobile sous l’effet stroboscopique de la lumière. Les premières et deuxièmes rangées correspondent à 33 et 45 tr/min (respectivement) lorsque le sélecteur de tension est placé sur 230 V (50 Hz). Les troisièmes et quatrièmes rangées correspondent à 33 et 45 tr/min (respectivement) lorsque le sélecteur de tension est placé sur 115 V (60 Hz).

12. Start/Stop : Cette touche met sous et hors tension le moteur du plateau de la platine. Si

elle semble ne pas fonctionner, vérifiez que le plateau est bien fixé (veuillez consulter la section Installation > Plateau).

13. Stroboscope : Cette lumière illumine le plateau afin que vous puissiez voir les sillons du

disque (pour le placement de l’aiguille). Pour l’allumer, appuyez sur la plus petite touche à côté d’elle. Pour l’éteindre, enfoncez la lumière dans sa base jusqu’à ce qu’elle se verrouille en place.

14. Témoin de tonalité : Ce témoin s’allume lorsque le curseur de hauteur tonale est réglé sur

15. Curseur de hauteur tonale : Ce curseur permet d’augmenter ou diminuer la hauteur

tonale de la piste (et la vitesse du plateau) jusqu’à 10 %. Lorsqu’il occupe la position centrale, la hauteur tonale est de 0 %.

16. Touches de variation de vitesse de lecture : Appuyez sur une de ces touches pour

réduire ou augmenter temporairement la vitesse de lecture de la piste (vitesse du plateau). Si le curseur de hauteur tonale est déjà à sa position la plus basse ou la plus élevée, vous ne pouvez pas utiliser la touche correspondante de variation de vitesse de lecture pour modifier la tonalité plus dans cette direction.

17. Porte-cartouche : Utilisez cet espace pour ranger la cartouche lors du transport de la

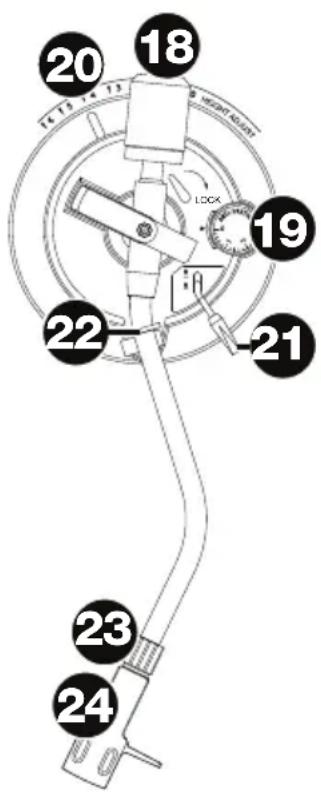

TT250USB. Bras de lecture Veuillez consulter la section Installation > Bras de lecture pour de plus amples détails sur ces commandes.

18. Contrepoids et molette de réglage du contrepoids : Le

contrepoids est utilisé pour équilibrer la cartouche et l’ensemble de coquille afin que la force d’appui de la pointe de lecture soit adéquate.

19. Molette antidérapage : Réglez cette molette afin de compenser

la force d’appui qui se produit avec certaines cartouches lorsque la pointe de lecture s’approche du centre du disque. Pour la plupart des cas, réglez sur 0. Si la platine saute excessivement pendant la lecture inversée ou le scatch lorsque la pointe de lecture s’approche de l’axe central, essayez d’augmenter l’antidérapage par petits incréments indiqués sur la molette.

20. Levier de réglage de la hauteur : Ce levier permet de définir la

hauteur du bras de lecture. Déplacez le petit levier de verrouillage (au-dessus de la molette antidérapage) vers la gauche ou vers la droite pour déverrouiller ou verrouiller le réglage de la hauteur. Veuillez consulter la section Installation > Bras de lecture pour de plus amples informations.

21. Levier du bras de lecture : Ce levier permet de soulever ou

abaisser le bras de lecture. Soulevez le bras de lecture avant de l’approcher ou de l’éloigner du disque et abaissez-le une fois qu’il est en place.

22. Serre-bras : Fermez le serre-bras pour maintenir le bras de

lecture en place lorsqu’il n’est pas utilisé. Le serre-bras reste en position élevée lorsqu’il est déverrouillé. Remarque : Pour éviter tout dommage durant le transport de la TT250USB, nous vous recommandons de retirer la cartouche et l’ensemble de coquille ainsi que de verrouiller le bras de lecture dans serre-bras.

23. Bague de verrouillage du bras de lecture : Cette bague

permet de fixer l’ensemble de coquille et la cartouche au bras de lecture. Tournez la cartouche dans le sens horaire pour la dévisser, ou dans le sens antihoraire pour la serrer, mais sans la serrez à fond.

24. Cartouche et coquille : La cartouche incluse est préinstallée sur

une coquille standard. Retirez le couvercle de plastique de la cartouche (protège la pointe de lecture) avant d’utiliser la TT250USB. La cartouche et la coquille peuvent être remplacées par l’utilisateur avec différentes cartouches standards compatibles. LOCK

Installation Plateau Placez le plateau sur le moteur en alignant les broches du fond du plateau avec les trous du moteur. Appuyez fermement. Vérifiez qu’il tourne uniformément et qu’il ne vacille pas excessivement, puis placez le tapis sur le plateau. Important :

• Une mauvaise installation du plateau peut entraîner une piètre performance de la platine, l’instabilité du plateau, ou causer des dommages permanents au moteur.
• Assurez-vous que le tapis est toujours placé sur le plateau lors de l’utilisation de la platine vinyle. Si le tapis n’est pas utilisé, cela pourrait endommager le disque ainsi que la platine. Bras de lecture 0 360° 1

Important : Veuillez consulter la documentation fournie avec la cartouche afin de déterminer la pression/poids (en grammes) de la pointe de lecture et la hauteur du bras de lecture (en millimètres).

1. Assurez-vous que la cartouche est sur le bras de lecture. Tournez-la dans le sens horaire pour la

desserrer ou dans le sens antihoraire pour la serrer. Ne serrez pas à fond ! Retirez le couvercle de plastique de la cartouche (protège la pointe de lecture) avant d’utiliser la platine.

2. Tournez le contrepoids dans le sens antihoraire (alors que vous faites face à la molette de

réglage du contrepoids) jusqu’à ce qu’il soit en position avant maximale. Remarque : Ceci est également la quantité maximale de pression pouvant être appliquée sur la cartouche.

3. Maintenant, il devrait avoir une sensation de pesanteur et de résistance lorsque la coquille est

soulevée ou abaissée. Commencez à tourner le contrepoids dans le sens horaire (alors que vous faites face à la molette de réglage du contrepoids) jusqu’à ce qu’il n’y a plus de sensation de pesanteur et de résistance. Lorsque fait correctement, le bras de lecture pivotera dans les deux sens avec très peu de résistance indiquant qu’il y a exactement 0 gramme de pression sur la pointe de lecture.

4. Avec le contrepoids dans sa nouvelle position, loin du point de pivotement du bras de lecture,

saisissez seulement la molette de réglage du contrepoids et tournez-la jusqu’à ce que 0 soit en position verticale.

5. Pour terminer, tournez le contrepoids (et la molette de réglage du contrepoids) dans le sens

antihoraire jusqu’à ce que vous atteigniez le poids désiré. Une révolution complète de la molette de réglage du contrepoids correspond à 3,5 g, ainsi si le réglage fait 360° au-delà du point 0, ajoutez 3,5 à la nouvelle lecture du réglage du contrepoids. Remarque : L’ensemble de coquille et de cartouche inclus nécessite un minimum de 3 grammes et un maximum de 5 grammes pour une performance optimale.

6. Déplacez le petit levier de verrouillage (Lock au-dessus de la molette antidérapage) dans le

sens antihoraire pour déverrouiller le levier de réglage de la hauteur. Placez la pointe de lecture sur le disque et puis déplacez le levier de réglage de hauteur pour soulever ou abaisser le bras de lecture afin qu’il soit parallèle au disque. Pousser le levier de verrouillage (Lock) dans le sens horaire pour verrouiller le nouveau réglage de la hauteur. 4,5 g15
