MANUALE UTENTE TT250USB NUMARK

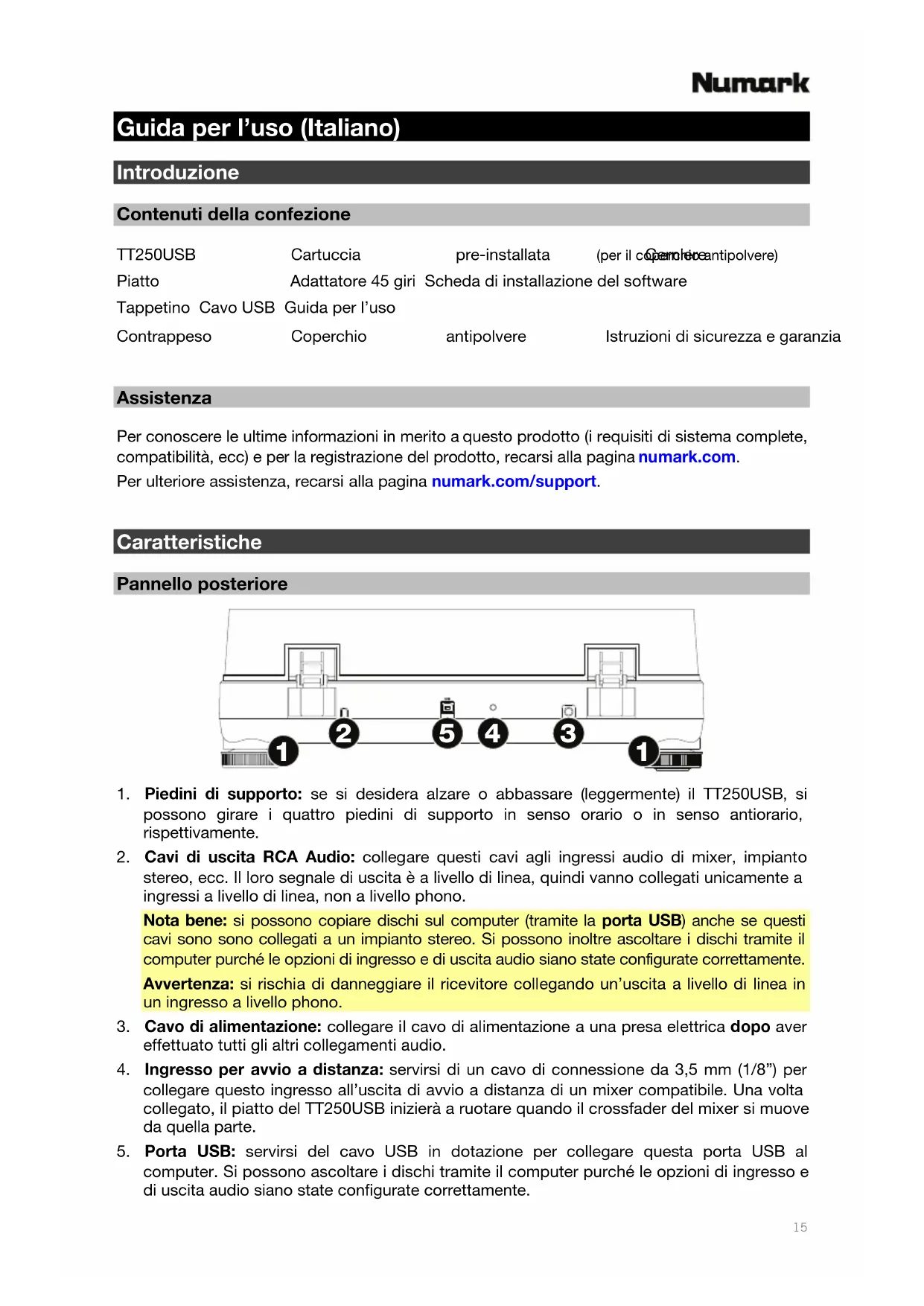

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

TT250USB	Cartuccia	pre-installata	(per il coproloce antipolvere)
Piatto	Adattatore 45 giri	Scheda di installazione del software
Tappetino Cavo USB	Guida per l’uso
Contrappeso	Coperchio	antipolvere	Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina numark.com.

Per ulteriore assistenza, recarsi alla pagina numark.com/support.

Caratteristiche

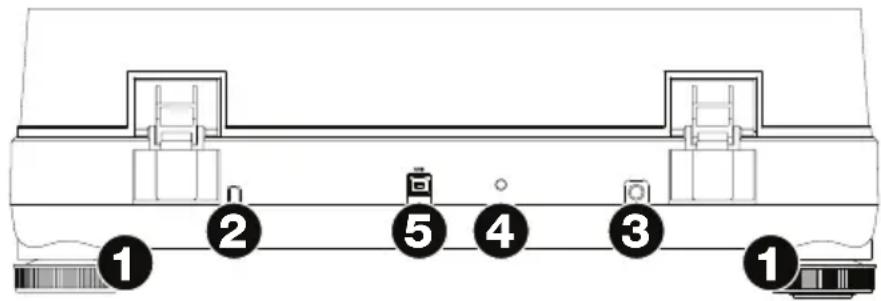

Pannello posteriore

1. Piedini di supporto: se si desidera alzare o abbassare (leggermente) il TT250USB, si possono girare i quattro piedini di supporto in senso orario o in senso antiorario, rispettivamente.
2. Cavi di uscita RCA Audio: collegare questi cavi agli ingressi audio di mixer, impianto stereo, ecc. Il loro segnale di uscita è a livello di linea, quindi vanno collegati unicamente a ingressi a livello di linea, non a livello phono.

Nota bene: si possono copiare dischi sul computer (tramite la porta USB) anche se questi cavi sono sono collegati a un impianto stereo. Si possono inoltre ascoltare i dischi tramite il computer purché le opzioni di ingresso e di uscita audio siano state configurate correttamente.

Avvertenza: si rischia di danneggiare il ricevitore collegando un'uscita a livello di linea in un ingresso a livello phono.

1. Cavo di alimentazione: collegare il cavo di alimentazione a una presa elettrica dopo aver effettuato tutti gli altri collegamenti audio.
2. Ingresso per avvio a distanza: servirsi di un cavo di connessione da 3,5 mm (1/8") per collegare questo ingresso all'uscita di avvio a distanza di un mixer compatibile. Una volta collegato, il piatto del TT250USB inizierà a ruotare quando il crossfader del mixer si muove da quella parte.
3. Porta USB: servirsi del cavo USB in dotazione per collegare questa porta USB al computer. Si possono ascoltare i dischi tramite il computer purché le opzioni di ingresso e di uscita audio siano state configurate correttamente.

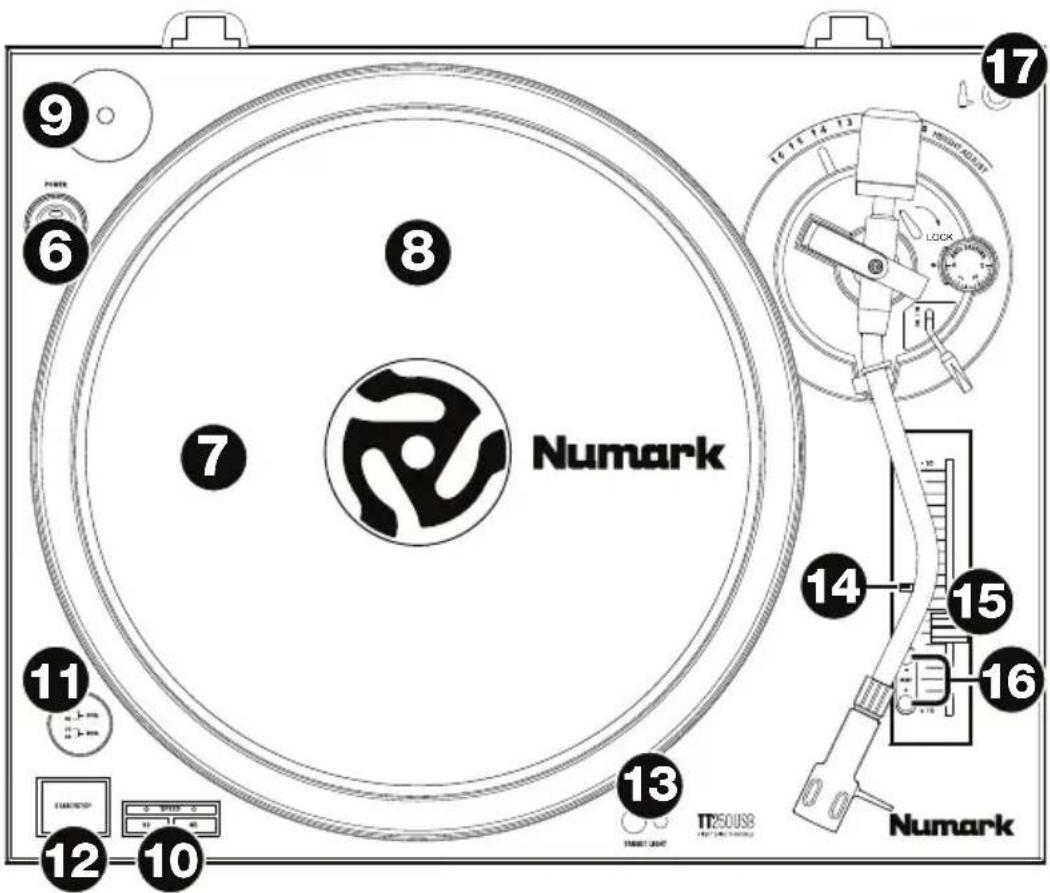

Pannello superiore

9 6 8 7 Numark 11 13 12 10 14 15 16 17 13 TRELLA CHAT Numark 12 TTR50US3 13 14 15 16

1. Interruttore di alimentazione: premere questo interruttore per accendere o spegnere il TT250USB. L'anello intorno all'interruttore si illumina quando il TT250USB è acceso.
2. Selettore di tensione (sotto il piatto): servirsi dell'interruttore posto sotto il piatto per selezionare la tensione specifica per il proprio Paese. Modificare l'impostazione solo se necessario (ad es. quando ci si reca in un Paese o in una regione dove viene impiegato un voltaggio diverso). Selezionare un livello di tensione inadeguato può danneggiare l'apparecchio.
3. Piatto: il piatto va collocato bene sul motore del giradischi prima dell'uso. Si veda Configurazione > Piatto per informazioni dettagliate su come fissare il piatto.
4. Adattatore 45 giri: riporre l'adattatore a 45 giri a questo livello.
5. Tasti 33 e 45 giri: premere uno di questi tasti per impostare la velocità di rotazione (RPM) del piatto. Una spia accesa sopra al tasto indica la selezione corrente.
6. Luce stroboscopica: illumina il bordo del piatto, indicandone la velocità corrente (RPM). Mentre il piatto gira a ciascuna velocità, una delle file di cerchi sul bordo rimarrà ferma sotto lo strobo della luce. La prima e la seconda fila corrispondono (rispettivamente) a 33 e 45 giri quando il selettore di tensione è impostato su 230 V (50 Hz). La terza e la quarta fila corrispondono (rispettivamente) a 33 e 45 giri quando il selettore di tensione è impostato su 115 V (60 Hz).
7. Start/Stop: questo tasto avvia e ferma il motore del giradischi. Se sembra non funzionare, assicurarsi che il piatto sia ben fissato (si veda Configurazione > Piatto).
8. Luce target: questa luce illumina il piatto in modo che si possano vedere le scanalature del disco (per collocare la puntina). Per accenderla, premere il tasto più piccolo accanto ad esso. Per spegnerlo, premere la luce verso il basso nella base fino a quando non si fissa in posizione.

9. Luce pitch: questa luce si accende quando il cursore del pitch è impostato su 0%.

10. Fader del pitch: muovere questo fader per aumentare o diminuire il pitch della traccia (e la velocità del piatto) fino al 10%. In posizione centrale, il pitch è di 0%.

11. Bend del Pitch -/+: premere uno di questi tasti per ridurre o aumentare temporaneamente il pitch della traccia (velocità del piatto). Se il fader del pitch è già al minimo o al massimo, non è possibile utilizzare il corrispondente tasto di bend del pitch per regolare ulteriormente il pitch in quella direzione.
12. Ferma cartuccia: servirsi di questo spazio per riporre la cartuccia durante il trasporto del TT250USB.

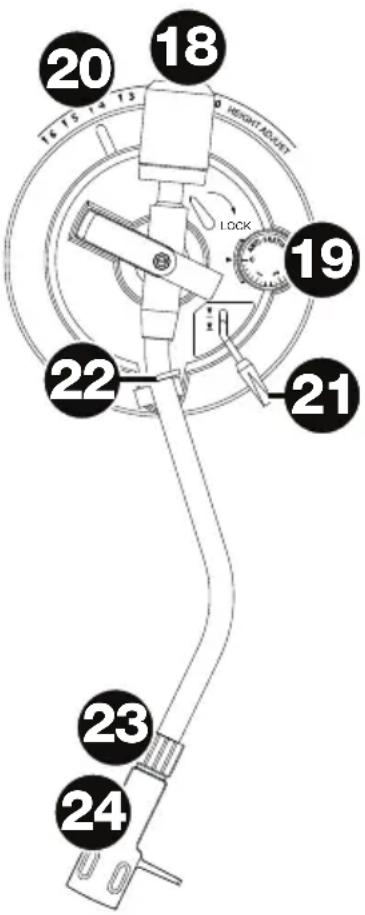

Braccio

Fare riferimento al paragrafo Configurazione > Braccio per ulteriori dettagli circa questi comandi.

1. Contrappeso e anello graduato: il contrappeso equilibra il gruppo cartuccia e fonorivelatore in modo che il braccio possa applicare la giusta quantità di pressione con la puntina sul disco.
2. Manopola antiscivolamento: servirsi di questa manopola per compensare le forze centripete che si verificano con determinate cartucce quando la puntina si avvicina al centro del disco. Nella maggior parte dei casi, impostare questo comando su 0. Se il giradischi salta eccessivamente durante il back-cueing o lo scratch quando ci si avvicina al centro del disco, aumentare l'impostazione della manopola di piccoli incrementi e testarne le prestazioni.
3. Regolazione dell'altezza: servirsi di questa leva per impostare l'altezza del braccio. Spostare la levetta di bloccaggio Lock (sopra la manopola antiscivolamento) in senso antiorario o in senso orario per sbloccare o bloccare la regolazione dell'altezza, rispettivamente. Per maggiori dettagli, si veda Configurazione > Braccio.
4. Levetta del braccio: alzare o abbassare questa leva per alzare o abbassare il braccio. Alzare il braccio prima di muoverlo verso il disco o di allontanarlo dal disco e abbassarlo quando è in posizione.
5. Fermabraccio: chiudere questo fermo per fissare il braccio quando non è in uso. Quando è aperto, il fermo resterà sollevato.

Nota bene: per evitare danni durante il trasporto del TT250USB, si raccomanda di rimuovere il gruppo composto da cartuccia e fonorivelatore, oltre a fissare il braccio con l'apposito fermo.

1. Dado di fissaggio del braccio: questo dado fissa il gruppo composto da cartuccia e fonorivelatore al braccio. Girare la cartuccia in senso orario per allentarlo o in senso antiorario per stringerlo, evitando di stringerlo eccessivamente.

2. Cartuccia e fonorivelatore: la cartuccia in dotazione è preinstallata su un fonorivelatore standard. Rimuovere il cappuccio in plastica della cartuccia (copripuntina) prima di utilizzare il TT250USB. La cartuccia è sostituibile dall'utente e compatibile con numerose cartucce standard.

20 18 16 15 14 13 HEIGHT ADJINT LOCK 19 22 21 23 24

Configurazione

Piatto

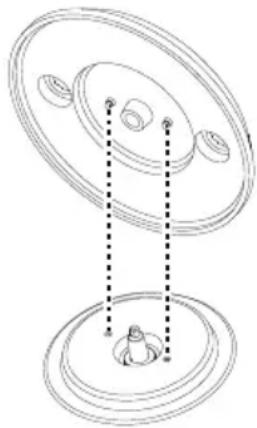

Collocare il piatto sul motore allineando i perni a livello della parte inferiore del piatto con i fori nel motore. Premerlo verso il basso con decisione. Assicurarsi che ruoti uniformemente e non oscilli eccessivamente, quindi collocare il tappetino sul piatto.

Importante:

• Una configurazione scorretta del piatto può portare a scarse prestazioni del giradischi, instabilità del piatto o danni permanenti al motore.
• Quando si usa il giradischi, assicurarsi sempre che il tappetino sia posto sul piatto. Il mancato utilizzo del tappetino può provocare danni al disco, oltre a danneggiare il giradischi stesso.

Importante: fare riferimento alla documentazione della cartuccia per stabilire il giusto rapporto pressione/peso della puntina (in grammi) e l'altezza del braccio (in millimetri).

1. Assicurarsi che la cartuccia sia sul braccio. Girarlo in senso orario per allentarla o in senso antiorario per stringerla. Non serrarla eccessivamente. Rimuovere il cappuccio della cartuccia (copripuntina) prima di utilizzare il giradischi.
2. Ruotare il contrappeso in senso antiorario (rispetto all'anello graduato) fino a quando non si trova nella posizione anteriore completa.

Nota bene: questa è anche la quantità massima di pressione che è possibile applicare alla cartuccia.

1. Ora, quando il fonorivelatore viene alzato e abbassato, si dovrebbe avere una sensazione di peso e di resistenza. Iniziare ruotando il contrappeso in senso orario (lontano dall'anello graduato) fino a quando la sensazione di peso e resistenza non è scomparsa. Se fatto correttamente, il braccio ruoterà con una resistenza minima avanti e indietro, indicando che vi sono esattamente 0 grammi di pressione sulla puntina.

2. Con il contrappeso nella sua nuova posizione lontana dal punto pivot del braccio, far ruotare l'anello graduato fino a quando lo "0" non si trovi in posizione verticale.

3. Infine, ruotare il contrappeso (e l'anello graduato) in senso antiorario fino a raggiungere il peso desiderato. Un giro completo dell'anello graduato corrisponde a 3,5 g, quindi se ruota di 360° oltre il punto 0, aggiungere 3,5 al nuovo valore dell'anello graduato.

Nota bene: per ottenere le prestazioni migliori, il gruppo fonorivelatore e cartuccia in dotazione richiede un minimo di 3 grammi e non più di 5 grammi.

1. Spostare la levetta di bloccaggio Lock (sopra la manopola antiscivolamento) in senso antiorario per sbloccare la regolazione dell'altezza. Collocare la puntina sul disco, quindi spostare la leva di regolazione dell'altezza per alzare o abbassare il braccio in modo che sia parallelo al disco. Spingere la leva di bloccaggio Lock in senso orario per bloccare la nuova regolazione dell'altezza.
