MANUAL DE USUARIO TT250USB NUMARK

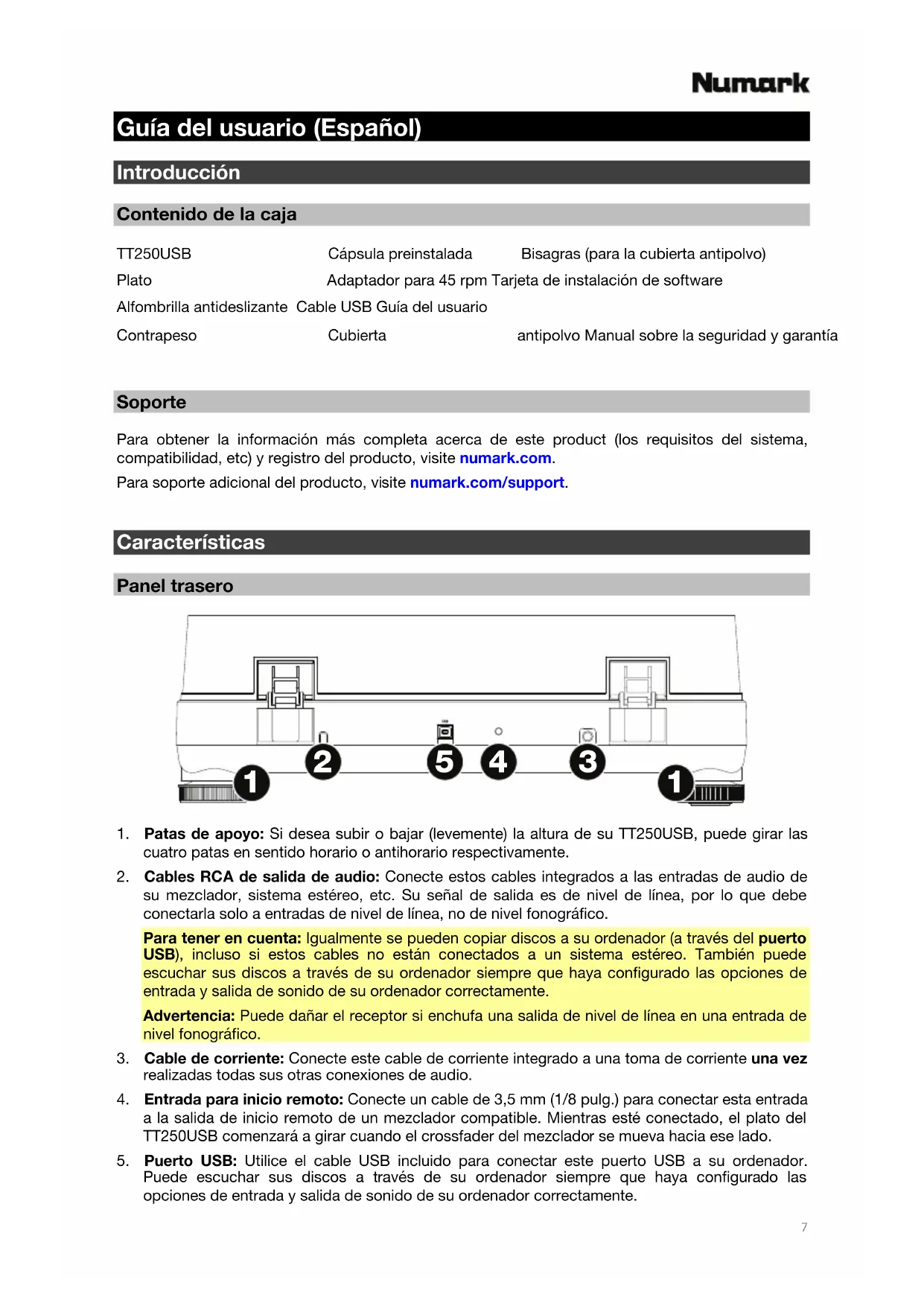

Guía del usuario (Español)

Introducción

Contenido de la caja

TT250USB

Cápsula preinstalada

Bisagras (para la cubierta antipolvo)

Plato

Adaptador para 45 rpm Tarjeta de instalación de software

Alfombrilla antideslizante Cable USB Guía del usuario

Contrapeso

Cubierta

antipolvo Manual sobre la seguridad y garantía

Soporte

Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite numark.com.

Para soporte adicional del producto, visite numark.com/support.

Características

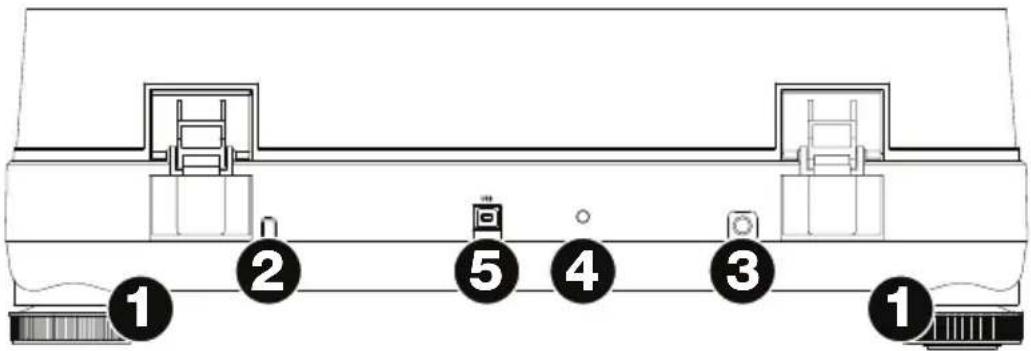

Panel trasero

1. Patas de apoyo: Si desea subir o bajar (levemente) la altura de su TT250USB, puede girar las cuatro patas en sentido horario o antihorario respectivamente.

2. Cables RCA de salida de audio: Conecte estos cables integrados a las entradas de audio de su mezclador, sistema estéreo, etc. Su señal de salida es de nivel de línea, por lo que debe conectarla solo a entradas de nivel de línea, no de nivel fonográfico.

Para tener en cuenta: Igualmente se pueden copiar discos a su ordenador (a través del puerto USB), incluso si estos cables no están conectados a un sistema estéreo. También puede escuchar sus discos a través de su ordenador siempre que haya configurado las opciones de entrada y salida de sonido de su ordenador correctamente.

Advertencia: Puede dañar el receptor si enchufa una salida de nivel de línea en una entrada de nivel fonográfico.

1. Cable de corriente: Conecte este cable de corriente integrado a una toma de corriente una vez realizadas todas sus otras conexiones de audio.

2. Entrada para inicio remoto: Conecte un cable de 3,5 mm (1/8 pulg.) para conectar esta entrada a la salida de inicio remoto de un mezclador compatible. Mientras esté conectado, el plato del TT250USB comenzará a girar cuando el crossfader del mezclador se mueva hacia ese lado.

3. Puerto USB: Utilice el cable USB incluido para conectar este puerto USB a su ordenador. Puede escuchar sus discos a través de su ordenador siempre que haya configurado las opciones de entrada y salida de sonido de su ordenador correctamente.

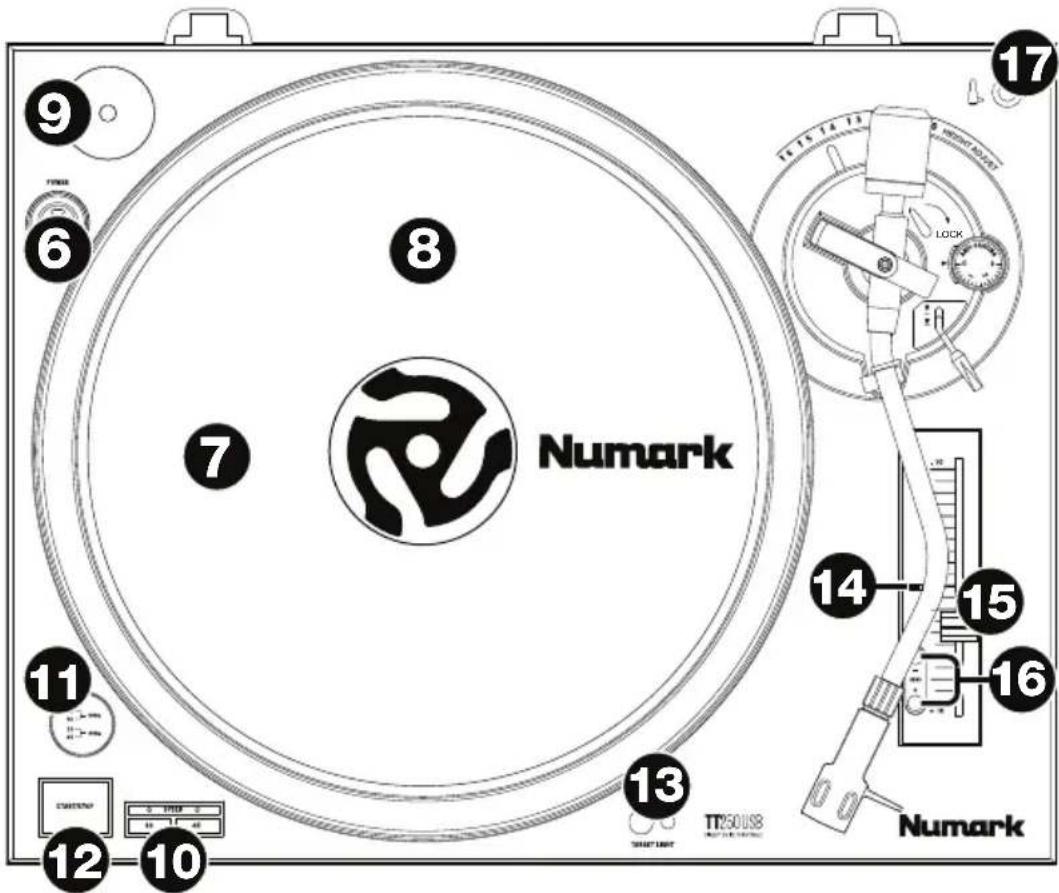

Panel superior

9 6 7 8 Numark 11 12 10 13 14 15 16 17 18 19 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

1. Interruptor de encendido: Pulse este botón para encender o apagar el TT250USB. El anillo alrededor de este interruptor se ilumina cuando el TT250USB está encendido.
2. Selector de voltaje (bajo el plato): Utilice el interruptor ubicado debajo del plato para seleccionar el voltaje según su país. Cambie este ajuste sólo cuando sea necesario (por ej., cuando viaje a un país o región con un voltaje diferente). Si selecciona un ajuste de voltaje incorrecto, se puede dañar la unidad.
3. Plato: Este plato se debe colocar correctamente en el motor del giradiscos antes de hacerlo funcionar. Consulte Instalación > Plato para obtener más información sobre cómo colocar el plato.
4. Adaptador para 45 RPM: Guarde aquí su adaptador para 45 RPM.
5. Botones de 33 y 45 RPM: Pulse cualquiera de estos botones para ajustar la velocidad de rotación (RPM) del plato. Una luz encima del botón indica la selección actual.
6. Estroboscopio: Esta luz ilumina el borde del plato, el cual indica su velocidad actual (RPM). Mientras el plato gira a cada velocidad, una de las filas de círculos en su borde parecerá estar inmóvil bajo el parpadeo de la luz. La primera y segunda fila corresponden a 33 y 45 RPM (respectivamente) cuando el selector de voltaje está ajustado a 230 V (50 Hz). La tercera y cuarta fila corresponden a 33 y 45 RPM (respectivamente) cuando el selector de voltaje está ajustado a 115 V (60 Hz).
7. Iniciar/parar: Con este botón se arranca y para el motor del giradiscos. Si pareciera no estar funcionando, compruebe si el plato está instalado correctamente (consulte Instalación > Plato).

8. Luz de iluminación de cabezal: Esta luz ilumina el plato para que pueda ver los surcos de su disco (para colocar la aguja). Para encenderla, pulse el botón más pequeño junto a ella. Para apagarla, presione la luz hacia abajo hacia la base hasta que quede trabada en su posición.

9. Luz de pitch: Esta luz se ilumina cuando el deslizador de pitch está ajustado al 0%.

10. Fader de pitch: Mueva este fader para aumentar o disminuir el pitch de la pista (y velocidad del plato) en un 10%. En la posición central, el pitch está al 0%.
11. Inflexión de pitch -/+: Pulse cualquiera de estos botones para disminuir o aumentar temporalmente el pitch de la pista (velocidad del plato). Si el fader de pitch ya se encuentra en su posición máxima o mínima, no puede utilizar el botón de inflexión de pitch correspondiente para flexionar el pitch aún más en esa dirección.
12. Portacápsula: Utilice este espacio para guardar su cápsula mientras transporta el TT250USB.

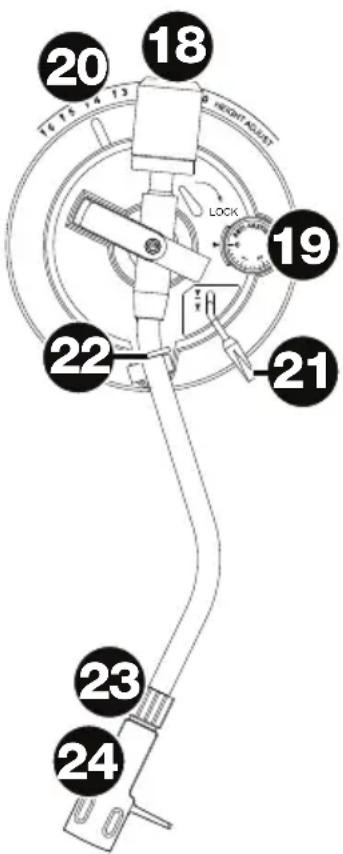

Brazo de lectura

Consulte Instalación > Brazo de lectura para obtener detalles adicionales sobre estos controles.

1. Contrapeso y anillo de escala: El contrapeso equilibra el conjunto del portacápsula y la cápsula de manera que el brazo pueda aplicar la cantidad correcta de presión de la púa sobre el disco.
2. Cuadrante antideslizamiento: Utilice este cuadrante para compensar las fuerzas de tracción hacia adentro que ocurren con ciertas cápsulas cuando la aguja se acerca al centro del disco. En la mayoría de los casos, ajustelo a 0. Si experimenta demasiados saltos durante los retrocesos rápidos o rayados estando cerca del centro del disco, aumente el ajuste de este dial en pequeños incrementos y pruebe el desempeño.
3. Ajuste de altura: Utilice esta palanca para ajustar la altura del brazo. Mueva la pequeña palanca Lock (Bloquear) (encima del cuadrante antideslizamiento) en sentido antihorario u horario para bloquear o desbloquear el ajuste altura, respectivamente. Consulte Instalación > Brazo de lectura para obtener más detalles.
4. Palanca del brazo: Levante esta palanca hacia arriba o abajo para subir o bajar el brazo. Levante el brazo antes de moverlo hacia o alejarlo del disco, y bájelo una vez que esté en su lugar.
5. Clip del brazo: Cierre este clip para asegurar el brazo mientras no se lo utiliza. El clip permanece en la posición "arriba" mientras está abierto

Nota: Para evitar dañar al TT250USB cuando se lo transporta, recomendamos quitar el conjunto del portacápsula y la cápsula así como también asegurar el brazo con el clip del brazo.

1. Tuerca de fijación del brazo: Esta tuerca asegura el conjunto del portacápsula y la cápsula al brazo. Gire la cápsula en sentido horario para aflojarla o en sentido antihorario para ajustarla, pero no la ajuste en exceso.
2. Cápsula y portacápsula: La cápsula incluida viene preinstalada en un portacápsulas estándar. Retire la cubierta plástica de la cápsula (cubierta de la púa) antes de utilizar el TT250USB. La misma es reemplazable por el usuario y compatible con una variedad de cápsulas estándar.

18 NECON SLICE 20 16 15 14 13 19 22 21 23 24

Instalación

Plato

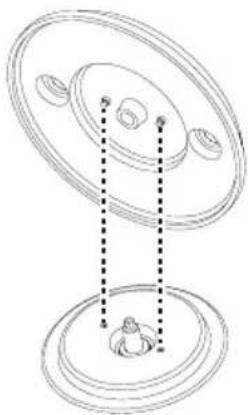

Coloque el plato en el motor alineando los pernos de la parte inferior del plato con los orificios del motor. Presiónelo firmemente. Asegúrese de que gire de manera uniforme y sin tambalear en exceso y coloque la almohadilla antideslizante sobre el plato.

Importante:

• La instalación incorrecta del plato puede causar el mal funcionamiento del giradiscos, la inestabilidad del plato o un daño permanente al motor.
• Asegúrese de que la alfombrilla de fieltro esté siempre colocada sobre el plato cuando se usa el giradiscos. Si no se usa la alfombrilla, puede dañarse el medio, así como el giradiscos.

Importante: Consulte la documentación de su cápsula para determinar la presión/peso apropiado para la púa (en gramos) y altura del brazo (en milímetros).

1. Asegúrese de que la cápsula se encuentre sobre el brazo. Gírela en sentido horario para aflojarla o en sentido antihorario para apretarla. ¡No la apriete en exceso! Retire la cubierta plástica de la cápsula (cubierta de la púa) antes de hacer funcionar el giradiscos.
2. Gire el contrapeso en sentido antihorario (ubicándose de frente al anillo de escala) hasta que el mismo se encuentre en la posición de más al frente.

Nota: Ésta es también la máxima cantidad de presión que se le puede aplicar a la cápsula.

1. Ahora debería sentir una sensación de peso y resistencia cuando levanta o baja el portacápsula. Comience a girar el contrapeso en sentido horario (ubicándose de frente al anillo de escala) hasta que la sensación de peso y resistencia desaparezca. Si esto se hace correctamente, el brazo pivotará de un lado al otro con muy poca resistencia indicando que hay exactamente 0 gramos de presión sobre la aguja.

2. Con el contrapeso en su nueva posición más lejos del punto de pivote del brazo, tome solamente el anillo de escala y gírelo hasta que el 0 esté en la posición vertical.

3. Finalmente, gire el contrapeso (y el anillo de escala) en sentido antihorario hasta alcanzar el peso deseado. Una vuelta completa del anillo de escala equivale a 3,5 g, de manera que si la escala gira 360° más allá del punto 0, sume 3,5 a la nueva lectura del anillo de escala.

Nota: El conjunto de portacápsula y cápsula que se incluye requiere un mínimo de 3 gramos y no más de 5 gramos para un funcionamiento óptimo.

1. Mueva la pequeña palanca Lock (encima del cuadrante antideslizamiento) en sentido antihorario para desbloquear el ajuste de altura. Coloque la púa sobre su disco, y luego mueva la palanca Height Adjust (Ajuste de altura) para subir o bajar el brazo de manera que quede paralelo al disco. Empuje la palanca Lock en sentido horario para bloquear el nuevo ajuste de altura.
