BEDIENUNGSANLEITUNG TT250USB NUMARK

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

TT250USB	Vormontierter	Tonabnehmer	Sichsinierschutz)
Plattenteller	45 RPM	Adapter	Software-Download-Karte
Slipmat	USB-Kabel	Benutzerhandbuch

Gegengewicht Staubabdeckung Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie numark.com.

Um weitere Unterstützung zu Ihrem Produkt zu erhalten, besuchen Sie numark.com/support.

Funktionen

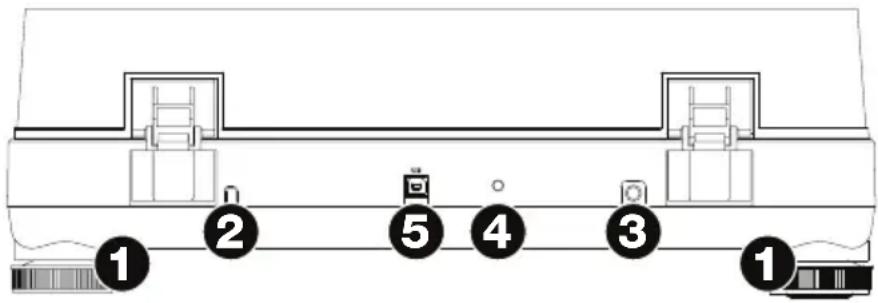

Rückseite

1. Stützfüße: Wenn Sie die Höhe Ihres TT250USB (leicht) absenken oder erhöhen möchten, können Sie die vier Stützfüße im oder gegen den Uhrzeigersinn drehen.
2. RCA-Audiokabel für Ausgabegeräte: Verbinden Sie diese befestigten Kabel mit den Audioeingängen des Mixers, der Stereoanlage etc. Das Ausgangssignal dieser Kabel ist Line-Pegel, verbinden Sie sie daher nur mit Line-Eingängen und nie mit Phono-Eingängen.

Achtung: Sie können auch dann Platten (über den USB-Anschluss) auf Ihren Computer kopieren, wenn diese Kabel nicht mit einer Stereoanlage verbunden sind. Sie können Ihre Platten auch über den Computer anhören, solange Sie den Sound-Eingang Ihres Computers und die Ausgabeoptionen korrekt konfiguriert haben.

Warnung: Sie können Ihren Receiver beschädigen, wenn Sie ein Line-Level-Gerät an einen Phono-Level-Eingang anschließen.

1. Stromkabel: Stecken Sie dieses befestigte Netzkabel in eine Steckdose nachdem Sie all Ihre anderen Audioverbindungen vorgenommen haben.
2. Remote-Start-Eingang: Schließen Sie ein 3,5 mm Kabel an, um diesen Eingang mit dem Remote-Start-Ausgang eines kompatiblen Mixers zu verbinden. Ist es angeschlossen, beginnt sich der Plattenteller des TT250USB zu drehen, wenn der Crossfader des Mixers zur Seite bewegt wird.
3. USB-Port: Verwenden Sie das mitgelieferte USB-Kabel, um diesen USB-Port mit Ihrem Computer zu verbinden. Sie können Ihre Platten auch über den Computer anhören, solange Sie den Sound-Eingang Ihres Computers und die Ausgabeoptionen korrekt konfiguriert haben.

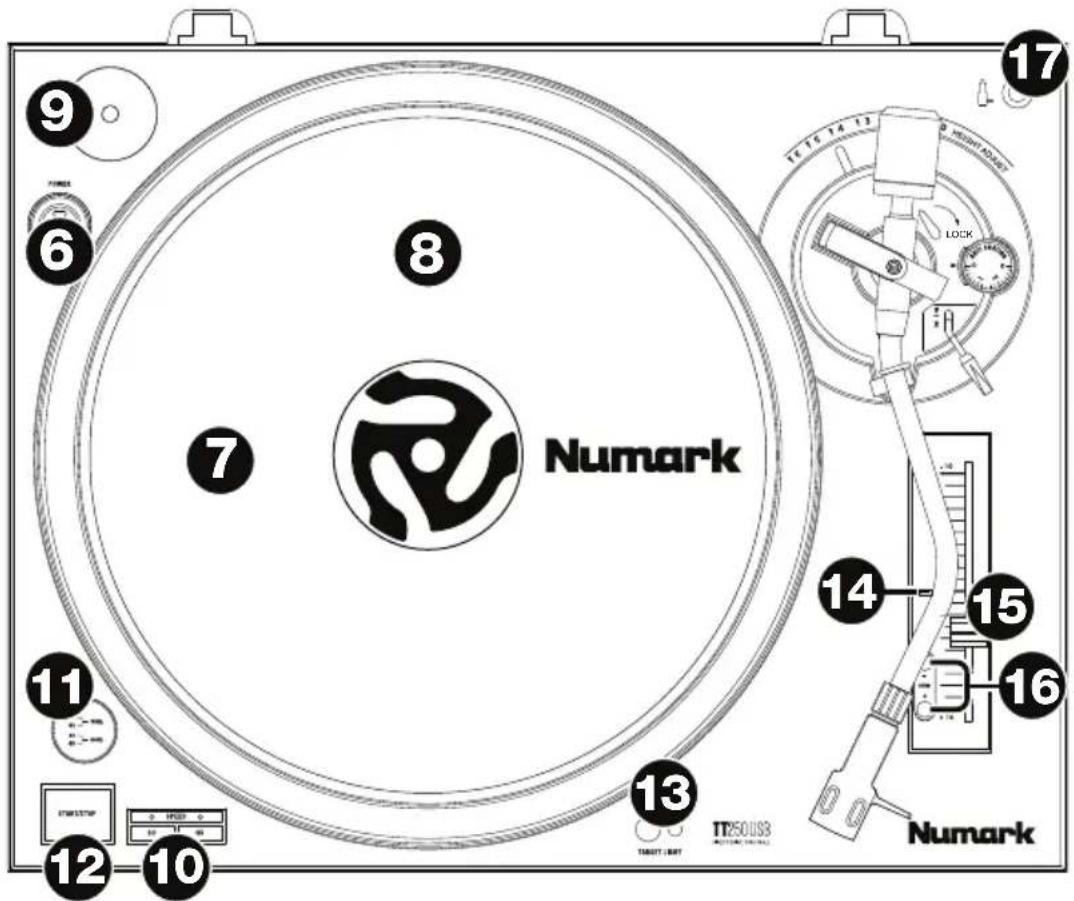

Oberseite

Numark 17 9 8 6 7 14 15 16 13 12 10 11 13 TP250/US3 RUNNING CONTROL NUMark

1. Netzschalter: Drücken Sie diesen Schalter, um das TT250USB ein- oder auszuschalten. Der Ring um die Taste beginnt zu leuchten, wenn das TT250USB eingeschaltet ist.
2. Spannungswahl (unter dem Plattenteller): Verwenden Sie den Schalter unter dem Plattenteller, um die Spannung für Ihr Land auszuwählen. Ändern Sie diese Einstellung nur wenn dies notwendig ist (z.B. bei Reisen in ein Land oder eine Region mit einer anderen Spannung). Die Wahl der falschen Spannung kann das Gerät beschädigen.
3. Plattenteller: Dieser Plattenteller muss vor dem Betrieb korrekt auf den Plattenspielermotor aufgesetzt werden. Siehe Setup > Plattenteller für genauere Informationen über die Sicherung des Plattentellers.
4. 45 RPM Adapter: Bewahren Sie Ihren 45 RPM Adapter hier auf.
5. 33 und 45 RPM Tasten: Drücken Sie eine dieser Tasten, um die Drehzahl (RPM) des Plattentellers einzustellen. Ein Licht über der Taste zeigt die aktuelle Auswahl an.
6. Stroboskop: Dieses Licht beleuchtet den Rand der Platte, um ihre aktuelle Geschwindigkeit (RPM) anzuzeigen. Während sich der Plattenteller bei jedem Tempo dreht, wird eine der Kreisreihen an der Kante unter dem Licht so aussehen, als würde sie stillstehen. Die erste und zweite Reihe entsprechen (jeweils) 33 und 45 RPM, wenn der Spannungswahlschalter auf 230 V (50 Hz) eingestellt ist. Die dritte und vierte Reihe entsprechen (jeweils) 33 und 45 RPM, wenn der Spannungswahlschalter auf 115 V (60 Hz) eingestellt ist.
7. Start/Stopp: Diese Taste startet und stoppt den Plattenspielermotor. Sollte dies nicht funktionieren, stellen Sie sicher, dass der Plattenteller richtig gesichert ist (siehe Setup > Plattenteller).

8. Plattenlicht: Dieses Licht beleuchtet den Plattenteller, so dass Sie die Rillen der Platte (für die Nadelplatzierung) sehen können. Um es zu aktivieren, drücken Sie die kleinere Taste daneben. Um es auszuschalten, drücken Sie das Licht nach unten in den Sockel, bis es einrastet.

9. Pitch-Licht: Dieses Licht leuchtet, wenn der Pitch Fader auf 0% gesetzt ist.

10. Pitch-Fader: Bewegen Sie diesen Regler, um die Tonhöhe des Tracks (und die Geschwindigkeit der Platte) bis zu 10% zu erhöhen oder zu verringern. In der Mittelposition ist die Tonhöhe bei 0%.
11. Pitch-Bend -/+: Drücken Sie eine dieser Tasten, um die Tonhöhe des Tracks (Geschwindigkeit des Plattentellers) vorübergehend zu verringern oder zu erhöhen. Wenn der Pitch-Fader bereits auf der niedrigsten oder höchsten Position ist, können Sie die entsprechende Pitch-Bend-Taste nicht verwenden, um die Tonhöhe weiter in diese Richtung zu bewegen.
12. Tonabnehmerhalter: Hier können Sie Ihren Tonabnehmer aufbewahren, während Sie das TT250USB transportieren.

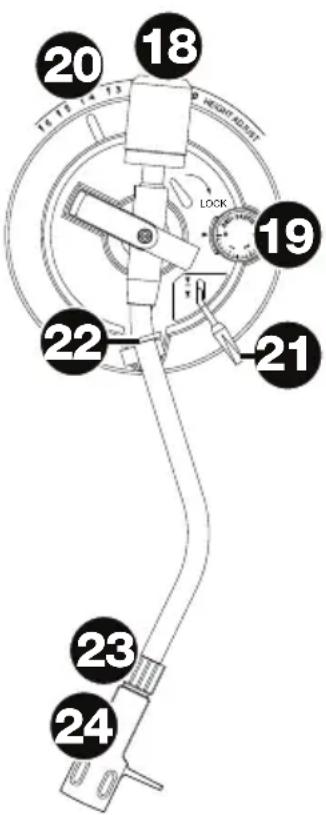

Tonarm

Siehe Setup > Tonarm für zusätzliche Einzelheiten zu diesen Bedienelementen.

1. Gegengewicht und Skalenring: Das Gegengewicht balanciert den Tonabnehmer und Tonabnehmerkopf, damit der Tonarm den richtigen Auflagedruck auf die Nadel anwenden kann.
2. Anti-Skating-Drehrad: Verwenden Sie dieses Rad, um innere Auflagekräfte auszugleichen, die bei bestimmten Tonabnehmern auftreten, wenn sich die Nadel der Plattenmitte nähert. In den meisten Fällen stellen Sie hier 0 ein. Wenn Sie übermäßiges Springen beim Zurückspielen oder bei Scratching feststellen, während die Nadel kurz vor der Plattenmitte ist, sollten Sie den Wert in kleinen Schritten erhöhen und die Performance testen.
3. Höhenanpassung: Verwenden Sie diesen Hebel, um die Höhe des Tonarms einzustellen. Bewegen Sie den kleinen Sperrhebel (über dem Anti-Skating-Drehrad) gegen den Uhrzeigersinn oder im Uhrzeigersinn, um die Höhenverstellung zu ver- oder entriegeln. Siehe Setup > Tonarm für weitere Details.
4. Tonarmhebel: Bringen Sie diesen Hebel nach oben oder nach unten, um den Tonarm zu heben oder zu senken. Heben Sie den Tonarm zuerst an, bevor Sie ihn von der Platte wegbewegen und senken Sie ihn ab, sobald er in Position ist.
5. Arm-Clip: Schließen Sie diesen Clip, um den Tonarm zu sichern, während er nicht verwendet wird. Der Clip bleibt in der „oberen“ Position solange er geöffnet ist.

Hinweis: Um Schäden beim Transport des TT250USB zu vermeiden, empfehlen wir das Entfernen des Tonabnehmers und des Tonabnehmerkopfes sowie das Sichern des Tonarms mit dem Arm-Clip.

1. Tonarm-Sicherungsmutter: Diese Mutter fixiert den Tonabnehmerkopf und das Tonabnehmersystem am Tonarm. Drehen Sie den Tonabnehmer im Uhrzeigersinn, um ihn zu lösen bzw. gegen den Uhrzeigersinn, um ihn festzuziehen, aber ziehen Sie ihn nicht zu fest an.
2. Tonabnehmer und Kopf: Der mitgelieferte Tonabnehmer ist auf einem standardmäßigen Tonabnehmerkopf vormontiert. Entfernen Sie die Plastikabdeckung (Nadelhülse) bevor Sie das TT250USB verwenden. Diese ist vom Benutzer selbst austauschbar und mit einer Vielzahl von Standardtonabnehmern kompatibel.

20 18 19 22 21 23 24 17 16 15 MGN ALUO LOCK

Setup

Plattenteller

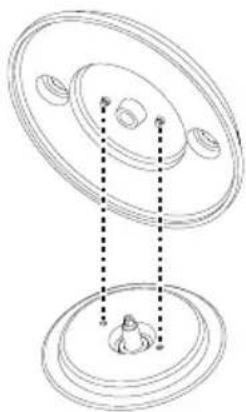

Legen Sie die Plattenteller auf den Motor, indem Sie die Stifte an der Unterseite des Plattentellers mit den Löchern im Motor ausrichten. Drücken Sie den Teller fest nach unten. Stellen Sie sicher, dass er sich gleichmäßig dreht und nicht zu stark wackelt. Legen Sie dann die Slipmat auf den Plattenteller.

Wichtig:

• Eine unsachgemäße Montage des Plattentellers kann zu schlechter Performance, Instabilität oder permanenten Motorschäden führen.
• Achten Sie darauf, dass die Filz-Slipmat während der Verwendung des Plattenspielers immer am Plattenteller liegt. Eine fehlende Slipmat kann Schäden an den Tonträgern oder dem Plattenspieler verursachen.

Wichtig: Lesen Sie die Anleitung für Ihren Tonabnehmer, um den richtigen Auflagedruck/Gewicht (in Gramm) und die Tonarmhöhe (in Millimetern) zu bestimmen.

1. Stellen Sie sicher, dass der Tonabnehmer am Tonarm montiert ist. Drehen Sie ihn im Uhrzeigersinn, um ihn zu lösen, oder gegen den Uhrzeigersinn, um ihn festzuziehen. Ziehen sie ihn jedoch nicht zu fest an! Entfernen Sie die Plastikabdeckung des Tonabnehmers (Nadelabdeckung) bevor Sie den Plattenspieler verwenden.
2. Drehen Sie das Gegengewicht gegen den Uhrzeigersinn (während Sie den Skalenring vor sich haben) bis es ganz vorne ist.

Hinweis: Dies ist auch der maximale Druck, der auf den Tonabnehmer ausgeübt werden kann.

1. Gewicht und Widerstand sollten fühlbar sein, wenn der Kopf angehoben und abgesenkt wird. Drehen Sie das Gegengewicht im Uhrzeigersinn (während Sie den Skalenring vor sich haben), bis das Gewichts- und Widerstandsgefühl weg ist. Wenn dies richtig gemacht wird, lässt sich der Tonarm mit sehr wenig Widerstand hin und her schwenken, was anzeigt, dass genau 0 Gramm Auflagedruck besteht.

2. Das Gegengewicht befindet sich nun weiter weg vom Tonarmdrehpunkt in der neuen Position. Fassen Sie nur den Skalenring an und drehen Sie ihn, bis sich 0 in der vertikalen Position befindet.

3. Drehen Sie schließlich das Gegengewicht (und den Skalenring) gegen den Uhrzeigersinn, bis Sie das gewünschte Gewicht erreichen. Eine vollständige Umdrehung des Skalenrings entspricht 3,5g. Wenn sich die Skala also um 360° über den 0 Punkt hinaus drehen lässt, fügen Sie dem neuen Skalenringwert 3,5 hinzu.

Hinweis: Der mitgelieferte Kopf und das Tonabnehmersystem erfordern ein Minimum von 3g und maximal 5g für eine optimale Leistung.

1. Bewegen Sie den kleinen Sperrhebel (über dem Anti-Skate-Drehrad) gegen den Uhrzeigersinn, um die Höheneinstellung zu entriegeln. Legen Sie die Nadel auf Ihre Platte und bewegen Sie dann den Höheneinstellungshebel, um den Tonarm anzuheben oder abzusenken, sodass er parallel zur Platte ist. Bewegen Sie den Sperrhebel im Uhrzeigersinn, um die neue Höheneinstellung zu fixieren.
