BEDIENUNGSANLEITUNG NTX1000 NUMARK

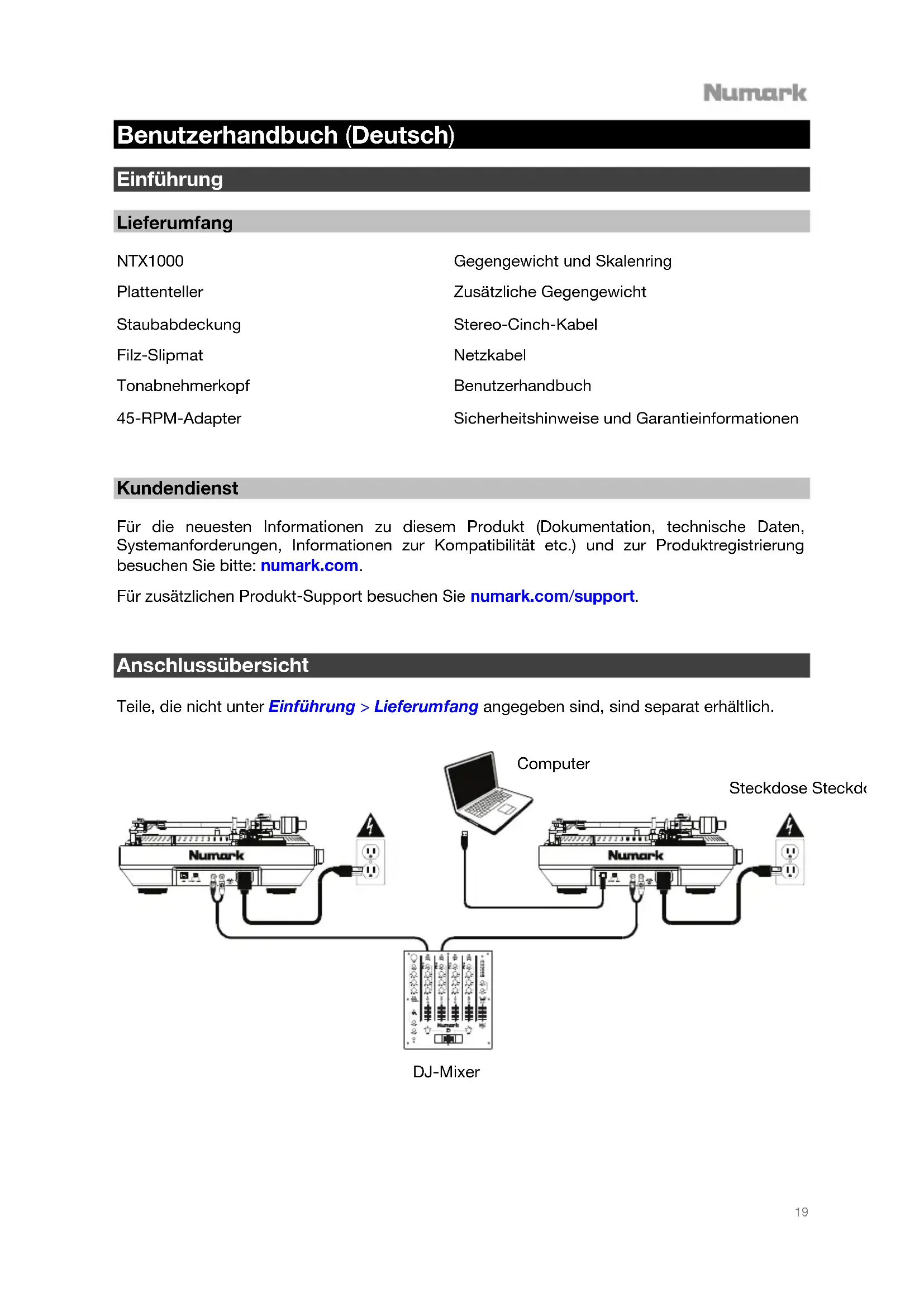

Benutzerhandbuch (Deutsch) Einführung Lieferumfang NTX1000 Plattenteller Staubabdeckung Filz-Slipmat Tonabnehmerkopf 45-RPM-Adapter Gegengewicht und Skalenring Zusätzliche Gegengewicht Stereo-Cinch-Kabel Netzkabel Benutzerhandbuch Sicherheitshinweise und Garantieinformationen

Kundendienst Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie bitte: numark.com. Für zusätzlichen Produkt-Support besuchen Sie numark.com/support.

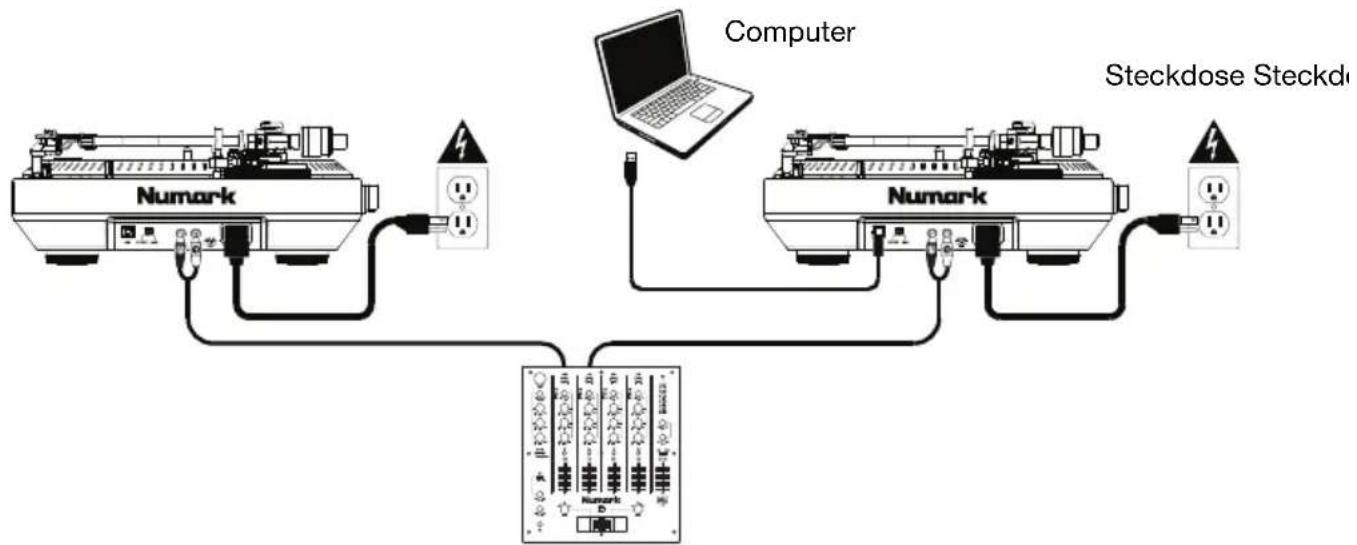

Anschlussübersicht Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

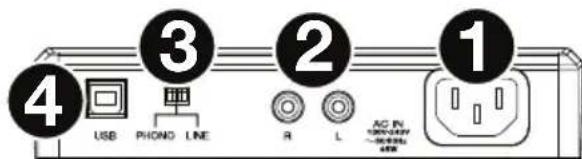

Funktionen Seitenteil

1. Netzeingang: Verwenden Sie den

mitgelieferten Netzadapter, um diesen Eingang mit einer Steckdose zu verbinden und schalten das Gerät dann ein.

2. Cinch-Ausgänge: Verwenden Sie Standard-

Cinch-Kabel, um diesen Ausgang mit einem Mixer, Lautsprechern oder einem Verstärker zu verbinden. Verwenden Sie den Phono/ Line-Schalter, um den Ausgangspegel einzustellen.

3. Line/Phono-Schalter: Stellen Sie diesen Schalter je nach Gerät, das Sie an die Cinch-

Ausgänge anschließen, auf die entsprechende Position. Wenn Sie einen Phono-Level-Eingang anschließen, stellen Sie diesen Schalter auf Phono. Wenn Sie einen Line-Level-Eingang anschließen, stellen Sie diesen Schalter auf Line. Hinweis: Bei der Einstellung Line wird die Audiowiedergabe gestoppt, wenn das Gerät ausgeschaltet wird. Bei der Einstellung Phono wird die Audiowiedergabe nach dem Ausschalten des Geräts fortgesetzt.

4. USB-Port: Verwenden Sie ein Standard-USB-Kabel, um diesen USB-Port mit Ihrem Computer

zu verbinden. Sie können Ihre Platten auch über den Computer anhören, solange Sie den Sound-Eingang Ihres Computers und die Ausgabeoptionen korrekt konfiguriert haben. Hinweis: Wenn das NTX1000 über USB an einen Computer angeschlossen ist, muss der Phono/Line-Schalter auf Line eingestellt sein. Oberseite

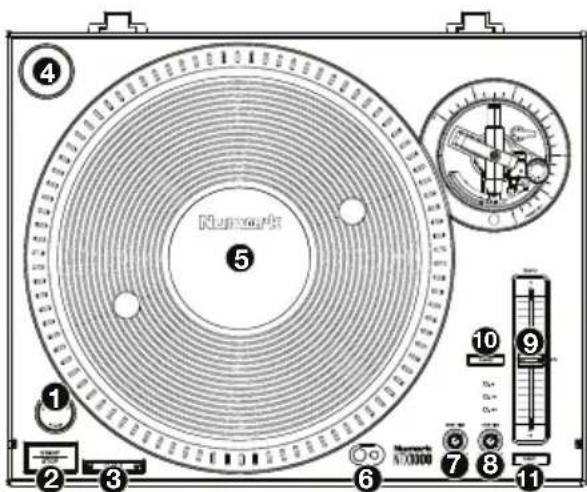

1. Netzschalter und Stroboskoplicht: Drehen Sie

diesen Regler am oberen Teil des Stroboskoplichts, um das NTX1000 ein- oder auszuschalten. Das Stroboskoplicht beleuchtet die Plattentellerkante, an der zu erkennen ist, ob die Rotationsgeschwindigkeit des Plattentellers konstant ist. Beobachten Sie die vertikalen Linien an der Kante unter dem Stroboskoplicht, wenn sich der Plattenteller dreht. Wenn die Umdrehungsphase konstant ist, scheinen die Linien still zu stehen. Ist die Rotationsphase nicht konstant, scheinen die Linien zu „driften“.

2. Start/Stopp: Drücken Sie diese Taste, um den

Plattentellermotor zu starten oder zu stoppen. Sollte der Plattenteller nicht funktionieren, stellen Sie sicher, dass er richtig gesichert ist (siehe Setup > Plattenteller).

3. 33 und 45 RPM-Tasten: Drücken Sie eine dieser Tasten, um die Drehzahl (RPM) des

Plattentellers einzustellen. Die beleuchtete Taste zeigt die aktuelle Auswahl an.

4. 45 RPM-Adapterhalterung: Bewahren Sie den 45 RPM-Adapter hier auf, wenn Sie ihn nicht

5. Plattenteller: Legen Sie den Plattenteller auf den Motor bevor Sie das Gerät verwenden. Siehe

Setup > Plattenteller für genauere Informationen über die Sicherung des Plattentellers.

6. Plattenlicht: Dieses Licht beleuchtet den Plattenteller, so dass Sie die Rillen der Platte (für die

Nadelplatzierung) sehen können. Um es zu aktivieren, drücken Sie die kleinere Taste daneben. Um es auszuschalten, drücken Sie das Licht nach unten in den Sockel, bis es einrastet.

7. Startzeit: Steuert die Geschwindigkeit, mit der der Plattenteller seine normale

Abspielgeschwindigkeit erreicht.

8. Stoppzeit: Steuert die Geschwindigkeit, mit der der Plattenteller bis zum Stillstand bremst

9. Pitch-Fader: Bewegen Sie diesen Regler, um die Geschwindigkeit des Plattentellers (und damit

die Tonhöhe des Tracks) zu erhöhen oder zu verringern. In der Mittelposition liegt die Tonhöhe bei 0%. Verwenden Sie die Taste Pitch-Range, um den vollen Bereich des Pitch-Faders einzustellen.

10. Pitch-Range: Drücken Sie diese Taste, um durch die verfügbaren Bereiche des Pitch-Faders zu

blättern: ±8%, ±16% oder ±50%. Die Lichter über der Taste zeigen die aktuelle Auswahl an.

11. Pitch Zurücksetzen: Drücken Sie diese Taste, um die Geschwindigkeit des Plattentellers sofort

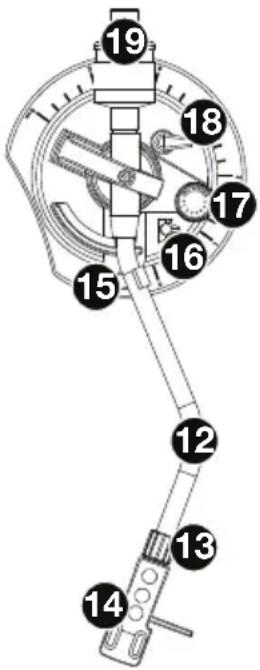

auf die 0% Pitch-Anpassung zurückzusetzen - und zwar unabhängig von der Position des Pitch- Faders. Tonarm Siehe Setup > Tonarm für zusätzliche Einzelheiten zu diesen Bedienelementen.

12. Tonarm: Bringen Sie den Tonarm behutsam über die Platte am

Plattenteller, wenn sich der Tonarmhebel in der „angehobenen“ Position befindet. Um Ihre Platte abzuspielen, bringen Sie den Tonarmhebel in die „abgesenkte“ Position. So wird der Tonarm auf Ihre Platte abgesenkt.

13. Tonarm-Sicherungsmutter: Diese Mutter fixiert den Tonabnehmerkopf

und das Tonabnehmersystem am Tonarm. Drehen Sie den Tonabnehmer im Uhrzeigersinn, um ihn zu lösen bzw. gegen den Uhrzeigersinn, um ihn festzuziehen. Ziehen sie ihn jedoch nicht zu fest an!

14. Tonabnehmerkopf: Setzen Sie Ihren Tonabnehmer (nicht im Lieferumfang

enthalten) in diesen Kopf ein und befestigen Sie den Kopf anschließend an der Tonarm-Sicherungsmutter. (Vor Gebrauch entfernen Sie bitte die Plastikabdeckung vom Tonabnehmer.) Der Tonkopf ist vom Benutzer austauschbar und mit vielen Standardtonabnehmern kompatibel. Hinweis: Um Schäden zu vermeiden, empfehlen wir, Tonkopf und Tonabnehmersystem zu entfernen, bevor sie das NTX1000 verpacken oder transportieren.

15. Tonarm-Clip: Schließen Sie diesen Clip, um den Tonarm zu sichern,

während er nicht verwendet wird. Der Clip bleibt in der „oberen“ Position solange er geöffnet ist.

16. Tonarmhebel: Bewegen Sie diesen Hebel zwischen seinen beiden Positionen, um den Tonarm

anzuheben oder abzusenken. Heben Sie den Tonarm zuerst an, bevor Sie ihn von der Platte wegbewegen und senken Sie ihn ab, sobald er in Position ist.

17. Anti-Skating-Drehrad: Verwenden Sie dieses Rad, um innere Auflagekräfte auszugleichen, die

bei bestimmten Tonabnehmern auftreten, wenn sich die Nadel der Plattenmitte nähert. In den meisten Fällen stellen Sie hier 0 ein. Wenn Sie übermäßiges Springen der Nadel beim Zurückspielen oder Scratching feststellen, während die Nadel kurz vor der Plattenmitte ist, sollten Sie den Wert in kleinen Schritten erhöhen und die Einstellung danach testen.

18. Höhenverstellung und Sperrhebel: Drehen Sie dieses große Rad, um die Höhe des Tonarms

einzustellen. Bewegen Sie den kleinen Sperrhebel (über dem Anti-Skating-Drehrad) gegen den Uhrzeigersinn oder im Uhrzeigersinn, um die Höhenverstellung zu ver- oder entriegeln. Siehe Setup > Tonarm, um zu erfahren, wie Sie die korrekte Höhe einstellen.

19. Gegengewicht und Skalenring: Das Gegengewicht balanciert den Tonabnehmer und

Tonabnehmerkopf, damit der Tonarm den richtigen Auflagedruck auf die Nadel anwenden kann. Siehe Setup > Tonarm, um mehr über die korrekte Balance des Tonarms zu erfahren. Hinweis: Wenn Ihr Tonkopf schwerer als erwartet ist, gibt es ein zusätzliches Gegengewicht, das Sie gemeinsam mit diesem Gegengewicht benutzen können, um Ihren Tonarm richtig zu balancieren.

Setup Plattenteller Legen Sie die Plattenteller auf den Motor, indem Sie die Stifte an der Unterseite des Plattentellers mit den Löchern im Motor ausrichten. Drücken Sie den Teller fest nach unten. Stellen Sie sicher, dass er sich gleichmäßig dreht und nicht zu stark wackelt. Legen Sie dann die Slipmat auf den Plattenteller. Wichtig:

• Eine unsachgemäße Montage des Plattentellers kann zu schlechter Wiedergabe, Instabilität oder sogar permanenten Motorschäden führen.
• Achten Sie darauf, dass die Filz-Slipmat während der Verwendung des Plattenspielers immer auf dem Plattenteller liegt. Eine fehlende Slipmat kann Schäden an den Tonträgern oder dem Plattenspieler verursachen. Tonarm 0 360° 1

Wichtig: Lesen Sie die Anleitung für Ihren Tonabnehmer, um den richtigen Auflagedruck/Gewicht (in Gramm) und die Tonarmhöhe (in Millimetern) zu bestimmen.

1. Stellen Sie sicher, dass der Tonabnehmer am Tonarm montiert ist. Drehen Sie ihn im Uhrzeigersinn, um ihn

zu lösen, oder gegen den Uhrzeigersinn, um ihn festzuziehen. Ziehen sie ihn jedoch nicht zu fest an! Entfernen Sie die Plastikabdeckung des Tonabnehmers (Nadelabdeckung) bevor Sie den Plattenspieler verwenden.

2. Bringen Sie das Gegengewicht und den Skalenring am Tonarm an und drehen dann das

Gegengewicht gegen den Uhrzeigersinn (während Sie den Skalenring vor sich haben), bis er sich vollständig in der vordersten Position befindet. Hinweis: Dies ist auch der maximale Druck, der auf den Tonabnehmer ausgeübt werden kann.

3. Gewicht und Widerstand sollten fühlbar sein, wenn der Tonabnehmerkopf angehoben und abgesenkt

wird. Drehen Sie das Gegengewicht im Uhrzeigersinn (während Sie den Skalenring vor sich haben), bis das Gewichts- und Widerstandsgefühl weg ist. Wenn dies korrekt durchgeführt wurde, lässt sich der Tonarm mit sehr wenig Widerstand hin und her schwenken, was anzeigt, dass genau 0 Gramm Auflagedruck besteht.

4. Das Gegengewicht befindet sich nun weiter weg vom Tonarmdrehpunkt in der neuen Position. Fassen Sie

nur den Skalenring an und drehen Sie ihn, bis sich 0 in der vertikalen Position befindet.

5. Drehen Sie schließlich das Gegengewicht und den Skalenring gegen den Uhrzeigersinn, bis Sie das

gewünschte Gewicht erreichen. Eine vollständige Umdrehung des Skalenrings entspricht 3 g. Wenn sich die Skala also um 360° über den 0 Punkt hinaus drehen lässt, fügen Sie dem neuen Skalenringwert 3 hinzu. Wenn Sie bei diesem Schritt das gewünschte Gewicht nicht erreichen können, entfernen Sie das Gegengewicht und den Skalenring völlig vom Tonarm, bringen das (im Lieferumfang enthaltene) zusätzliche Gegengewicht am Ende des Tonarms an und beginnen wieder bei oben angeführtem Schritt 2. Dies tritt nicht oft auf, es gibt jedoch einige DJ- Tonköpfe und Tonabnehmer, die schwerer als normal sind.

6. Bewegen Sie den kleinen Sperrhebel (über dem Anti-Skate-Drehrad) gegen den Uhrzeigersinn, um die

Höheneinstellung zu entriegeln. Legen Sie die Nadel auf Ihre Platte und bewegen Sie dann den Höheneinstellungshebel, um den Tonarm anzuheben oder abzusenken, sodass er parallel zur Platte ist. Bewegen Sie den Sperrhebel im Uhrzeigersinn, um die neue Höheneinstellung zu fixieren. 4 g23
