MANUALE UTENTE NTX1000 NUMARK

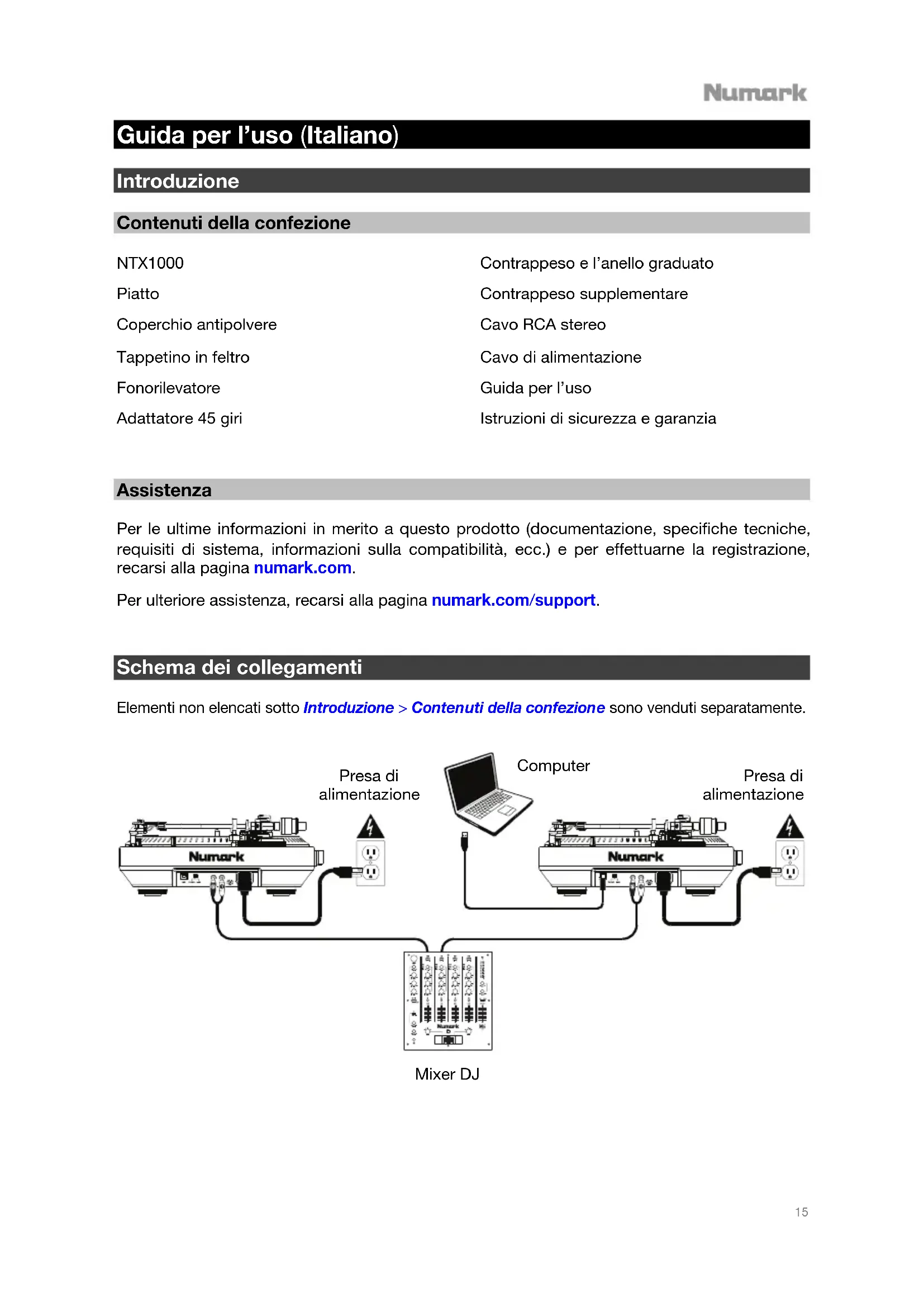

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

NTX1000	Contrappeso e l’anello graduato
Piatto	Contrappeso supplementare
Coperchio antipolvere	Cavo RCA stereo
Tappetino in feltro	Cavo di alimentazione
Fonorilevatore	Guida per l’uso
Adattatore 45 giri	Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina numark.com.

Per ulteriore assistenza, recarsi alla pagina numark.com/support.

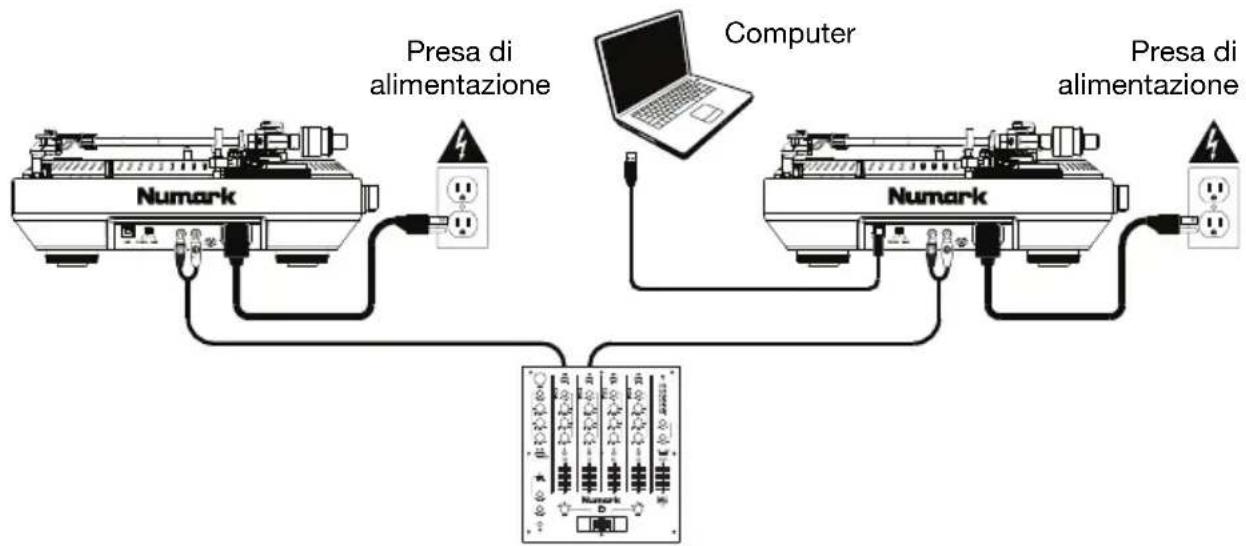

Schema dei collegamenti

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Mixer DJ

Caratteristiche

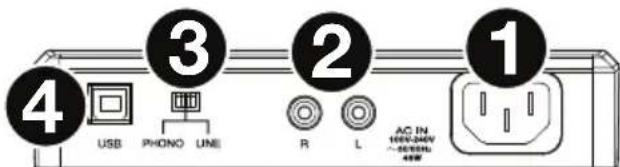

Pannello laterale

1. Ingresso di alimentazione: servirsi dell'adattatore di alimentazione in dotazione per collegare questo ingresso ad una presa di alimentazione, quindi accendere l'apparecchio.

4 USB PHONO LINE 3 2 R L AC IN 100V/40W ~50MHz 40W

1. Uscite RCA: servirsi di cavi stereo RCA standard per collegare queste uscite a un mixer, un altoparlante o un amplificatore. Servirsi dell'interruttore Phono/Linea per configurare il livello dell'uscita.

2. Interruttore Phono/Linea: configurare questo interruttore posizionandolo adeguatamente a seconda del dispositivo cui si collegano le uscite RCA. Quando il collegamento è a un ingresso a livello phono, impostare l'interruttore su Phono. Quando il collegamento è a un ingresso a livello di linea, impostare l'interruttore su Line.

Nota bene: quando impostato su Line, l'audio viene perso quando l'alimentazione è spenta. Quando impostato su Phono, l'audio continua a essere riprodotto quando l'alimentazione è spenta, consentendo prestazioni senza motore del piatto.

1. Porta USB: servirsi uno cavo USB standard per collegare questa porta USB al computer. Si possono ascoltare i dischi tramite il computer purché le opzioni di ingresso e di uscita audio siano state configurate correttamente.

Nota bene: quando l'NTX1000 è collegato al computer tramite USB, l'interruttore Phono/Line deve essere impostato su Line.

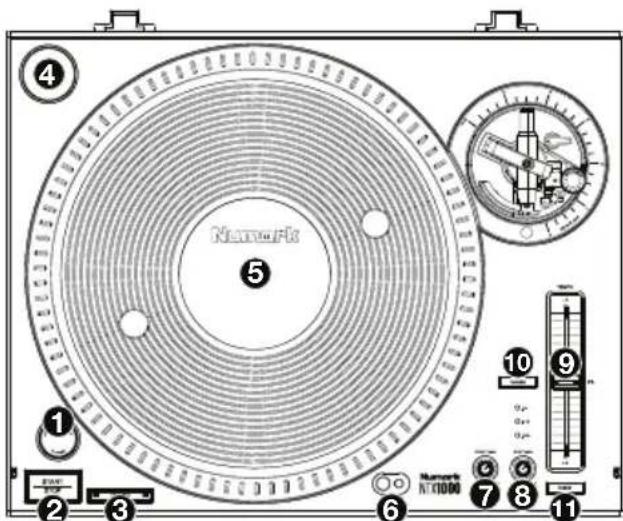

Pannello superiore

1. Interruttore di alimentazione e luce stroboscopica: girare questa manopola posta sulla luce stroboscopica per accendere o spegnere il NTX1000.

La luce stroboscopica illumina il bordo del piatto, cosa che indica se la fase della rotazione del piatto è costante o meno. Mentre il piatto gira, osservarele linee verticali sul bordo sotto lo strobo della luce. Se la fase è costante, le linee saranno ferme. Se la rotazione è fuori fase, le linee si muovono o “vagano”.

1. Start/Stop: premere questo tasto per avviare o arrestare il motore del piatto. Se il piatto sembra non funzionare, assicurarsi che sia fissato in maniera adeguata (si veda Configurazione > Piatto).

4 5 1 2 3 6 10 9 Nanork N71000 7 8 11

1. Tasti 33 & 45 giri: premere uno di questi tasti per impostare la velocità di rotazione (giri al minuto) del piatto. Il tasto acceso indica la scelta corrente.
2. Supporto adattatore 45 giri: collocare qui l'adattatore a 45 giri quando non è in uso.
3. Piatto: collocare il piatto sul motore prima di utilizzarlo. Si veda Configurazione > Piatto per informazioni dettagliate su come fissare il piatto.

4. Luce target: questa luce illumina il piatto in modo che si possano vedere le scanalature del disco (per collocare la puntina). Per accenderla, premere il tasto più piccolo accanto ad esso. Per spegnerlo, premere la luce verso il basso nella base fino a quando non si fissa in posizione.

5. Start Time: controlla la velocità alla quale il piatto riguadagna la sua normale velocità di riproduzione.

6. Stop Time: controlla la velocità alla quale il piatto rallenta fino a giungere all'arresto completo ("tempo di frenata").
7. Fader del pitch: muovere questo fader per aumentare o ridurre la velocità del piatto (e di conseguenza il pitch della traccia). In posizione centrale, il pitch è di 0%. Servirsi del tasto Pitch Range per impostare l'intervallo completo del fader del pitch.
8. Gamma del pitch: premere questo tasto per commutare tra gli intervalli disponibili del fader del pitch: ±8%, ±16% e ±50%. Le spie accese sopra al tasto indicano la selezione corrente.
9. Reset del pitch: premere questo tasto per far tornare la velocità del piatto alla regolazione 0% del pitch immediatamente, indipendentemente dalla posizione del fader del pitch.

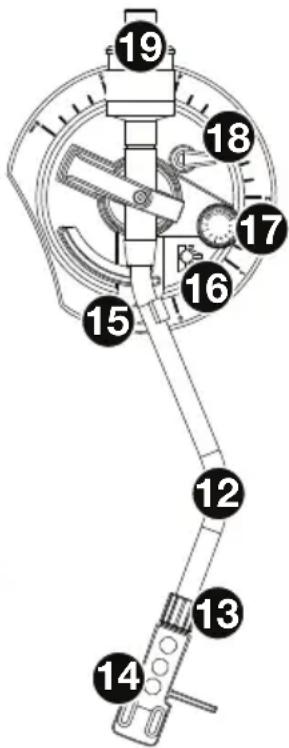

Braccio

Fare riferimento al paragrafo Configurazione > Braccio per ulteriori dettagli circa questi comandi.

1. Braccio: con la leva del braccio in posizione "sollevata", muovere delicatamente il braccio fino a portarlo sul disco posto sul piatto. Per riprodurre il disco, spostare la leva del braccio in posizione "abbassata", in modo che abbassi il braccio sul disco.
2. Dado di fissaggio del braccio: questo dado fissa il gruppo composto da cartuccia e fonorivelatore al braccio. Girare la cartuccia in senso orario per allentarlo o in senso antiorario per stringerlo. Non serrarlo eccessivamente.
3. Fonorilevatore: montare la cartuccia (non in dotazione) sul gonorivelatore, quindi fissare quest'ultimo al dado di fissaggio del braccio. (Ricordarsi di togliere il coperchio di plastica dalla cartuccia prima di utilizzarla.) Il gonorilevatore è sostituibile dall'utente e compatibile con numerose cartucce standard.

Nota bene: per evitare danni, consigliamo di rimuovere il gruppo composto da fonorivelatore e cartuccia prima di confezionare o trasportare il NTX1000.

1. Fermabraccio: chiudere questo fermo per fissare il braccio quando non è in uso. Quando è aperto, il fermo resterà sollevato.

2. Levetta del braccio: spostare la leva tra le sue due posizioni per alzare o abbassare il braccio. Alzare il braccio prima di muoverlo verso il disco o di allontanarlo dal disco e abbassarlo quando è in posizione.

3. Manopola antiscivolamento: girare questa manopola per compensare le forze centripete che si verificano con determinate cartucce quando la puntina si avvicina al centro del disco. Nella maggior parte dei casi, impostare questo comando su 0. Se il giradischi salta eccessivamente durante il back-cueing o lo scratch quando ci si avvicina al centro del disco, aumentare l'impostazione della manopola di piccoli incrementi e testarne le prestazioni.

4. Regolazione dell'altezza e levetta di bloccaggio: girare questa grande manopola per impostare l'altezza del braccio. Spostare la levetta di bloccaggio Lock (sopra la manopola antiscivolamento) in senso antiorario o in senso orario per sbloccare o bloccare la regolazione dell'altezza, rispettivamente. Si veda Configurazione > Braccio per sapere come impostare l'altezza giusta.

5. Contrappeso e anello graduato: il contrappeso equilibra il gruppo cartuccia e fonorivelatore in modo che il braccio possa applicare la giusta quantità di pressione con la puntina sul disco. Si veda Configurazione > Braccio per sapere come bilanciare adeguatamente il braccio.

Nota bene: se il fonorilevatore è più pesante del previsto, in dotazione è presente un ulteriore contrappeso, con cui è possibile bilanciare il braccio adeguatamente.

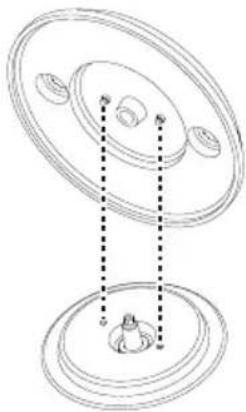

Collocare il piatto sul motore allineando i perni a livello della parte inferiore del piatto con i fori nel motore. Premerlo verso il basso con decisione. Assicurarsi che ruoti uniformemente e non oscilli eccessivamente, quindi collocare il tappetino sul piatto.

Importante:

• Una configurazione scorretta del piatto può portare a scarse prestazioni del giradischi, instabilità del piatto o danni permanenti al motore.
• Quando si usa il giradischi, assicurarsi sempre che il tappetino sia posto sul piatto. Il mancato utilizzo del tappetino può provocare danni al disco, oltre a danneggiare il giradischi stesso.

Importante: fare riferimento alla documentazione della cartuccia per stabilire il giusto rapporto pressione/peso della puntina (in grammi) e l'altezza del braccio (in millimetri).

1. Assicurarsi che la cartuccia sia sul braccio. Girarlo in senso orario per allentarla o in senso antiorario per stringerla. Non serrarla eccessivamente. Rimuovere il cappuccio della cartuccia (copripuntina) prima di utilizzare il giradischi.
2. Fissare il contrappeso e l'anello graduato al braccio, quindi ruotare il contrappeso in senso antiorario (guardando l'anello graduato) fino a che non si trovi completamente rivolto in avanti.

Nota bene: questa è anche la quantità massima di pressione che è possibile applicare alla cartuccia.

1. Ora, quando il fonorivelatore viene alzato e abbassato, si dovrebbe avere una sensazione di peso e di resistenza. Iniziare ruotando il contrappeso in senso orario (lontano dall'anello graduato) fino a quando la sensazione di peso e resistenza non è scomparsa. Se fatto correttamente, il braccio ruoterà con una resistenza minima avanti e indietro, indicando che vi sono esattamente 0 grammi di pressione sulla puntina.

2. Con il contrappeso nella sua nuova posizione lontana dal punto pivot del braccio, far ruotare l'anello graduato fino a quando lo 0 non si trovi in posizione verticale.

3. Infine, ruotare il contrappeso e l'anello graduato in senso antiorario fino a raggiungere il peso desiderato. Un giro completo dell'anello graduato corrisponde a 3 g, quindi se ruota di 360° oltre il punto 0, aggiungere 3 al nuovo valore dell'anello graduato.

Qualora non fosse possibile raggiungere il peso desiderato durante questa fase, rimuovere interamente il contrappeso e l'anello graduato dal braccio, fissare il contrappeso aggiuntivo (in dotazione) all'estremità del braccio, quindi ricominciare dalla fase 2 di cui sopra. Non si tratta di un caso comune, ma ci possono essere alcuni fonorilevatori DJ e cartucce più pesanti del normale.

1. Spostare la levetta di bloccaggio Lock (sopra la manopola antiscivolamento) in senso anteriorio per sbloccare la regolazione dell'altezza. Collocare la puntina sul disco, quindi spostare la leva di regolazione dell'altezza per alzare o abbassare il braccio in modo che sia parallelo al disco. Spingere la leva di bloccaggio Lock in senso orario per bloccare la nuova regolazione dell'altezza.
