FOIRE AUX QUESTIONS - WIFIR3 VELLEMAN

Comment installer le VELLEMAN WIFIR3 ?

Pour installer le VELLEMAN WIFIR3, placez l'amplificateur à proximité de l'antenne TV et connectez-le entre l'antenne et le téléviseur. Assurez-vous que l'appareil est alimenté.

Pourquoi je ne reçois pas de signal après installation ?

Vérifiez toutes les connexions pour vous assurer qu'elles sont bien fixées. Assurez-vous également que l'antenne est orientée dans la bonne direction pour capter le signal.

Quel est le voltage d'alimentation requis pour le VELLEMAN WIFIR3 ?

Le VELLEMAN WIFIR3 nécessite une alimentation de 12 V pour fonctionner correctement.

Comment savoir si l'amplificateur fonctionne correctement ?

Vérifiez les indicateurs LED sur l'appareil. Une lumière verte indique que l'amplificateur fonctionne correctement, tandis qu'une lumière rouge peut signaler un problème.

L'amplificateur affecte-t-il la qualité de l'image ?

Un amplificateur de signal comme le VELLEMAN WIFIR3 peut améliorer la qualité de l'image en renforçant le signal. Cependant, un signal trop puissant peut également causer des interférences.

Puis-je utiliser le VELLEMAN WIFIR3 avec une antenne intérieure ?

Oui, le VELLEMAN WIFIR3 peut être utilisé avec une antenne intérieure, mais assurez-vous que l'antenne est de bonne qualité pour de meilleurs résultats.

Que faire si l'appareil surchauffe ?

Si l'appareil surchauffe, débranchez-le immédiatement et laissez-le refroidir. Assurez-vous qu'il est placé dans un endroit ventilé et qu'il n'est pas obstrué.

Y a-t-il une garantie pour le VELLEMAN WIFIR3 ?

Oui, le VELLEMAN WIFIR3 est généralement livré avec une garantie de 2 ans. Veuillez consulter le manuel pour plus de détails.

Comment puis-je contacter le service client si j'ai d'autres questions ?

Vous pouvez contacter le service client de VELLEMAN par email ou par téléphone, les coordonnées sont disponibles sur le site officiel de VELLEMAN.

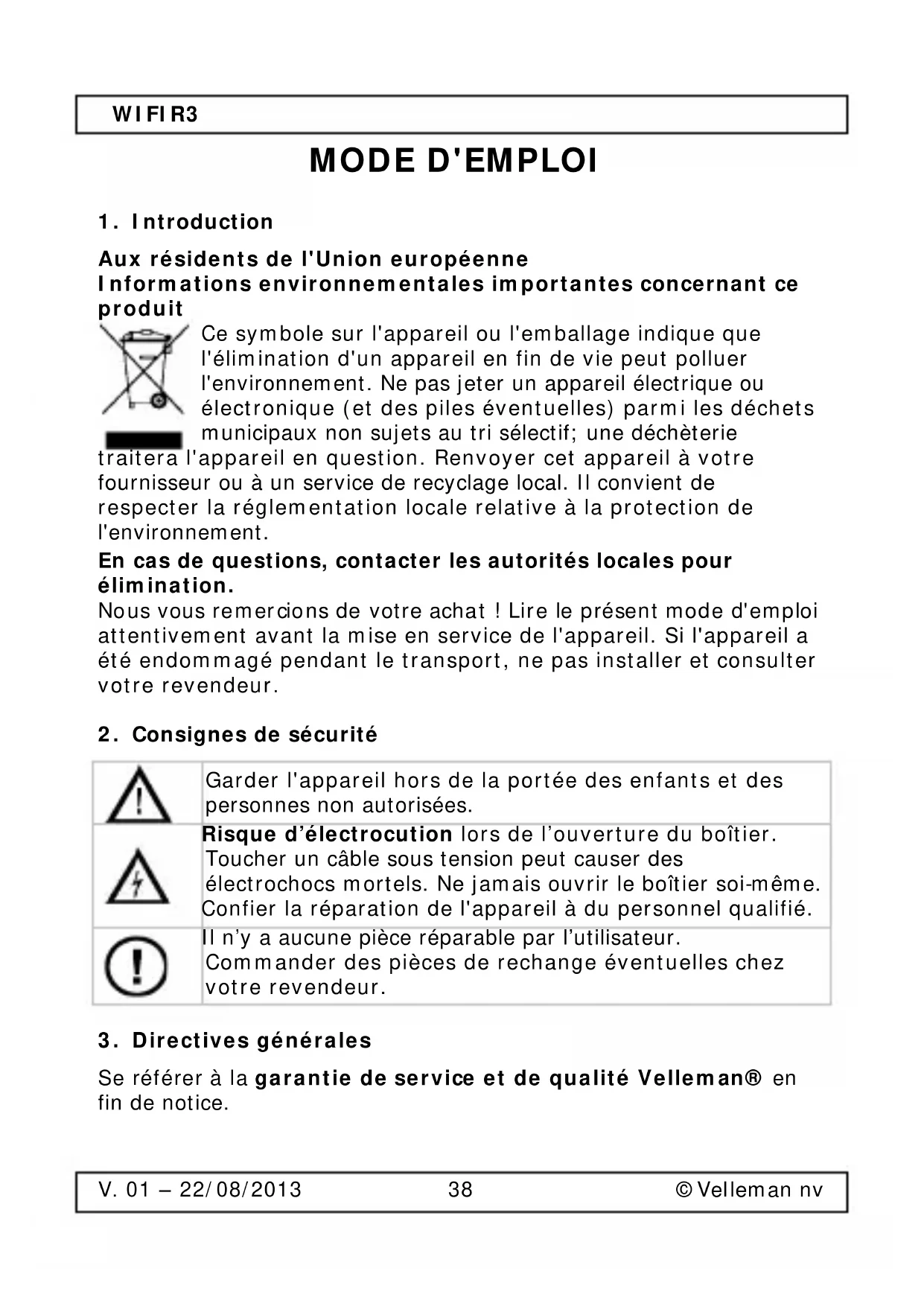

MODE D'EMPLOI WIFIR3 VELLEMAN

Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchèterie traitera l'appareil en question. Renvoyer cet appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement. En cas de questions, contacter les autorités locales pour élimination. Nous vous remercions de votre achat ! Lire le présent mode d'emploi attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas installer et consulter votre revendeur.

2. Consignes de sécurité

Garder l'appareil hors de la portée des enfants et des personnes non autorisées. Risque d’électrocution lors de l’ouverture du boîtier. Toucher un câble sous tension peut causer des électrochocs mortels. Ne jamais ouvrir le boîtier soi- même. Confier la réparation de l'appareil à du personnel qualifié.

Il n’y a aucune pièce réparable par l’utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de notice.WIFIR3

V. 01 – 22/08/2013 39 ©Velleman nv

• Utiliser cet appareil uniquement à l'intérieur. Protéger de la pluie, de l’humidité et des projections d’eau.

• Protéger cet appareil contre la poussière et la chaleur extrême.

• Protéger l’appareil des chocs. Traiter l'appareil avec circonspection pendant l’opération.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.

• Il est interdit de modifier l'appareil pour des raisons de sécurité.

• N’utiliser votre lumineux qu’à sa fonction prévue. Un usage impropre annule d'office la garantie.

• Les dommages occasionnés par des modifications à l'appareil par le client, ne tombent pas sous la garantie et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

• augmente la portée sans fil de tous les réseaux WLAN

• supporte le mode 'Wireless Repeater' et le mode 'Standard AP'

• WLAN 802.11n (Draft 2.0) pour un accès sans fil à grande vitesse

• rétrocompatible avec les normes 802.11g (54 Mbit/s) et 802.11b (11 Mbit/s)

• supporte réseaux WLAN de 2.4 GHz

• protection WLAN max. avec WPA2, WPA et WEP (128/64)

• installation facile avec Windows ou Mac grâce à l'assistant logiciel

• antennes incorporées

Se référer aux illustrations en page 2 de ce mode d'emploi.

Indicateur d'alimentation 5 Bouton WPS

Indicateur de connexion sans fil

Bouton de réinitialisation

Port de réseau RJ45 4 Indicateur de connexion sans fil (LAN)WIFIR3

V. 01 – 22/08/2013 40 ©Velleman nv

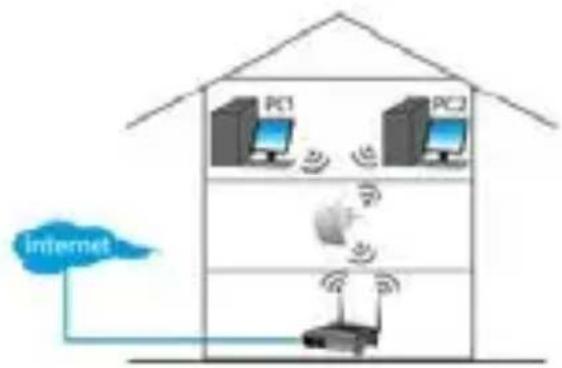

6. Choisir un emplacement approprié

• Le meilleur emplacement pour configurer le répéteur est à proximité de votre routeur/ordinateur.

• Après la configuration, installer le répéteur à son emplacement définitif.

• Pour obtenir les meilleurs résultats, installer le répéteur à mi- chemin entre votre routeur Wi-Fi et l'ordinateur avec la réception Wi-Fi la plus faible. Remarque : Fiche Il est possible de positionner la fiche verticalement comme horizontalement afin de pouvoir utiliser le répéteur dans n'importe quel endroit. Se référer aux illustrations en page 2 de ce mode d'emploi.

• Maintenir enfoncé le bouton [A] et tirer sur la fiche pour déconnecter l'appareil.

• Rebrancher la fiche sur la prise dans la position souhaitée et tourner jusqu'au déclic. Remarque : Répéteur sans fil ou point d'accès sans fil Il est possible de configurer le répéteur comme répéteur sans fil ou comme un point d'accès sans fil. Répéteur sans fil Pour utiliser l'appareil comme un répéteur sans fil, vous avez besoin d'un point d'accès à Internet Wi- Fi/routeur.

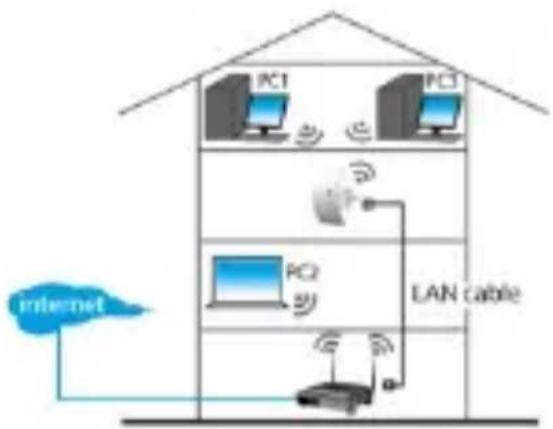

Point d'accès sans fil Pour utiliser l'appareil comme un point d'accès sans fil, vous avez besoin d'un point d'accès depuis un routeur à large bande. Connecter le répéteur au routeur sans fil/commutateur avec le câble réseau RJ45 incl.WIFIR3

• connecter votre routeur au répéteur

• connecter le répéteur à votre ordinateur Connecter votre routeur au répéteur :

• Manuellement (voir ci-dessous)

• Avec le bouton WPS (voir 9)

7.1 Connecter votre routeur au répéteur

Pendant la configuration, utiliser une connexion filaire avec le câble réseau RJ45 (incl.). Après la configuration, il est possible d'utiliser le répéteur depuis Wi- Fi. Pour connecter le routeur,

• configurer les réglages réseau sur votre ordinateur

• configurer le répéteur dans la fenêtre "web management tool"

• réinitialiser les réglages réseau de votre ordinateur

• connecter le répéteur à votre ordinateur

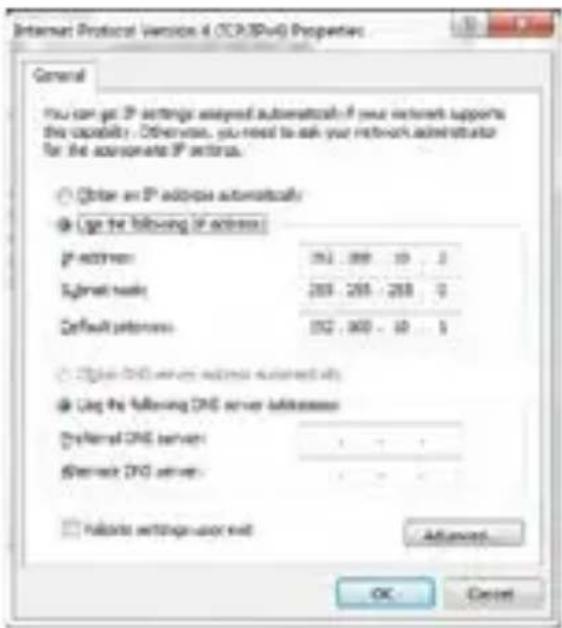

7.2 Configurer les réglages réseau sur votre ordinateur

Le répéteur est doté d'une adresse IP fixe. Pour accéder au répéteur durant la configuration, configurer les réglages réseau de votre ordinateur comme suit :

1. Sur votre ordinateur, cliquer sur Start et sélectionner

Control Panel > Network & Sharing Center.

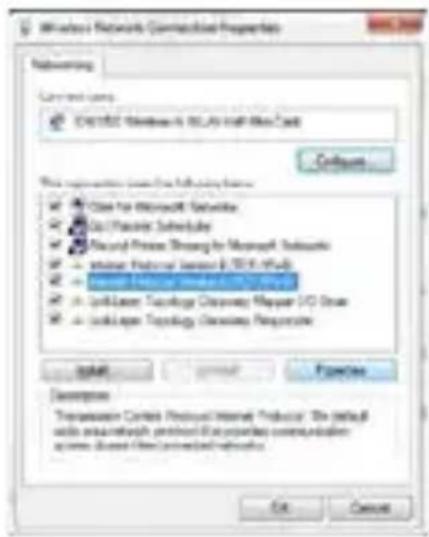

2. Dans la liste de réseaux, cliquer sur votre réseau et sélectionner

3. Dans la liste, cliquer sur Internet Protocol Version 4

(TCP/IPv4) et sélectionner Properties.

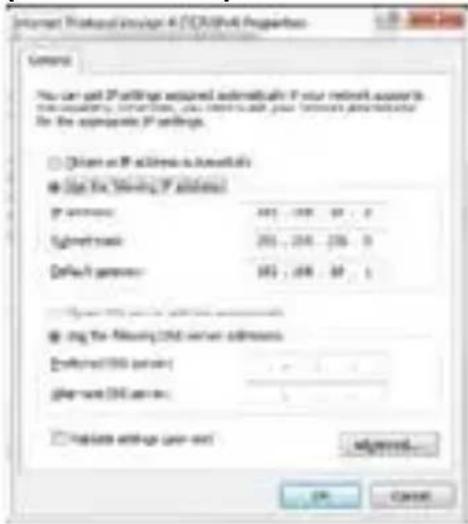

4. Dans la fenêtre "Properties", sélectionner Use the Following

IP Address. o Dans le champ IP Address , saisir 192.168.10.x. "x" est un chiffre variant de 2 à 254. o Dans le champ Subnet Mask, saisir 255.255.255.0. o Dans le champ Default Gateway, saisir l'adresse IP de votre routeur sans fil (adresse par défaut est 192.168.10.1).

5. Cliquer sur OK pour confirmer.WIFIR3

V. 01 – 22/08/2013 43 ©Velleman nv

Maintenant, il est possible d'accéder au répéteur depuis votre ordinateur.

7.3 Configurer le répéteur dans la fenêtre "web

1. Brancher le répéteur sur une prise murale.

2. Connecter votre ordinateur et le répéteur avec le câble réseau

3. Connectez-vous à votre ordinateur.

4. Ouvrir votre navigateur web et saisir l'adresse

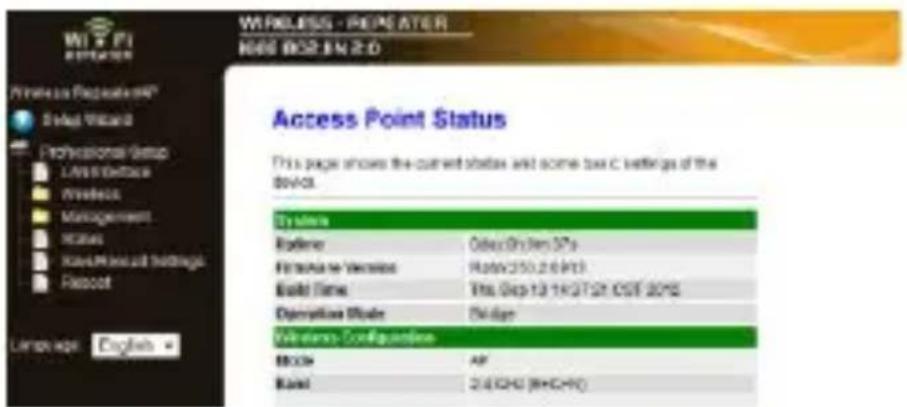

La page de configuration du répéteur s'affiche. Si la page ne s'ouvre pas, réinitialiser le répéteur (voir 12) et réessayer.

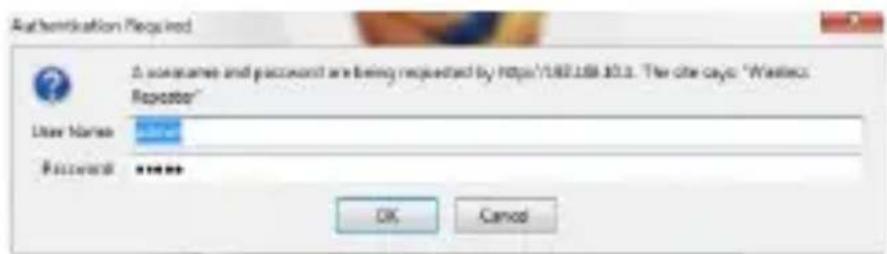

L'identifiant par défaut est admin.WIFIR3

V. 01 – 22/08/2013 44 ©Velleman nv

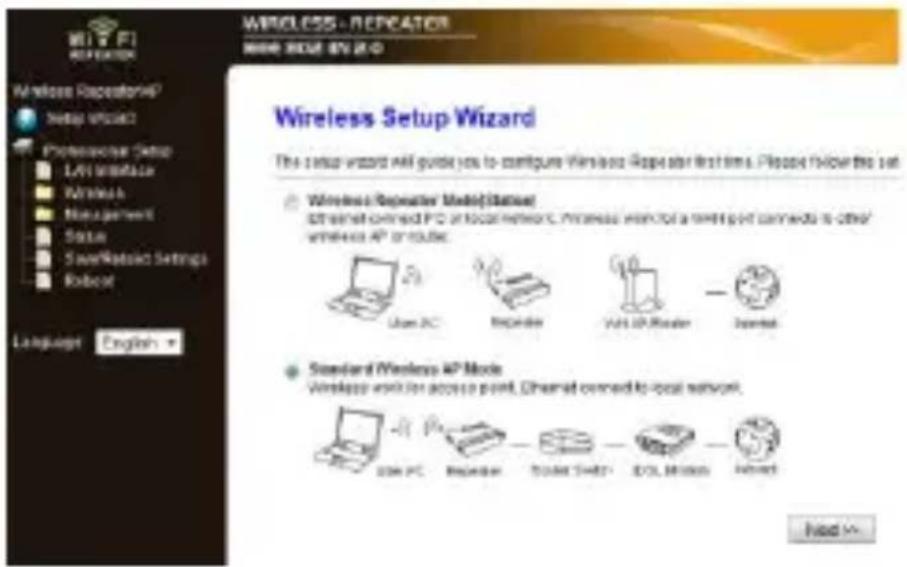

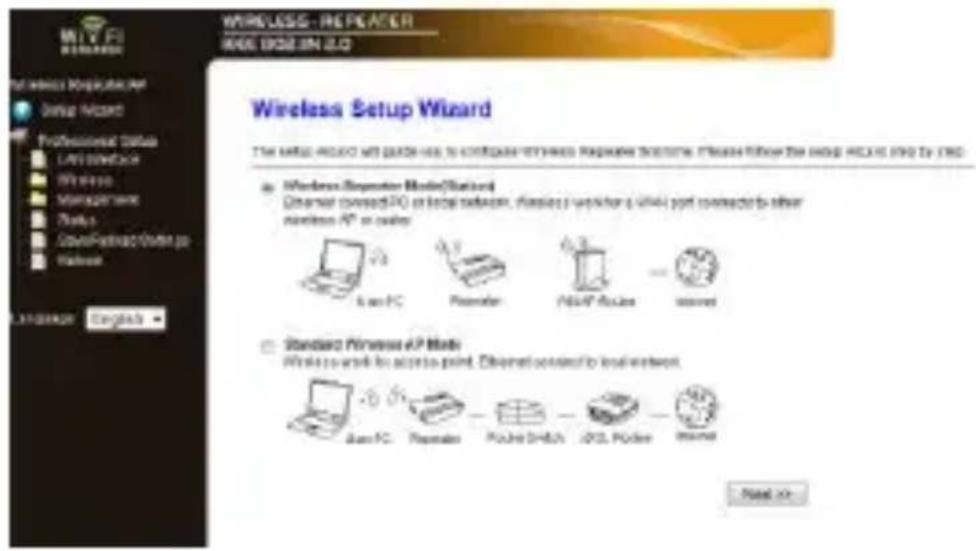

6. Cliquer sur Setup Wizard (menu à gauche).

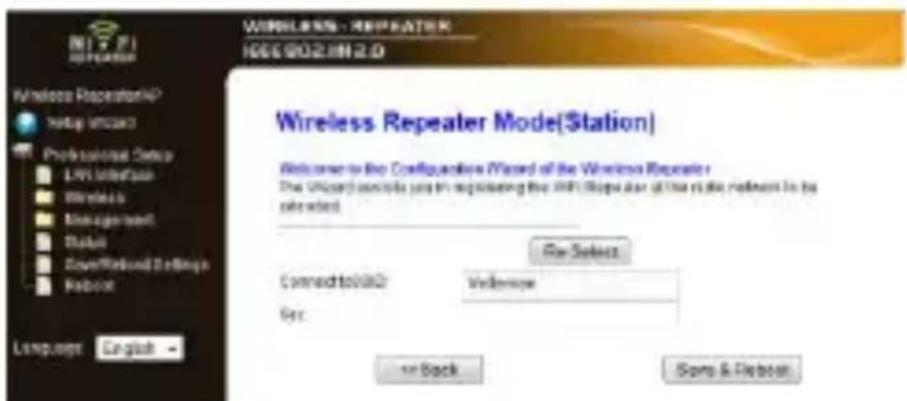

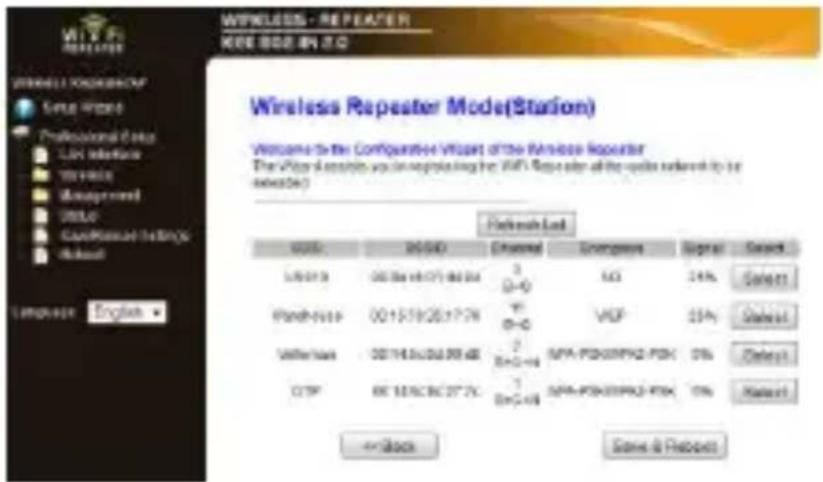

7. Sélectionner Wireless Repeater Mode (Station) et cliquer sur

8. Le nom de votre réseau s'affiche dans la colonne SSID.

Cliquer sur Select à côté de votre réseau sans fil.WIFIR3

9. Dans le champ Key , saisir votre clé réseau.

o Cette clé est identique à celle de votre routeur. o Ne pas changer les autres réglages. o Dans les étapes suivantes, vous avez besoin du nom du réseau sans fil (SSID). Copier ou noter celui-ci. Ce nom est sensible à la casse. o Ensuite, cliquer sur Save and Reboot.

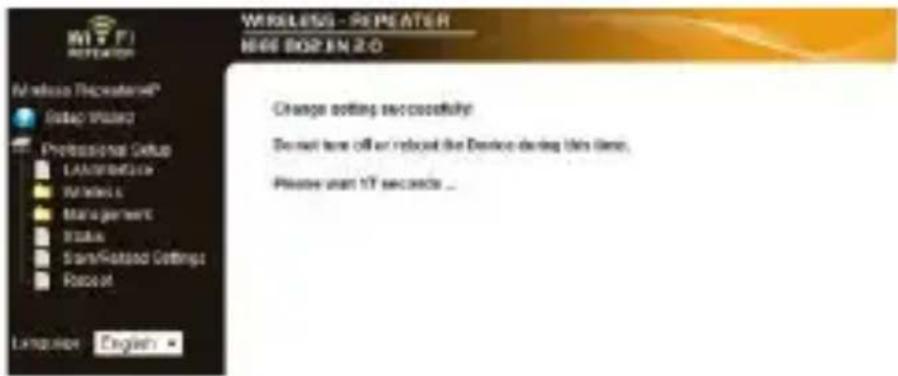

10. Attendre jusqu'à ce que le répéteur soit redémarré.

S'assurer que le nom du réseau sans fil (SSID) saisi dans la fenêtre Wireless Basic Settings soit correct.

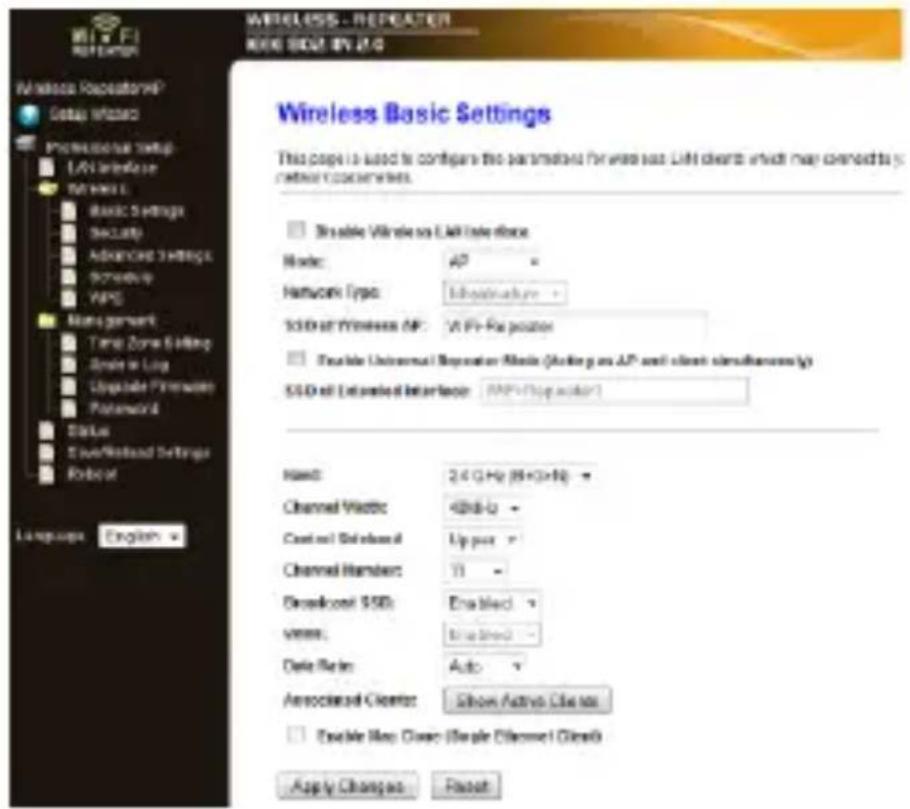

11. Dans le menu, cliquer sur Wireless et sélectionner Basic

12. Vérifier si le nom du réseau soit correct. Le nom est utilisé dans

deux champs : o SSID of Wireless AP o SSID of Extended Interface Si ce n'est pas le cas, saisir ou copier et coller le nom correct dans les deux champs.

13. Cliquer sur Apply changes.

Maintenant, il est possible de o fermer la fenêtre "web management tool" o réinitialiser les réglages réseau sur votre ordinateur.

7.4 Réinitialiser les réglages réseau de votre ordinateur

1. Sur votre ordinateur, cliquer sur Start et sélectionner

Control Panel > Network & Sharing Center.

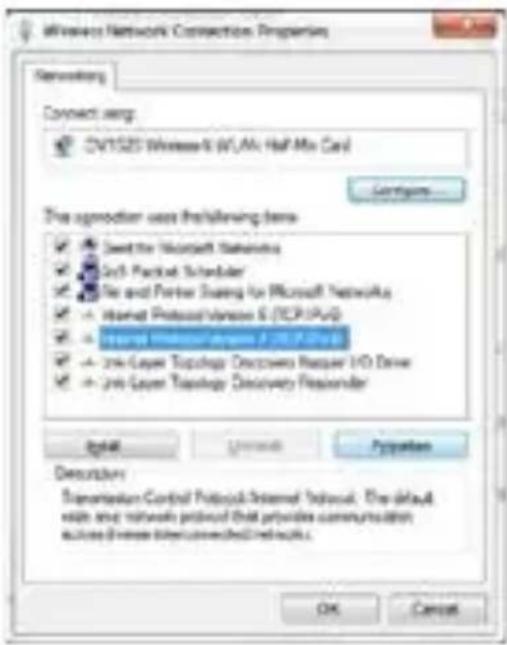

2. Dans la liste des réseaux, cliquer sur votre réseau et

sélectionner Properties.WIFIR3

3. Dans la liste, cliquer sur Internet Protocol Version 4

(TCP/IPv4) et sélectionner Properties.

4. Dans la fenêtre "Properties", sélectionner :

5. Cliquer sur OK pour confirmer.

Maintenant, il est possible de connecter le répéteur à votre ordinateur.

8. Connecter le répéteur à votre ordinateur

Pour connecter un ordinateur au répéteur, procéder comme suit :

1. Connectez-vous à votre ordinateur.

2. Cliquer sur l'icone ou (partie inférieure droite de votre

écran). Une liste de réseaux s'affiche.

3. Sélectionner le réseau du répéteur et cliquer sur Connect.

4. Si nécessaire, saisir le mot de passe du réseau et cliquer sur OK

pour confirmer. Un message de confirmation s'affiche lorsque vous êtes connecté au réseau. Remarque - connexion par câble Il est également possible de connecter le répéteur à votre ordinateur avec un câble réseau RJ45.

9. Connecter le répéteur avec WPS

WPS est une fonctionnalité permettant la connexion de périphériques à votre réseau sans fil. Le répéteur supporte WPS. Si votre routeur supporte la fonction WPS, celui-ci sera doté d'un bouton-WPS.WIFIR3

V. 01 – 22/08/2013 49 ©Velleman nv

Remarque : WPS peut changer la clé réseau sur le routeur. En appuyant sur le bouton WPS, la clé réseau existante change sur certaines marques de routeurs sans fil. Cela signifie que toutes les clés réseau sur les appareils utilisés doivent être réinitialisées. Pour éviter cela, connecter le répéteur manuellement (voir 7 Setup ci- dessus). Pour connecter votre routeur au répéteur avec WPS :

1. Brancher le répéteur sur une prise murale.

2. S'assurer que le répéteur soit réglé sur "Wireless Repeater

Mode" dans la page de configuration (voir 7.3 ci-dessus).

3. Sur votre routeur, maintenir enfoncé le bouton WPS (consulter

le mode d'emploi de votre routeur pour savoir combien de temps le bouton doit être enfoncé).

4. Sur le répéteur, maintenir enfoncé le bouton WPS pendant 7 à

10 secondes. Le routeur et le répéteur se connecteront automatiquement. Maintenant, il est possible de connecter votre ordinateur au répéteur : voir 8 ci-dessus.

10. Configurer l'appareil comme un point d'accès sans fil

Pour configurer l'appareil comme un point d'accès sans fil, procéder comme suit :

10.1 Configurer les réglages réseau

• Configurer les réglages réseau sur votre ordinateur (voir 7.2).

10.2 Configurer le point d'accès dans la fenêtre "web

1. Suivre les étapes de 1 à 6 décrites dans 7.3.WIFIR3

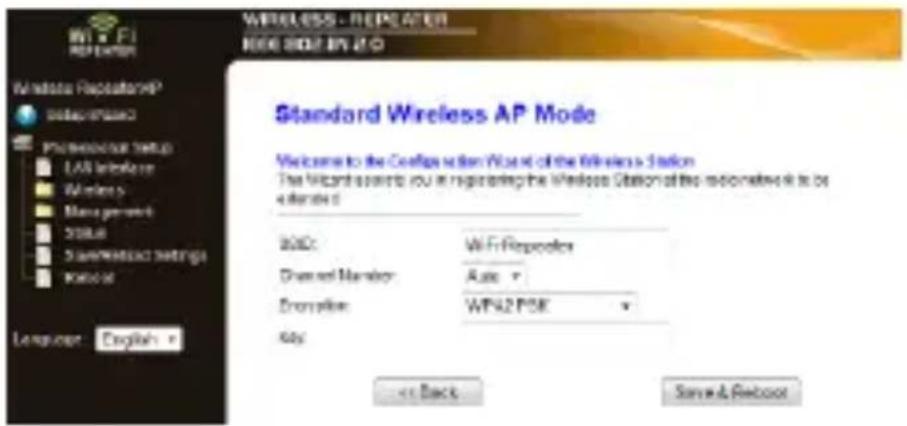

2. Sélectionner "Standard Wireless AP mode" et cliquer sur Next.

3. Si nécessaire, sélectionner un type de cryptage et saisir une clé

4. Cliquer sur Save and Reboot.

5. Attendre jusqu'à ce que le répéteur soir redémarré.

S'assurer que le nom du réseau (SSID) soit correct dans la fenêtre "Wireless Basic Settings".

6. Dans le menu, cliquer sur Wiresless, puis sur Basic Settings.WIFIR3

7. Vérifier si le nom du réseau soit correct. Le nom est utilisé dans

deux champs : o SSID of Wireless AP o SSID of Extended Interface Si ce n'est pas le cas, saisir ou copier et coller le nom correct dans les deux champs.

8. Cliquer sur Apply Changes.

Maintenant, il est possible de fermer la fenêtre "web management tool".

10.3 Réinitialiser les réglages réseau de votre ordinateur

• Pour réinitialiser les réglages réseau de votre ordinateur, voir 7.4.

10.4 Connecter le point d'accès sans fil à votre ordinateur

Pour connecter un ordinateur au point d'accès sans fil, procéder comme suit :

1. Connectez-vous à votre ordinateur.WIFIR3

V. 01 – 22/08/2013 52 ©Velleman nv

2. Cliquer sur l'icone ou (partie inférieure droite de votre

écran). Une liste de réseaux s'affiche.

3. Sélectionner le réseau du répéteur et cliquer sur Connect.

4. Si nécessaire, saisir le mot de passe du réseau et cliquer sur OK

pour confirmer. Un message de confirmation s'affiche lorsque vous êtes connecté au réseau.

11. Web Management Tool

Réglages de base pour la connexion sans fil Ouvrir la fenêtre "web management tool" et sélectionner Wireless > Basic Settings. La fenêtre affiche les réglages suivants : Disable Wireless LAN Interface Le réseau sans fil est désactivé. Mode Supporte le mode "AP" et le mode répéteur SSID of Wireless

Main Service Set Identifier. C'est le nom de votre réseau sans fil. SSID of Extended Interface Universal Repeater Mode (mode AP et mode répéteur simultanément) Band Supporte les modes mixés 11B/11G/11N. Réglages de sécurité pour la connexion sans fil Configurer les réglages de sécurité et le cryptage pour éviter tout accès et surveillance non autorisés. Méthodes de cryptage supportés

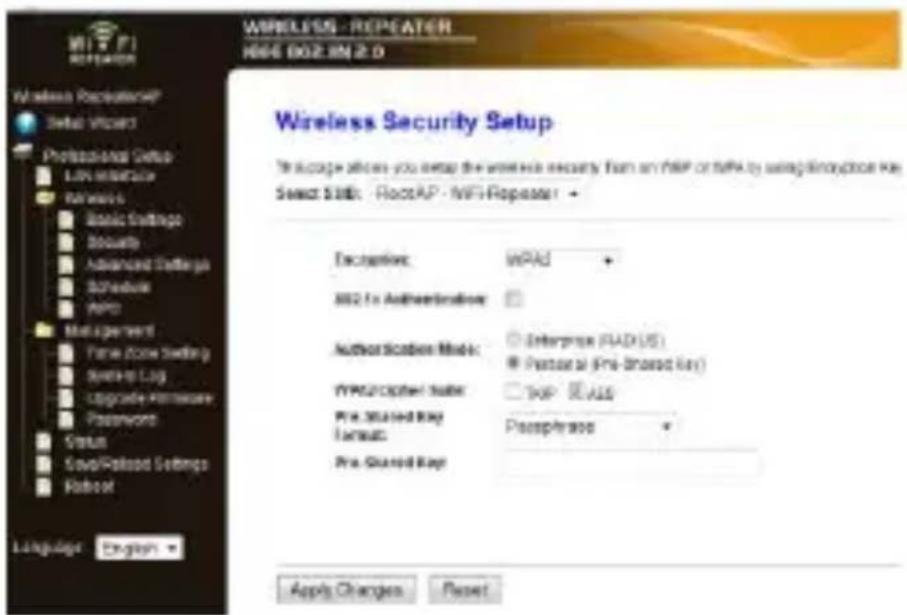

1. Ouvrir la fenêtre "web management tool" et sélectionner

2. Dans le champ Select SSID, il est possible de sélectionner :

Root Client–XXXX Le répéteur et le routeur XXXX ont le même mot de passe. Repeater AP – WiFi-Repeater1 Sélectionner cette option pour saisir un mot de passe pour le répéteur Wi-Fi. Réinitialisation, sauvegarde et rétablissement Pour des raisons de sécurité, il est possible de faire une sauvegarde des réglages du répéteur. Il est également possible de sauvegarder et de rétablir les réglages facilement si l'appareil est utilisé avec différents réglages.

1. Ouvrir la fenêtre "web management tool" et sélectionner

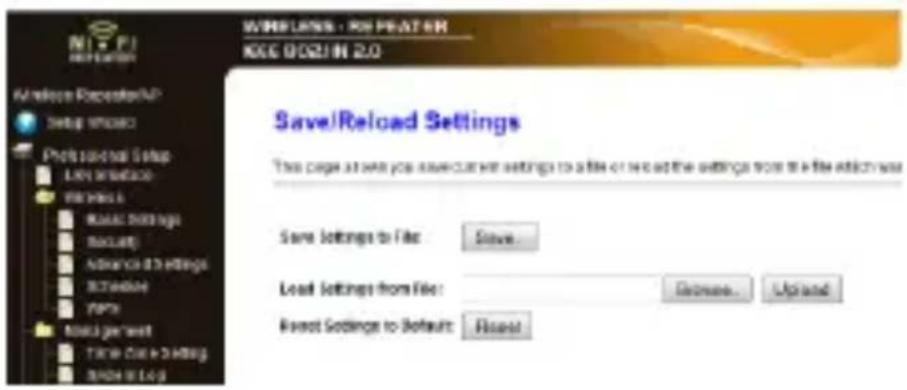

• Pour faire une sauvegarde des réglages actuels, cliquer sur Save et sélectionner un emplacement pour le fichier. Il est possible de sauvegarder autant de réglages que souhaité.

• Pour téléverser les réglages sauvegardés, cliquer sur Browse et sélectionner le fichier avec les réglages sauvegardés. Puis, cliquer sur Upload pour téléverser les réglages. Les réglages actuels sont remplacés par les réglages du fichier téléversé.

• Pour effacer tous les réglages et rétablir les réglages par défaut, cliquer sur Reset . Actualiser le firmware Pour actualiser le firmware du répéteur, suivre les étapes suivantes :

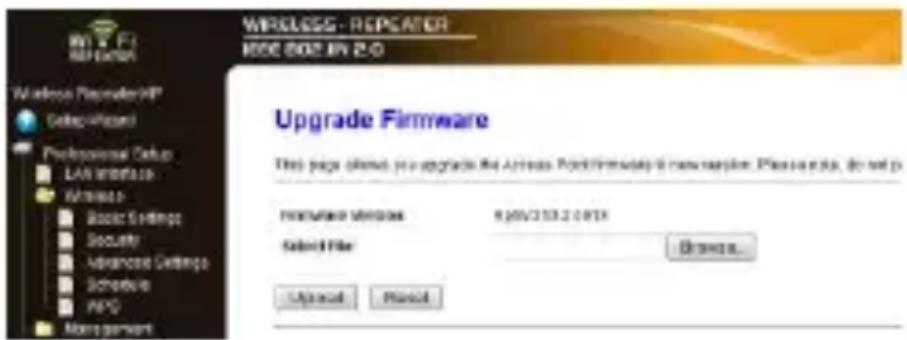

1. Télécharger le nouveau firmware du répéteur de notre page web

vers votre ordinateur.

2. Ouvrir la fenêtre "web management tool" et sélectionner

3. Cliquer sur Browse et sélectionner le fichier avec le firmware

4. Cliquer sur Upload. L'actualisation démarre automatiquement.

Attention : L'actualisation peut durer quelques minutes. Ne jamais interrompre le processus d'actualisation en fermant le navigateur web ou en déconnectant l'ordinateur du routeur. Il est possible que le répéteur devienne inutilisable. Interrompre l'actualisation annulera la garantie. Modifier le mot de passe Le mot de passe par défaut est "admin". Pour des raisons de sécurité, modifier le mot de passe.

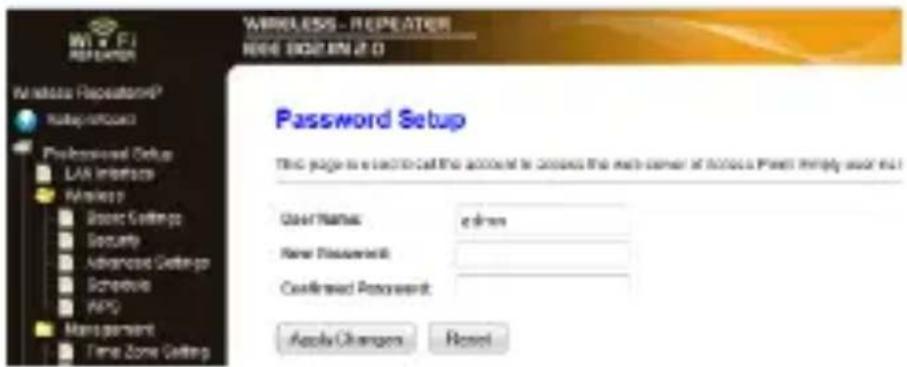

1. Dans la fenêtre "web management tool", sélectionner

2. Saisir le nom d'utilisateur dans le champ User Name.

3. Saisir un mot de passe dans le champ New Password, et

répéter le mot de passe dans le champ Confirmed Password.

4. Cliquer sur Apply Changes pour confirmer.

Si vous souhaitez garder le mot de passe original, cliquer sur Reset.

12. Réinitialisation

Si nécessaire, il est possible de réinitialiser le répéteur avec une aiguille. Maintenir enfoncé le bouton de réinitialisation pendant 10 secondes. Tous les réglages seront réinitialisés par défaut.

13. Panne de courant

En cas de panne de courant, déconnecter le routeur et le répéteur et reconnecter.

14. Spécifications techniques

normes pour réseaux sans fil IEEE 802.11n / IEEE 802.11g / IEEE 802.11b normes de réseau 10/100 Mbps plage de fréquence

N'employer cet appareil qu'avec des accessoires d'origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésionsWIFIR3

V. 01 – 22/08/2013 56 ©Velleman nv

(directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d'information concernant cet article et la dernière version de cette notice, consulter notre site www.velleman.eu. Les spécifications et le contenu de cette notice peuvent être modifiés sans avis préalable. Windows, Windows XP, Windows 2000, Windows Vista, Windows Aero, Windows 7, Windows 8, Windows Mobile, Windows Server sont des marques commerciales de Microsoft Corporation, enregistrées aux Etats-Unis et dans d'autres pays.

SA Velleman est l’ayant droit des droits d’auteur pour cette notice. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.WIFIR3

Garantie de service et de qualité Velleman® Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l’électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l’UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d’un défaut malgré toutes les précautions, il est possible d’invoquer notre garantie (voir les conditions de garantie). Conditions générales concernant la garantie sur les produits grand public (pour l’UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le remplacement d’un article est jugé impossible, ou lorsque les coûts s’avèrentdisproportionnés, Velleman® s’autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d’achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d’achat lors d’un défaut dans un délai de 1 an après l’achat et la livraison, ou un article de remplacement moyennant 50% du prix d’achat ou le remboursement de 50% du prix d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus : - tout dommage direct ou indirect survenu à l’article après livraison (p.ex. dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et provoqué par l’appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ; - toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies… (liste illimitée) ; - tout dommage qui résulte d’un incendie, de la foudre, d’un accident, d’une catastrophe naturelle, etc. ; - out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l’appareil contraire aux prescriptions du fabricant ; - tout dommage à cause d’une utilisation commerciale, professionnelle ou collective de l’appareil (la période de garantie sera réduite à 6 mois lors d’une utilisation professionnelle) ; - tout dommage à l’appareil qui résulte d’une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ; - tout dommage engendré par un retour de l’appareil emballé dans un conditionnement non ou insuffisamment protégé. - toute réparation ou modification effectuée par une tierce personne sans l’autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l’appareil n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de l’achat. L’appareil doit nécessairement être accompagné du bon d’achat d’origine et être dûment conditionné (de préférence dans l’emballage d’origine avec mention du défaut) ;

• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l’appareil. Un appareil retourné jugé défectueux qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l’objet de frais de transport ;

• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées. La liste susmentionnée peut être sujette à une complémentation selon le type de l’article et être mentionnée dans la notice d’emploi.
