MODE D'EMPLOI WIFIR1 VELLEMAN

indicateur d'alimentation

bouton de réinitialisation

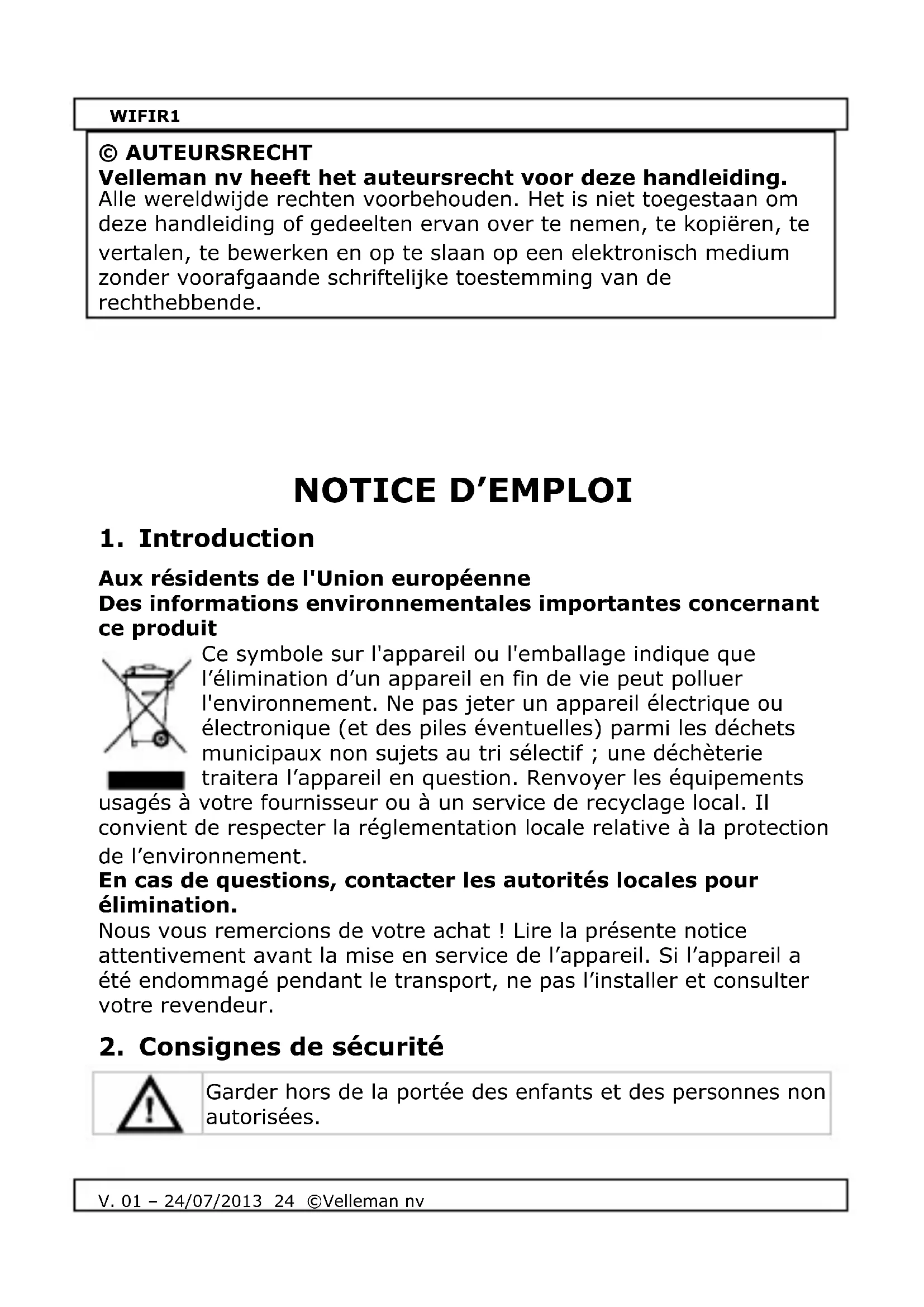

Aux résidents de l'Union européenne Des informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchèterie traitera l’appareil en question. Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l’environnement. En cas de questions, contacter les autorités locales pour élimination. Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise en service de l’appareil. Si l’appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

2. Consignes de sécurité

Garder hors de la portée des enfants et des personnes non autorisées.WIFIR1

Risque d’électrocution

lors de l’ouverture du boîtier. Toucher un câble sous tension peut causer des électrochocs mortels. Ne pas ouvrir pas le boîtier et consulter un personnel qualifié pour toute réparation. NE JAMAIS désassembler ou ouvrir le boîtier. Il n’y a aucune pièce maintenable par l’utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.

3. Directives générales

Se reporter à la garantie de service et de qualité Velleman

• Pour usage à l’intérieur uniquement. Protéger contre la pluie, l’humidité et les projections d’eau.

• Protéger contre la poussière et la chaleur extrême.

• Protéger contre les chocs et le traiter avec circonspection pendant l’installation et l’opération.

• Se familiariser avec le fonctionnement avant l’emploi.

• Toute modification est interdite sauf si mentionné dans cette notice. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.

• N’utiliser qu’à sa fonction prévue. Un usage impropre annule d'office la garantie.

• La garantie ne s’applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

Se référer aux illustrations en page 2 de cette notice. Connectez la fiche du répétiteur horizontalement ou verticalement pour un branchement facile à la prise électrique:

• Maintenez enfoncé [A] et retirez la fiche pour déconnecter.

• Rebranchez la fiche dans la prise dans la position souhaitée et tournez jusqu'à ce que vous entendez un clic. Maintenez enfoncé le bouton de réinitialisation pendant 10 secondes pour réinitialiser le WIFIR1. Remarque: les procedures décrites s'appliquent au système d'exploitation Windows

7. L'installation est similaire pour les autres

5. Avant de commencer

Mode répétiteur sans fil

Vous nécessitez une connexion Internet avec PA WiFi/routeur. Le WIFIR1 se connecte à votre routeur sans fil. Pour configurer, connectez le WIFIR1 à votre pc avec le câble RJ45 livré (voir 6.a.), ou sans fil (voir 6.b.). Mode PA sans fil:

Vous necessitez une connexion Internet avec routeur sans fil à large bande. Connectez le WIFIR1 à votre routeur sans fil avec un câble RJ45. Voir 6.c. pour configuration. Attention: Si vous avez déjà configure le WIFIR1 comme répétiteur mais vous souhaitez le changer en PA, réinitialisez l'appareil et recommencez la configuration.

a. Configurer le mode répétiteur avec le câble RJ45 a1. Branchez le WIFIR1 dans une prise murale et connectez-le à votre ordinateur avec le câble RJ45 livré. a2. Cliquez sur Start et sélectionnez Control Panel > Network & Sharing Center. Cliquez sur votre réseau dans la liste des réseaux, ensuite cliquez sur Properties. Sélectionnez Internet Protocol Version 4 (TCP/IPv4) dans la liste, puis cliquez sur Properties.WIFIR1

V. 01 – 24/07/2013 27 ©Velleman nv

a3. Choisissez Use the Following IP Address dans la fenêtre Properties. Dans le champ IP Address, saisissez 192.168.10.x dont ‘x’ est un digit rangeant entre 2 et 254. Saisissez

255.255.255.0 dans le champ Subnet Mask.

Introduisez l'adresse IP de votre routeur sans fil Default Gateway (adresse par défaut est 192.168.10.1). Cliquez sur OK pour confirmer.WIFIR1

V. 01 – 24/07/2013 28 ©Velleman nv

a4. Ouvrez votre navigateur web et introduisez http://192.168.10.1 dans le champ d'adresse navigateur. L'écran de connexion s'affiche. a5. Saisissez le nom d'utilisateur et mot de passe et cliquez sur OK pour confirmer (le nom d'utilisateur et mot de passe par défaut sont “admin”). L'écran de démarrage du "web management tool" apparaît.WIFIR1

V. 01 – 24/07/2013 29 ©Velleman nv

a6. Cliquez sur Setup Wizard sur le côté gauche de la page. a7. Sélectionnez Wireless Repeater Mode (Station) et cliquez sur Next pour continuer. a8. Cliquez sur Repeater – OneKey Setting et patientez jusqu'à ce que la liste des réseaux sans fil s'affiche (cela pourrait durer quelques secondes). Cliquez sur Refresh List pour actualiser la liste des réseaux.WIFIR1

V. 01 – 24/07/2013 30 ©Velleman nv

a9. Sélectionnez votre réseau sans fil et cliquez sur Next pour continuer. a10. Saisisez le mot de passe de votre réseau dans le champ Pre- Shared Key. Attention: Ne touchez pas aux autres réglages! a11. Cliquez sur Apply and Reboot. a12. Dans la fenêtre intruse, cliquez sur OK pour confirmer. Le répétiteur va réinitialiser. a13. Attendez jusqu'à ce que l'écran de démarrage s'affiche (voir illustration étape a5). Votre répétiteur est prêt à l'emploi. b. Configurer le Mode répétiteur sans fil

b1. Enfichez le WIFIR1 dans une prise murale. b2. Cliquez sur l'icône de réseau sans fil de votre pc ou sur en bas à droite de votre écran. Le signal du répétiteur WiFi s'affiche. b3. Sélectionnez le répétiteur WiFi et cliquez sur Connect. b4. Suivez les étapes de a3 à a13 pour configurer le répétiteur.WIFIR1

V. 01 – 24/07/2013 31 ©Velleman nv

c. Configurer le Mode PA c1. Enfichez le WIFIR1 dans une prise murale. c2. Suivez les étapes de a2 à a6. c3. Sélectionnez Wireless Repeater Mode (Station) et cliquez sur Next pour continuer. c4. Cliquez sur AP – OneKey Setting et attendez jusqu'à ce que l'écran de demarrage se réaffiche (voir illustration étape a5).

7. Connecter votre ordinateur au répétiteur

a. Connexion sans fil Procédez comme suit pour connecter votre ordinateur: a1. Connectez-vous à votre ordinateur. a2. Cliquez sur l'icône de réseau sans fil ou sur en bas à droite de votre éran. Une liste des réseaux s'affiche. a3. Sélectionnez le réseau du WIFIR1 dans la liste et cliquez sur Connect. a4. Si nécessaire, saisissez le mot de passe du réseau et cliquez sur OK pour confirmer. Après la connexion au réseau, une notification de confirmation apparaît. b. Connexion filaire b1. Connectez votre pc au WIFIR1 avec le câble RJ45. b2. Démarrez votre ordinateur.

8. Web Management Tool

a. Réglages de base (Wireless Basic Settings) Ouvrez le "web management tool" et sélectionnez Wireless > Basic Settings. Désactiver l'interface LAN sans fil Sélectionnez cette option pour désactiver le réseau sans fil. Mode

Supporte les modes PA et répétiteur

ou SSID de PA Le nom de votre réseau sans fil

(Main Service Set Identifier). SSID de l'interface étendue Mode répétiteur universel (fonctionne comme PA et répétiteur simultanément) Bande

b. Configuer la sécurité WiFi (Wireless Security Settings) Configurez la sécurité WiFi et cryptage pour prévenir tout accès et surveillance non autorisés. Les méthodes de cryptages supportées sont: 64/128-bits WEP, WPA, en WPA2. b1. Connectez-vous au "management tool" et sélectionnez Wireless > Security.WIFIR1

V. 01 – 24/07/2013 33 ©Velleman nv

b2. Dans le champ Select SSID, sélectionnez: Root Client

Le mot de passe du répétiteur est identique à celui de votre routeur XXXX. Repeater AP

WiFi-Repeater1 Sélectionnez cette option pour paramétrer le mot de passe pour le répétiteur WiFi. c. Réinitialiser, sauvegarder et rétablir les réglages Il est possible de sauvegarder les réglages du WIFIR1 pour des raisons de sécurité. D'ailleurs, en utilisant des réglages différents, il sera facile de les mémoriser et de les charger. c1. Connectez –vous sur le "management tool" et sélectionnez Save/Reload Settings.

• Cliquez sur Save pour créer un fichier de sauvegarde des réglages actuels et sélectionnez une location pour le fichier des réglages. Sauvegardez tant de fichiers que vous éstimez nécessaire.

• Cliquez sur Browse et sélectionnez le fichier des réglages sur votre pc pour charger les réglages sauvegardés précédemment. Ensuite, cliquez sur Upload pour charger les réglages. Les paramètres actuels seront remplacés par les réglages du fichier chargé.

• Cliquez sur Reset pour annuler tous les réglages de configuration et pour rétablir les paramètres par défaut. d. Actualiser le micrologiciel Pour actualiser le micrologiciel de votre répétiteur, procédez comme suit: d1. Téléchargez la nouvelle version du micrologiciel depuis notre site web vers votre ordinateur. d2. Connectez-vous au "management tool" et sélectionnez Management > Upgrade Firmware. d3. Cliquez sur Browse et sélectionnez le fichier du micrologiciel téléchargé sur votre ordinateur.WIFIR1

V. 01 – 24/07/2013 34 ©Velleman nv

d4. Cliquez sur Upload. La procédure d'actualisation démarre automatiquement. Attention: L'actualisation peut durer quelques minutes. N'interrompez jamais la procédure d'actualisation en fermant le navigateur web ou en déconnectant votre ordinateur du routeur. Cela pourrait rendre le WIFIR1 impropre à l’usage et annuler la garantie. e. Modifier le mot de passe Le mot de passe par défaut pour le "web management tool" est “admin”. Pour des raisons de sécurité, nous vous conseillons de modifier le mot de passe. e1. Dans le "management tool", sélectionnez Management > Password. e2. Saisissez un nom d'utilisateur dans User Name. e3. Tapez un mot de passe dans New Password, et répétez-le dans le champ Confirmed Password. e4. Cliquez sur Apply Changes pour confirmer. Cliquez sur Reset si vous souhaitez maintenir le mot de passe initial. N’employer cet appareil qu’avec des accessoires d’origine. SA Velleman ne sera aucunement responsable de dommages ou lésions survenus à un usage (incorrect) de cet appareil. Pour plus d’information concernant cet article et la version la plus récente de cette notice, visiter notre site web www.velleman.eu. Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable. Les marques déposées et les raisons sociales sont la propriété de leurs détenteurs respectifs, et sont uniquement utilisées dans le but de démontrer la compatibilité entre nos articles et les articles des fabricants. Windows, Windows Vista, Windows 7 sont des marques déposées de Microsoft Corporation aux Etats-Unis et dans d'autres pays.WIFIR1

SA Velleman est l’ayant droit des droits d’auteur pour cette notice. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que se soit est interdite sans l’accord préalable écrit de l’ayant droit.
