WIFIR3 - Amplificador de sinal de TV VELLEMAN - Manual de utilização gratuito

Tipo de produto	Amplificador de sinal de TV / Repetidor Wi-Fi
Marca	Velleman
Modelo	WIFIR3
Padrões sem fio	IEEE 802.11b/g/n (2,4 GHz)
Taxa máxima de transferência	300 Mbps
Frequência de operação	2,4 - 2,485 GHz
Alimentação	230 Vca, 50 Hz
Interface de rede	1 porta RJ45 10/100 Mbps
Antenas	Incorporadas
Função WPS	Sim, botão dedicado
Segurança sem fio	WEP 64/128 bits, WPA, WPA2
Modos de operação	Repetidor Wi-Fi, Ponto de acesso sem fio
Instalação	Assistente de software Windows/Mac, interface Web
Reinicialização	Botão reset, pressione por 10 segundos
Indicadores LED	Alimentação, conexão sem fio, WPS, LAN
Temperatura de uso	Interior, protegido de umidade e calor extremo
Manutenção e limpeza	Desconectar antes de limpar; usar pano seco
Segurança	Não abrir a caixa; risco de choque elétrico
Peças de reposição e reparabilidade	Nenhuma peça reparável pelo usuário; contatar o revendedor
Garantia	24 meses para defeitos de fabricação (uso não profissional)

Perguntas frequentes - WIFIR3 VELLEMAN

Como configurar o WIFIR3 no modo repetidor Wi-Fi?

Conecte o repetidor a uma tomada de parede, conecte seu computador via cabo RJ45 fornecido, abra um navegador e acesse http://192.168.10.1. Faça login com o usuário admin. Inicie o assistente de configuração e selecione Modo Repetidor Sem Fio. Escolha sua rede Wi-Fi, insira a senha da rede, depois salve e reinicie.

Como usar o botão WPS para conectar o repetidor ao roteador?

Certifique-se de que o repetidor está configurado no modo repetidor. Pressione o botão WPS do seu roteador (consulte o manual para a duração). Em seguida, pressione o botão WPS do repetidor por 7 a 10 segundos. A conexão é estabelecida automaticamente.

O WIFIR3 pode ser usado como ponto de acesso Wi-Fi?

Sim. Conecte o repetidor ao roteador via um cabo RJ45. Na interface Web, selecione Modo AP Sem Fio Padrão. Configure o SSID e a segurança. Após reiniciar, ele servirá como ponto de acesso.

O que fazer se não puder acessar a interface de configuração?

Verifique se seu computador está configurado com IP fixo: 192.168.10.x (x de 2 a 254), máscara 255.255.255.0, gateway 192.168.10.1. Se isso não funcionar, faça uma reinicialização pressionando o botão reset por 10 segundos.

Como redefinir o WIFIR3 para as configurações de fábrica?

Use um clipe de papel ou uma agulha para pressionar o botão Reset (localizado na caixa) e mantenha-o pressionado por cerca de 10 segundos. Os LEDs piscarão para confirmar a reinicialização.

Quais tipos de segurança sem fio o WIFIR3 suporta?

Ele suporta criptografia WEP (64/128 bits), WPA e WPA2. Recomenda-se usar WPA2 para máxima segurança.

Como atualizar o firmware do repetidor?

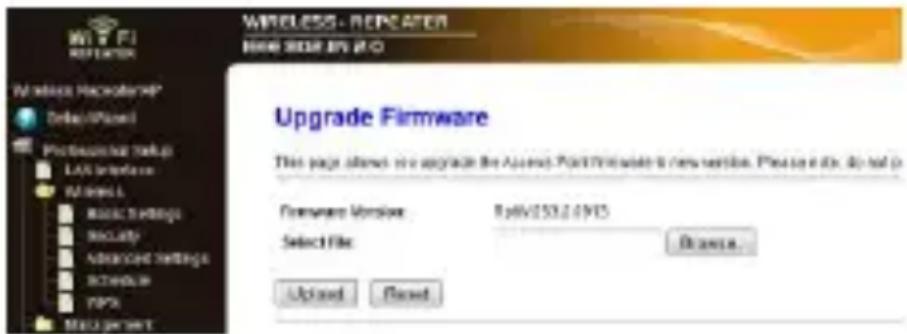

Baixe o firmware mais recente do site da Velleman. Na interface Web, vá em Gerenciamento > Atualizar Firmware. Clique em Procurar, selecione o arquivo, depois em Upload. Nunca desligue a alimentação durante a atualização.

O WIFIR3 é compatível com os roteadores de internet das operadoras?

Sim, ele funciona com qualquer roteador Wi-Fi padrão que atenda aos padrões 802.11b/g/n em 2,4 GHz. Certifique-se de usar o mesmo SSID e senha da sua rede principal.

O que fazer em caso de perda de conexão após uma queda de energia?

Desconecte o repetidor e o roteador, aguarde alguns segundos, depois reconecte-os. A conexão deve se restabelecer automaticamente. Caso contrário, reinicie os dois dispositivos.

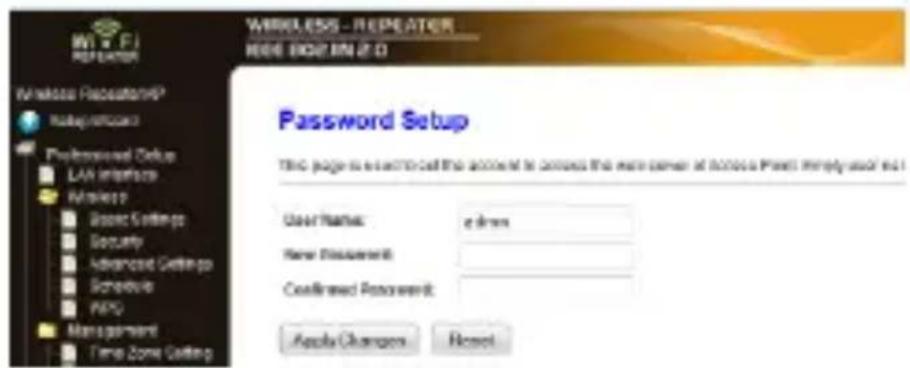

Como alterar a senha de administrador do repetidor?

Na interface Web, vá em Gerenciamento > Senha. Digite o usuário atual (admin), depois a nova senha e confirme. Clique em Aplicar Alterações.

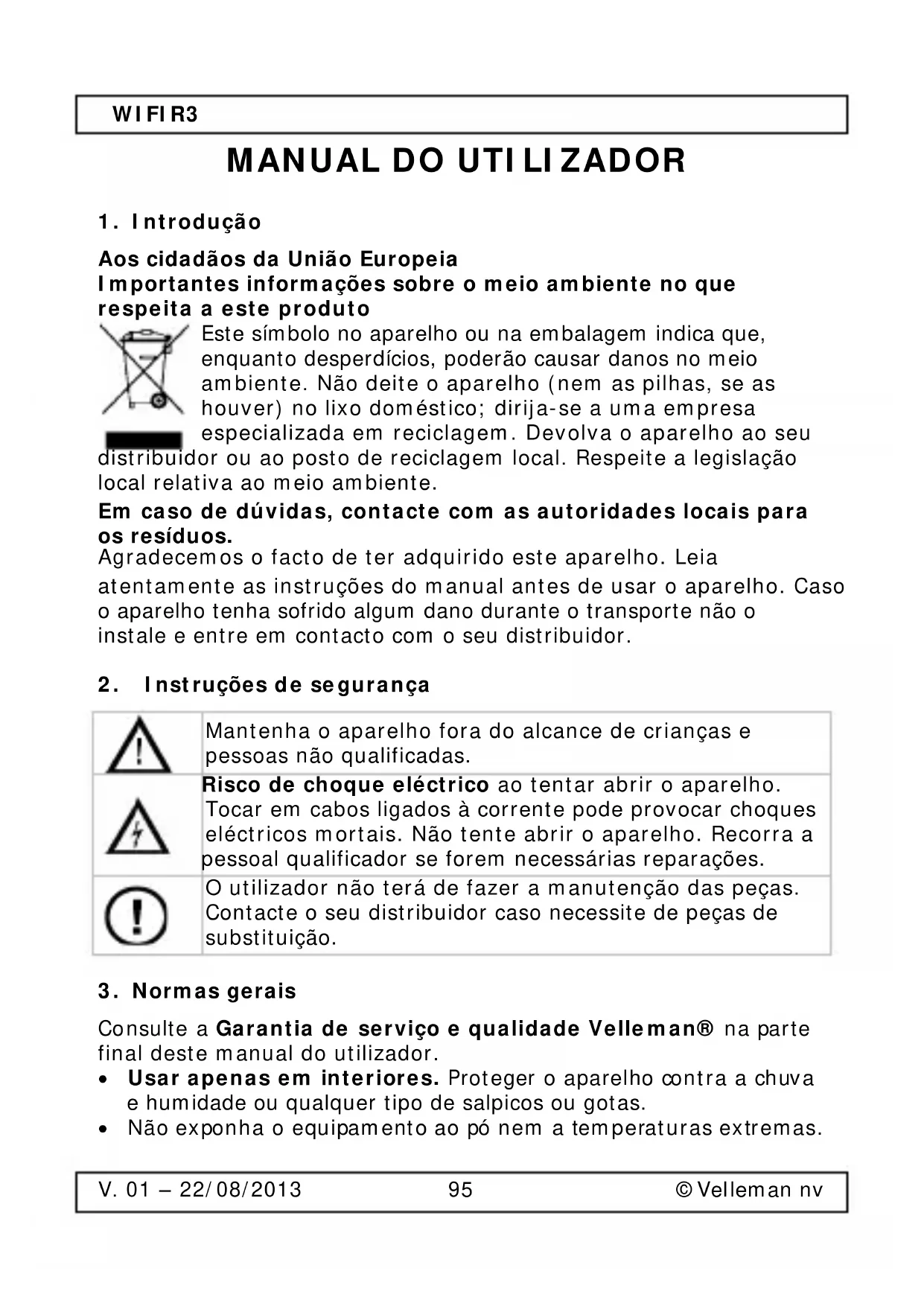

MANUAL DE UTILIZADOR WIFIR3 VELLEMAN

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não deite o aparelho (nem as pilhas, se as houver) no lixo doméstico; dirija-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

	Mantenha o aparelho fora do alcance de crianças e pessoas não qualificadas.
	Risco de choque eléctrico ao tentar abrir o aparelho.Tocar em cabos ligados à corrente pode provocar choques eléctricos mortais. Não tente abrir o aparelho. Recorra a pessoal qualificador se forem necessárias reparações.
	O utilizador não terá de fazer a manutenção das peças.Contacte o seu distribuidor caso necessite de peças de substituição.

3. Normas gerais

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

• Usar apenas em interiores. Proteger o aparelho contra a chuva e humidade ou qualquer tipo de salpicos ou gotas.
• Não exponha o equipamento ao pó nem a temperaturas extremas.

WIFIR3

• Proteja o aparelho de quedas e má utilização. Evite usar força excessiva ao utilizar o aparelho.
• Familiarize-se com o funcionamento do aparelho antes de o utilizar.
• Por razões de segurança, estão proíbidas quaisquer modificações do aparelho desde que não autorizadas.
• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorrecta anula a garantia completamente.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por qualquer danos ou outros problemas daí resultantes.

4. Características

• com função WPS
• melhora a cobertura wireless em todas as redes WLAN
• suporta o modo Wireless Repeater e o modo Standardn AP
• WLAN 802.11n (Draft 2.0) para acesso wireless de grande velocidade
• compatibilidade descendente com 802.11g (54 Mbit/s) e 802.11b standard (11 Mbit/s)
• suporta redes 2.4 GHz WLAN
• máxima segurança WLAN com WPA2, WPA e WEP (128/64)
• software de configuração para fácil instalação via Windows ou Mac
• antenas incorporadas

5. Descrição

Ver as figuras da página 2 deste manual do utilizador.

1	Indicador de corrente	5	botão WPS
2	indicador wireless	6	Botão de reinicialização
3	indicador WPS	7	porta de rede RJ45
4	indicador LAN

6. Escolha uma localização apropriada

- O melhor local para configurar o repetidor é próximo do seu router/computador.

V. 01 - 22/08/2013

96

© Velleman nv

WIFI R3

• Logo que a configuração esteja concluída, pode instalar o repetidor na sua localização definitiva.
• Para um melhor desempenho, recomenda-se a instalação do repetidor a meio caminho entre o router e o computador wireless que tiver a recepção mais fraca.

Nota: Ficha

Pode alterar a orientação da ficha do repetidor para que este caiba em qualquer espaço.

Ver as figuras da página 2 deste manual do utilizador.

• Pressione suavemente o botão junto à fixa [A] e puxe a ficha para a retirar.
• Volte a colocar a ficha na tomada na orientação pretendida e rode até ficar no devido lugar.

Nota: repetidor wireless ou ponto de acesso

Pode configurar o repetidor como repetidor wireless ou como ponto de acesso wireless.

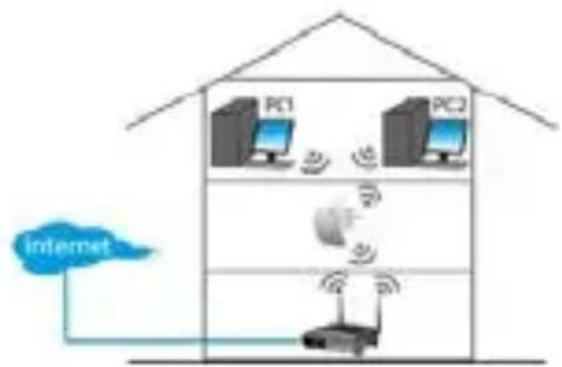

Repetidor wireless

Para o modo repetidor wireless, necessita de um WIFI AP/Router para acesso à internet.

Ponto de acesso wireless

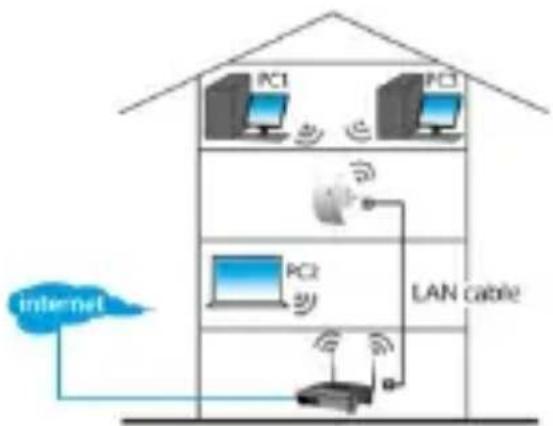

Para utilizar o dispositivo no modo ponto de acesso wireless, necessita de um router banda larga de acesso à internet.

Ligue o repetidor ao router/interruptor usando o cabo de rede incluído RJ-45

7. Setup

Durante a configuração, deverá:

- ligar o router ao repetidor

V. 01 - 22/08/2013

97

© Velleman nv

WIFIR3

- ligue o repetidor ao seu computador

Pode ligar o router ao repetidor:

• Manualmente (ver mais abaixo)
• Através de WPS (ver secção 9)

7.1 Ligar o router ao repetidor

Durante a instalação recomenda-se a utilização de uma ligação por fios usando o cabo de rede RJ-45 incluído.

Logo que a instalação esteja concluída, pode utilizar o repetidor via Wi-Fi.

Para ligar o router, necessita de

• configurar as definições de rede no seu computador
• configurar o repetidor na ferramenta de gestão web
• apagar as definições de rede do seu computador
• ligar o repetidor ao seu computador

7.2 Configurar as definições de rede no seu computador

O repetidor tem um endereço de IP fixo. Para ser capaz de aceder ao repetidor durante a configuração, necessita de primeiro configurar as definições de rede no seu computador, da seguinte forma:

1. No seu computador, clique no botão Start e escolha Control Panel > Network & Sharing Center.

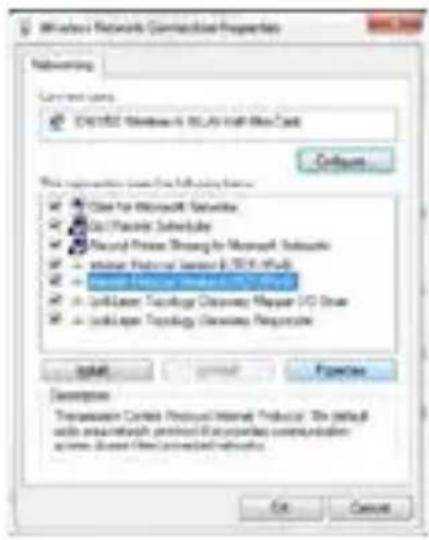

2. Na lista de redes, clique na sua rede e depois clique no botão Properties

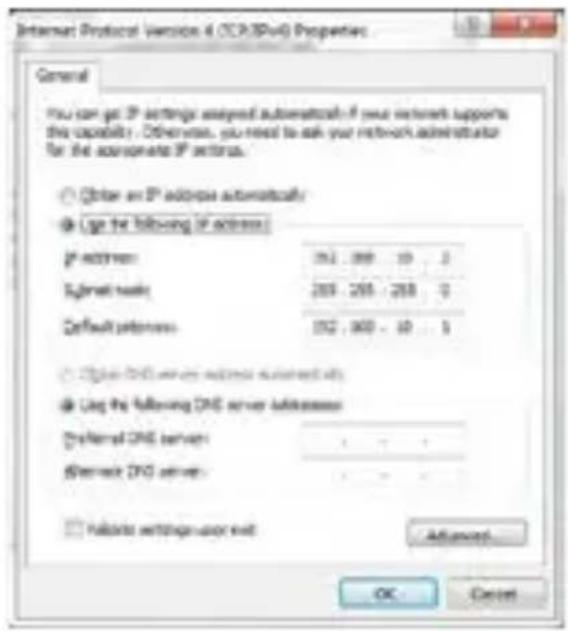

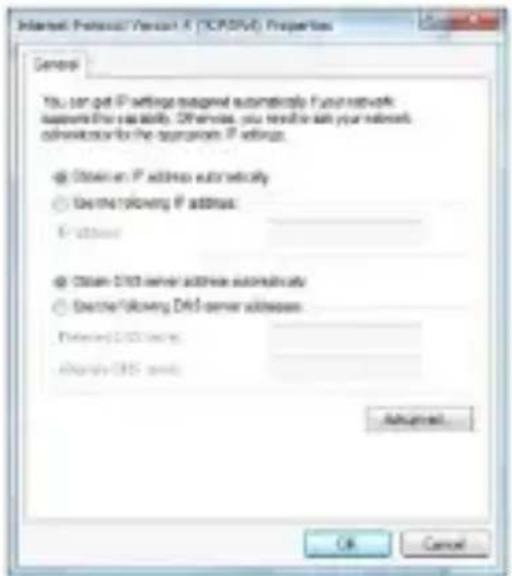

1. Na lista, seleccione Internet Protocol Version 4 (TCP/IPv4), e depois clique no botão Properties.

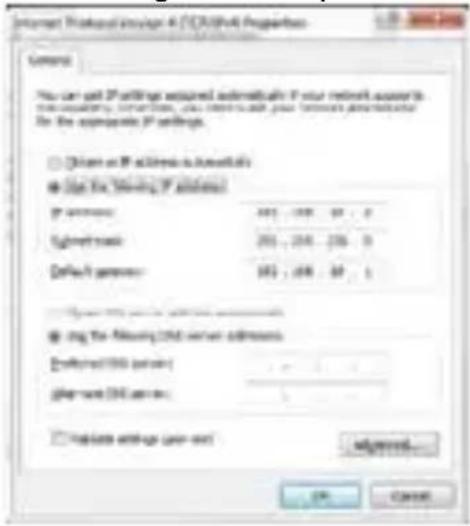

2. Na janela Properties, seleccione Usar o endereço de IP seguinte.

o Na caixaI P Address, digite 192.168.10.x em que 'x' é um número de 2 a 254.
○ Em Subnet Mask, digite 255.255.255.0.
o Em Default Gateway, digite o IP Address do seu router sem fios (o endereço por defeito é 192.168.10.1).

1. Clique em OK para confirmar.

Pode agora aceder ao seu repetidor a partir do computador.

7.3 Configure o repetidor através da ferramenta de gestão web

1. Ligue o repetidor a uma tomada de corrente na parede.
2. Ligue o seu computador e o repetidor através do cabo de rede RJ-45 incluído.
3. Faça log on no seu computador.
4. Abra o seu web browser e digite o endereço http://192.168.10.1.

Firefox Mozilla Firefox Start Page 192.168.10.1/

Isto abrirá a página de configuração do repetidor.

Se a página não abrir, reinicie o repetidor (ver secção 12) e tente novamente.

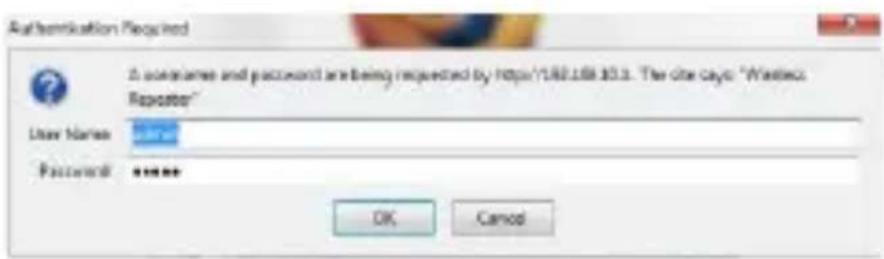

1. Digite o nome de utilizador e a password.

O nome de utilizador e password por defeito são admin.

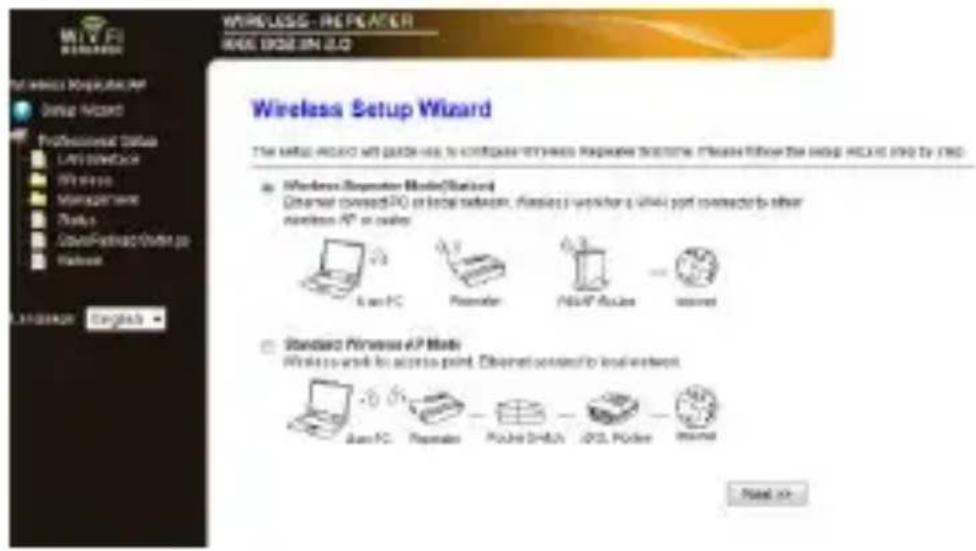

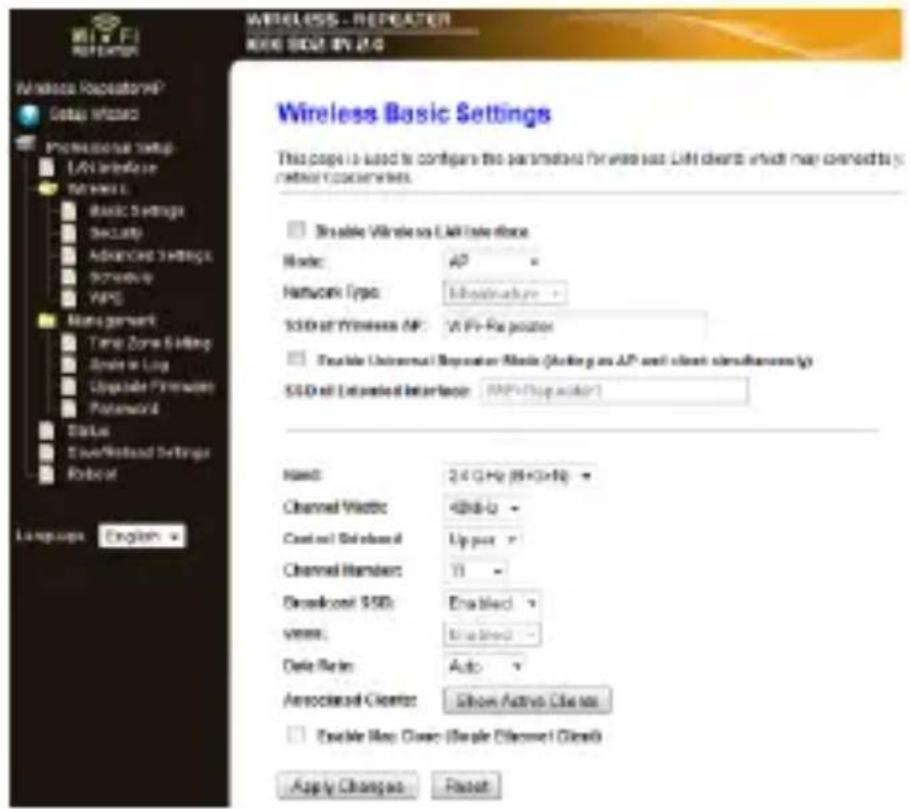

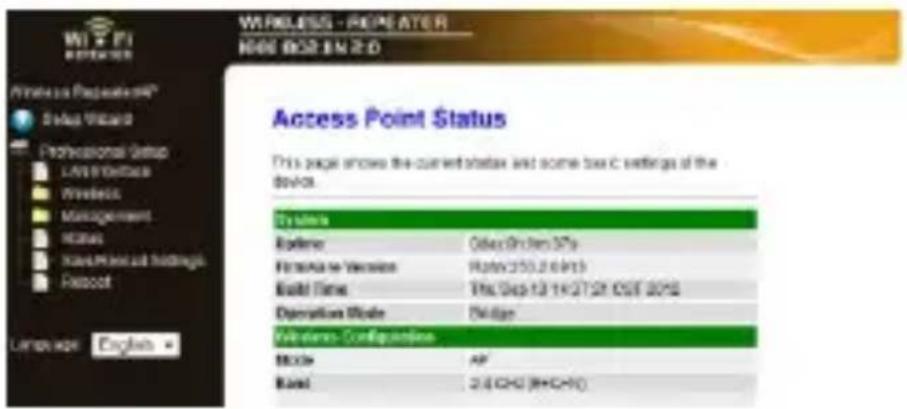

1. No menu da esquerda, clique em Setup Wizard.

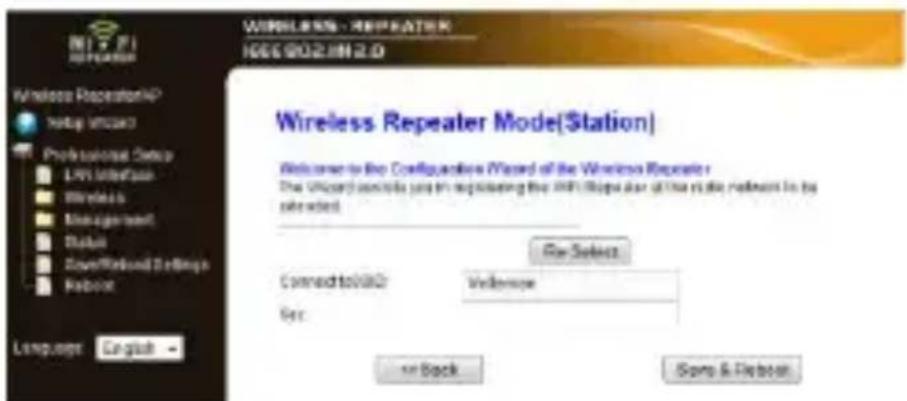

1. Seleccione Wireless Repeater Mode (Estação) e clique em Next.

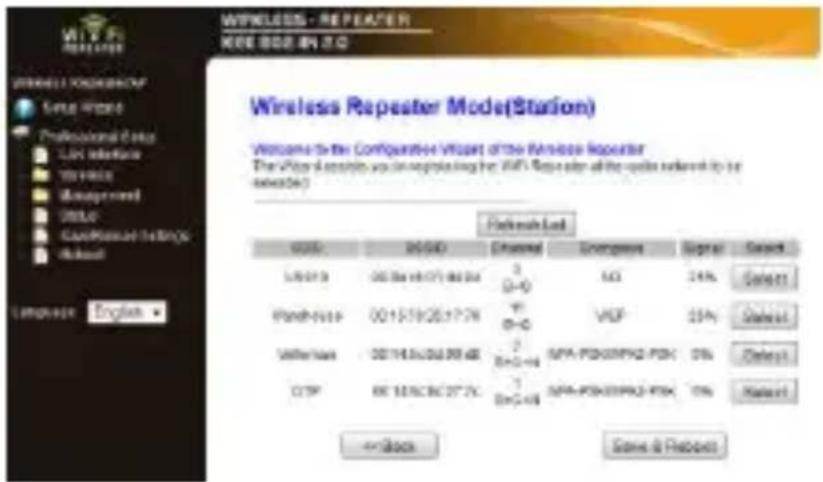

1. O nome da sua rede aparece listado na coluna SSID. Clique no botãoSelect junto à sua rede wireless.

1. No campo Key, digite a chave de segurança da sua rede.

o Esta chave é a mesma chave do seu router.
o Não altere as outras definições.
o Vai necessitar do nome da rede (SSID) nos passos seguintes. Copie ou aponte num pedaço de papel. O nome pode conter maiúsculas e minúsculas
o Quando terminar, clique em Save and Reboot.

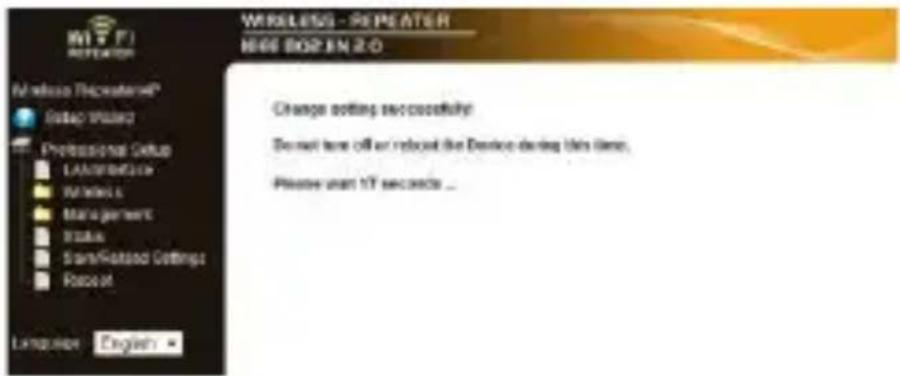

1. Aguarde até o repetidor ser reinicializado.
   Agora é necessário confirmar se o SSID (nome de rede) aparece correctamente nas Definições Básicas Wireless da ferramenta.

2. No menu, clique na pasta Wireless, e em seguida em Basic Settings.

1. Confirme se o nome de rede está correcto. O nome é usado em dois campos:

2. SSID de Wireless AP

3. SSID de Extended Interface

Caso contrário, digite ou colo o nome correcto em ambos os campos.

1. Clique em Apply Changes.

Agora pode

o fechar a ferramenta de gestão da web
o restaurar as definições por defeito do seu computador.

7.4 Apagar as definições de rede do seu computador

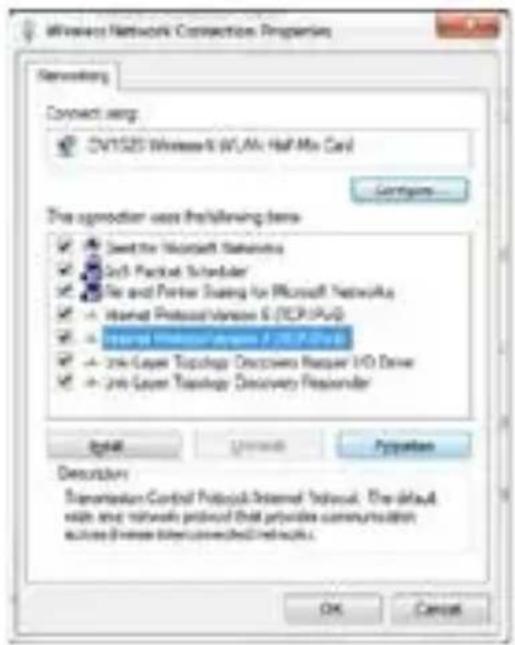

1. No seu computador, clique no botão Start e escolha Control Panel > Network & Sharing Center.
2. Na lista de redes, clique na sua rede e em seguinda clique no botão Properties.

WIFI R3

1. Na lista, seleccione Internet Protocol Version 4 (TCP/IPv4), e em seguida clique no botãoProperties.

1. Na janela de Properties, seleccione: ○ Obter endereço IP automaticamente.

WIFI R3

- Obter endereço de servidor DNS automaticamente.

1. Clique em OK para confirmar.

Pode agora liga o repetidor ao seu computador.

1. Ligar o repetidor ao seu computador

Para ligar um computador ao repetidor, proceda da seguinte forma:

1. Faça Log On no seu computador
2. Clique no ícone de rede ou na parte inferior direita do ecrã. Aparece a lista de redes.
3. Seleccione a rede do repetidor na lista e em seguida clique em Connect.
4. Se necessário, digite a password da rede e clique em OK para confirmar.

Aparece uma mensagem de confirmação assim que estiver ligado à rede.

Nota - ligação por fios

Também pode ligar o repetidor ao seu computador utilizando o cabo de rede RJ45.

1. Ligar o repetidor através de WPS

O WPS é uma forma automática de ligar dispositivos wireless. O repetidor suporta WPS. Se o seu router suportar WPA, terá um botão WPS

WIFIR3

Nota: o WPS pode alterar a chave de segurança de rede no router

Em algumas marcas de routers wireless, pressionar o botão WPS altera a chave de segurança do router existente. Isto significa que terá de apagar a chave de segurança de rede em todos os dispositivos que já estiver a usar. Se pretende evitar que tal aconteça, ligue o repetidor manualmente (ver secção 7 Setup).

Ligar o router ao repetidor via WPS:

1. Ligue o repetidor a uma tomada de corrente.
2. Certifique-se de que o repetidor está em Wireless Repeater Mode na ferramenta de configuração (ver secção 7.3).
3. No router, mantenha o botão WPS pressionado (consulte o manual do router para saber quando tempo deve manter o botão pressionado).
4. No repetidor, mantenha o botão WPS pressionado durante 7 a 10 segundos. O router e o repetidor ficam conectados automaticamente. Pode agora ligar o seu computador ao repetidor: ver secção 8 mais abaixo.

10. Configurar o dispositivo como um ponto de acesso wireless

Para configurar o dispositivo como um ponto de acesso wireless, tem de seguir os seguintes passos:

10.1 Configurar definições de rede

- Configure as definições de rede no seu computador tal como descrito na secção 7.2.

10.2 Configure o ponto de acesso através da ferramenta de gestão web

1. Execute os passos de 1 a 6 conforme descrito na secção 7.3.

WIFI R3

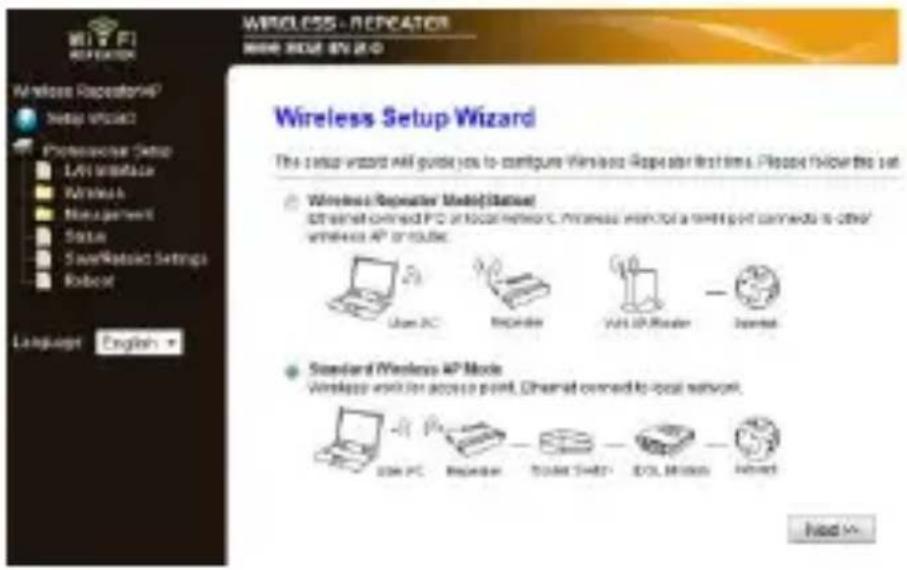

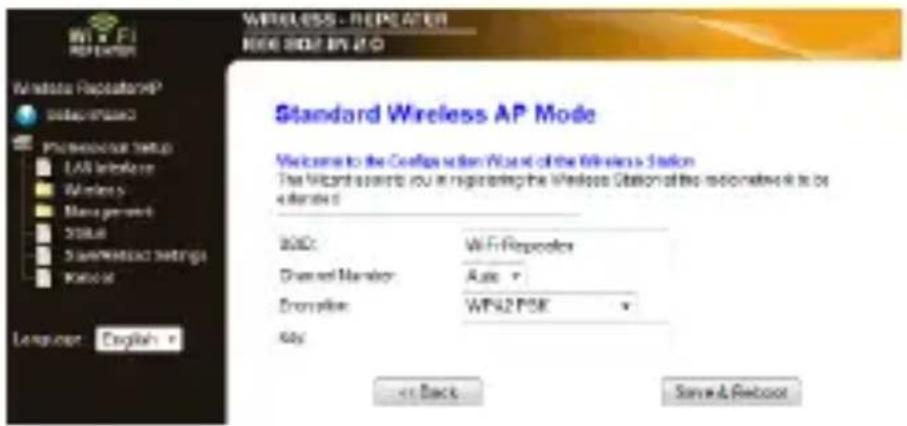

1. Seleccione o modo Standard Wireless AP e clique em Next.

1. Se pretender pode seleccionar um tipo de Encriptação e introduzir uma chave de segurança de rede.
2. Clique em Save and Reboot.
3. Aguarde até o repetidor ser reinicializado. Agora é necessário confirmar se o SSID (nome de rede) está correcto nas Wireless Basic Settings (Definições Básicas Wireless).
4. No menu, clique na pasta Wireless, e em seguida em Basic Settings.

1. Verifique se o nome de rede está correcto. O nome é usado em dois campos:

2. SSID de Wireless AP

3. SSID de Extended Interface

Caso contrário, digite ou cole o nome corrente em ambos os campos.

1. Clique em Apply Changes.

Pode fechar agora a ferramenta de gestão web.

10.3 Apagar as definições de rede do seu computador.

- Apague as definições de rede do seu computador conforme descrito na secção 7.4.

10.4 Ligue o ponto de acesso wireless ao seu computador

Para ligar um computador ao acesso wireless, proceda da seguinte forma:

1. Entre no seu computador.

WIFIR3

1. Clique no ícone de rede ou na parte inferior direita do seu ecrã. Aparece a lista de redes.
2. Seleccione a rede do repetidor na lista e depois clique em Connect.
3. Se necessário, digite a password de rede e clique em OK para confirmar.

Aparecerá uma mensagem de confirmação quando estiver ligado à rede.

11. Ferramenta de Gestão Web

Definições Básicas Wireless

No seu web browser, abra a ferramenta de gestão web e seleccione Wireless > Basic Settings.

A página contem várias definições, incluíndo:

Disable Wireless LAN Interface	Se esta opção for seleccionada, a rede wireless é desligada.
Modo	Suporta os modos AP e Repetidor
SSI D de Wireless AP	Main Service Set Identifier (identificador do serviço principal). Este é o nome da sua rede wireless.
SSI D de Extended Interface	Universal Repeater Mode / Modo Repetidor Universal(funciona como AP e repetidor em simultâneo)
Banda	Suporta os modos mistos 11B/11G/11N

Definições de segurança wireless

Configure a segurança wireless e a encriptação para impedir o acesso e a monitorização não autorizados. Os métodos de encriptação suportados são:

1. Em Select SSID, pode seleccionar:

Root Client-XXXX	A password do repetidor é a mesma password do seu XXXX router.
Repeater AP - WiFi-Repeater1	Escolha esta opção para definir a password para o repetidor WiFi.

Apagar, gravar e restaurar

Pode fazer uma cópia das definições do repetidor por razões de segurança. Da mesma forma, se utiliza o dispositivo com diferentes definições, pode facilmente gravar e restaurar as várias definições.

1. Entre na ferramenta de gestão e seleccione

Save/ Reload Settings.

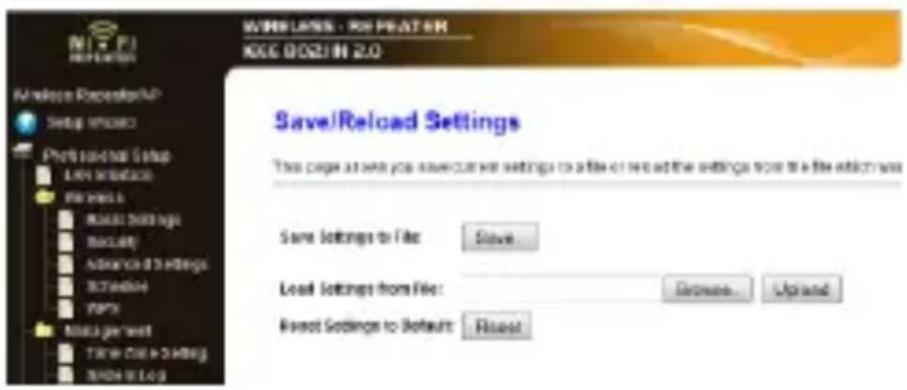

• Para fazer uma cópia de segurança das definições actuais, clique no botãoSave e escolha uma localização para o ficheiro. Pode gravar quantos ficheiros de definições desejar.
• Para carregar definições gravadas anteriormente, clique no botãoBrowse e seleccione o ficheiro com as definições gravado no seu computador. Em seguida, clique no botãoUpload para carregar as definições. As definições actuais serão substituídas pelas definições contidas no ficheiro carregado.
• Para remover todas as definições de configuração que fez, e restaurar as configurações de fábrica do dispositivo, clique no botãoReset.

Actualização do firmware

Para actualizar o firmware do seu repetidor, proceda da seguinte forma:

1. Descarregue o novo firmware a partir do site para o seu computador.

2. Entre na ferramenta de gestão e escolha Management > Upgrade Firmware.

1. Clique no botão Browse e seleccione o ficheiro firmware descarregado para o seu computador.

2. Clique em Upload. O processo de actualização é iniciado automaticamente.

Atenção: A actualização poderá demorar alguns minutos a estar concluída. Nunca interrompa o processo de actualização fechando o web browser ou desligando o computador do router. O repetidor poderá ficar inutilizável se o fizer. Interromper o processo de actualização irá anular a garantia.

Alterar a password

A password por defeito para a ferramenta de gestão web é "admin". Para efeitos de segurança, recomenda-se que altere a password.

V. 01 - 22/08/2013

111

© Velleman nv

WIFI R3

1. Na ferramenta de gestão, escolha Management > Password.

1. Introduza o nome de utilizador User Name.
2. Digite uma password New Password, digite novamente Confirmed Password.
3. Clique em Apply Changes para confirmar. Se pretende manter a password original, clique em Reset.

12. Reinicializar

Caso seja necessário, pode reiniciar o repetidor usando uma agulha. Mantenha o botão pressionado durante 10 segundos. Isto irá restaurar todas as definições de fábrica.

13. Falha de energia

Caso ocorra uma falha de energia, desligue o router e o repetidor das tomadas de correntes e volte a ligá-los.

14. Especificações

normas para redes sem fios (wireless)	IEEE 802.11n / IEEE 802.11g / IEEE 802.11b
normas de rede 10/100	Mbps
amplitude de frequência	2.4 - 2.485 GHz
velocidade de transmissão	11/54/150/270/300 Mbps
alimentação 230 Vac 50 Hz

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou

V. 01 - 22/08/2013

112

© Velleman nv

WIFIR3

lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

Windows, Windows XP, Windows 2000, Windows Vista, Windows Aero, Windows 7, Windows 8, Windows Mobile, Windows Server são marcas da Microsoft Corporation registadas tanto nos Estados Unidos como em outros países. iPad, iPod, iPod touch, iPhone, Mac, iMac, MacBook, PowerBook, Power Mac, Mac OS são marcas da Apple Inc., registadas nos U.S. e em outros países.

© DI REITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É

estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

INSTRUKCJA OBSŁUGI

1. Wstęp

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países. Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

- qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva; - no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a

oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;

- consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

- todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;

- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

- qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

- dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
