DWM1742S - Support mural pour téléviseur Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	Tripp Lite
Modèle	DWM1742S
Compatibilité VESA	100x100 à 400x400 mm
Matériau	Acier
Couleur	Noir
Fonctions principales	Inclinaison, rotation, extension, pivot, gestion des câbles
Réglage de la tension d'inclinaison	Oui, via vis de réglage
Garantie	5 ans limitée
Utilisation prévue	Intérieur uniquement
Installation	Sur montants en bois ou béton solide
Contenu du carton	Support mural, plaque VESA, vis M4/M5/M6/M8, entretoises, rondelles, ancrages béton, clés hexagonales
Entretien	Vérifier la sécurité tous les 3 mois
Mise en garde	Ne pas dépasser la capacité de charge maximale indiquée
Assistance	www.triplite.com/support

FOIRE AUX QUESTIONS - DWM1742S Tripp Lite

Quelles vis utiliser pour fixer le téléviseur à la plaque VESA ?

Utilisez les vis fournies dans l'emballage M : M4x14, M5x14, M6x14 ou M8x20. Choisissez la taille adaptée aux pas de vis de votre écran. Des entretoises et rondelles sont également fournies pour ajuster l'épaisseur.

Comment installer le support sur un mur en béton ?

Percez des avant-trous dans les sections solides du bloc de béton (épaisseur d'au moins 35 mm). Utilisez les ancrages à béton et les boulons d'ancrage fournis dans l'emballage W. Ne percez pas dans les joints de mortier.

Comment régler la tension d'inclinaison du téléviseur ?

Utilisez la clé hexagonale fournie pour tourner la vis de réglage. Si l'écran s'abaisse, tournez vers le symbole « + » ; s'il monte, tournez vers le symbole « - ». Gardez le bras de montage à niveau pendant le réglage.

Comment gérer les câbles avec ce support ?

Connectez les câbles à l'écran, puis appuyez sur le couvercle de gestion des câbles pour les acheminer à travers l'espace prévu. Laissez suffisamment de mou pour permettre le mouvement du bras.

Quelle est la garantie du support mural Tripp Lite DWM1742S ?

Le support bénéficie d'une garantie limitée de 5 ans à compter de la date d'achat initiale, couvrant les défauts de matériaux et de fabrication.

Puis-je installer moi-même le support mural ?

Il est recommandé de faire appel à une personne ayant des aptitudes en mécanique et une expérience de base en construction. Lisez attentivement le manuel avant de commencer.

Comment vérifier que le mur supporte le poids du téléviseur ?

Assurez-vous que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et des composants. Utilisez un localisateur de montants pour ancrer les vis au centre des montants en bois.

Que faire si des pièces sont manquantes ou défectueuses ?

Visitez le site www.triplite.com/support pour obtenir de l'aide. Vérifiez d'abord la liste de vérification des composants dans le manuel.

À quelle fréquence dois-je vérifier la sécurité du support ?

Vérifiez à intervalles réguliers (au moins tous les trois mois) que le support est toujours sûr et solidement fixé.

Ce support peut-il être utilisé à l'extérieur ?

Non, ce produit est prévu pour une utilisation à l'intérieur uniquement. Une utilisation extérieure pourrait entraîner une défaillance et des blessures.

MODE D'EMPLOI DWM1742S Tripp Lite

Manuel de l'utilisateur

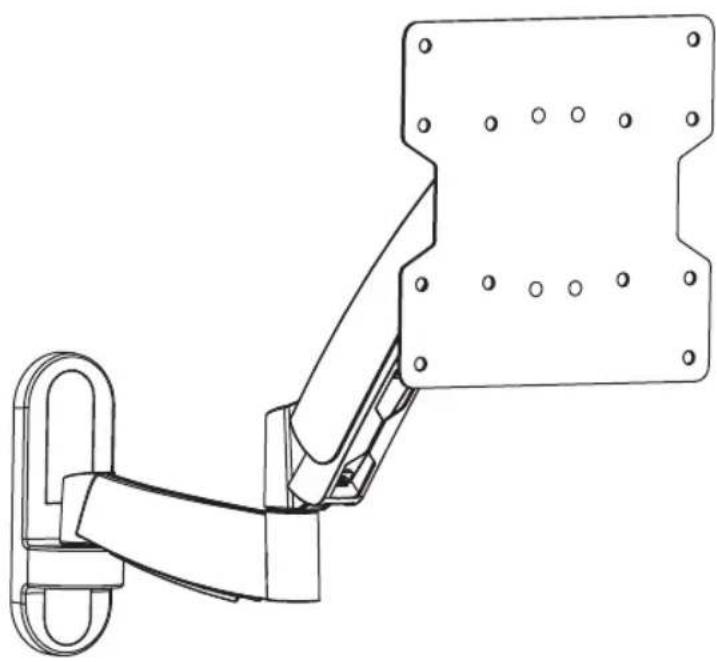

Montage mural pour écran plat de mouvement complet

MODELE: DWM1742S

MISE EN GARDE : NE PAS EXCEDER LA CAPACITE PONDERALE MAXIMUM INDIQUEE. DES BLESSURES GRAVES OU DES DOMMAGES MATERIALS RISQUENT DE SE PRODUIRE!

Droits d'auteur © 2014 Tripp Lite. Tous droits réservés.

REMARQUE : Lire le manuel d'instructions en entier avant de commencer l'installation et l'assemblage.

AVENTISSEMENT

• Ne pasCOMMencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le present manuel. Si vous avez des questions concernant les instructions ou les avertissements, veuillez visiter www.triplite.com/support.

• Ce support de montage a ete concu pour etre instalé et utilise UNIQUEMENT tel que specifie dans le present manuel. Une mauvaise installation de ce produit pourrait causer des dommages ou des blessures graves.

• Ce produit ne devrait etre instalé que par une personne ayant de bonnes aptitudes en mécanique et une experience de base en construction de même qu'une pleine connaissance du present manuel d'instructions.

• S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

• Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrees au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.

• Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et positionner l'équipement sans risque.

• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait de les endommager, réduisant considérablement leur résistance à l'arrachement.

• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entrainer une défaillance du produit et des léasons corporelles.

Garantie

Garantie limitee de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous defaults de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avéré défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou replacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'une MAUVAISE UTILISATION, D'un ABUS OU D'une NÉGLENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, Toute GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient selon la juridiction).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet apparéil est approprié, ajustat et sur pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les specifications sont sujettes à changement sans préavis.

Liste de vérification des composants

IMPORTANT :

Veuillez you assurer d'avoir reçu toutes les pieces conformément à la liste de vérification des composants avant de proceder à l'installation. Si des pieces sont manquantes ou défectueuses, visitez www.triplite.com/support pour obtenir de l'aide.

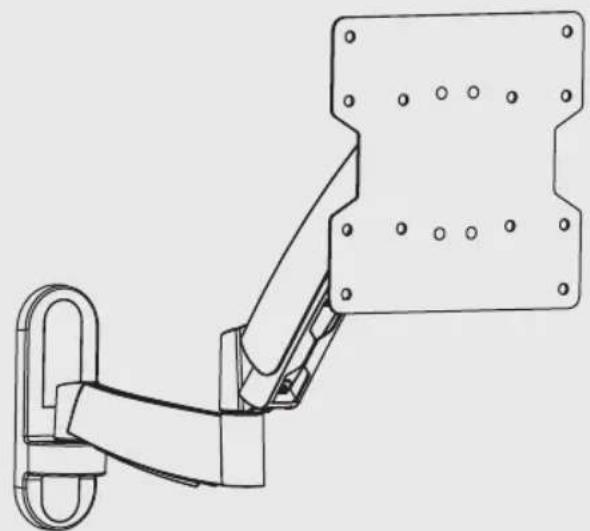

DWM1742S

Clé (x1)

Clé hexagonale de 4 mm (x1)

Clé hexagonale de 6 mm (x1)

Emballage M

M4X14 (x4)

M5X14 (x4)

M6X14 (x4) M8X20 (x4)

Petite entretoise (x8)

D5 Rondelle (x4)

D8 Rondelle (x4)

Emballage W

Boulon d'ancrage (x3) Ancrage à béton (x3)

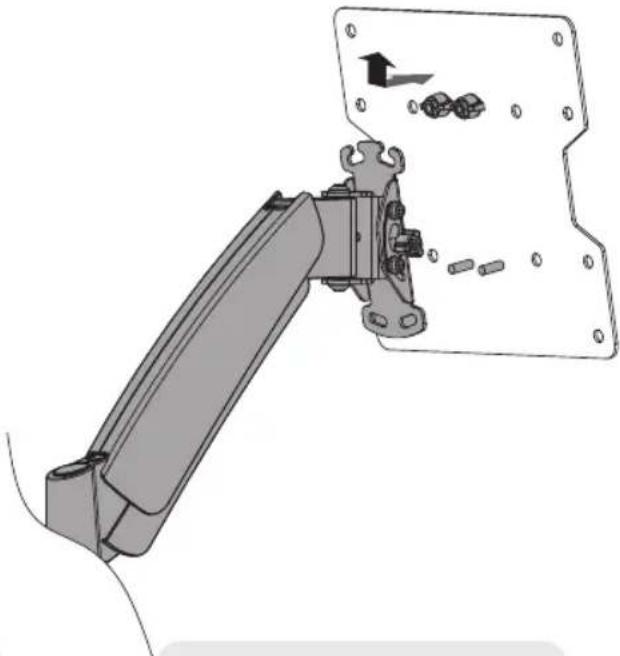

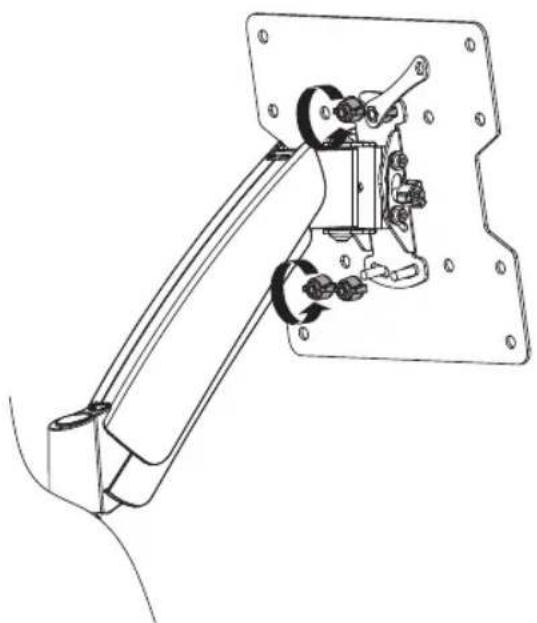

1. Séparer la plaque VESA du montage mural

• En utilisant la clé fournie, desserrer les deux boutons supérieur.
• Enlever les deux boutons supérieur.

Enlever la plaque VESA.

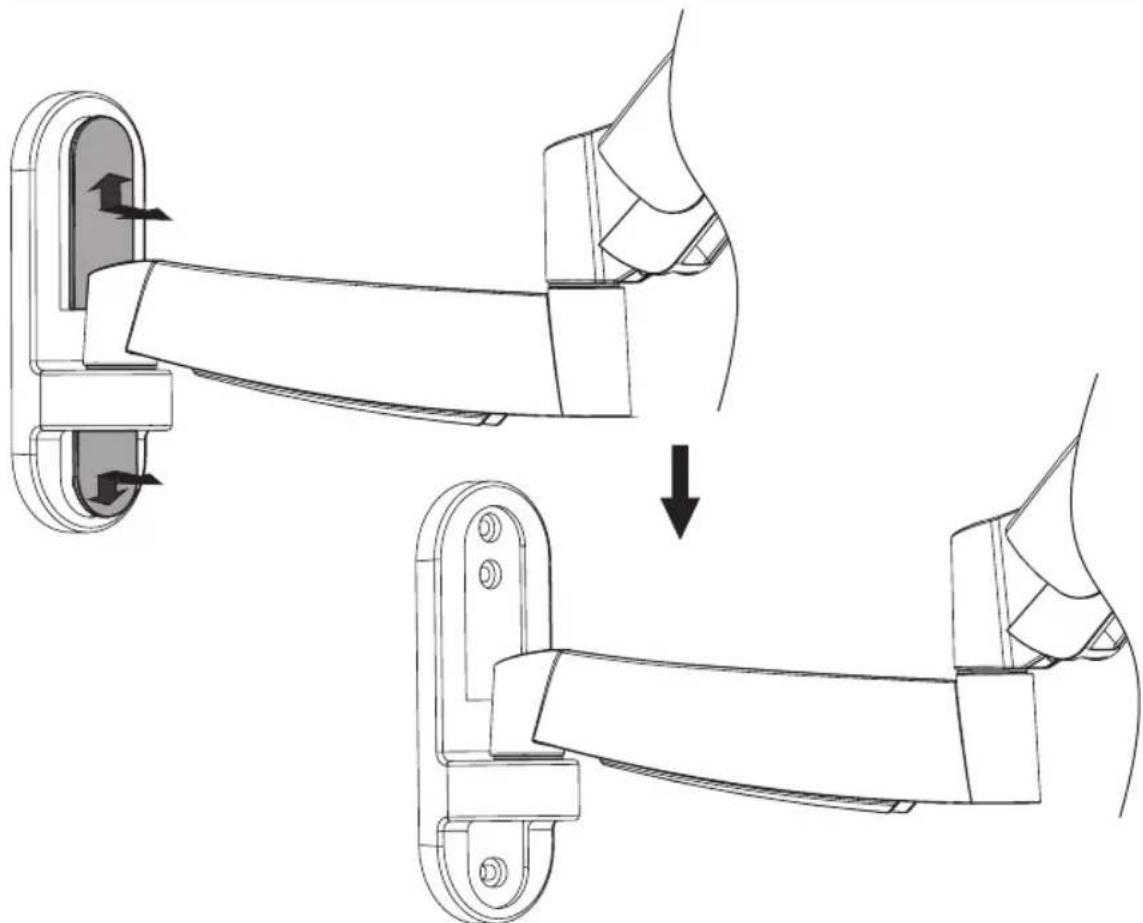

2. Enlever les couvercles décoratifs

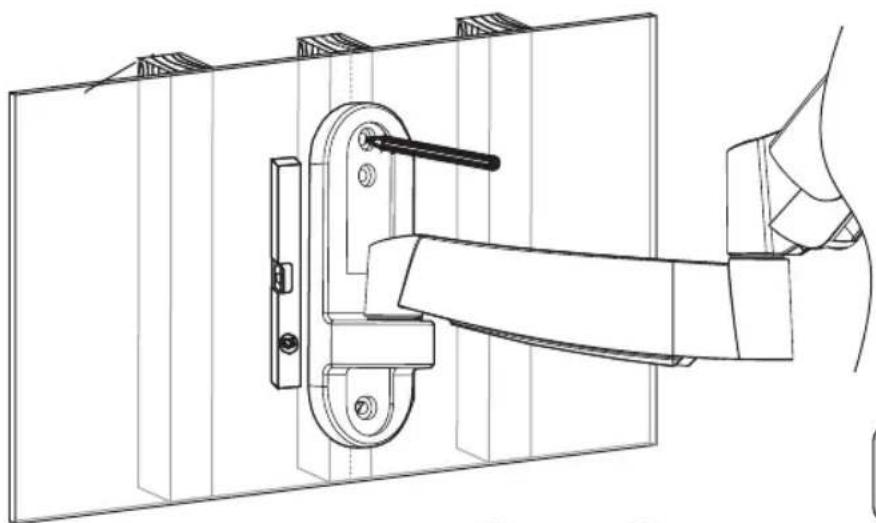

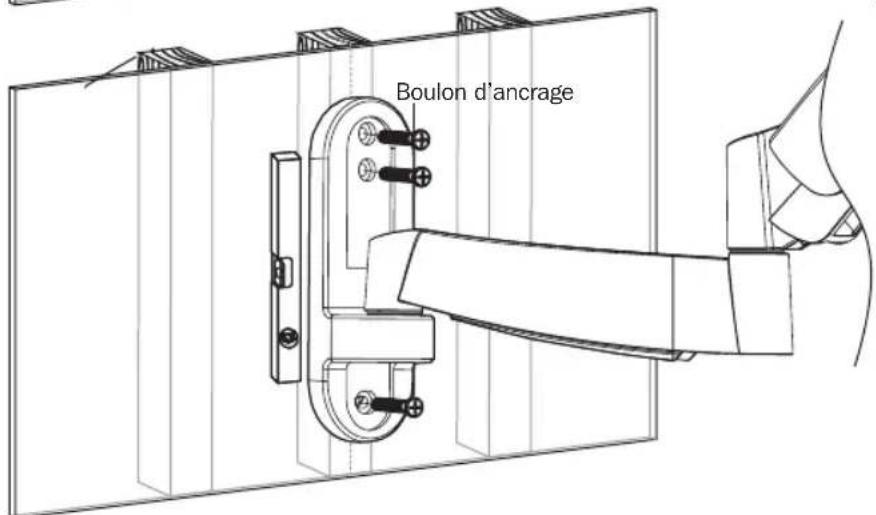

3a. Montage sur des montants muraux

Trouver l'emplacement des montants muraux pour monter le montage mural.

Marquer l'emplacement exact des trous de montage.

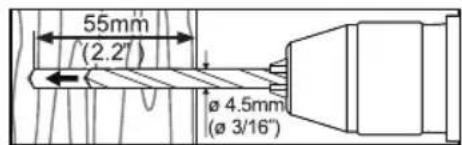

Percer des avant-trous.

Visser le support mural au mur.

AVENTISSEMENT

• S'assurer que les vis de montage sont ancrees au centre des montants. Il est fortement recommendé d'utiliser un localisateur de montants.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type des situations de montage.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipment et de tout le matériel et composants attachés.

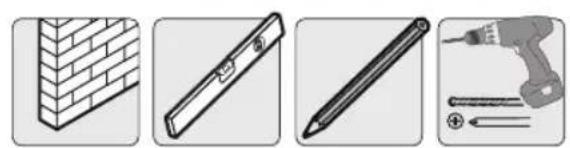

3b. Montage sur de la brique solide ou des blocs en béton

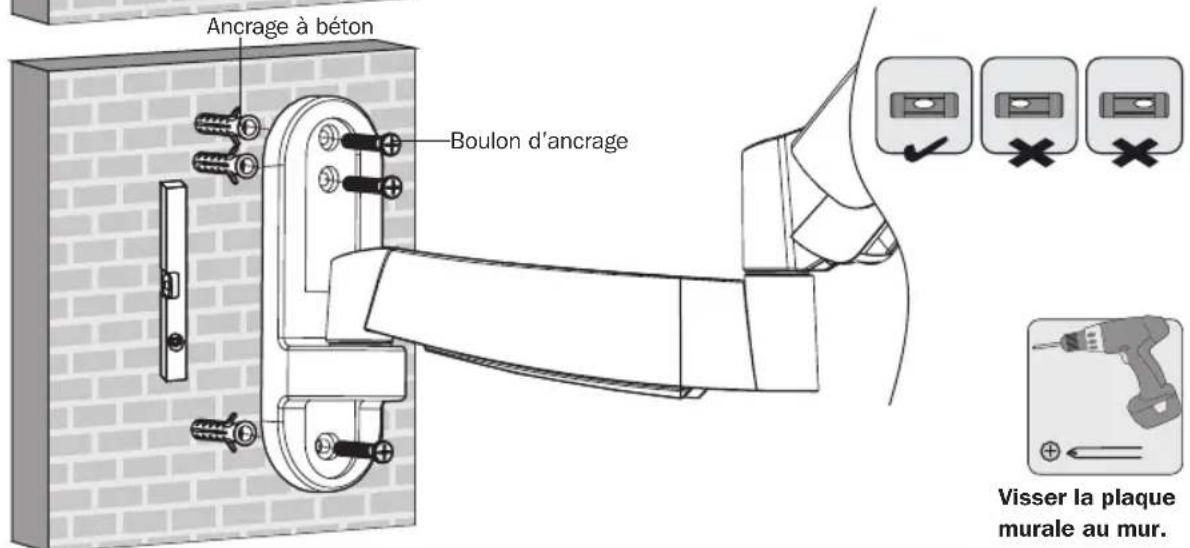

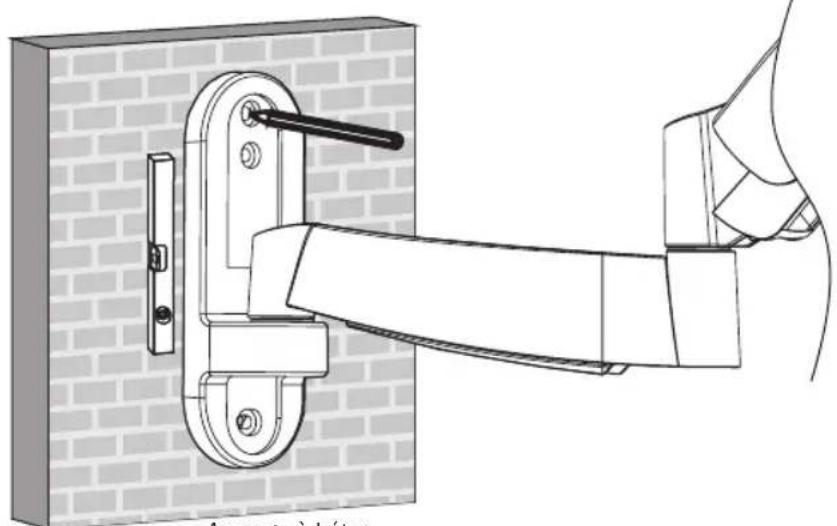

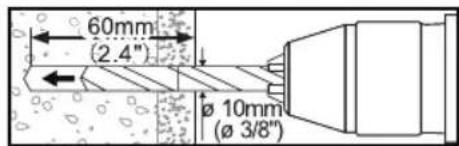

Percer des avant-trous.

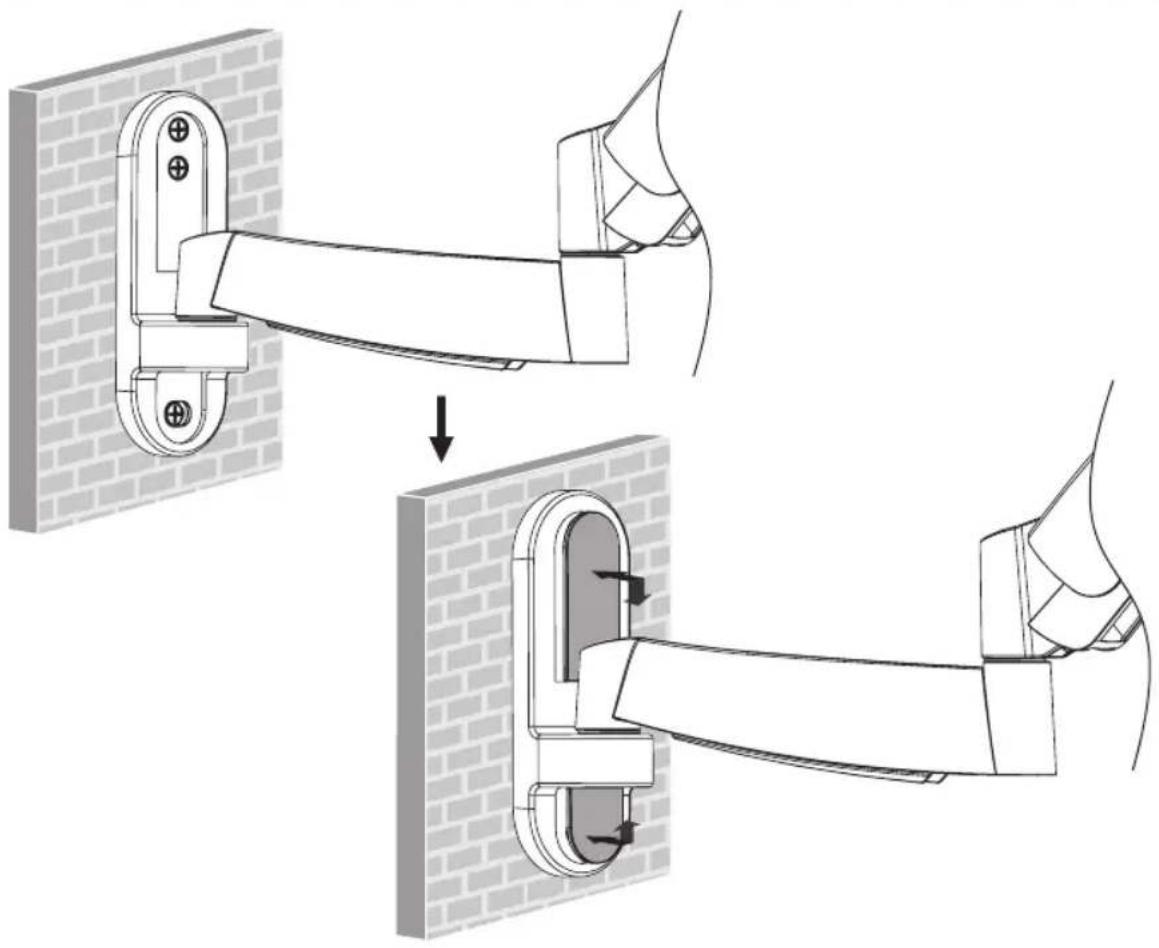

! AVERTISSEMENT

• Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton (également appelé bloc de béton ou « bloc de béton de machefer »), vérifier que l'épaisseur réelle du béton est d'au moins moins 35 mm (1-3/8 po) afin que le béton puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter le montage mural avec les ancrages à béton et les boulons d'ancrage inclus dans les sections solides des blocs. Les sections solides se trouvent habituèlement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité. Il est suggéré d'utiliser une perceuse électrique pour pincer un trou只想 qu'un marteau perforateur afin d'éviter d'endommager l'arrêt du trou en présence d'un espace vide.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

4. Installer les couvercles décoratifs

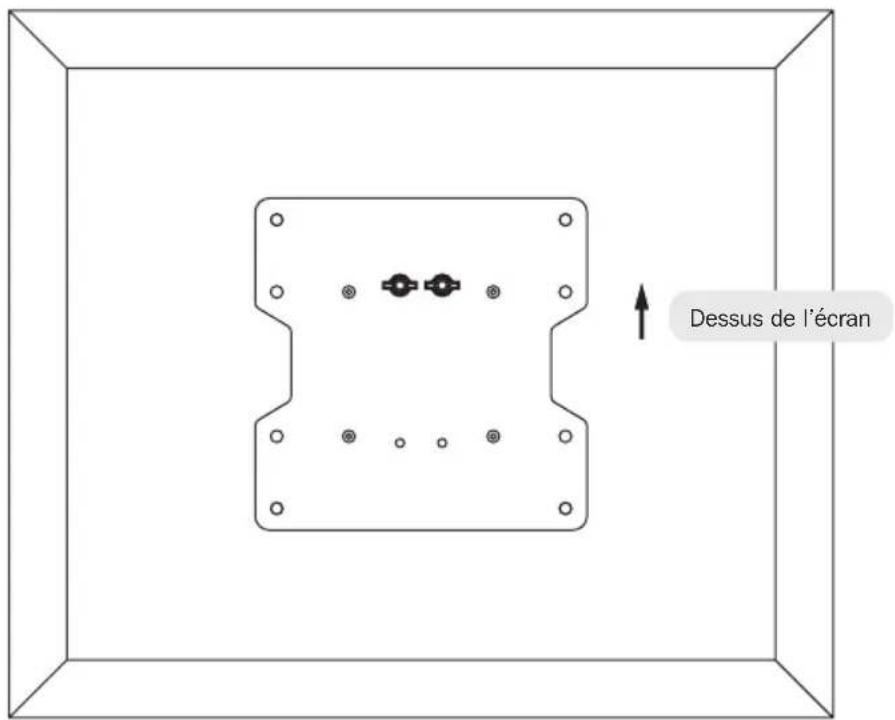

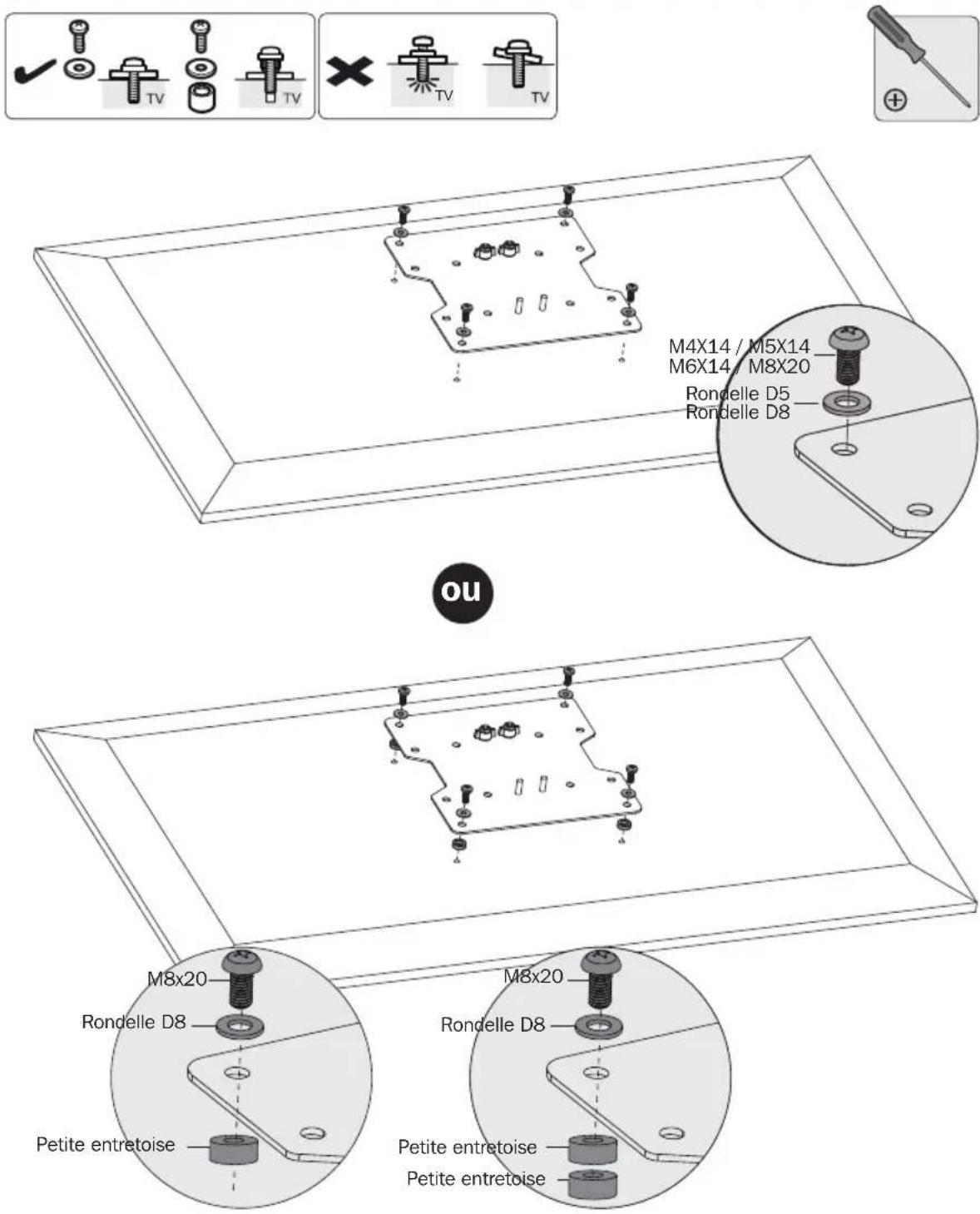

5. Installer la plaque VESA

5. Installer la plaque VESA

Remarque : Attacher fermement la plaque VESA à l'écran en utilisant les vis, les rondelles et les entretoises (au besoin).

Ne pas trop serrer les vis.

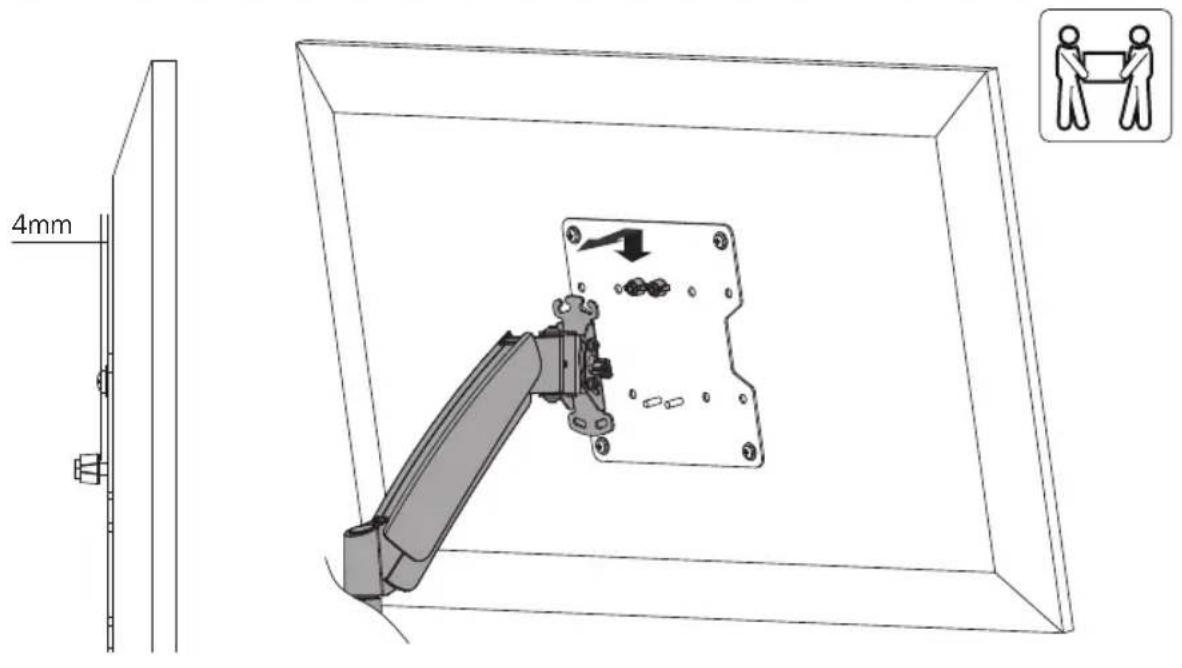

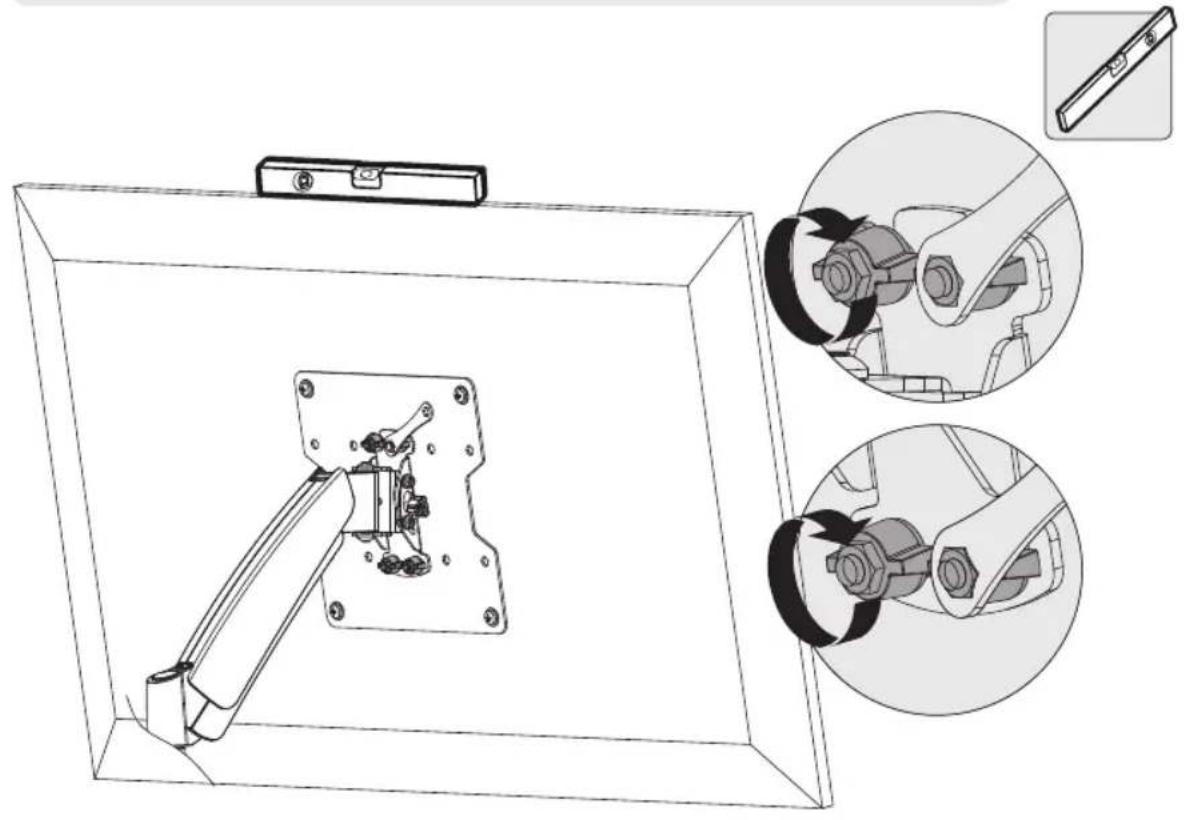

6. Accrocher la télévision sur le montage mural

Faire appel à un assistant ou utiliser de l'équipement de levage mécanique pourSoulever l'écran avec la plaque VESA déjà en place. Visser la vis de serrage supérieure de la plaque VESA sur la bride supérieure du bras de la plaque murale. S'assurer que les vis inférieures de la plaque VESA s'inserent dans le trou inférieur du bras de la plaque murale.

• Positionner un niveau sur les côtés horizontally et verticaux de l'écran et ajuster au besoin.
• Rattacher les boutons inférieurs au montage VESA (enlevés à l'objet 1). En utilisant la clé fournie, serrer tous les boutons, supérieurs et inférieurs.

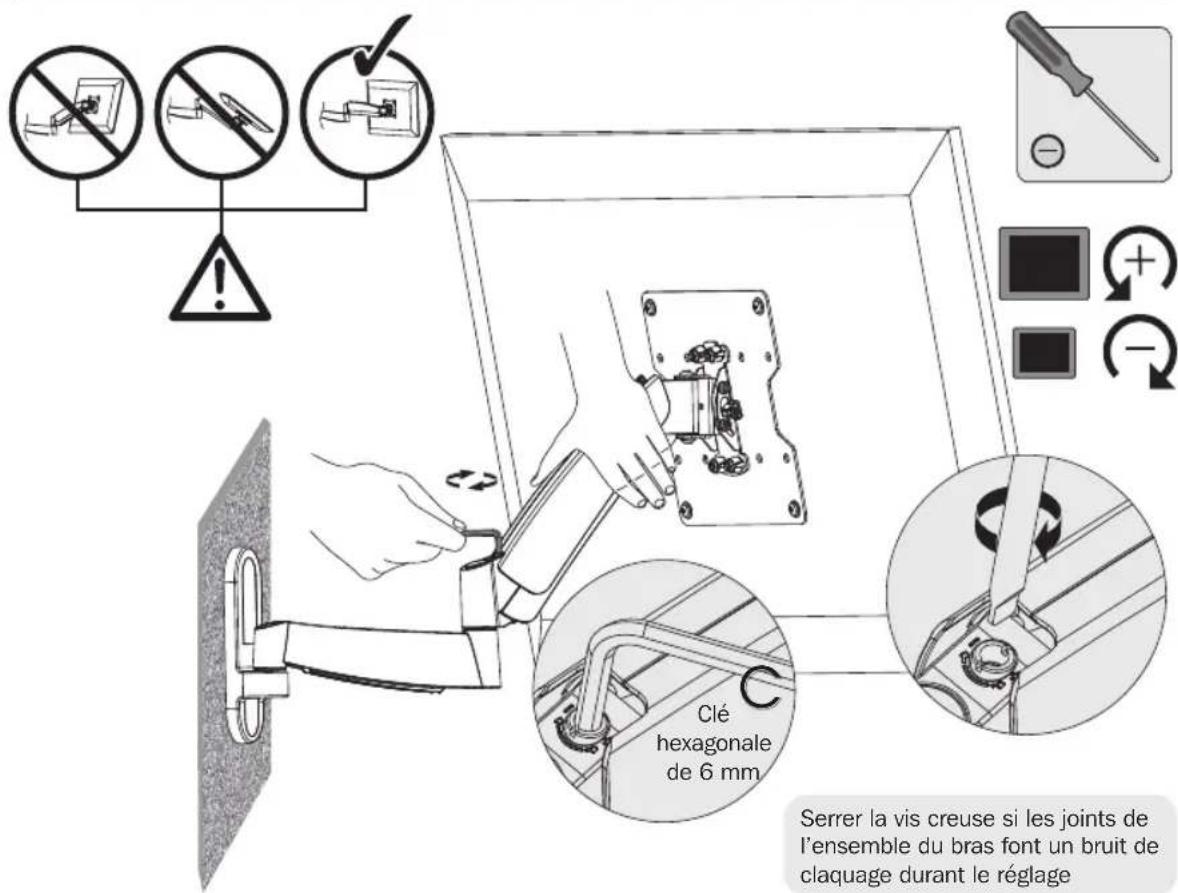

7. Réglage de la tension

Garder le bras de montage mural au niveau durant le réglage de la tension. Il peut s'avérer nécessaire de desserrer ou de serrer légèrement la vis de réglage en utilisant la clé hexagonale fournie en fonction du poids de l'écran installé

Si I'ecran s'abaisse de lui-même, tourner la vis de réglage vers le symbole « + » Si I'ecran monte de lui-même, tourner la vis de réglage vers le symbole « - »

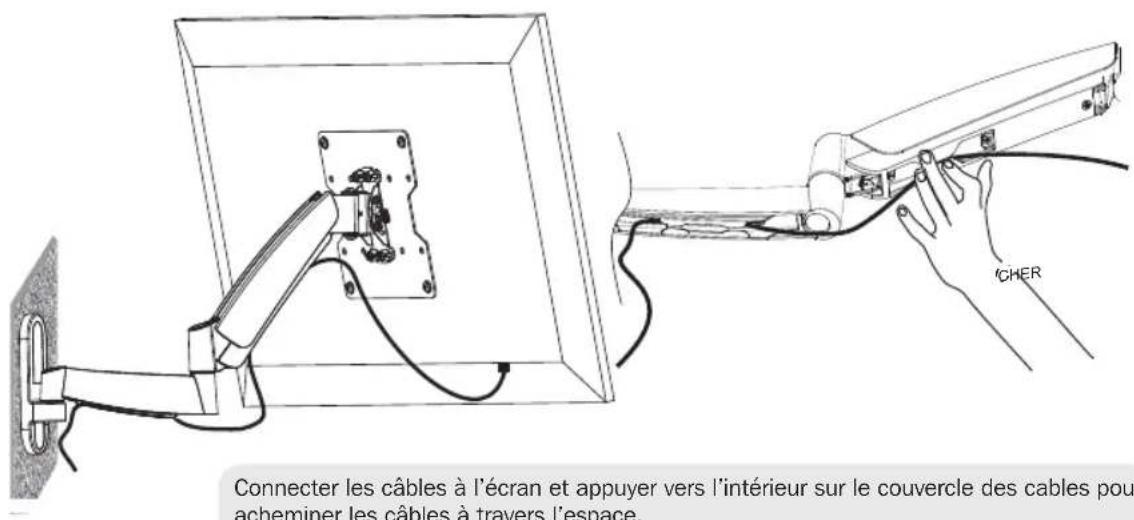

8. Gestion des cables

Connector les cables à l'écran et appuyer vers l'intérieur sur le couvercle des cables pour acheminer les cables à travers l'espace.

Remarque : Laisser suffisamment de mou dans le cable pour permettre le movement du bras en surplomb.

9. Réglage

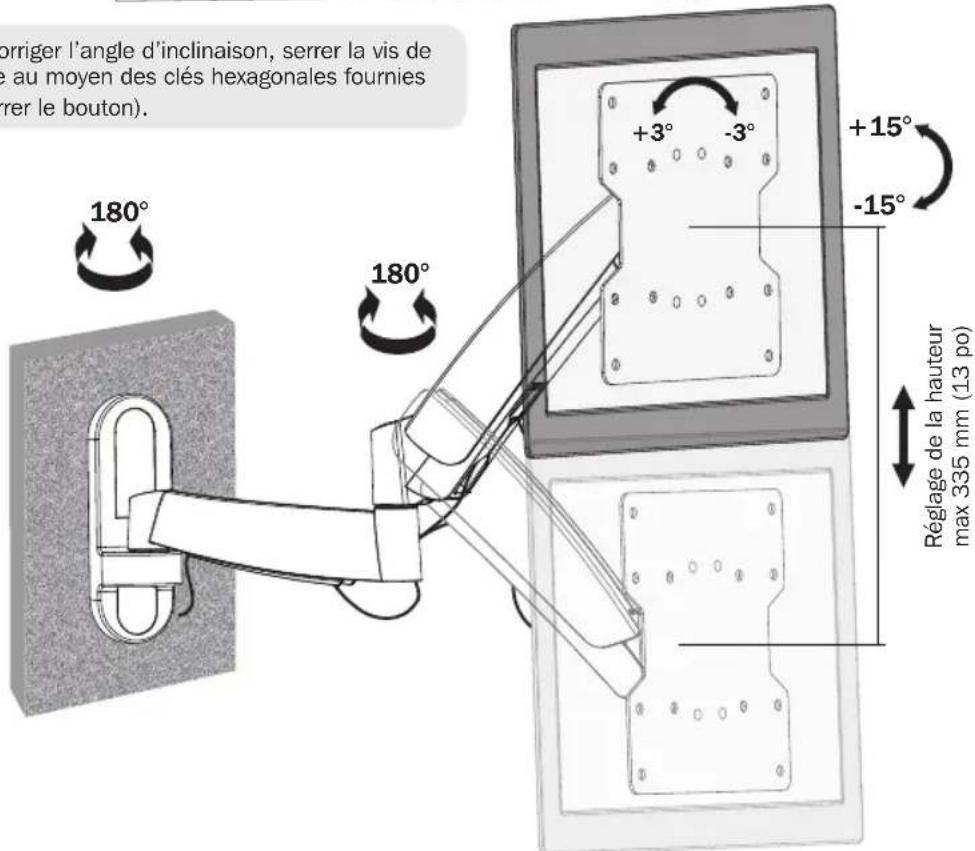

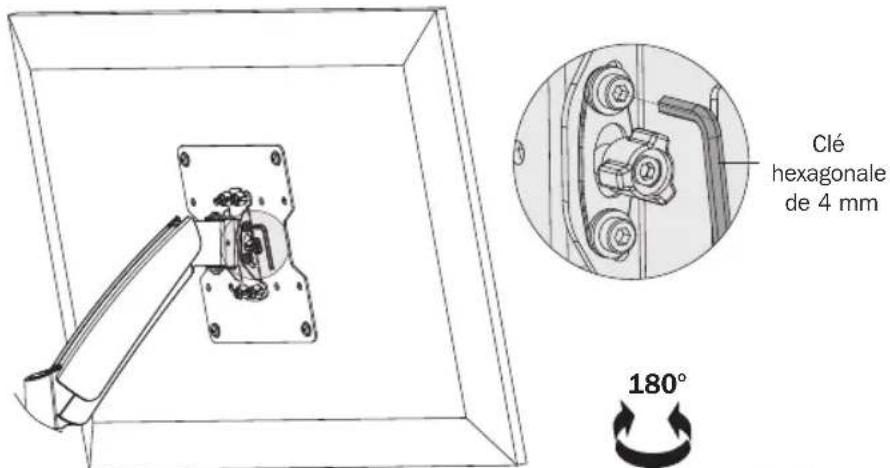

Pour corriger l'angle d'inclinaison, serrer la vis de réglage au moyen des clés hexagonales fournies (ou serrer le bouton).

• Verifier à intervalles réguliers que le support peut être utilisé de façon sure et sécurité (au moins tous les trois mois).
• Veuillez visitor www.triplite.com/support si vous avez des questions.
