DWM1742S - TV-Wandhalterung Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung für Flachbildschirme
Marke	Tripp Lite
Modell	DWM1742S
VESA-Kompatibilität	100x100 bis 400x400 mm
Material	Stahl
Farbe	Schwarz
Hauptfunktionen	Neigung, Drehung, Auszug, Schwenkung, Kabelmanagement
Neigungsspannungseinstellung	Ja, mittels Einstellschraube
Garantie	5 Jahre begrenzt
Verwendungszweck	Nur Innenbereich
Installation	An Holzständern oder massivem Beton
Lieferumfang	Wandhalterung, VESA-Platte, Schrauben M4/M5/M6/M8, Abstandshalter, Unterlegscheiben, Betondübel, Inbusschlüssel
Wartung	Sicherheit alle 3 Monate überprüfen
Warnhinweis	Die angegebene maximale Tragfähigkeit nicht überschreiten
Unterstützung	www.triplite.com/support

Häufig gestellte Fragen - DWM1742S Tripp Lite

Welche Schrauben werden verwendet, um den Fernseher an der VESA-Platte zu befestigen?

Verwenden Sie die im Pack M mitgelieferten Schrauben: M4x14, M5x14, M6x14 oder M8x20. Wählen Sie die passende Größe für das Gewinde Ihres Bildschirms. Es werden auch Abstandshalter und Unterlegscheiben mitgeliefert, um die Dicke anzupassen.

Wie installiere ich die Halterung an einer Betonwand?

Bohren Sie Vorbohrungen in die massiven Abschnitte des Betonsteins (Mindestdicke 35 mm). Verwenden Sie die mitgelieferten Betondübel und Ankerbolzen aus der Verpackung W. Bohren Sie nicht in Mörtelfugen.

Wie stelle ich die Neigungsspannung des Fernsehers ein?

Verwenden Sie den mitgelieferten Inbusschlüssel, um die Einstellschraube zu drehen. Wenn der Bildschirm nach unten sinkt, drehen Sie in Richtung des Symbols « + »; wenn er nach oben geht, drehen Sie in Richtung des Symbols « - ». Halten Sie den Montagearm während der Einstellung waagerecht.

Wie verwalte ich die Kabel mit dieser Halterung?

Schließen Sie die Kabel an den Bildschirm an und drücken Sie dann auf die Kabelmanagement-Abdeckung, um sie durch den vorgesehenen Raum zu führen. Lassen Sie genügend Spielraum, um die Bewegung des Arms zu ermöglichen.

Welche Garantie hat die Wandhalterung Tripp Lite DWM1742S?

Die Halterung hat eine begrenzte 5-Jahres-Garantie ab dem ursprünglichen Kaufdatum, die Material- und Verarbeitungsfehler abdeckt.

Kann ich die Wandhalterung selbst installieren?

Es wird empfohlen, eine Person mit mechanischen Fähigkeiten und grundlegenden Bauerfahrungen zu beauftragen. Lesen Sie die Bedienungsanleitung vor Beginn sorgfältig durch.

Wie überprüfe ich, ob die Wand das Gewicht des Fernsehers trägt?

Stellen Sie sicher, dass die Auflagefläche die kombinierte Last von Gerät und Komponenten sicher tragen kann. Verwenden Sie einen Ständerfinder, um die Schrauben in der Mitte der Holzständer zu verankern.

Was tun, wenn Teile fehlen oder defekt sind?

Besuchen Sie die Website www.triplite.com/support, um Hilfe zu erhalten. Überprüfen Sie zuerst die Komponenten-Checkliste im Handbuch.

Wie oft sollte ich die Sicherheit der Halterung überprüfen?

Überprüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), dass die Halterung immer sicher und fest montiert ist.

Kann diese Halterung im Freien verwendet werden?

Nein, dieses Produkt ist nur für die Verwendung im Innenbereich vorgesehen. Eine Verwendung im Freien könnte zu einem Versagen und Verletzungen führen.

BEDIENUNGSANLEITUNG DWM1742S Tripp Lite

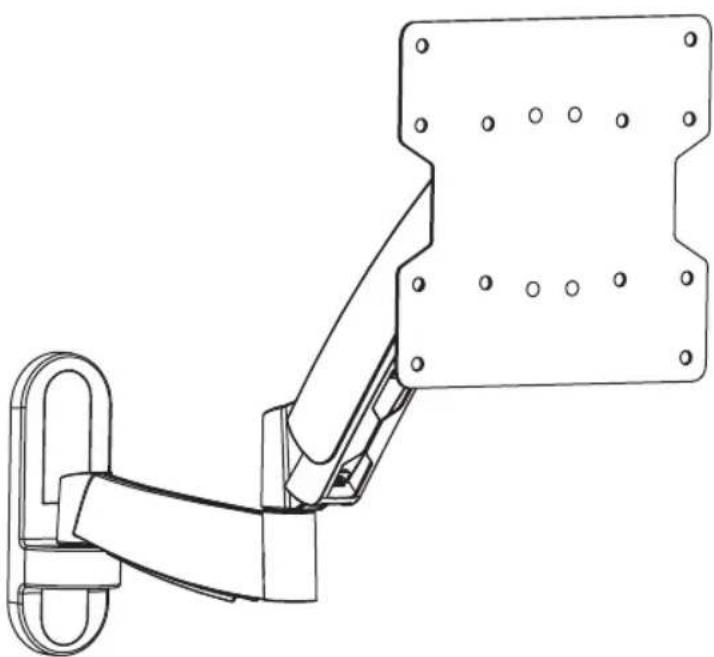

Vollbewegliche Flachbildschirm-Wandbefestigung

MODELL: DWM1742S

ACHTUNG: DAS ANGEGBENE MAXIMALGEWICHT DARF NICT TUBERSCHRITTEN WERDEN. ES KONNEN SCHWERE KORPERVERLETZUNGEN ODER ERHEBLICHE SACHSCHÄDEN EINTRETEN!

Copyright © 2014 Tripp Lite. Alle Rechte vorbehalten.

HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.

WARNING

• Beginnen Sie mit der Installation erst, nachdem Sie die Anweisungen und Warnungen in dieser Handbuch gelesen und verstanden haben. Falls Sie Fragen bezüglich der Anweisungen oder Warnungen haben, besuchen Sie www.triplite.com/support.

• Die Halterung sollte nur wie in dieser Handbuch angegeben installiert und verwendet werden. Die unsachgemäß Installation des Produkts kann zu Sachschäden oder schweren Verletzungen führen.

• Dieses Produkt darf nur von einer Person mit eigenen Montagefähigkeiten und Grunderführung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.

• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie des zugehörigen Materials und ähnlicher zugehöriger Komponenten sicheren tragen kann.

• Stellen Sie bei der Montage an einer Holzwand sicher, dass die Befestigungsschrauben in der Mitte eines Balkens verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.

• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sichere anzuheiten und zu positionieren.

• Die Schrauben fest anziehen, ohne sie zu überdrehen. Durch zu festes Anziehen können die Schrauben beschädigt werden, wodurch die Haltekraft stark reduziert wird.

• Dieses Produkt ist nur zur Verwendung in geschlossenen Räumen bestimmt. Die Verwendung im Freien kann zu Fehlfunktionen und Verletzungen führen.

Garantie

5-Jahres-Garantie

Der Verkauf garantiert für einen Zeitraum von fülf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in dieser Zeitraum Material- oder Herstellungsehler aufweist, kann der Verkauf dere此种 Fehler nach eigemem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄllen, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERENTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIESE GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHÄDEN UND BEILAUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beilaufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie entsprechenden, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zuteffend. Diese Garantie gibt Ichnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, überimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.

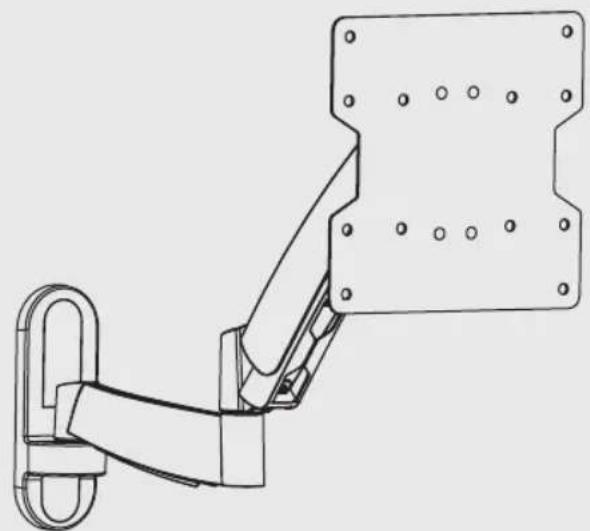

Komponentenliste

WICHTIG:

Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten haben, bevor Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.triplite.com/support.

DWM1742S

Kleiner Abstandhalter (x8)

Paket W

Ankerbolzen (x3) Betonanker (x3)

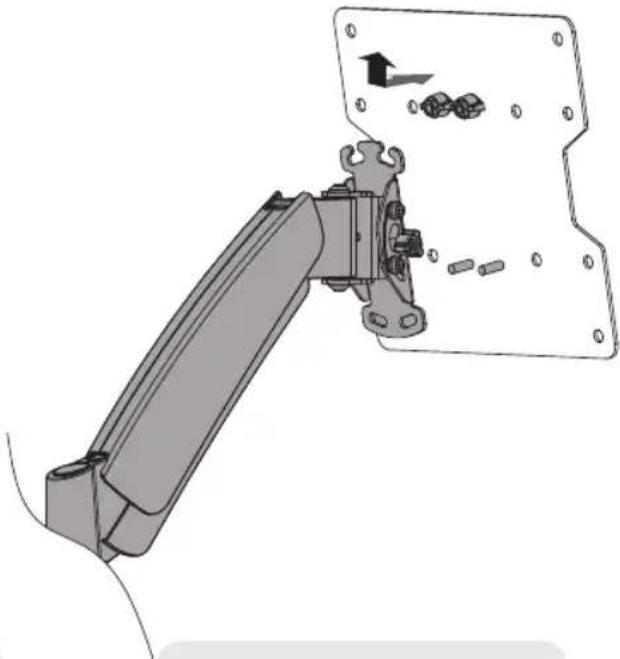

1. Abnehmen der VESA-Platte von der Wandbefestigung

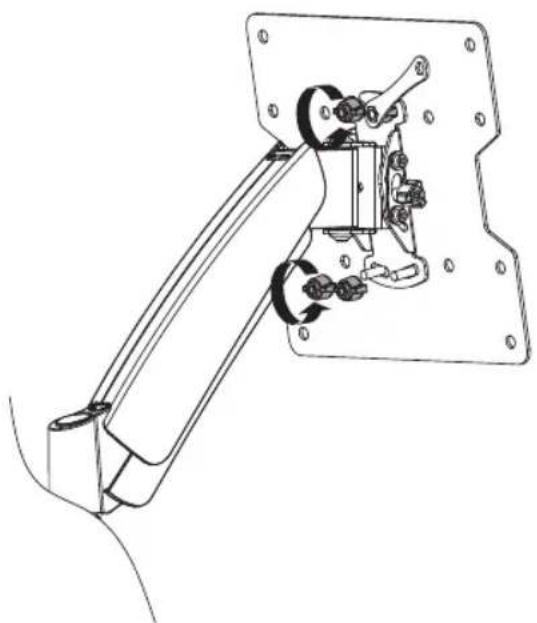

Die beiden oberen Knöpf mit dem mitgelieferten Schraubenschlüssel locker.
Die beiden unteren Knopfe entfernen.

Entfernen Sie die VESA-Platte.

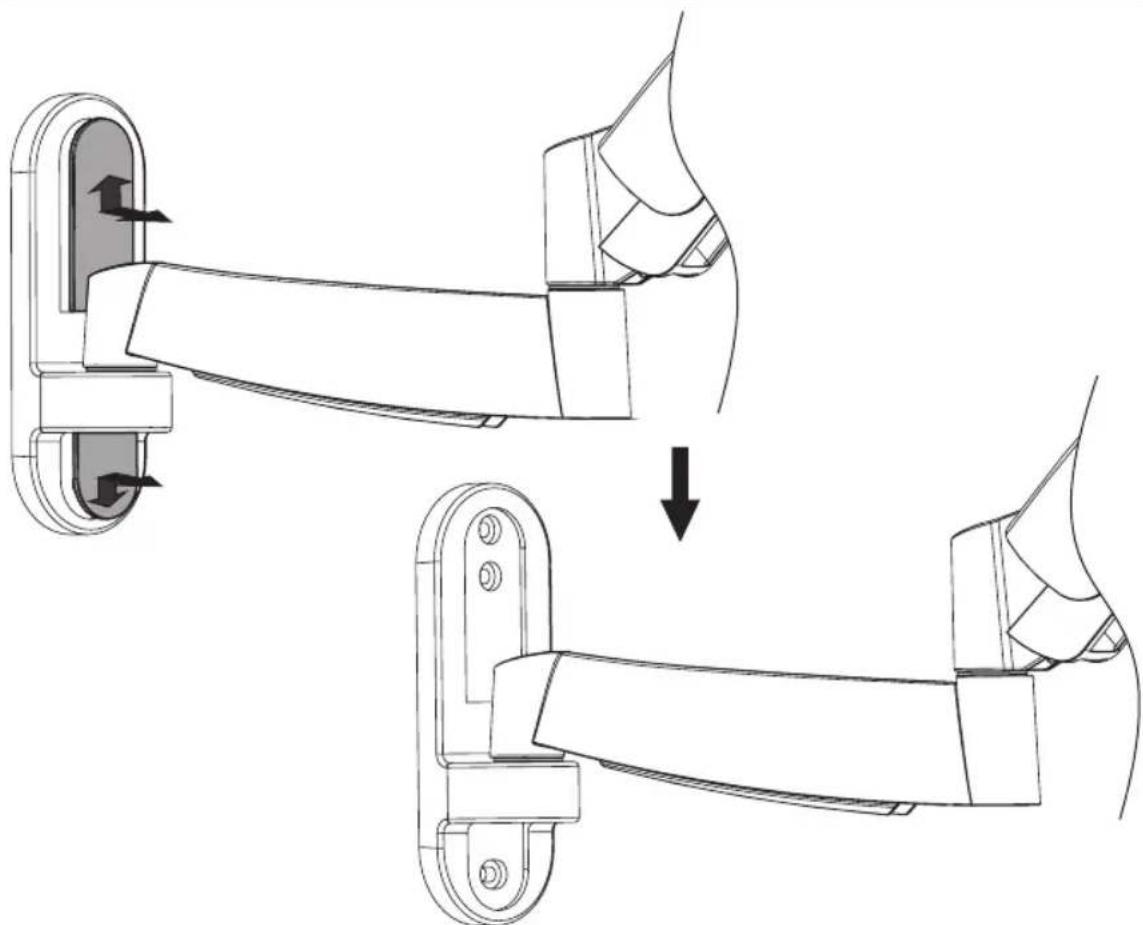

2. Entfern der dekorativen Abdeckungen

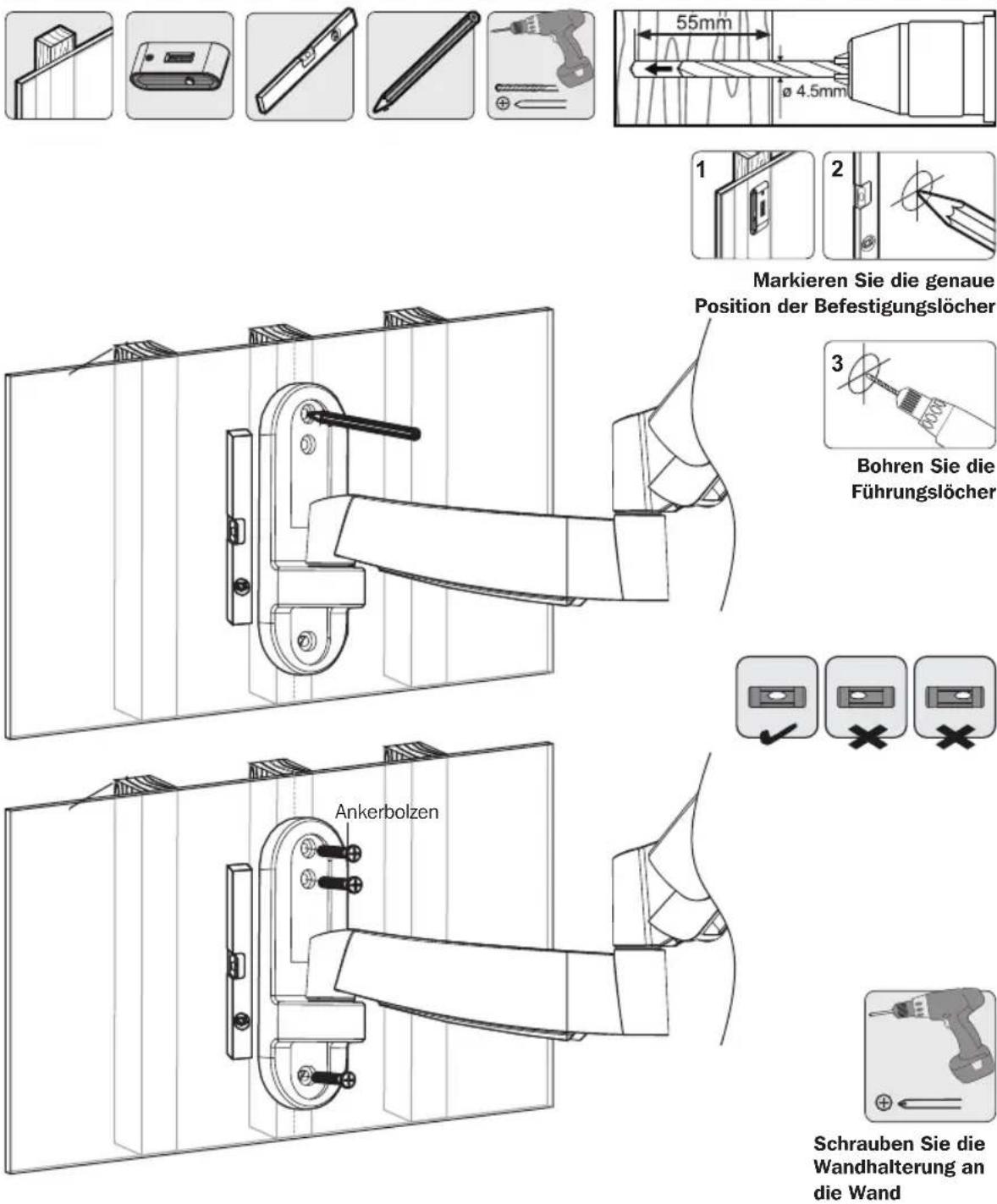

3a. Befestigen am Holzwandbalken

WARNING

• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Für andere Befestigungsmarten muss das Material vom Monteur bereitgestellt werden.
• Der Monteur muss sicherstellen, dass die verwendete Montagefläche das Gesamtgewicht des Geräts einschließlich des zugehörigen Materials und aller zugehörigen Komponenten/TRagen kann.

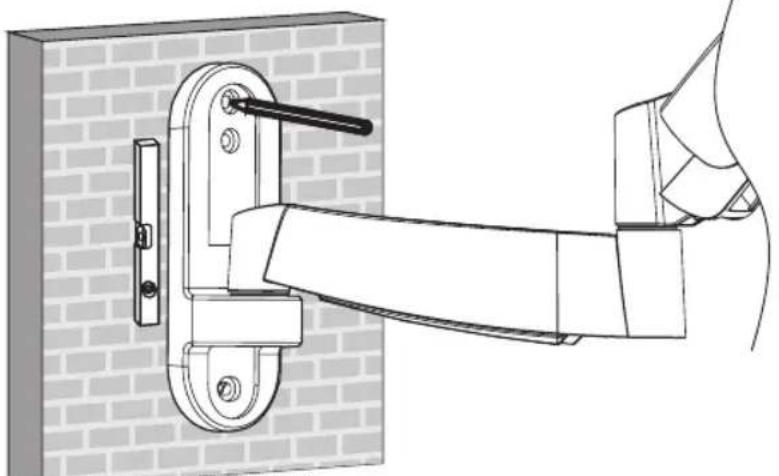

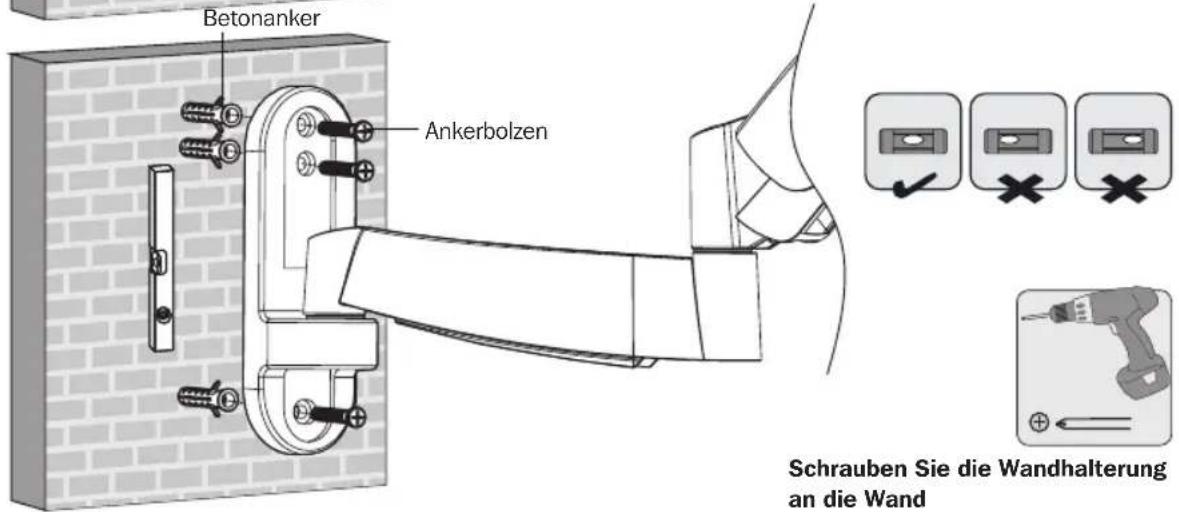

3b. Montage an Backstein oder Beton

Markieren Sie die genaue Position der Befestigungslöcher

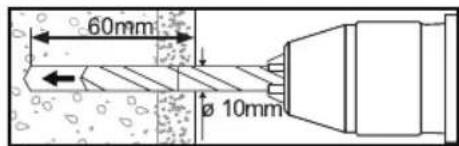

Bohren Sie die Führungslocher

WARNING

• Bei der Montage von Wandbefestigungen an Wänden aus Betonsteinen (auch Porenbetonsteine oder Betonschalsteine genannot) zuerst überprüfen, dass die tatsächliche Betondicke mindestens 35 mm beträgt, damit die Betonanker sich gehalten werden. Keine Bohrlocher in die Mörtelfugen bohren! Vergewissem Sie sich, dass Sie die Wandbefestigung mit den mitgelieferten Betonankern und Ankerbolzen an einem starken Abschnitt des Betonsteines montieren. Ein solcher starker Abschnitt befindet sich normalerweise etwa 25 mm von einem der Enden entfernt zur Mitte des Betonsteines hin. Anstelle einer Schlagbohrmaschine wird zum Bohren des Bohrloches eine elektrische Bohrmschine mit geringer Drehzahl empfohlen, um ein Ausbrechen des Werkstoffs am Bohrlochausgang zu verhindern, wo der Hohlraum beginnnt.
• Der Monteur muss sicherstellen, dass die verwendete Montagefläche das Gesamtgewicht des Geräts einschließlich des zugehörigen Materials und aller zugehörigen Komponenten/TRagen kann.

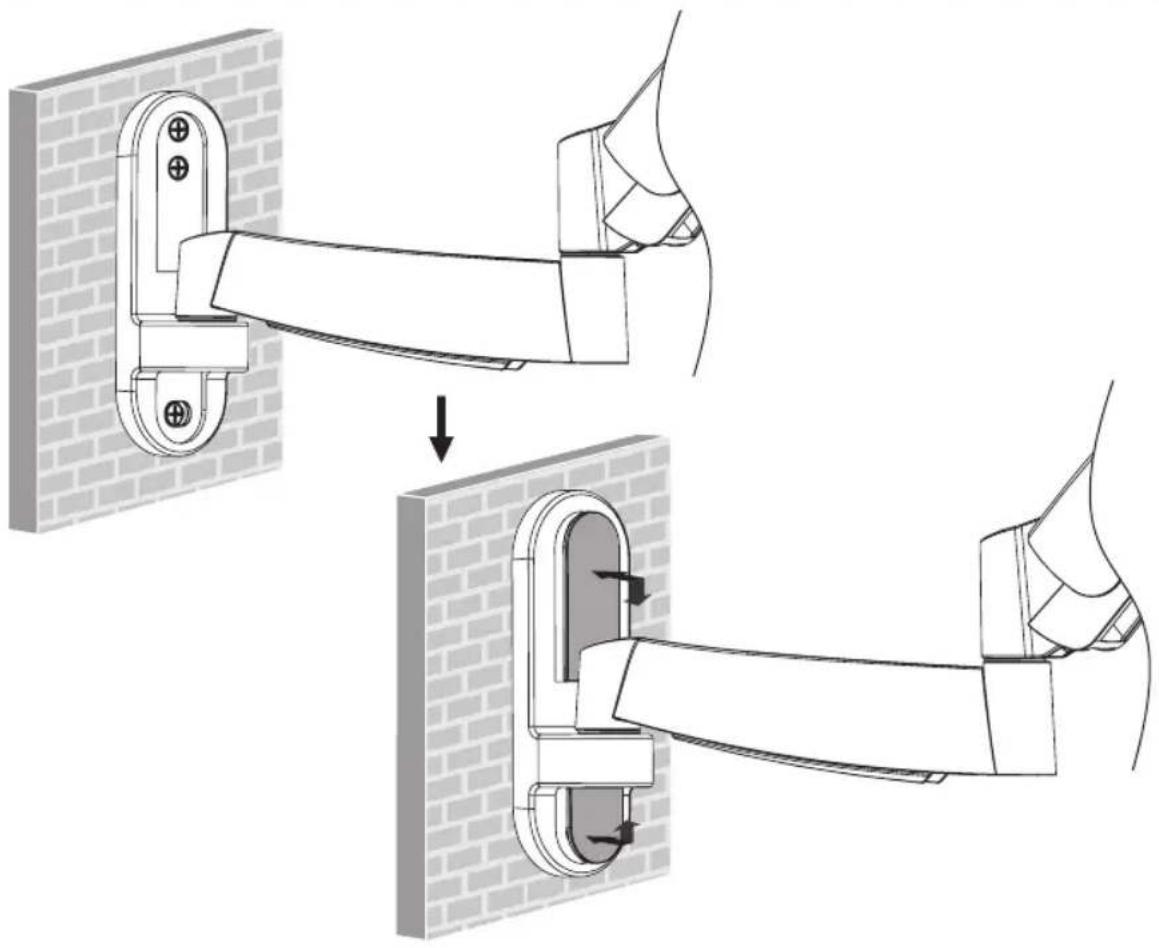

4. Installieren der dekorativen Abdeckungen

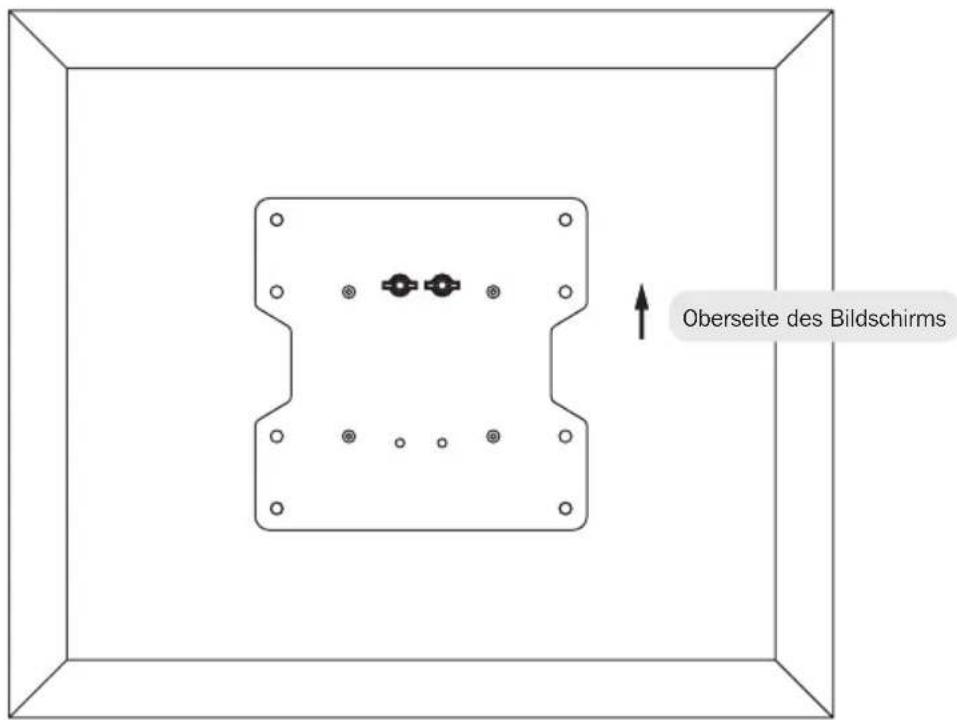

5. Installieren der VESA-Platte

5. Installieren der VESA-Platte

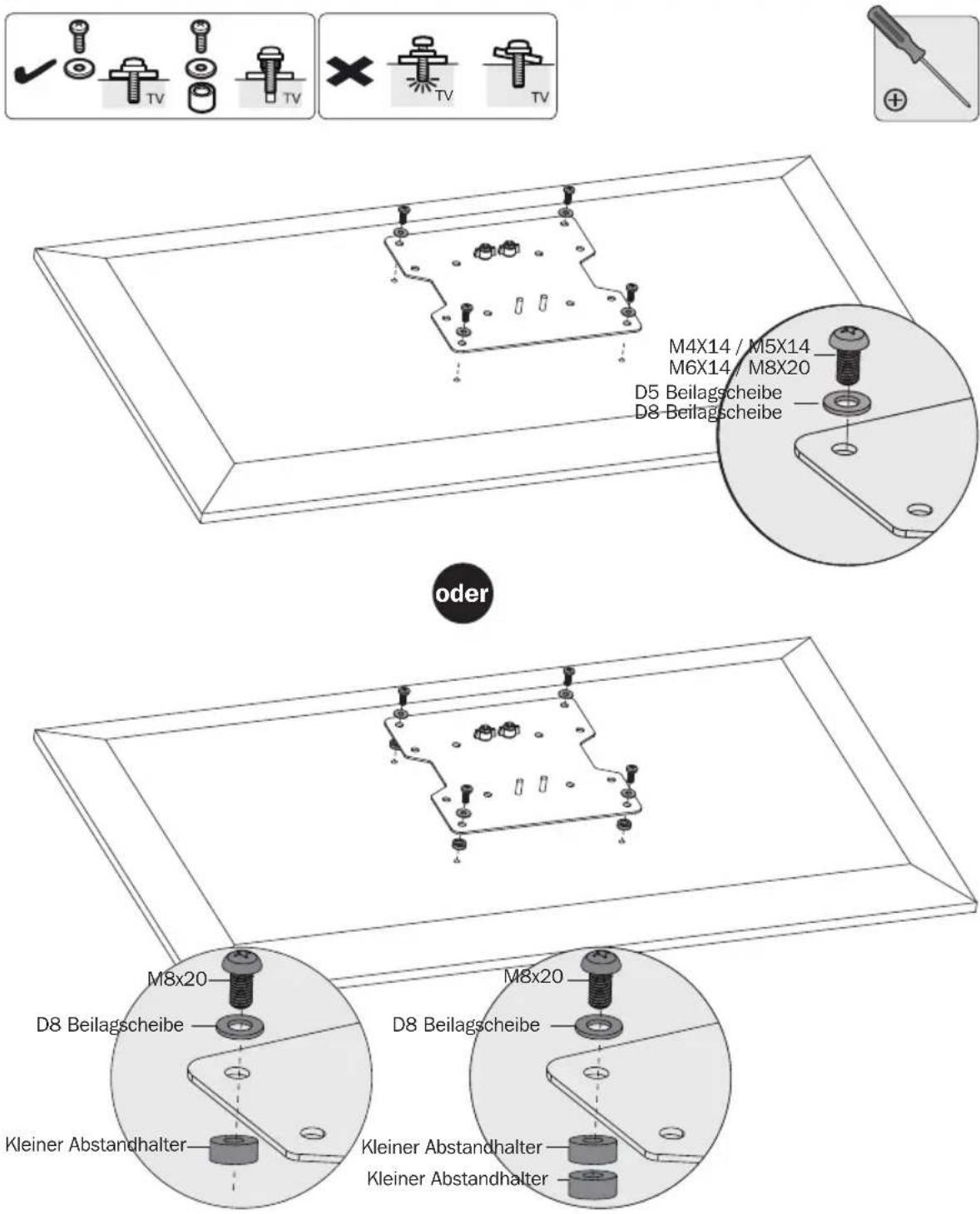

Hinweis: Die VESA-Platte unter Verwendung der geeigneten Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich) fest am Bildschirm anschrauben.

Die Schrauben nicht überdrehen.

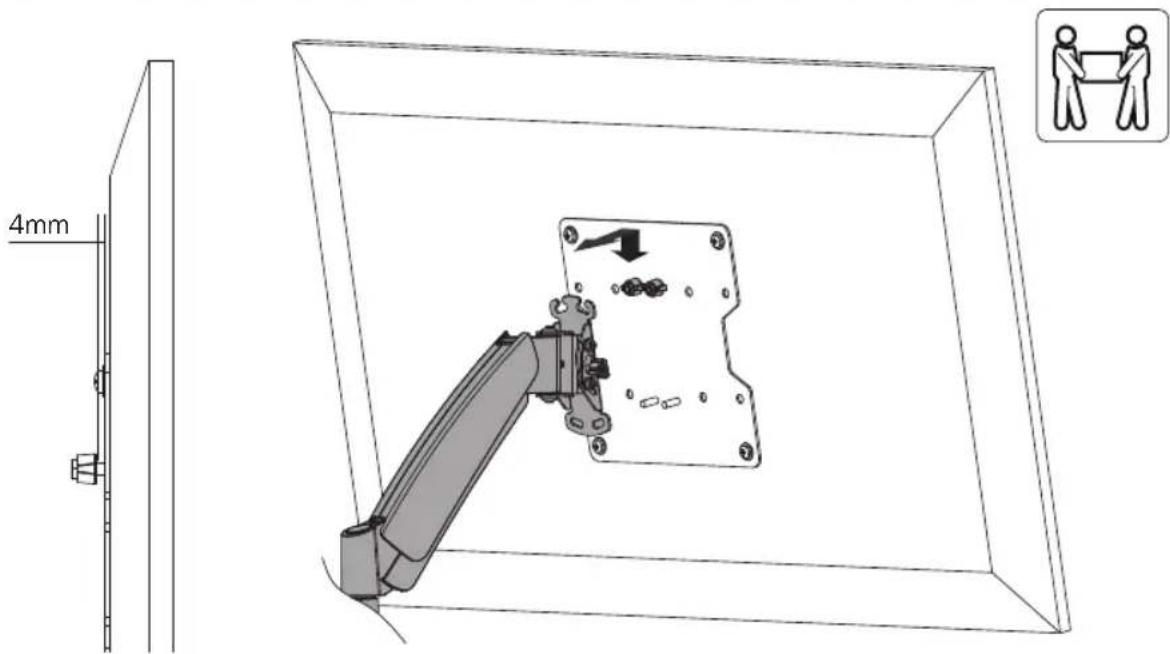

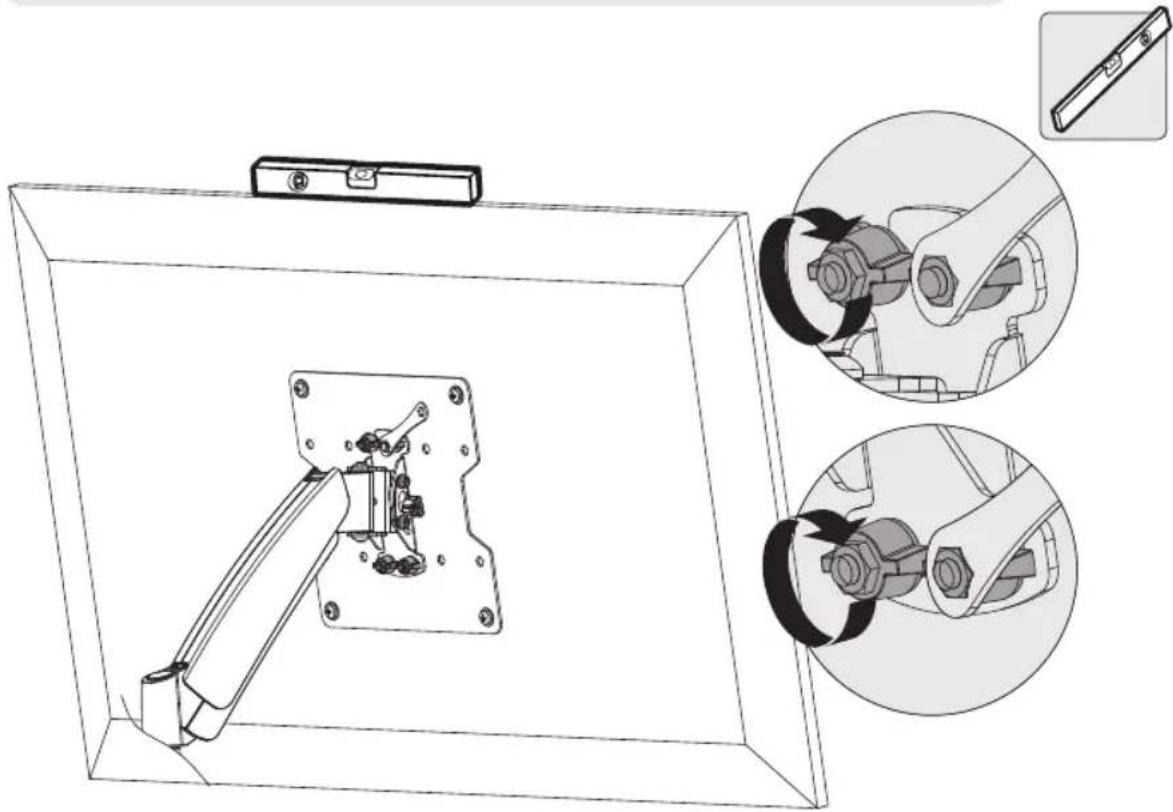

6. Aufhängen des Fernsehers an die Wandhalterung

Mit Hilfe eines Assistenten oder einer mechanischen Hebevorrichtung den Bildschirm mit der daran befestigten VESA-Platte anheben. Die oberen Fingerschrauben der VESA-Platte über die Oberkante des Flansches am Wandplattenarm einhagen. Gleichzeitig darauf auf achten, dass die unteren Schrauben der VESA-Platte in die unteren Öffnungen des Wandplattenarms passen.

• Eine Wasserwaage an die waagerechten und senkrechten Seiten des Bildschirms anlagen und die Stellung bei Bedarf korrigieren.
  Die unteren Knopfe wieder an der VESA-Platte befestigen (in Schritt 1 entfernt). Unter Verwendung des mitgelieferten Schraubenschlussels alle unteren und oberen Knopfe festziehen.

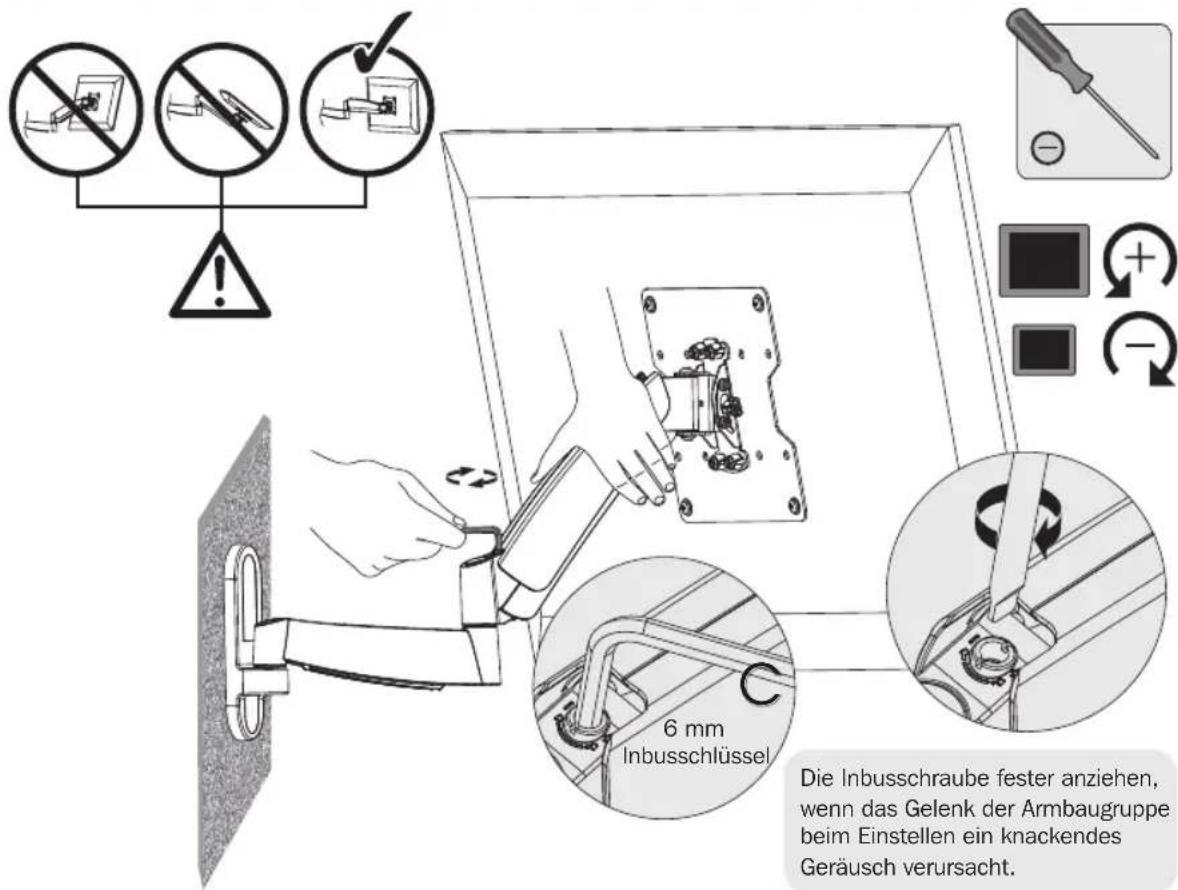

7. Spannungsanpassung

Bei allen Nachzieharbeiten die richtige Stellung des Wandbefestigungssams beibehalten. Je nach Gewicht des montierten Bildschirms kann ein leichtes Lockern oder Nachziehen der Einstellschrauben mit dem mitgelieferten Inbusschluss erforderlich sein.

Wenn sich der Bildschirm selbst ausgleicht, drehen Sie die Einstellschraube in Richtung des n + -Symbols. Wenn sich der Bildschirm anhebt, drehen Sie die Einstellschraube in Richtung des n - Symbols.

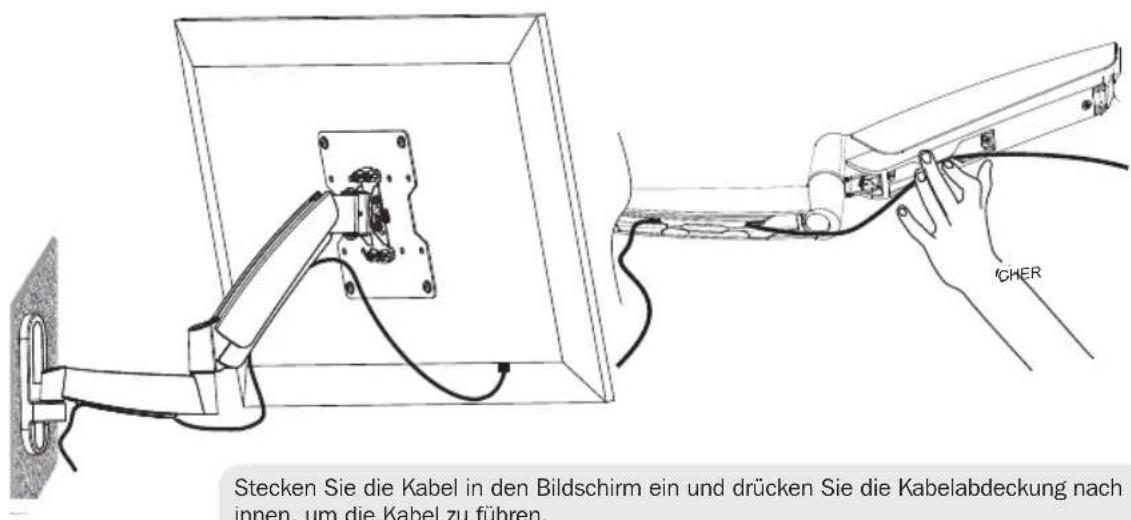

8. Kabelführung

Steen Sie die Kabel in den Bildschirm ein und drücken Sie die Kabelabdeckung nach innen, um die Kabel zu führen.

Hinweis: Lassen Sie das Kabel locker, damit sich der freitragende Arm bewegen kann.

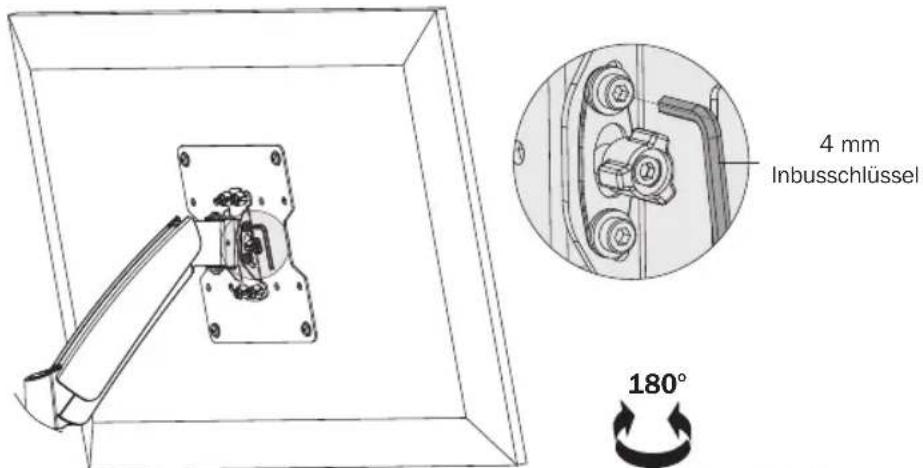

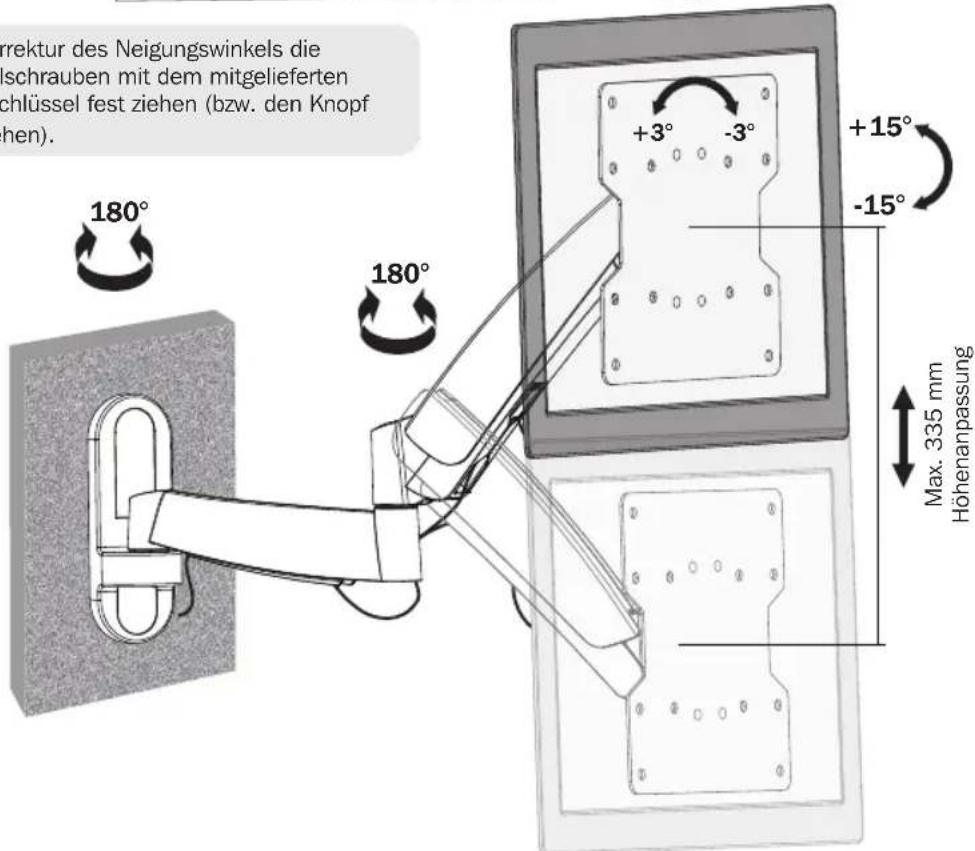

9. Ausrichtung

Zur Korrektur des Neigungswinkels die Einstellschrauben mit dem mitgelieferten Inbusschlüssel festziehen (bzw. den Knopf festdrehen).

Passen Sie die Position oder Neigung an.

Wartung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Klammer sichere angebracht ist.
• Falls Sie Fragen haben, besuchen Sie www.triplite.com/support.
