MODE D'EMPLOI OpenStage Phone Adapter Unify

Possibilities d'utilisation 17

Contenu de l'emballage 17

Conseils d'installation 17

Montage. 18

Propriétés de l'interface a/b 19

Nederlands

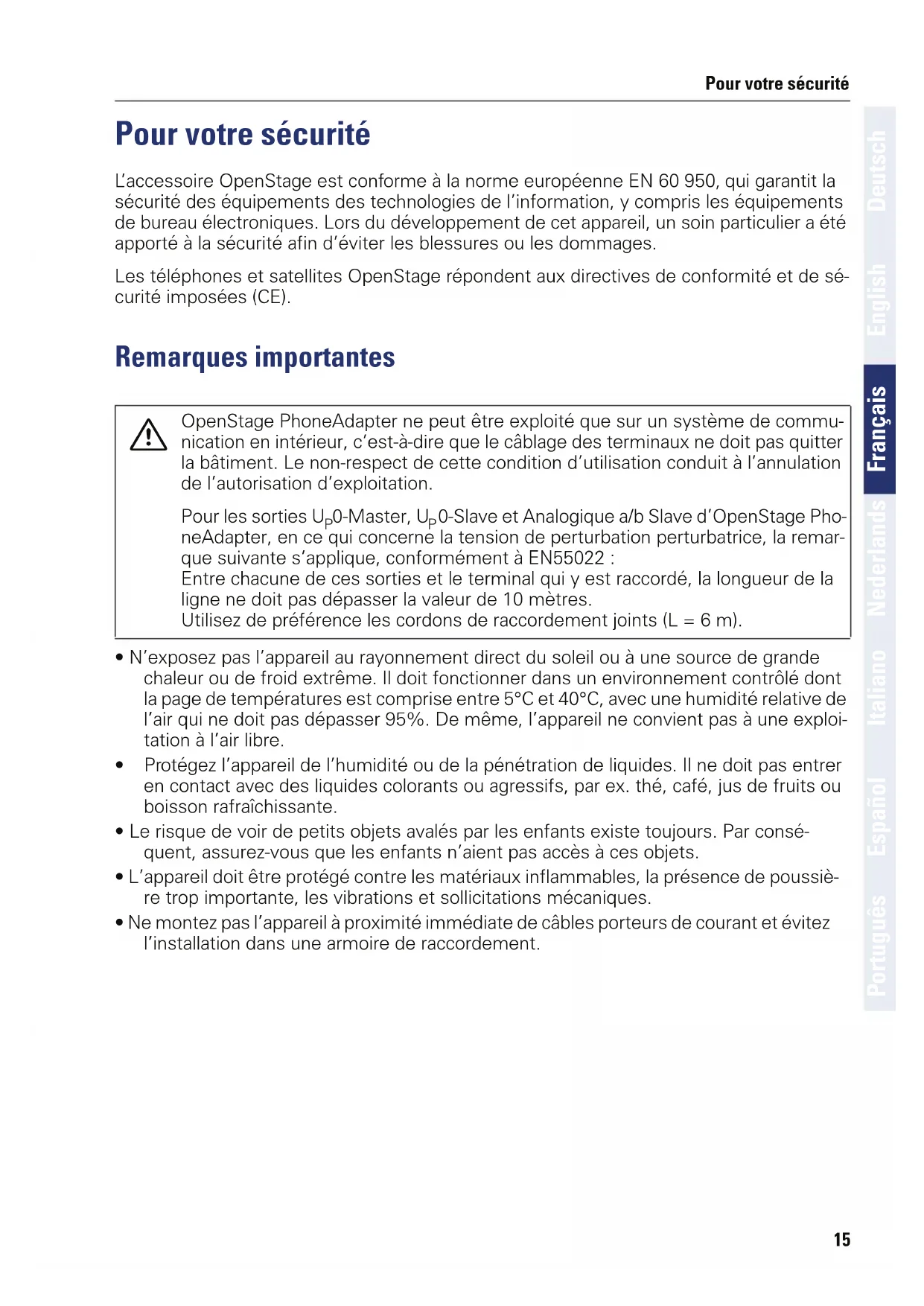

L'accessoire OpenStage est conforme à la norme europeenne EN 60 950, qui garantit la sécurité des équipements des technologies de l'information, y compris les équipements de bureau électroniques. Lors du développement de cet appariel, unsoon particulier a été apporté à la sécurité afin d'éviter les blessures ou les dommages.

Les téléphones et satellites OpenStage répondent aux directives de conformité et de sécurité imposées (CE).

Remarques importantes

OpenStage PhoneAdapter ne peut être exploité que sur un système de communication en interieur, c'est-à-dire que le cablage des terminaux ne doit pas quitter la bâtiment. Le non-respect de cette condition d'utilisation conduit à l'annulation de l'autorisation d'exploitation.

Pour les sorties UP0 -Master, UP0 -Slave et Analogique a/b Slave d'OpenStage PhoneAdapter, en ce qui concerne la tension de perturbation perturbatrice, la remarque suivante s'applique, conformément à EN55022 :

Entre chacune de ces sorties et le terminal qui y est raccordé, la longueur de la ligne ne doit pas dépasser la valeur de 10 metres.

Utilisez de préférence les cordons de raccordement joints (L = 6m)

• N'exposez pas l'appareil au rayonnement direct du soleil ou à une source de grande chaleur ou de froid extréme. Il doit fonctionner dans un environnement contrôle dont la page de températures est comprise entre 5^ et 40^ , avec une humidité relative de l'air qui ne doit pas dépasser 95% . De même, l'appareil ne convient pas à une exploitation à l'air libre.
• Protégez l'appareil de l'humidité ou de la pénétration de liquides. Il ne doit pas entra en contact avec des liquides colorants ou agressifs, par ex. thé, café, jus de fruits ou boisson rafraîchissante.
• Le risque de voir de petits objets avalés par les enfants existe toujours. Par conséquent, assurez-vous que les enfants n'ayent pas accès à ces objets.
• L'appareil doit être protégé contre les matériaux inflammables, la présence de poussière trop importante, les vibrations et sollicitations mécaniques.
• Ne montez pas l'apparil à proximé immediate de cables porteurs de courant et évitez l'installation dans une armoire de raccordement.

Emplacement de l'accessoire

	Ne pas faire fonctionner l'appareil dans un environnement exposible !
	Pour des raisons de sécurité, les appareils ne peuvent fonctionner qu'avac le bloc-secteur correspondant ! Ne jamais ouvrir le boîtier de l'alimentation.
ORIGINAL	Utiliser exclusivement des accessoires originaux Siemens ! L'emploi d'accessoires différents serait dangereux et vous placerait en condition de cessation de garantie et d'homologation CE.
	Ne jamais ouvrir ni le téléphone ni l'accessoire ! En cas de problème, s'adresser au personnel technique compétent . Ne jamais introduire d'objets dans les ouvertures de l'appareil.
	Ne jamais faire fonctionner l'appareil dans les environnements soumis aux projections d'eau ou à la constitution de vapeur (par ex. salle de bains).

Marquage CE

Description des symboles présents sous PhoneAdapter.

La conformité de l'appareil à la directive de l'Union Européenne 1999/5/EG est attestée par le label CE.

Tous les équipements électriques et electroniques doivent être éliminés séparément des déchets Municipaux, dans les lieux de collecte prévus à cet effet par les dispositions prises à l'échelle nationale.

L'élimination appropriée et la collecte sélective de vos apparèils usages servent à prévenir tout dommage potentiel pour l'environnement et la santé humaine. Elles constituent une condition à la réutilisation et au recyclage des équipements electriques et Electroniques usages.

Pour avoir des informations détaillées sur le recyclage de vos apparêils usages, renseignez-vous auprès de votre commune, du service responsable de l'élimination des déchets, du commercant auquel vous avez acheté votre produit ou de leur partenaire commercial.

Ces informations s'appliquent uniquement aux équipements installés et vendus dans les pays de l'Union europeenne et soumis à la directive europeenne 2002/96/CE. Dans les pays hors Union europeenne, des dispositions différentes peuvent s'appliquer au recyclage des équipements ELECTriques et Electroniques.

Possibilities d'utilisation

OpenStage PhoneAdapter permit d'extend une interface d'abonné en y adjoignant un raccordement U_P0 ou analogique de votre plate-forme de communication HiPath. Vous pouvez ainsi racorder un deuxième téléphone OpenStage ou un terminal analogue au système téléphonique.

Avantage :

Deux terminaux peuvent etre raccordes par une seule ligne au systeme de telecommunications. Pas besoin de poser specialement de cable - les operations d'installation sont faibles.

PhoneAdapter nécessite un bloc-secteur externe pour l'alimentation.

Les téléphones système raccordés sur PhoneAdapter nécessitent eux-même le cas échéant également un bloc-secteur, voir les indications suivantes.

Les terminaux suivants peuvent être raccordés sur PhoneAdapter :

• Télophone système U _P0:

OpenStage 20 T

OpenStage 40 T

OpenStage 60 T et 80 T (la présence d'un bloc-secteur sur le téléphone lui-même n'est pas nécessaire)

optiPoint 500 (uniquement sur la sortie U_PO -Slave)

Optiset E (uniquement sur la sortie _P0 -Slave)

• Terminal analogue :

Telephone à numérotation multifréquences MF (par ex. Euroset 5020 ou téléphone sans fil comme Gigaset A160), fax groupe 3 ou modem.

Contenu de l'emballage

Conseils d'installation

Pour le raccordement d'OpenStage PhoneAdapter, utilisez uniquement les cables de raccordement fournis. Les cables de raccordement des terminaux ne doivent pas dépasser la longueur maximale de 10m chaque.

PhoneAdapter ne peut être utilisé que dans les configurations suivantes :

• Un téléphone système U _0 (U _0 - Master)
• Deux téléphones système U _ P 0 (U _ P 0 -Master, U _ P 0 -Slave)
• Un téléphone système U _ P0 et un terminal analogique (U _ P0-Master, a/b)

Il est impossible de faire fonctionner simultanément deux téléphones système U_P0 et un poste analogique.

Montage

Condition: un téléphone système prét à fonctionner OpenStage T.

PhoneAdapter est installé entre votre téléphone et son cable de raccordement.

L'imagesuivanterepresentela vue de la faceavant dePhoneAdapter :

1. Raccordez le bloc-secteur à la prise et enfichez l'autre extrémité dans la prise sur PhoneAdapter.
2. Posez votre téléphone OpenStage avec le clavier sur le bas sur un support non rigide.
3. Débranchez le connecteur de la prise de votre téléphone et enchichez ce connecteur dans la prise "Entrée U_P0 " sur PhoneAdapter.
4. Avec le cable de raccordement fourni, raccordez la prise de votre téléphone OpenStage et la prise "Sortie Up0-Master" sur PhoneAdapter. Ainsi, votre téléphone est à nouveau prét à fonctionner.
5. Poussez le "commutateur analogique/ U_P0 -Slave" vers la droite si vous souhaitez raccorder un autre téléphone U_P0 , vers la gauche si vous souhaitez raccorder un terminal analogue.
6. Raccordez à présent le téléphone/terminal supplémentaire à l'aide du deuxième cable de raccordement fourni comme suit.

Raccordement du téléphone système U_0 supplémentaire:

A l'aide du cable de raccordement fourni, raccordez la prise du téléphone à la prise "Sortie Up0-Slave" sur PhoneAdapter.

ou

Raccordement d'un terminal analogue :

Raccordez l'appareil à la prise "Sortie analogique" sur PhoneAdapter. Pour cela, utilisez le cable de raccordement correspondant du poste analogique (longueur: 10 m maxi.). Si ce cordon de raccordement ne possède pas de fiche modulaire, mais par ex. une fiche TAE, il ne faut pas utiliser ce cordon de raccordement. Le cas échéant, vous pouvez utiliser le cable de raccordement de PhoneAdapter fourni, voir "Propriétés de l'interface a/b"

page 19.

Si aucun téléphone OpenStage n'est raccordé sur la prise "Sortie U_P0 Master", les terminaux présents sur les prises "Sortie U_P0 Slave" et "Sortie analogique" ne fonctionnent pas.

Propriétés de l'interface a/b

Sur les postes analogiques, le brochage des prises modulaires peut être différent. Comparez le brochage ci-dessous au brochage de votre terminal analogue. Pour cela, reportez-vous au mode d'emploi du poste analogue ou renseignez-vous auprès du personnel technique compétent.

Dans la mesure où les brochages (3 + 4) sont utilisés dans votre poste analogique, vous pouvez utiliser le cable de raccordement de PhoneAdapter fourni.

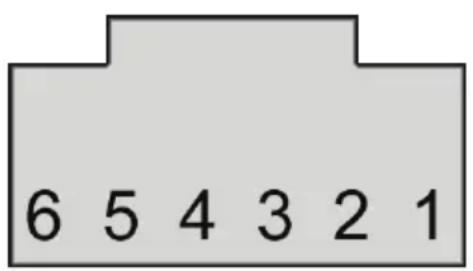

Prise modulaire western (RJ12)

Brochage

1 libre
2 libre
3a
4b
5 libre
6 libre

Courant d'alimentation 22,9 mA
- Signal d'occupation lorsque les deux canaux B sont occupés
- Séquence de sonnerie : 2,2
- Supporte uniquement DTMF avec flashing
- Pas de signalisation de terre autorisée
- Ne sont pasupportés :

équipement mains-libres de portier, serveur de messagerie vocale avec interface a/b, voyant Message Waiting, dictaphone, haut-parleur, système d'annoces (par ex. Dé-marrage/Arrêt).
